【IC验证】systemverilog_静态与动态

一.序言

systemverilog中，静态与动态分为两大类问题进行讨论，分别为变量和方法。
准备知识：
静态关键字是static，动态关键字是automatic；

二.定义及特点

1.静态变量与动态变量

静态变量：创建于编译阶段，存在于整个仿真过程，同一变量在不同实例间共享；
动态变量：创建于调用时刻，调用结束对象销毁，同一变量在不同实例中分别存在；

2.静态方法与动态方法

静态方法：创建于编译阶段，存在于整个仿真过程，不同实例共享存储空间；
动态方法：创建与调用时刻，调用结束被销毁，不同实例各自分配存储空间；

3.注意点及特殊用法

（1）模块（module）中的成员（变量、方法、方法中的变量、声明的类）默认是静态的；
（2）类（class）中的成员（变量、方法、方法中的变量、声明的类）默认是动态的；
（3）静态变量只会在编译时刻初始化一次，动态变量在每次实例化都会初始化一次；
（4）静态方法中的成员（变量和方法）只能是静态的，动态方法中的成员既可以是静态的又可以是动态的；
（5）模块中的方法可以转换为动态，只需在定义方法时，在方法类型关键字（function/task）后用动态关键字（automatic）进行声明；
（6）类中的成员(变量、方法、方法中的变量)可以转换为静态，当方法转换为静态时，可以在类声明前调用方法;
（7）模块中声明的类是静态的，所以编译后声明类的句柄就存在，只是此时的句柄为空（null），不指向任何对象；类的实例化（new）操作，是在仿真后才会执行（可以理解为动态），句柄才会指向具体的对象；

三.例子

（1）例1：模块中的方法内的成员变量（静态）

代码：

module Mymodule1;
    task Mytask1(output int b);
        static int a = 0;
        a = a +1;
        b = a;
    endtask
endmodule
module tb1;
    Mymodule1 m1();
    initial begin
        static int dout = 0;
        m1.Mytask1(dout);
        $display("data1 out = %0d",dout);
        m1.Mytask1(dout);
        $display("data2 out = %0d",dout);
    end
endmodule

结果：

说明：
模块中的方法是静态的，静态方法中的成员变量只能时静态的，所以方法只会初始化一次，所以方法每次调用值的改变都会在上次的调用基础上进行；
注意点：
（a）tb1的initial过程块中的dout变量，默认是静态的，前面的static关键字可以省去
但是省去后编译时可能会警告，所以这里用static修饰更严谨一点；
（b）模块只能在过程块外进行声明,每个声明对象对应单独电路，单独分配存储空间（这与前面的静态知识点有点不同）；

（2）例2：类中的成员（动态）

例子：

class Myclass1;
    int a = 0;
    task Mytask2;
        a = a +1;
    endtask
endclass
module tb2;
    initial begin
        Myclass1 c1;
        c1 = new();
        c1.Mytask2();
        $display("data1 out = %0d",c1.a);
        c1.Mytask2();
        $display("data2 out = %0d",c1.a);
        c1 = new();
        c1.Mytask2();
        $display("data3 out = %0d",c1.a);
    end
endmodule

结果：

说明：
类中的成员创建于实例化时刻，所以在第一次实例化后，调用多次方法对其进行操作，操作的是同一对象。在第二次进行实例化后，会对其重新分配存储空间，原来的值被释放掉。

（3）例3：类中方法内的成员（动态）

代码：

class Myclass2;
    task Mytask3(output int b);
        int a = 0;
        a = a+1;
        b = a;
    endtask
endclass
module tb3;
    initial begin
        static int b = 0;
        Myclass2 c2 = new();
        c2.Mytask3(b);
        $display("data1 out = %0d",b);
        c2.Mytask3(b);
        $display("data2 out = %0d",b);
    end
endmodule

结果：

说明：
类中的方法，创建于调用时刻，调用结束即释放，所以每次调用就会分配新的存储空间；

（4）例4：模块中的方法可以转化为动态

语法：

	task/function后加automatic；

代码：

module Mymodule4;
    task automatic Mytask4;
        int a = 0;
        a = a+1;
        $display("data1 out = %0d",a);
    endtask
endmodule
module tb4;
    Mymodule4 m4();
    initial begin
        for(int i = 0 ;i <4;i++)begin
            fork
                m4.Mytask4();
            join_none
        end
    end
endmodule

结果：

对比代码：

    task Mytask4;
        static int a = 0;
        a = a+1;
        $display("data1 out = %0d",a);
    endtask
endmodule
module tb4;
    Mymodule4 m4();
    initial begin
        for(int i = 0 ;i <4;i++)begin
            fork
                m4.Mytask4();
            join_none
        end
    end
endmodule

对比结果：

（5）例5：类中的变量可以转换为静态

语法：

成员开始加static；
//成员调用（在实例化/声明之前）:
方法名::成员
//成员调用（在实例化/声明之前）:
句柄名.成员

代码1：

class Myclass5;
    int a = 0;
    static int b = 0;
    task Mytask5;
        a = a + 1;
        b = b + 1;
        $display("a = %0d,b = %0d",a,b);
    endtask
endclass
module tb5;
    initial begin
        Myclass5 c5;
        c5 = new();
        c5.Mytask5();
        c5 = new();
        c5.Mytask5();
    end
endmodule

结果1

代码2：

class Myclass8;
    static int data1 = 5;
endclass
module tb8;
    Myclass8 c1;
    initial begin
        $display("data1 is %0d",Myclass8::data1);
        $display("data1 = %0d",c1.data1);
    end
endmodule

结果：

（6）例6：类中的方法可以转换为静态

语法：

在方法前用static关键字修饰；
方法调用：类名::方法名（）；

代码：

class Myclass6;
    static int staticvar = 0;
    int dynamicvar = 0;
    static function void static_method();
        $display("static var: %0d",staticvar);
        //error
        // $display("Dynamic var: %0d",dynamicvar);
    endfunction
    function void dynamic_method();
        $display("static var: %0d",staticvar);
        $display("dynamic var: %0d",dynamicvar);
    endfunction
endclass
module tb6;
    initial begin
        Myclass6 mc;
        Myclass6::static_method();
        mc = new();
        mc.dynamic_method();
    end
endmodule

结果：

结果说明：
静态方法static_method内部只能调用静态成员，而动态方法dynamic_method内部既可以调用静态成员又可以调用动态成员；
静态方法static_method可以在类声明/实例化前就可以调用，tb6中mc的声明是因为后续动态方法的调用需要声明和实例化类，而类的声名必须方法过程块开始；

（7）例7：类中方法中的变量可以转换为静态

语法：

在方法中需要转化为静态的变量前用static关键字修饰；

代码：

class Myclass7;
    task Mytask7;
        static int a = 0;
        a = a + 1 ;
        $display("a = %0d",a);
    endtask
endclass
module tb7;
    initial begin
        Myclass7 c7 = new();
        c7.Mytask7();
        c7.Mytask7();
    end
endmodule

结果：

（8）例8：模块中的类的创建与实例化

代码：

class Myclass3；
	int data = 0；
endclass
module tb3；
	int a = 1;
	Myclass3 c1 = new();
	initial begin
		int b = 1;
		Myclass3 c2 = new();
	end
endmodule

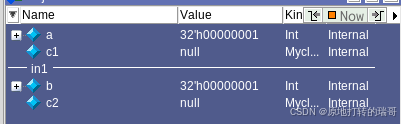

编译后：静态变量和类均存在，只不过类的句柄均为空（null）；

仿真0us（一个很小的时刻）：句柄指向的对象创建了，表示new函数执行了；

四.总结

（1）模块中所有的成员（变量、方法、方法中的变量、声明的类）都是静态的，类中所有的成员（变量、方法、方法中的变量、声明的类）都是动态的，类的实例化一定是动态的。
（2）静态成员创建于编译时刻，初始化一次，存在于整个仿真过程；动态成员创建于实例化时刻，每次实例化都会初始化，调用结束即被释放。
（3）静态方法中的成员只能是静态的，动态方法中的成员既可以是静态也可以是动态；
（4）模块中的方法可以转换为动态，只需在定义方法时，在方法类型关键字（function/task）后用动态关键字（automatic）进行声明；类中的成员(变量、方法、方法中的变量)可以转换为静态，当成员转换为静态时，可以在类声明前调用成员;
