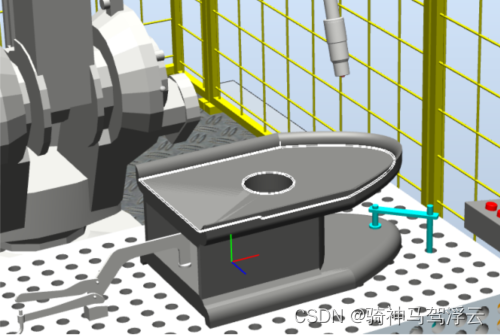

需求:生成下图所示的焊接曲线
解决办法:

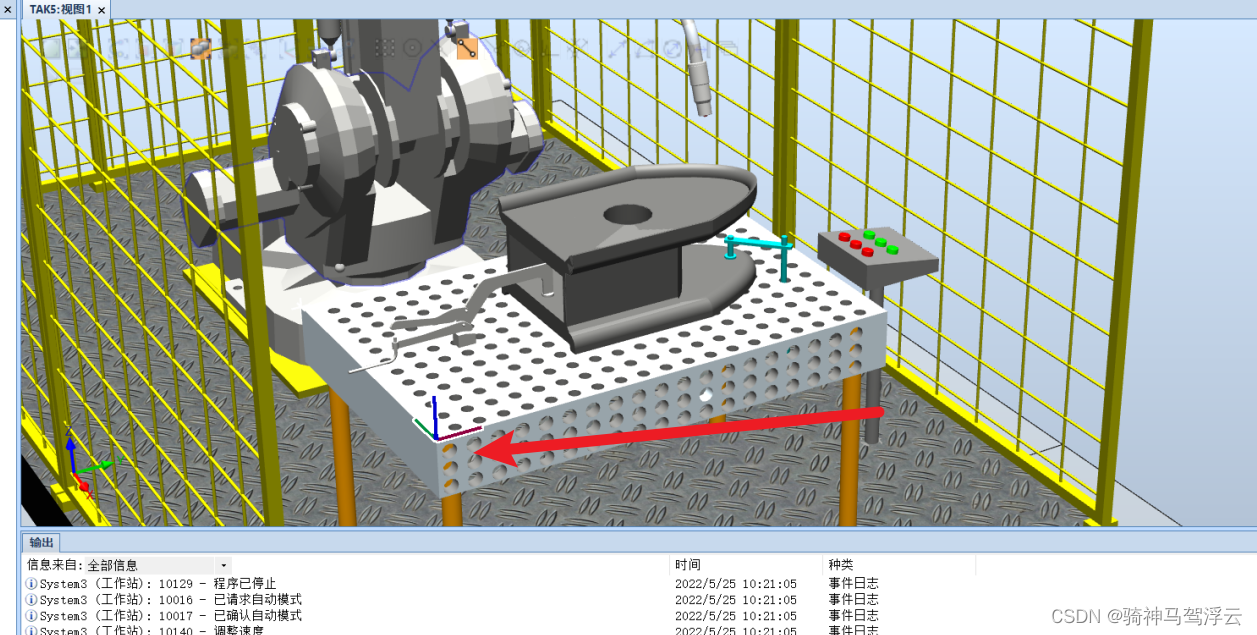

先建立图示工件坐标

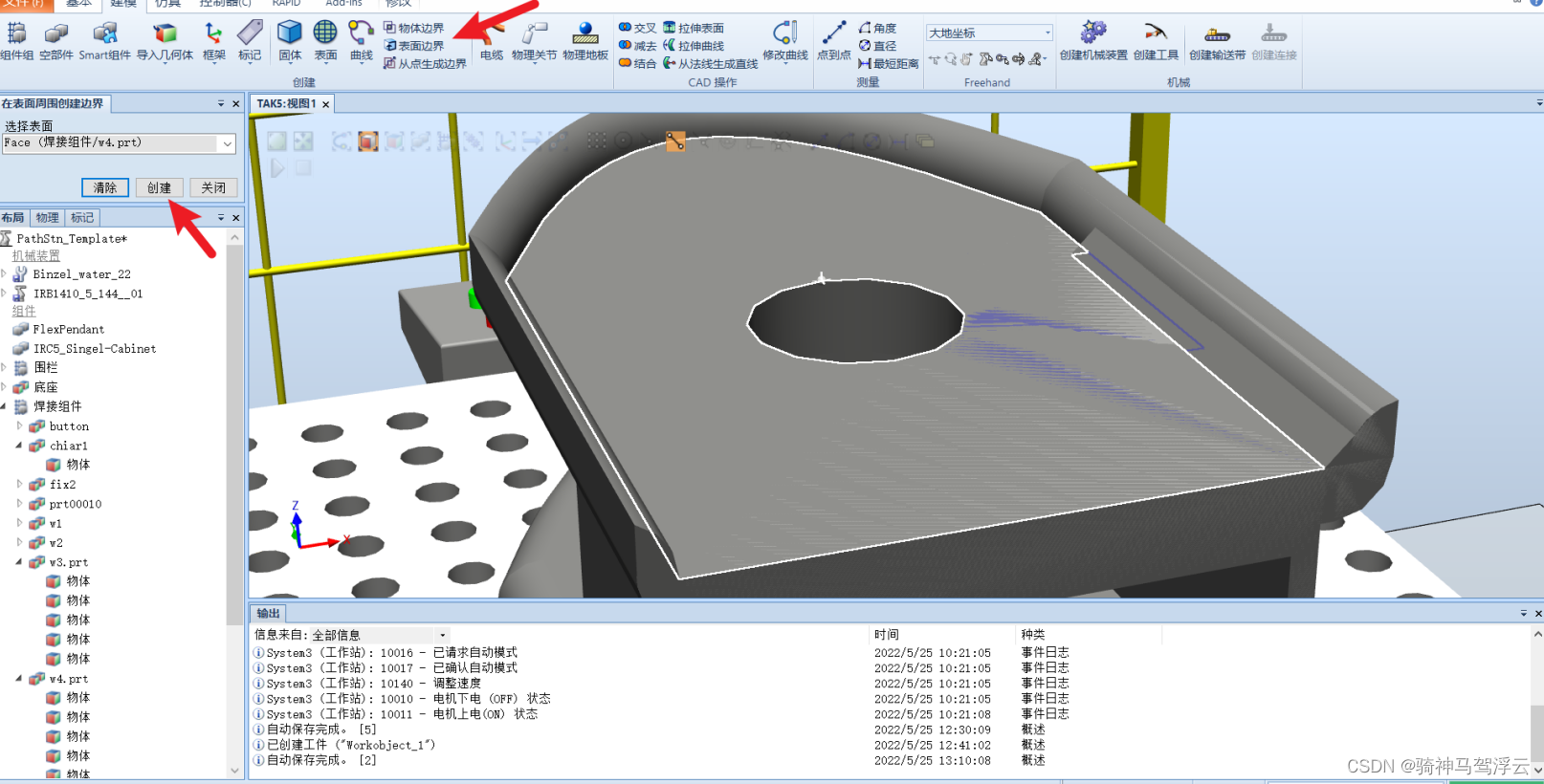

创建焊接曲线:建模-表面边界-选择表面-创建

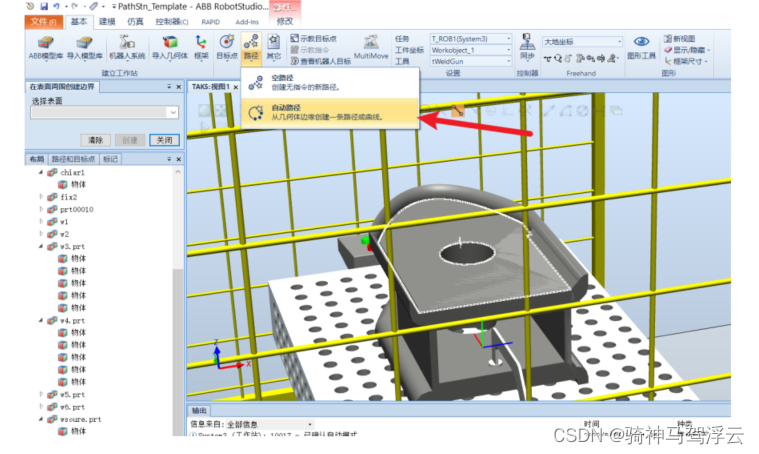

点击自动路径

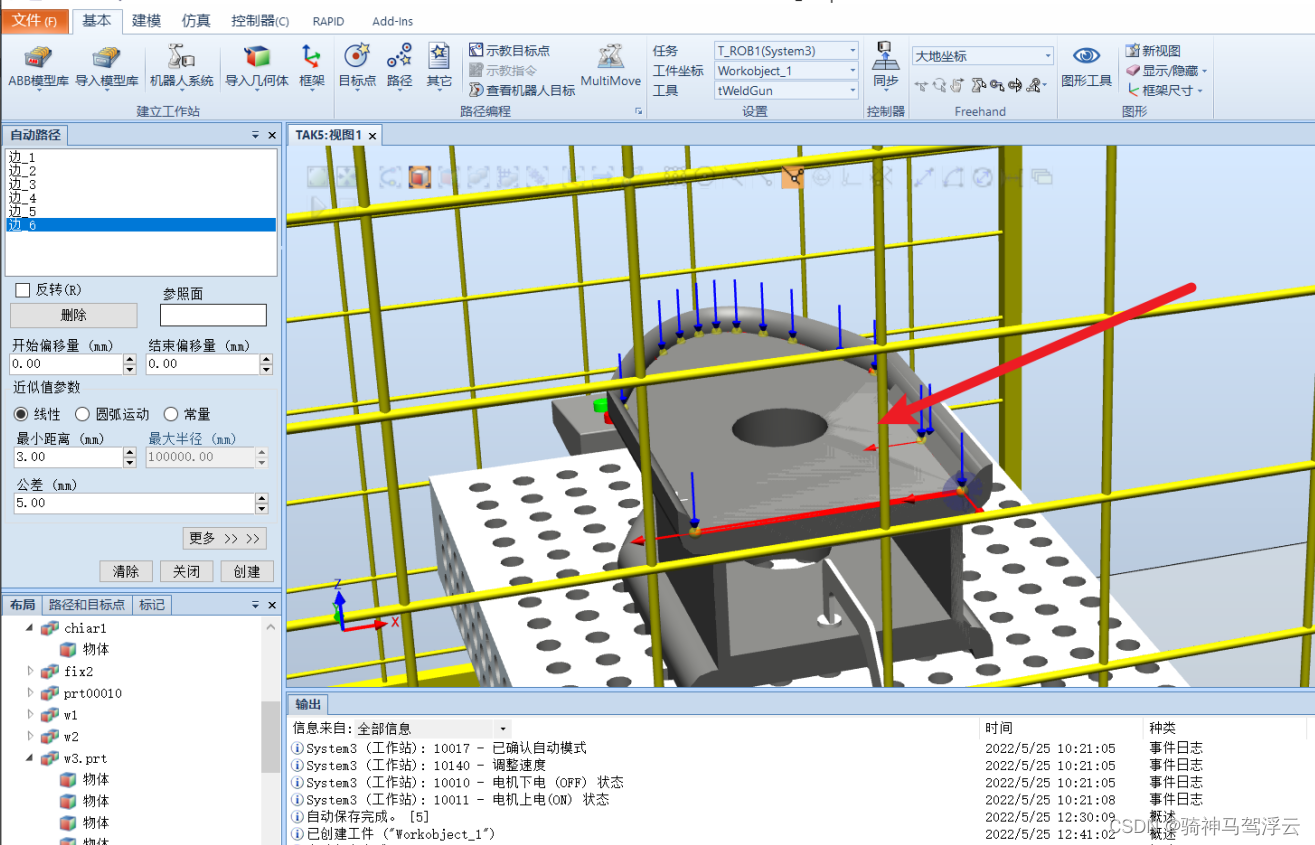

按住shift选择刚刚创建曲线所在的面,点击创建

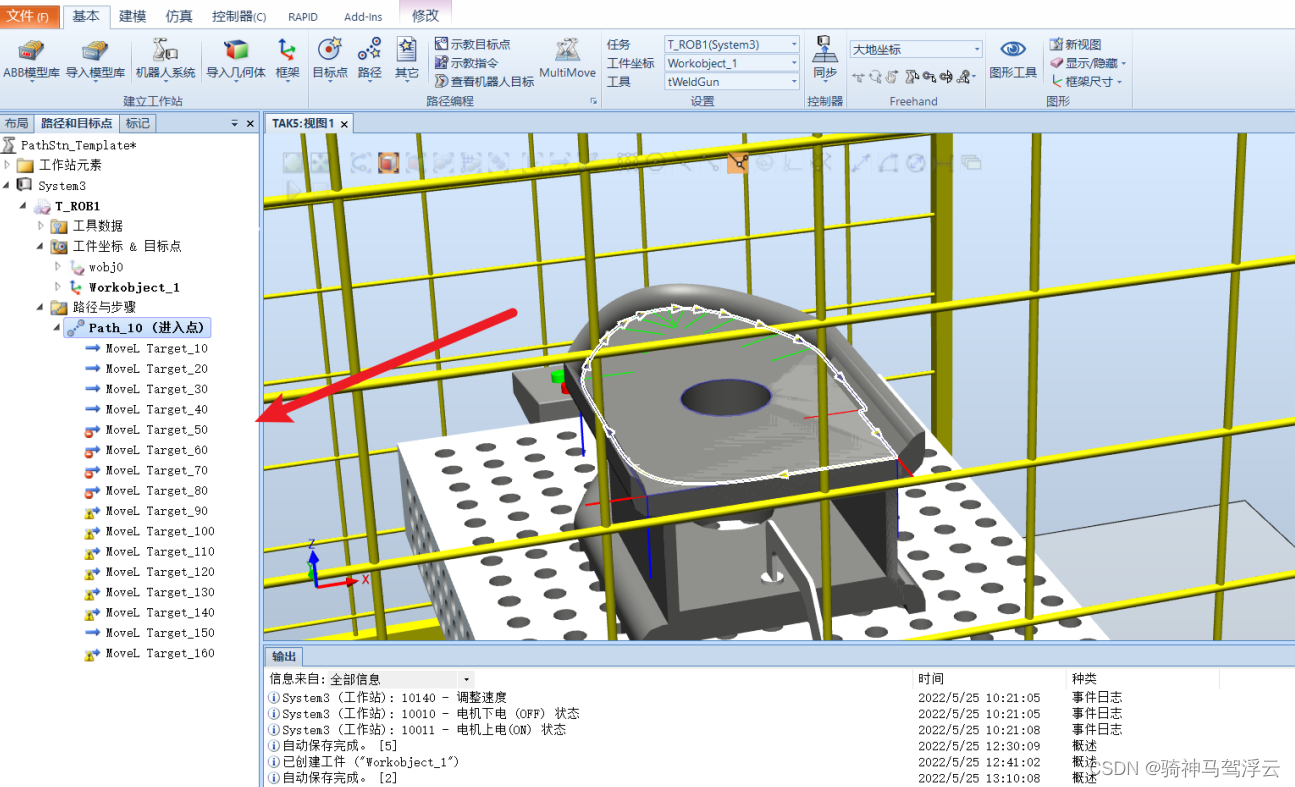

根据生成的表面曲线完成自动路径path10生成。
接下来调整目标点以及轴配置

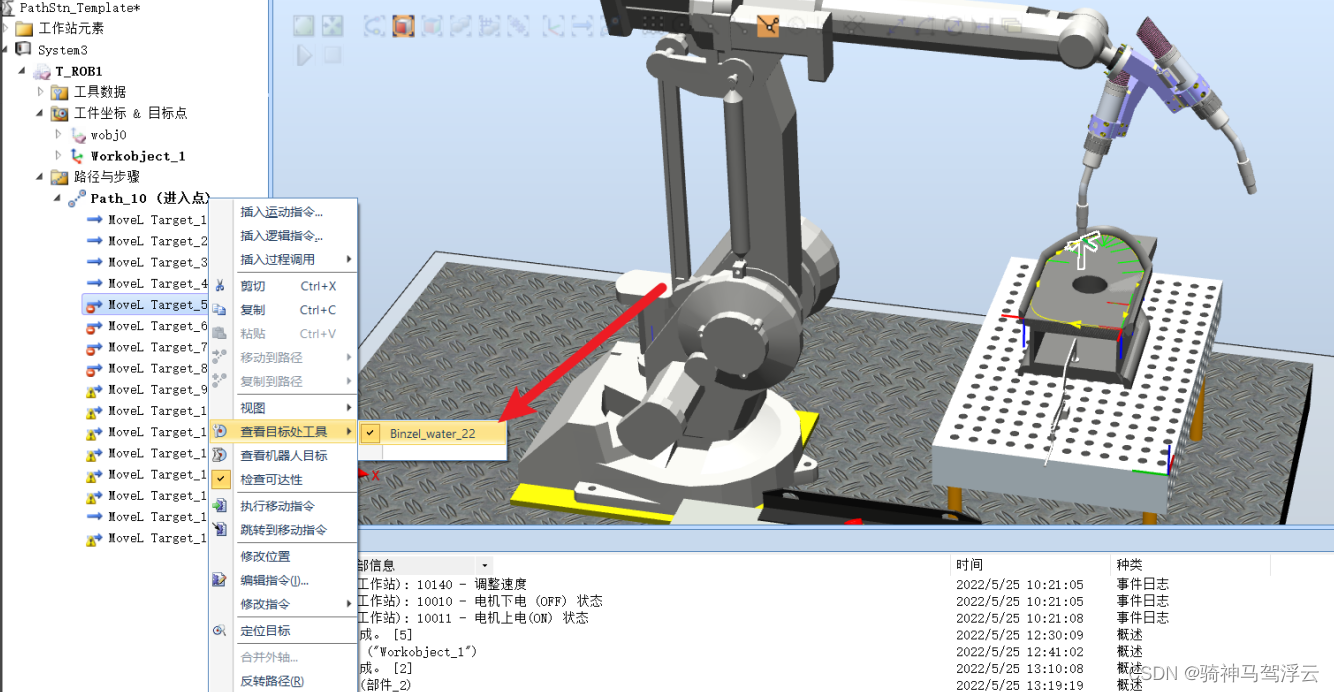

可以发现左侧轨迹有许多不可达的点,选择其中一个,检查目标处工具,发现喷枪工具姿态不对。

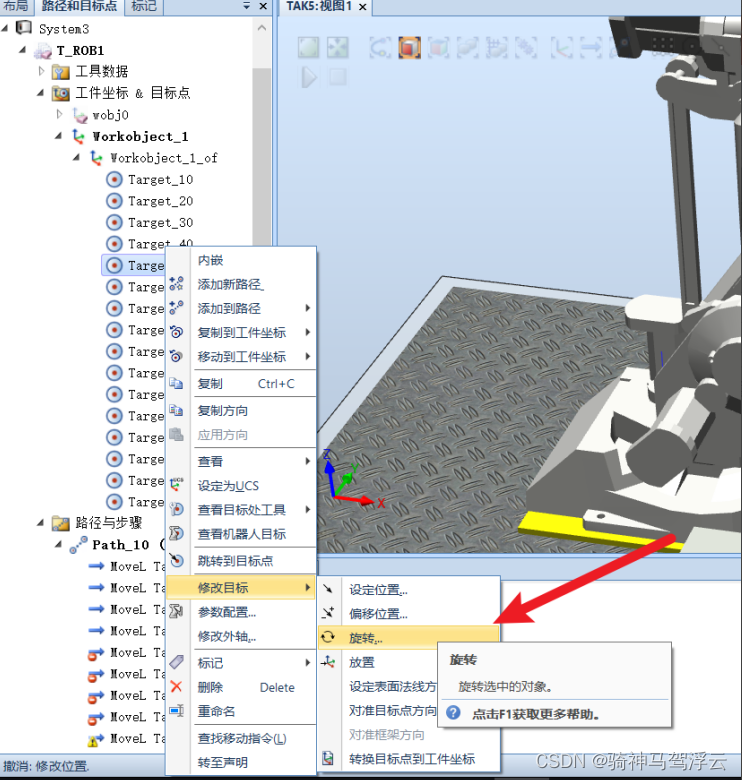

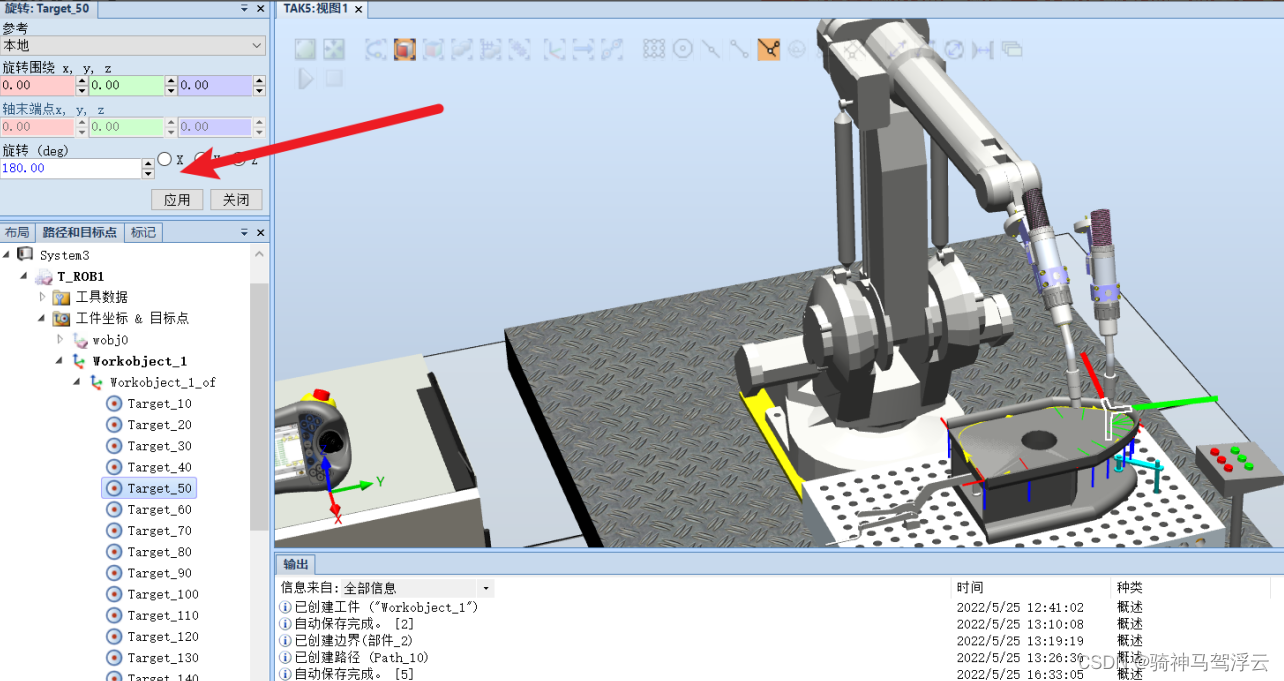

选择其相应目标点并对其进行旋转
旋转适当角度

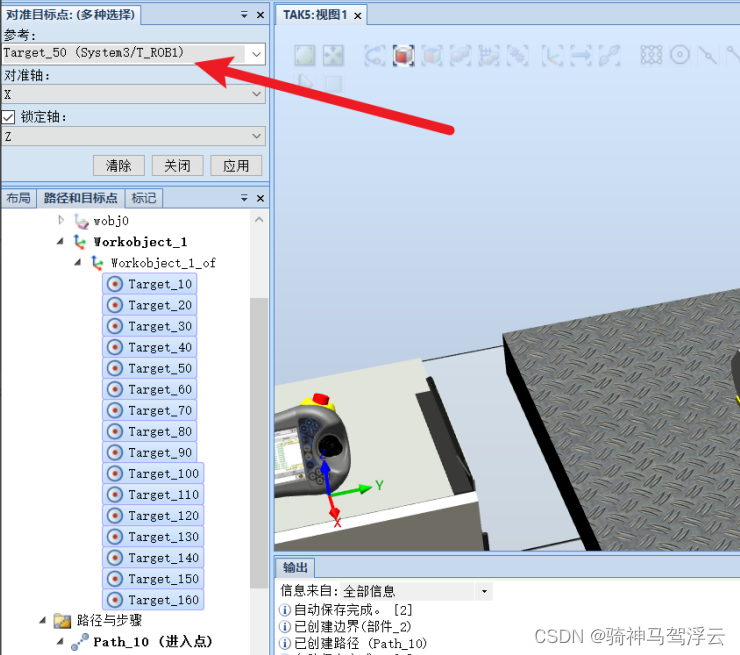

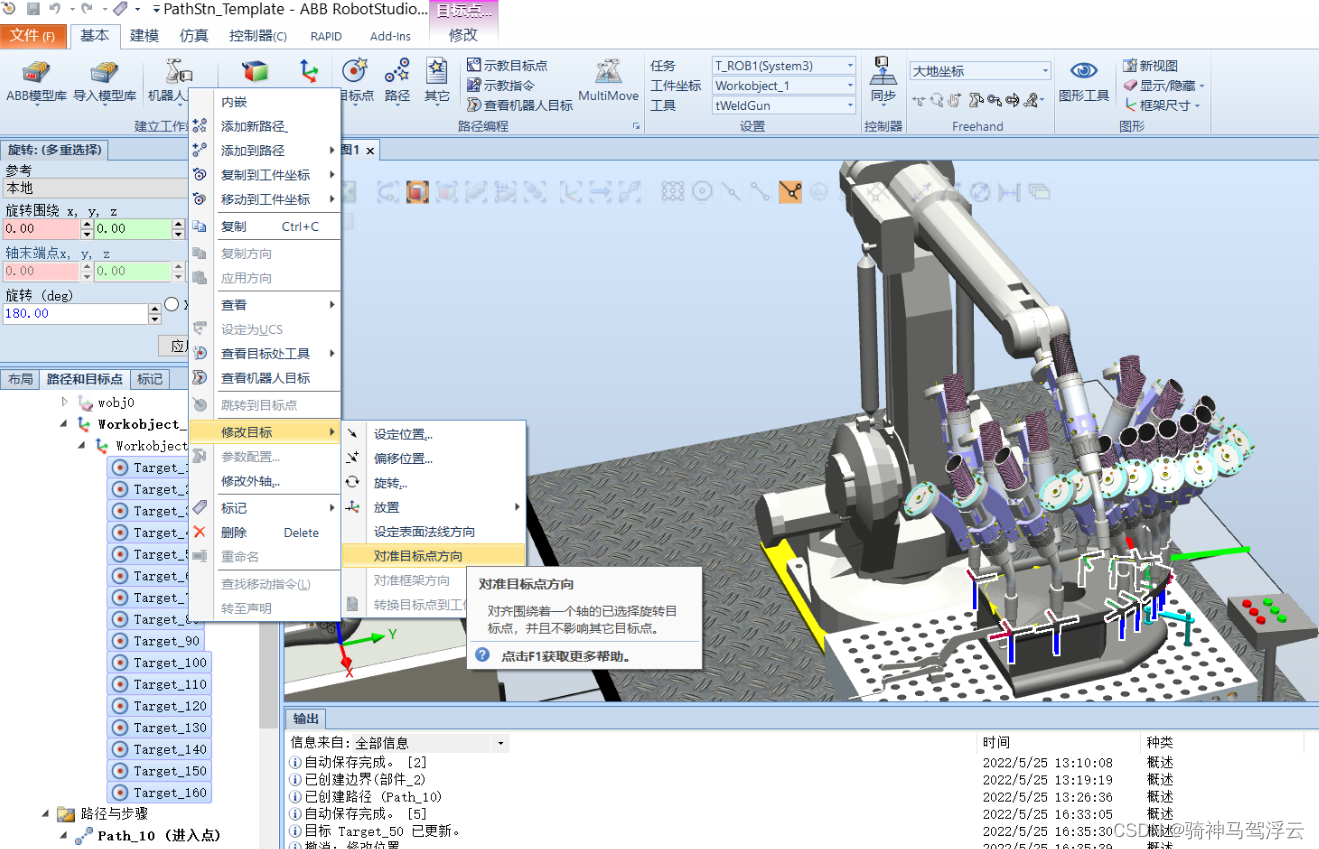

接下来对其他不可达目标点进行批量操作
参考点为刚刚修改过的点

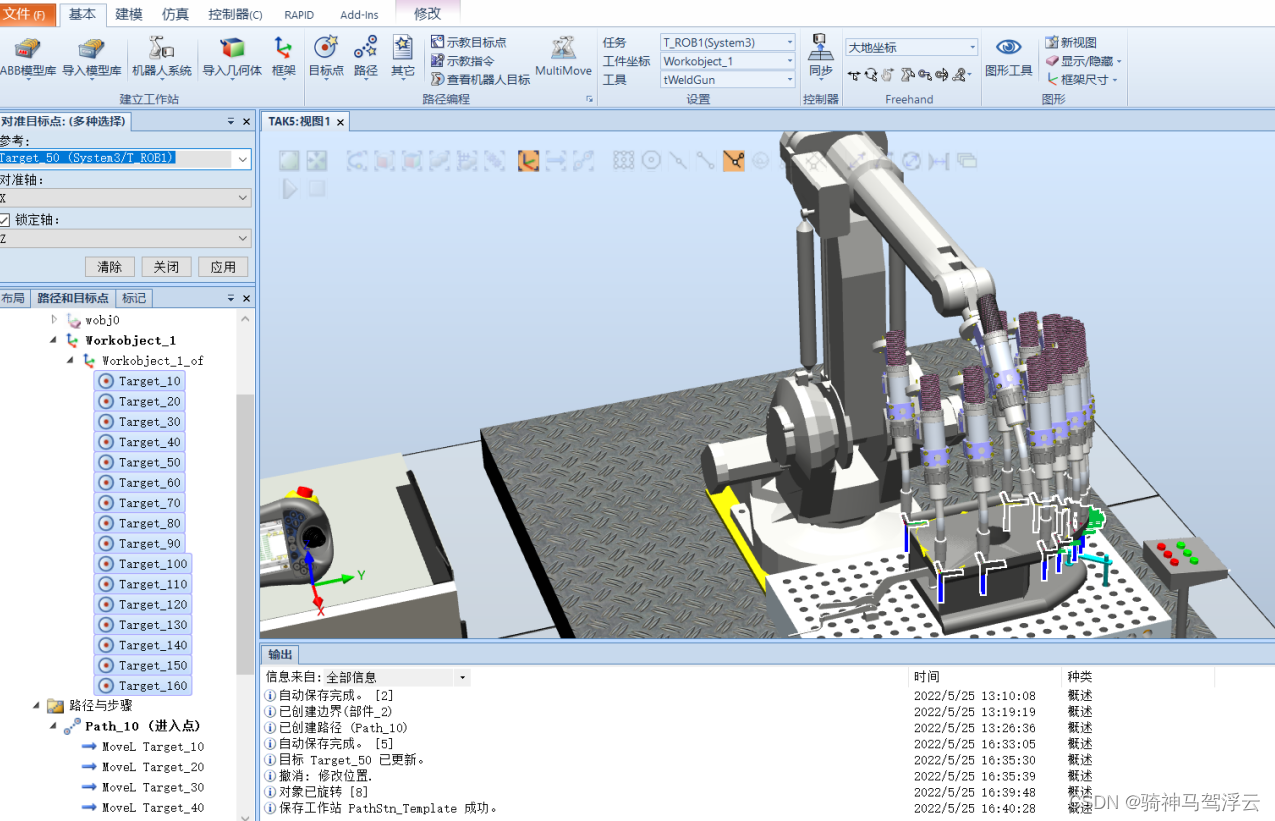

效果如下

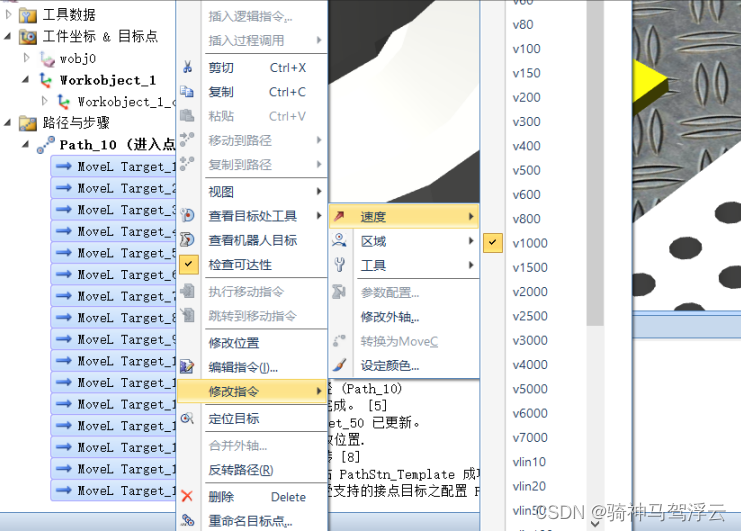

可以适当修改相关指令,以达到下图要求(非必要操作)
自动配置
