【科研绘图】【雷达图】：附Origin详细画图流程

目录

No.1 理解雷达图

1 什么是雷达图

2 雷达图的组成

No.2 画图流程

1 导入数据并绘图

2 设置绘图细节

3 设置图例

4 设置坐标轴

5 效果图

---

No.1 理解雷达图

1 什么是雷达图

• 雷达图，是一种展现多维度数据间相对重要性或程度的可视化图形。以中心点为起点，从该中心点向外延伸出多条射线，每条射线代表一个特定的变量或指标。射线上的点或线段则根据该变量的具体数值进行定位，从而形成一个多维度的数据视图。这种图形结构类似雷达扫描的视觉效果，使得观察者能够迅速捕捉到数据点的综合特征及其在各维度上的表现差异。

2 雷达图的组成

• 中心点：图的中心，所有射线的起点。
• 射线：从中心点向外延伸的线段，每条射线代表一个独立的变量或指标。
• 轴标签：每条射线上的轴标签表示指标名称，位于射线末端。
• 数据点或线段：每个变量在不同维度上的数值，位于每条射线上。
• 数据区域：由数据点或线段连接而成的区域，代表了各个变量在不同维度上的表现。

No.2 画图流程

1 导入数据并绘图

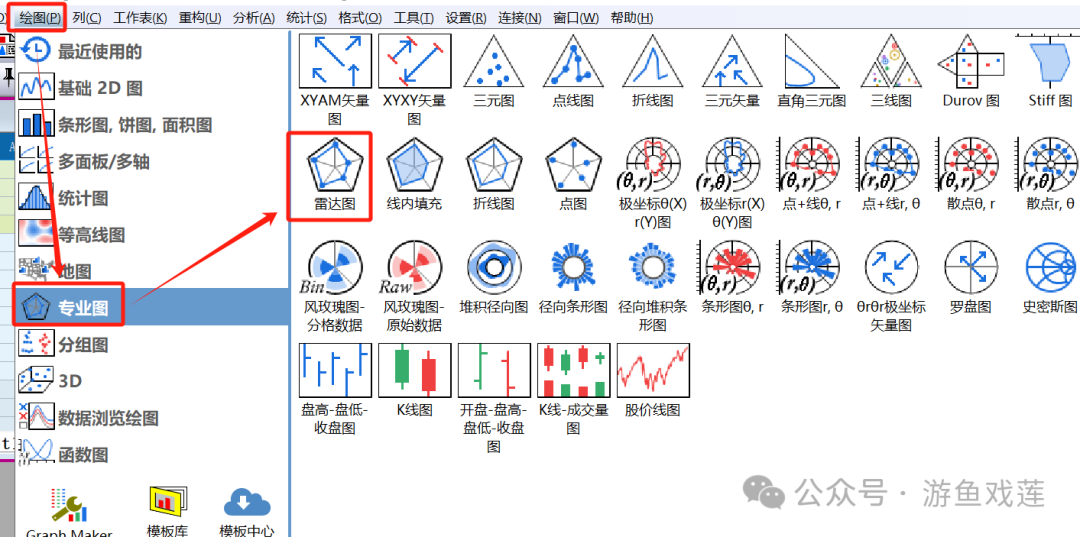

• 选中数据→点击“绘图”→点击“专业图”→点击“雷达图”

2 设置绘图细节

• 点击图形→单击右键→点击“解散组”

• 点击图形→弹出“绘图细节-页面属性”对话框
• 选择左侧“Layer1”→点击“背景”→设置“颜色”和“透明度”→设置渐变填充“模式”、“第二颜色”、“透明度”和“方向”

• 选择左侧代表数据的“Book1 Sheet1”行→点击“线条”→设置“宽度”和“颜色”→勾选“填充曲线下的区域”

• 点击“符号”→设置符号大小和颜色等属性

• 点击“图案”→设置边框的“颜色”、“样式”和“宽度”→再设置填充的“颜色”

• 重复上面步骤，依次设置另外两组数据的属性

3 设置图例

• 点击图例→单击右键→点击“属性”→弹出“文本对象”对话框

• 点击“文本”→设置字体格式和行距

• 点击“边框”→设置边框为“无”→点击“应用”→点击“确定”

4 设置坐标轴

• 双击坐标轴→弹出“Axis1-图层1”对话框
• 依次设置“刻度、刻度线标签、标题、网格”等要素→点击“应用”→点击“确定”。

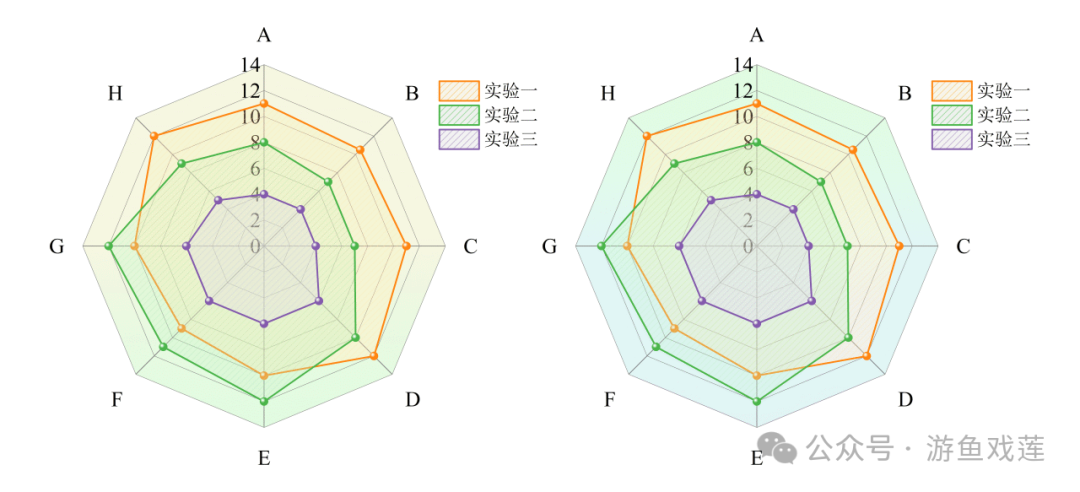

5 效果图

如有帮助     一键三连哦
