1、芯片功能及引脚

  DS1337串行实时时钟是一种低功耗时钟/日历，具有两个可编程的时间报警和一个可编程方波输出。

  主控芯片通过I2C总线读写DS1337芯片内部的寄存器。时钟/日历提供秒、分、小时、日、日期、月和年信息，对于少于31天的月份，将自动调整月末日期，包括对闰年的更正，有24小时或12小时格式。当VCC在1.8V~5.5V之间时，可以通过I2C读取芯片内部寄存器的数据，在1.8V以下不保证I2C正常工作，低至1.3V，时钟保持功能可保证正常工作。

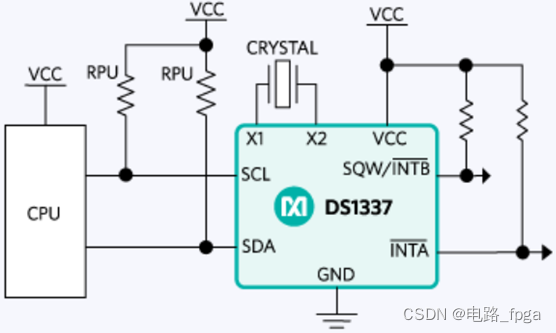

图1 手册推荐使用方式

  DS1337引脚功能如下表所示：

表1 DS1337芯片引脚

引脚	功能
X1、X2	标准32.768kHz石英晶体的连接。外部32.768kHz振荡器也可以驱动DS1337，在这种配置中，X1引脚连接到外部振荡器信号，X2引脚悬空。
INTA‘	启用中断输出后，当时间/日期与报警寄存器中设置的值匹配时，INTA被置位为低电平。 此引脚为开漏输出，需要一个外部上拉电阻。如果不使用，此引脚可以悬空。
SCL	I2C通信的串行时钟线。
SDA	I2C通信的双向串行数据线。
SQW/INTB‘	可编程方波或中断输出信号，此引脚为开漏输出，也需要一个外部上拉电阻如果不使用，此引脚可以悬空。
VCC	VCC在1.8V~5.5V之间时，主机可以通过I2C读取芯片内部寄存器的数据，在1.8V以下不保证I2C正常工作，低至1.3V，时钟保持功能可保证正常工作。

  开发板上该芯片的原理图如下所示，中断管脚和方波编程输出引脚均悬空处理，没有使用，这是因为FPGA一般不需要中断功能。外部接入32.768KHz的晶振作为时钟参考信号，使用了I2C通信接口。

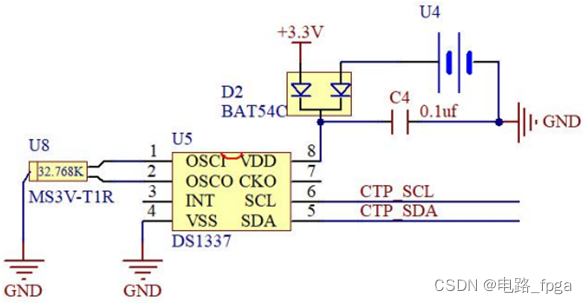

图2 DS1337原理图

  该芯片的内部功能框图如下所示，外部晶振引脚X1、X2与内部构成一个振荡电路，生成芯片所需要的参考时钟信号。1Hz信号猜测就是提供给计时器作为最基本的秒计数器的参考时钟。

  右侧的模块用于生成可编程的方波输出和中断信号，左下角模块应该是I2C从机的解析模块，将接收的数据拆解出来传输给后面模块进行存储，同时也可以将需要输出的寄存器数据以I2C时序格式输出。

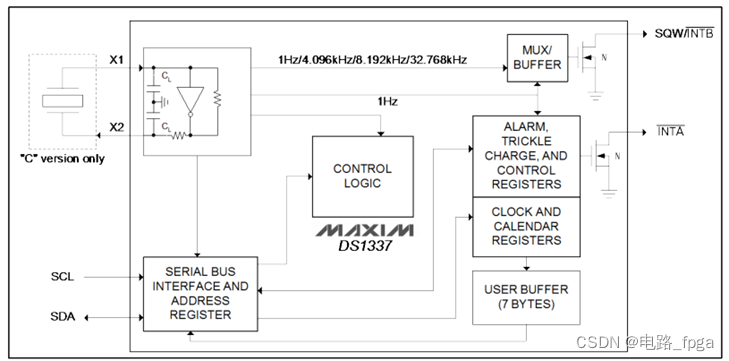

图3 DS1337内部功能框图

2、寄存器

  根据该芯片的功能，大致能够猜测其内部寄存器的种类，能够记录年、月、日、时、分、秒，肯定有相关的寄存器。还能够实现报警功能，就好比闹钟一样，那是不是还应该有一组设置目标时间的寄存器呢？还应该有中断、输出方波频率相关的寄存器吧。

  该芯片寄存器分布如下图所示，用七个寄存器来存储年、月、日、星期、时、分、秒，如图中黄色寄存器。

  该芯片的报警方式有两种，一种根据时、分、秒进行报警，如图中蓝色寄存器用于存储报警时间。另一种根据日期报警，如图中粉色寄存器用于存储报警的年月日信息。

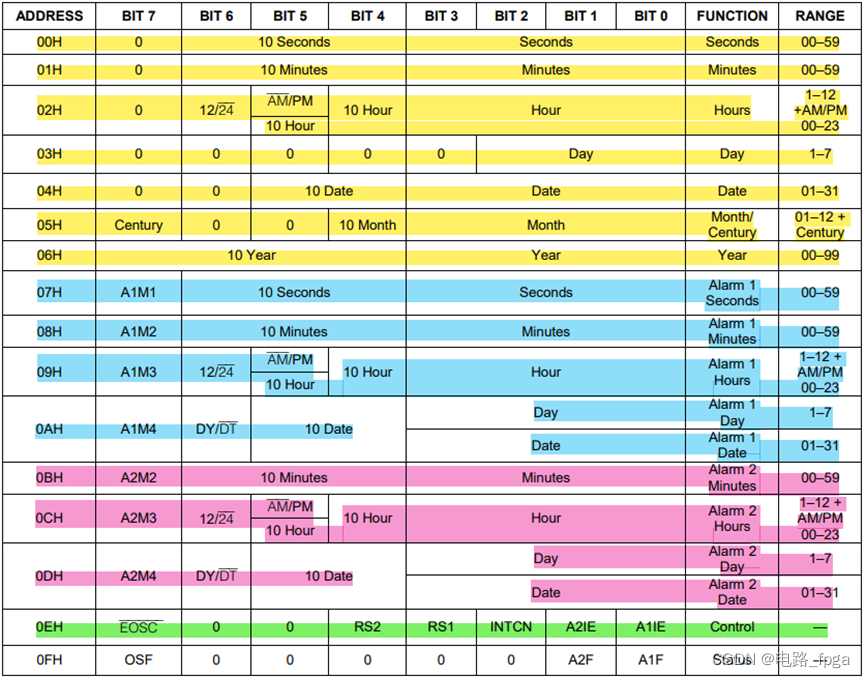

图4 寄存器表格

2.1、时间寄存器

  时间和日历寄存器（黄色部分寄存器）的内容采用BCD格式，星期几寄存器在晚上0时后递增。对应于星期几的值由用户定义，但必须是连续的（如果1表示星期日，则2表示星期一，依此类推)，不合逻辑的时间和日期输入会导致未定义的操作。

  DS1337可以在12小时或24小时模式下运行。小时寄存器的位6定义为12小时或24小时模式选择位，高电平表示选择12小时模式。在12小时模式下，位5是AM/PM位，逻辑高电平为PM（也就是表示下午的时间段）。 如果使用24小时模式，那么就需要6位BCD码才能存下0~23的数据，此时位5也用于存储小时数据。

  每当小时寄存器的位6状态翻转时，包括报警在内的所有小时寄存器的值都必须重新初始化。年份寄存器只有8位空间，能够存储的BCD码范围是[0,99]，当年份寄存器溢出时，月份寄存器的第7位（称为世纪位）就会置一。

2.2、报警寄存器

  DS1337包含时间/日期两个报警，时间报警可以通过写入寄存器07h–0Ah来设置，日期报警可以通过写入寄存器0Bh–0Dh来设置。报警可以编程（通过控制寄存器的INTCN位）在两种不同模式下工作——每个报警可以驱动自己单独的中断输出，或者两个报警都可以驱动一个公共中断输出。时间/日期报警寄存器的位7是屏蔽位。

  当每个报警的所有屏蔽位都为低电平时，仅当计时寄存器00h–06h中的值与日期时间报警寄存器中存储的值匹配时才会报警。报警的方式于下图中的表格对应的寄存器位确定，比如当A1M4~AIM0全为1时，那么DS1337每秒就会报警一次。

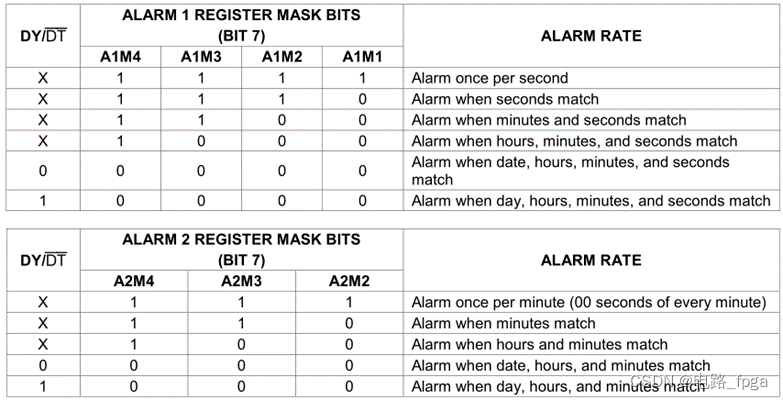

图5 报警掩码位

  上表未列出的配置会导致不合逻辑的操作，DY/DT位（报警日/日期寄存器的位6）控制该寄存器的位0–5中存储的报警值是反映星期几还是月几。如果DY/DT写入低电平，报警是与月份日期匹配的结果，否则报警表示是与星期几匹配的结果。

  当RTC寄存器值与报警寄存器设置匹配时，相应的报警标志（A1F或A2F）位设为高电平，这些位将保持高电平，直到用户写入低电平。如果相应的报警中断使能（控制寄存器中的A1IE或A2IE）设置为高电平，报警条件会把中断输出（INTA或SQW/INTB）引脚拉低，从而输出中断信号。

2.3、控制和状态寄存器

  DS1337有两个额外的寄存器（控制和状态），用于控制RTC、报警和方波输出。控制寄存器各位的含义如下表所示。

表2 控制寄存器

位	名称	含义
bit7	EOSC‘	该位低电平时启动振荡器，设为逻辑高电平时振荡器停止工作。首次通电时，该位为低电平。
bit 6	0	保留位
bit 5	0	保留位
bit 4	RS2	RS2、RS1控制方波输出的频率，首次通电时，RS2、RS1均为高电平。
bit 3	RS1	RS2、RS1控制方波输出的频率，首次通电时，RS2、RS1均为高电平。
bit 2	INTCN	中断控制位，该位控制两个报警和中断输出引脚之间的关系。当INTCN位设为高电平时，计时寄存器和报警2寄存器（ALARM1）寄存器之间的匹配会激活INTA引脚（前提是报警已使能），计时寄存器和报警2寄存器（ALARM2）之间的匹配会激活SQW/INTB引脚（前提是报警已使能）。当INTCN位设为低电平时，SQW/INTB引脚输出方波。首次上电时，该位为低电平。
bit 1	A2IE	报警2中断使能，当设置为高电平时，该位允许状态寄存器中的报警2标志（A2F）位拉低INTA引脚（当INTCN = 0时）或拉低SQW/INTB引脚（当INTCN = 1时）。当A2IE位设为低电平时，A2F位不会发出中断信号。 首次通电时，该位为低电平。
bit 0	A1IE	报警1中断使能，设置为高电平时，该位允许状态寄存器中的报警1标志（A1F）位拉低INTA引脚。当A1IE位设为低电平时，A1F位不会启动INTA信号。 首次上电时，该位为低电平。

  其中RS2和RS1两位数据控制SQW引脚输出方波的频率，RS2、RS1的真值表如下表所示。首次上电时，这两位寄存器数据均为高电平，默认SQW引脚输出32.768KHz频率的方波。

表3 RS2与RS1真值表

INTCN	RS2	RS1	SQW	A2IE
0	0	0	1Hz	X
0	0	1	4.096KHz	X
0	1	0	8.192KHz	X
0	1	1	32.768KHz	X
1	X	X	A2F‘	1

  当INTCN位为1时，SQW/INTB引脚就作为中断引脚了，不会输出方波了，此时RS2、RS1的状态就不用关心了。

  下表是状态寄存器的数据，体现芯片内部的工作状态，该寄存器各位的含义如下表所示。

表4 状态寄存器含义

位	名称	含义
bit7	OSF	振荡器停止标志，振荡器停止时，该位设为高电平。这几种情况可能导致该位为高电平：芯片第一次上电、VCC上的电压不足以支持振荡、EOSC位为低电平、对晶体的外部影响（例如噪声、泄漏等）。该位保持高电平，直到写入低电平。
bit 6	0	保留位
bit 5	0	保留位
bit 4	0	保留位
bit 3	0	保留位
bit 2	0	保留位
bit 1	A2F	报警2标志位，高电平表示时间与报警2寄存器相匹配。根据控制寄存器中INTCN位的状态，该标志可用于在INTA或SQW/INTB上产生中断。 如果INTCN位设为低电平，A2F为高电平（A2IE位也为高电平），INTA引脚变为低电平。如果INTCN位设为高电平，A2F为高电平（A2IE位也为高电平），SQW/INTB引脚变为低电平。写入低电平时，A2F清零，该位只能写入低电平，写入高电平无效。
bit 0	A1F	报警1标志位、高电平表示时间与报警1寄存器相匹配。如果A1IE位也是高电平，INTA引脚变为低电平。 写入低电平时，A1F清零，该位只能写入低电平。

  DS1337内部的寄存器就这么多了，也比较简单，根据功能主要就是计时和报警。计时相关寄存器采用BCD码编码，报警的时候可以分为星期报警和日期报警，根据对应寄存器设置确定。最后通过控制寄存器去控制晶体振荡器的工作、两个报警中断的使能、中断2驱动INTA还是INTB引脚。最后状态寄存器可以获取晶体振荡器的工作状态，报警中断是否触发和清零。

  要注意控制寄存器很多位第一次上电是不会正常工作的，需要用户写入初始状态。在对寄存器进行读写之前，最好通过状态寄存器获取晶体振荡器的状态，或者直接向控制寄存器中写入有效数据。

  如果使用FPGA控制，是不需要使用中断的，而前面原理图可知方波输出引脚也是悬空的，所以可以直接向控制寄存器写入8’h80，之后再读取状态寄存器的数据，确定是否为8’h80，确保晶体振荡器工作。

3、I2C接口

  关于I2C接口时序的具体含义，可以查看前文前文对I2C时序的具体讲解，本节只对DS1337的I2C相关功能做讲解，不对I2C本身时序做过多赘述。

  对于I2C的从机，最重要的就是器件地址，与人的身份证号一致，DS1337的器件地址就是7’b1101000。

  手册中表示DS1337芯片支持I2C的突发读写模式，对应的时序图如下所示，前文设计的I2C驱动模块可以轻松实现，既然支持连续读写，那应该也是支持单字节数据读取的。

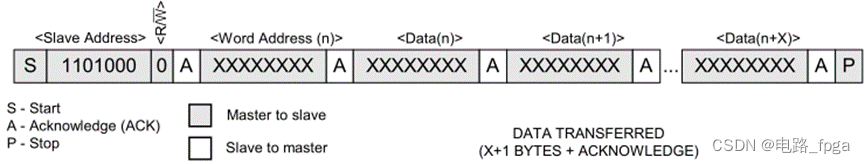

图6 连续写时序

图7 连续读时序

  DS1337的I2C读写时序就上述这么多了，接下来需要知道这颗芯片对I2C的一些时间参数的取值，比如I2C时钟频率、建立时间、保持时间、两次读写之间的时间间隔有没有限制等，DS1337的I2C接口参数如下图所示。

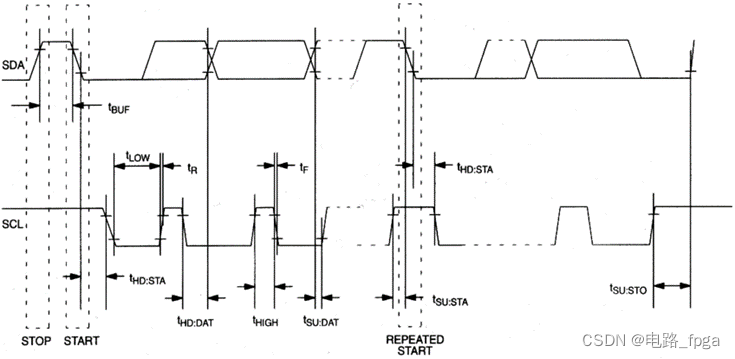

图8 I2C接口时序参数

  上图中的各个时序参数可以在下表中查看具体数值。

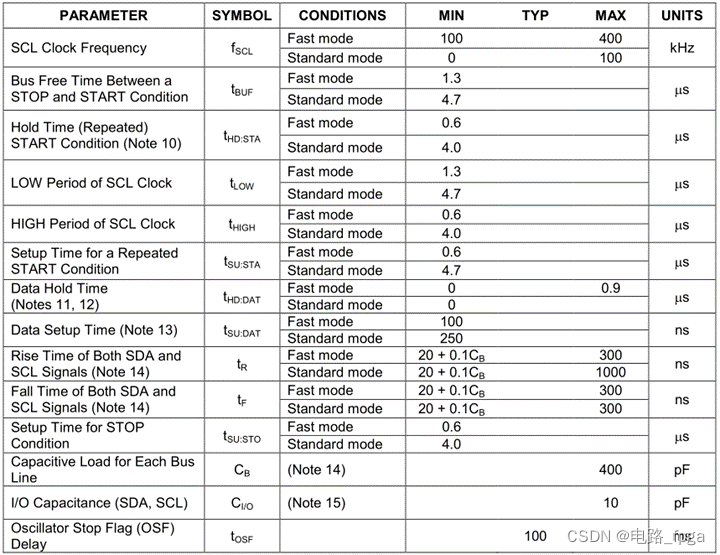

图9 I2C接口时序参数

  由图可知DS1337的I2C支持快速和标准模式，串行时钟SCL频率可以位于0~400KHz。而建立时间Tsu和保持时间Thd在快速模式下都小于1us，I2C的数据都是在时钟SCL低电平中部赋值，在SCL高电平中部采集数据线状态，所以这两个时间要求一般不会违例。

  这里并没有说明芯片内部对两次读写操作的最小间隔时间，但是上述表格提供了I2C接口STOP条件和START条件之间的最小间隔时间（Bus Free Time Between a STOP and START Condition）。在快速模式（Fast mode）下，这个时间是1.3微秒（μs），而在标准模式（Standard mode）下，这个时间是4.7微秒。这个时间是指在发送一个STOP条件后，到发送下一个START条件之前，总线上必须保持空闲的时间。

  所以我们在读写DS1337内部寄存器数据时，必须满足这个最小值，保证稳定读写数据。

  关于DS1337芯片的讲解就这么多了，通过前文也能够看出该芯片还是比较简单的，对应的寄存器就分为时间和报警、控制及状态寄存器。I2C时序也与前文介绍的一致，该芯片可以输出4种频率的方波信号，具体频率通过控制寄存器的RS2和RS1进行设置。

  可以在公众号后台回复“DS1337手册“（不包括引号）获取该芯片手册，下文通过FPGA去读取DS1337的数据进行显示。

---
