DC入门篇——read和analyze&elaborate的区别

引言

  DC读入设计文件有两种方式，一是read指令，二是 analyze&elaborate 的组合。下文将介绍两者的异同。

read

  具体为

read -format verilog[db,vhdl...] file   #dcsh model
read_db file.db                         #tcl model
read_verilog file.v                     #tcl model
read_vhdl file.vhd                      #tcl model

  如果读入单个文件可以使用指令。

read_verilog alu.v

  如果需要读入多个文件可以使用以下指令。

# 设置verilog文件所在的目录rtl
set design_path "rtl"
set verilog_files [glob -nocomplain -type f $design_path/*.v]
foreach file $verilog_files {
    read_file -format verilog $file
}

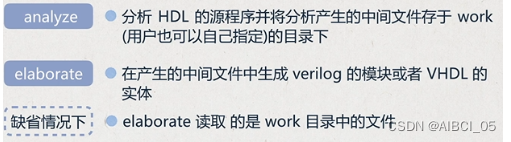

analyze & elaborate

  语法格式为：

analyze [-library library_name] [-format verilog | vhdl | sverilog] file_list
# library：指定中间结果存放的库，即 Linux 系统下的一个目录，默认为当前目录，也可以用 define_design_lib 命令指定
# format：HDL 源文件的类型，即 verilog 或 vhdl
# file_list：源代码文件名列表，文件名的指定可以通过TCL的链表命令 {}、“”、[list file_name] 等三种方法之一完成
elaborate design_name [-library library_name] [-parameters param_list]
# deisgn_name：指需要进行描述的设计
# library：用于保存设计的结构级描述
# parameters：指定给设计传递的参数，若省略则参数使用缺省值；参数用“”括起来

  如果需要读入多个文件可以使用以下指令。

set top_design top
set source_file [sh find ./rtl/*.v]
analyze -format verilog $source_file
elaborate $top_design

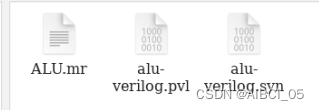

  当然以上脚本是可以正确的，但是他会在默认目录下（dc运行的路径）生成一系列analyze生成的中间文件(.mr,.syn…)，这会导致该目录很乱。

  有两种解决方法，法一是新建一个work文件夹，在work文件夹下运行dc。法二是通过define_design_lib指定library，将中间结果存放在该lib种，指令如下。

set work_path work
define_design_lib work -path $work_path
set top_design top
set source_file [sh find ./rtl/*.v]
analyze -format verilog -lib work $source_file
elaborate $top_design

异同

  其实read命令其实是一步完成analyze&elaborate的工作，而analyze&elaborate仅限用于VHDL和verilog。虽然两者都是读入设计文件，但是存在一些区别。

  需要特别关注的是以下三点：

• 对于已经analyze过的工程只需要elaborate，不需要重新读入，可以减少综合时间；
• read可以读除了verilog和VHDL外，还可读db等文件；
• analyze&elaborate可以对parameter进行操作，read中parameter只能保持默认综合，不可改变。
