画离子扩散路径图只需要vesta和插点后生成的POSCAR。
用neb方法插点后会生成几个文件夹(中间态),里面有POSCAR文件,依次按顺序将POSCAR导入vesta中,会发现离子大致的扩散路径,要注意:如挖掉了7号Li原子(初态结构),然后旁边的8号Li原子慢慢扩散移动到原7号Li原子的位置上,末态结构是原8号位置没有Li原子,原7号位置上有Li原子。
画离子扩散路径图需要手动把所有中间态的POSCAR都放到一个POSCAR里,注意:不是用cat命令整合所有的POSCAR,而是只把迁移原子的xyz坐标复制到一个POSCAR里。
具体操作过程:

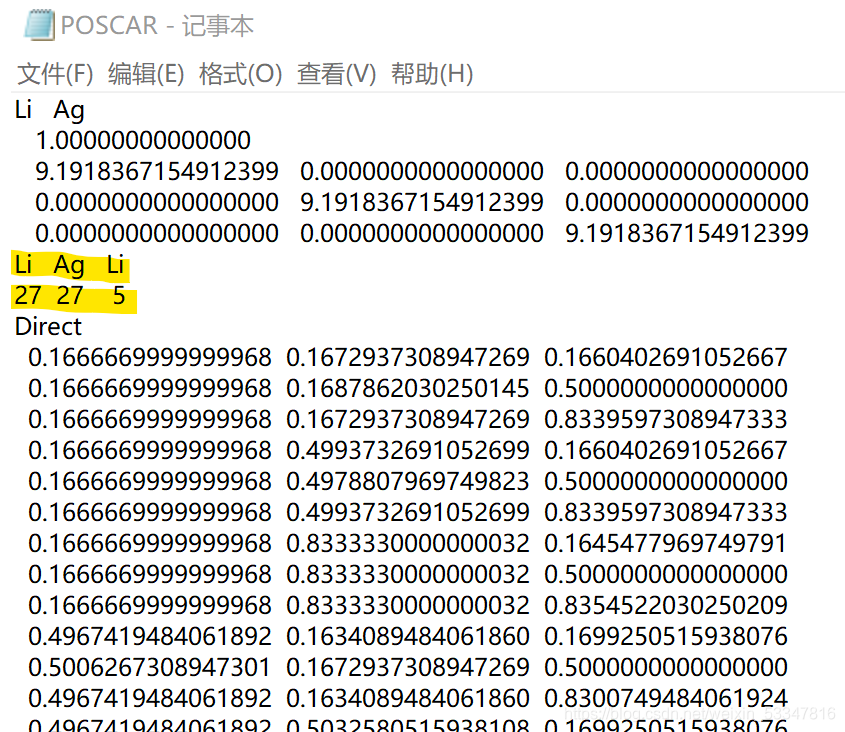

打开原始的完整晶胞结构的POSCAR,然后在第六、七行加上移动原子名称和个数,再在坐标的后面加上迁移原子的坐标。
例如算Li在LiAg的扩散路径,假设我们是认为8号原子扩散到了原7号原子的位置上,可以认为运动的就是8号原子,即插点后生成了00-04五个文件夹,就是8号原子的运动路径。打开最初的完整晶胞结构的POSCAR(原),在第六行加上“Li”,在第七行加上数字“5”,然后依次打开00-04文件夹的POSCAR,找到8号原子的xyz坐标(一行数据),复制到POSCAR(原)的坐标后面。
后面的坐标对应着第6、7行的原子名称和数目,即前面27个坐标是Li原子,再27个坐标是Ag原子,最后5个坐标是Li原子。

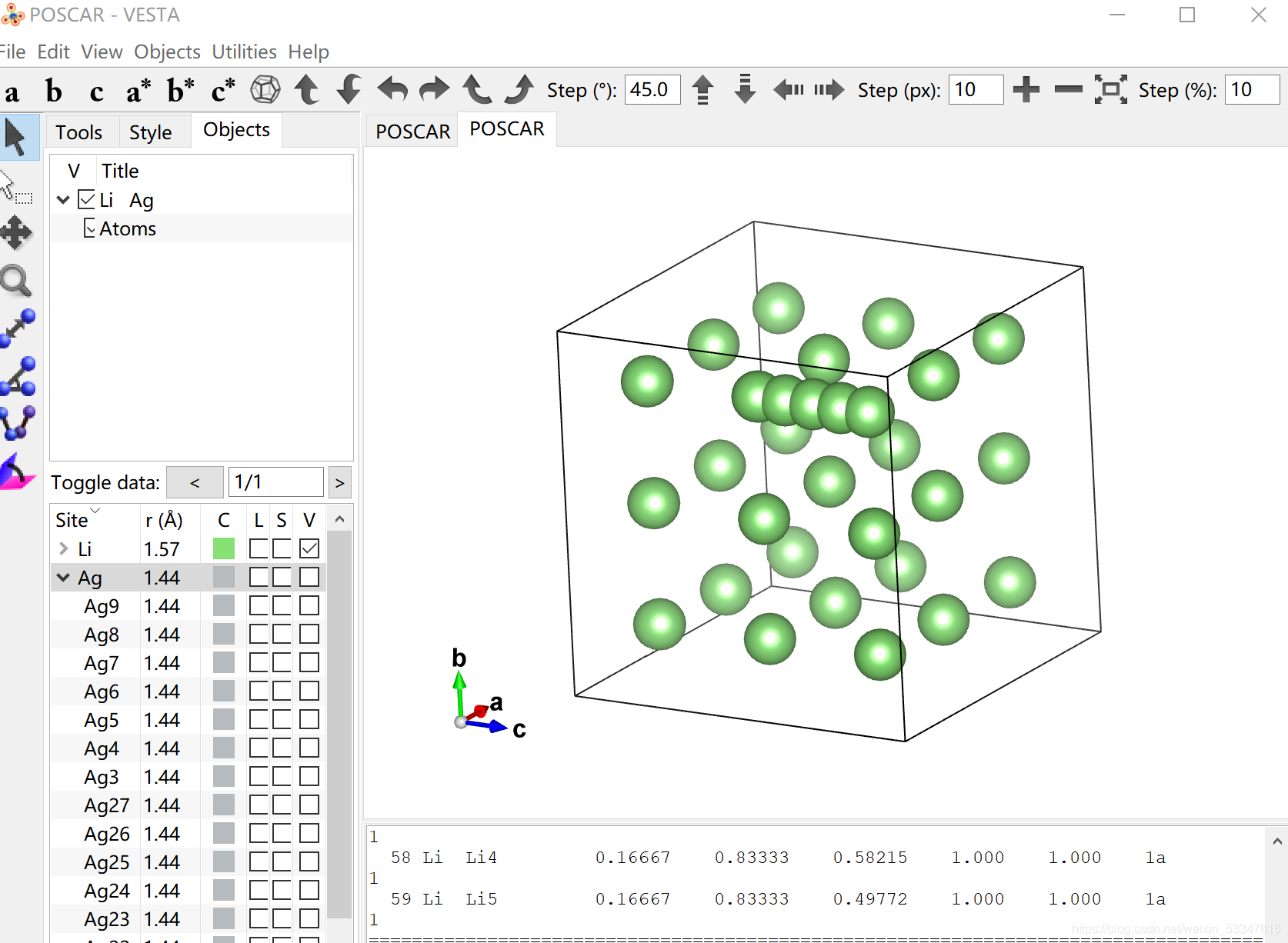

最后把这个新的POSCAR导入到vesta里就可以看到离子的扩散路径了。
