滤波器带外抑制比优化策略探究

在电子通信系统的信号处理过程中，滤波器扮演着关键角色。其核心功能在于允许特定频率范围内的信号顺利通过，同时对其他频率的信号进行有效抑制。带外抑制比作为衡量滤波器性能的关键指标，体现了滤波器对通带以外信号的抑制能力。较高的带外抑制比能够显著减少干扰信号对系统的不良影响，提升通信质量和系统的稳定性。因此，深入研究如何优化滤波器带外抑制比具有重要的现实意义。

一、滤波器带外抑制比基础概念

1.1 定义及重要性

带外抑制比通常以分贝（dB）为单位，定义为滤波器通带内的最大增益与带外某一特定频率处的增益之比。例如，若通带内最大增益为 0dB，带外某频率处增益为 -50dB，则带外抑制比为 50dB。这一指标直接关系到滤波器能否精准筛选出所需信号，有效阻挡干扰信号，对于保障电子系统的正常运行至关重要。

1.2 影响因素概述

滤波器的带外抑制比受多种因素制约。滤波器的类型（如低通、高通、带通、带阻滤波器）、阶数、拓扑结构以及所使用元件的参数等内部因素，都会对其带外抑制性能产生显著影响。此外，制造工艺的精度、环境温度的变化以及电磁干扰等外部因素，也可能导致带外抑制比出现波动。

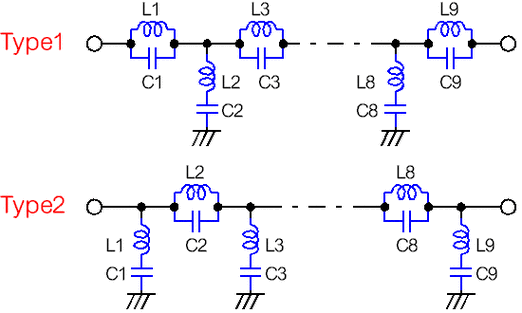

（图片引用源：百度图片）

二、从滤波器类型与阶数角度优化

2.1 合理选择滤波器类型

不同类型的滤波器具有独特的频率响应特性，因此在设计时需根据具体应用场景进行精准选择。例如，在需要抑制高频干扰的场景下，低通滤波器是理想之选；而当需要去除低频干扰时，高通滤波器更为合适。带通滤波器适用于只允许特定频率范围信号通过的情况，带阻滤波器则专门用于抑制特定频率的干扰。通过合理选型，能够从根本上提升滤波器对目标干扰信号的抑制能力。

2.2 适当增加滤波器阶数

一般而言，滤波器的阶数越高，其带外抑制比越好。这是因为高阶滤波器能够更精确地逼近理想滤波器的频率响应曲线，加快带外信号的衰减速度。以巴特沃斯低通滤波器为例，随着阶数的增加，其带外衰减斜率会逐渐增大。然而，增加阶数也会带来一些弊端，如增加滤波器的复杂度、成本以及信号延迟等。所以，在实际设计中，需要在带外抑制比和其他性能指标之间进行权衡。

三、优化滤波器拓扑结构

3.1 采用多级级联结构

将多个滤波器进行级联是提高带外抑制比的有效方法。级联后的滤波器频率响应是各个滤波器频率响应的乘积。通过精心选择每个滤波器的参数和类型，可以使级联后的滤波器在带外呈现出更优的抑制特性。例如，将一个低通滤波器和一个高通滤波器级联，可构成带通滤波器，并且通过调整两者的参数，能够进一步优化带通滤波器的带外抑制性能。

4.2 引入陷波结构

在滤波器中引入陷波结构能够在特定频率处产生深度衰减，从而显著提高带外抑制比。陷波结构通常由电感、电容和电阻组成，通过精确调整这些元件的参数，可以使陷波频率对准需要抑制的干扰频率。在射频滤波器设计中，经常会采用陷波结构来抑制特定频段的强干扰信号。

五、元件参数优化策略

5.1 选用高质量元件

滤波器所使用的元件（如电感、电容、电阻等）的性能对带外抑制比有着重要影响。高质量的元件具有更低的损耗、更高的精度和更好的稳定性。例如，低损耗的电感和电容可以减少滤波器在工作过程中的能量损耗，同时提高带外信号的衰减能力。此外，元件的精度也会直接影响滤波器的频率响应特性，因此应选择精度较高的元件，以确保滤波器能够准确地实现设计目标。

5.2 精确调整元件参数

在滤波器设计过程中，精确调整元件参数是优化带外抑制比的关键步骤。可以借助专业的仿真软件对滤波器进行建模和仿真，通过不断改变元件参数，观察滤波器的频率响应曲线，直至达到最佳的带外抑制效果。同时，在实际制造过程中，也需要对元件参数进行精确测量和微调，以保证滤波器的实际性能与设计预期相符。

六、制造工艺与环境因素考量

6.1 优化制造工艺

滤波器的制造工艺对其性能有着至关重要的影响。采用先进的制造工艺可以提高滤波器的一致性和稳定性，从而提升带外抑制比。在印刷电路板（PCB）设计中，合理的布线和布局能够减少寄生电容和电感的影响，提高滤波器的性能。此外，高精度的制造设备和严格的生产工艺控制可以确保元件的安装位置和参数精度，进一步优化滤波器的性能。

6.2 应对环境因素

环境温度、湿度和电磁干扰等因素会对滤波器的性能产生一定的影响。在设计滤波器时，需要充分考虑这些环境因素，并采取相应的补偿措施。例如，在高温环境下，滤波器的元件参数可能会发生变化，导致带外抑制比下降。可以通过选择具有良好温度稳定性的元件或采用温度补偿电路来解决这个问题。同时，采取有效的电磁屏蔽措施可以减少外部电磁干扰对滤波器的影响。

七、实际应用案例分析

7.1 多级级联滤波器的应用

在某通信基站的射频前端设计中，为了抑制带外干扰信号，提高通信质量，采用了多级级联的带通滤波器结构。通过将多个低阶滤波器级联，并合理选择每个滤波器的参数，使得级联后的滤波器带外抑制比得到了显著提高。从实际测试结果来看，在特定的干扰频率处，带外抑制比达到了 -70dB 以上，有效减少了其他频段信号对通信频段的干扰，提高了基站的接收灵敏度和通信可靠性。

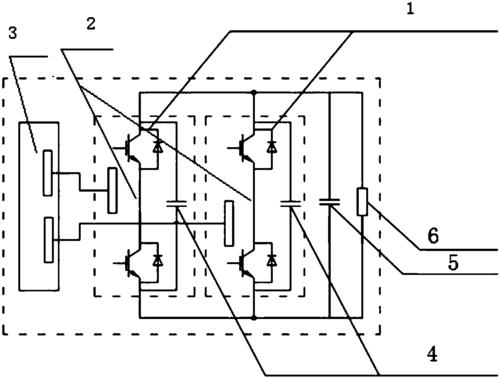

（图片引用源：百度图片）

7.2 陷波滤波器在电子设备中的应用

在某电子设备的电源滤波电路中，为了抑制特定频率的电源噪声，设计了带有陷波结构的低通滤波器。通过精确调整陷波结构的元件参数，使陷波频率对准电源噪声的频率。实际测试表明，该滤波器在陷波频率处的带外抑制比达到了 -55dB，有效降低了电源噪声对设备的影响，提高了设备的稳定性和性能。

八、结论

优化滤波器带外抑制比是一个综合性的工程问题，需要从滤波器的类型、阶数、拓扑结构、元件参数、制造工艺以及环境因素等多个方面进行综合考虑。通过合理选择滤波器类型和阶数、优化拓扑结构、精确调整元件参数、采用先进的制造工艺以及采取有效的环境补偿措施，可以显著提高滤波器的带外抑制比，满足不同应用场景对滤波器性能的要求。随着电子技术的不断发展，滤波器的设计和优化方法也将不断创新和完善，为电子通信系统的高性能运行提供有力保障。
