UVM RAL寄存器模型（基础）

寄存器模型概述

RAL（Register Abstract Layer，寄存器抽象层），对寄存器这个部件的建模。

寄存器模型要做的事：就是在验证环境的世界里面，复刻RTL中的寄存器。（便于观测与使用）

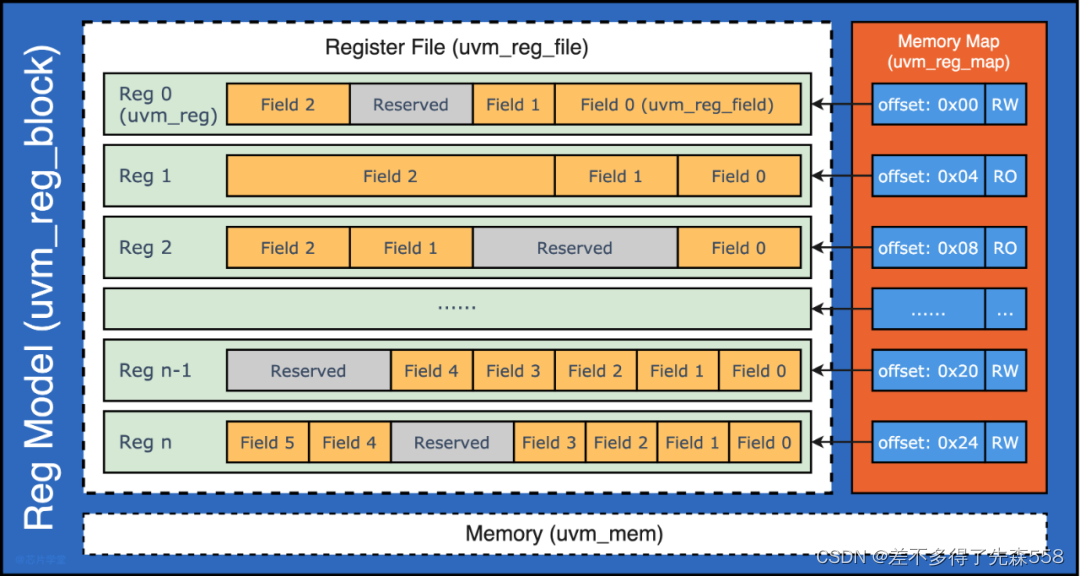

构造寄存器模型

寄存器组中有的，寄存器模型也应该要有，顶多是多了一些抽象。基于这个想法，构造寄存器模型的工作，便可以从硬件寄存器组的设计，一一映射为对应的数据结构。

寄存器最小单元——域段（field）

一个寄存器要切分成多少个域段、每个域段的位宽、默认值、读写属性以及分别用于什么功能的控制或状态的指示，是根据功能规范来定义的。对域段的建模，UVM类库提供的类型叫uvm_reg_field。

寄存器模型（reg）

寄存器是可作为单个实体被访问的多个域段的集合，它可以被映射到一个或者多个地址上（memory-mapped）被访问。UVM提供的类型叫uvm_reg。为了提供后门访问（backdoor access），uvm_reg还增加了成员来表示其对应的硬件寄存器在RTL中的层次路径。

//uvm_reg
class reg_invert extends uvm_reg；

    rand uvm_reg_field reg_data; //寄存器模型中的最小单元（存储寄存器数值的变量）

    virtual function void build();//uvm_reg_field实例化
        reg_data = uvm_reg_field::type_id::create("reg_data");
//uvm_reg_field::config parameter:parent,size（宽度）,lsb_pos（有效起始位）,access(访问方式),volatile(是否异失),reset_value(复位后默认值),has_reset(是否有复位),is_rand(是否支持随机化),individually accessible(单独存取)
        reg_data.config(this,1,0,"RW",1,0,1,1,0);//实例化后配置字段
    endfunction

    `uvm__object_utils(reg_invert) //object注册

    function new(input string name="reg_invert");
        //parameter: name.size,has_coverage
        super.new(name,16,UVM_NO_COVERAGE);//将“reg_invert”寄存器的总宽度传递给super.new函数
    endfunction

endclass

寄存器访问译码表（Memory Map）

寄存器接口从访问地址到使能对应寄存器所需要的查找表。指定了每个寄存器的偏移地址（offset）、访问属性、大小端、对应的总线等配置。对memory map的建模，UVM提供的类型叫uvm_reg_map。

每个寄存器加入寄存器模型时都有其地址，uvm_reg_map就是存储这些地址，并将其转换成可以访问的物理地址（因为加入寄存器模型的地址一般都是offset），当寄存器模型通过frontdoor来访问时，就需要uvm_reg_map（default_map）来转换成绝对地址，启动一个读/写sequence，并返回结果。

 寄存器组（uvm_reg_block）

寄存器组由多个寄存器及其访问译码表。

一个uvm_reg_block一定要对应一个uvm_reg_map。</
