Vivado2019.1调试（ILA抓取跨时钟域信号波形问题总结）

1.ILA抓取不到波形或波形无变化的问题

 1.1 dbg_hub时钟  ila时钟  jatg时钟 三者关系及要求

（1）两个ILA时钟CLKA和CLKB分别为跨时钟域的两个快慢时钟，通过（Mark Debug+Set Up Debug）方式添加的信号会自动连接到相应的时钟信号.

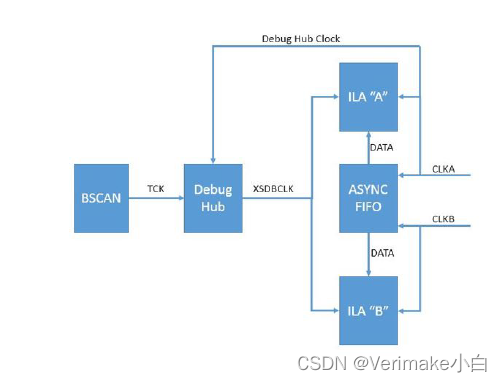

（2）DeBug Hub时钟为ILA时钟和JTAG时钟的中间连接部分， dbg_hub >= ila时钟 > jatg时钟，三者时钟关系需要满足要求。

（3）DeBug Hub时钟在通过（Mark Debug+Set Up Debug）方式添加待测信号时会自动选择某一个ILA时钟或者单纯就是一个clk（不知道是什么时钟），这一步最容易出问题，问题就是最后布线完成上板测试时显示（NO DeBug Hub Cores）完全看不到波形。

由于dbg_hub时钟 >= ila时钟，所以这一步在通过（Mark Debug+Set Up Debug）方式添加待测信号后保存工程，重新打开XDC约束文件，查看ILA最后四行，修改connect_debug_port dbg_hub/clk [get_nets clk_axi]，使得dbg_hub时钟连接到频率最高的ILA时钟，即DeBug Hub=CLKB（高）>CLKA（次高）>CLKC(低)

set_property C_CLK_INPUT_FREQ_HZ 300000000 [get_debug_cores dbg_hub]
set_property C_ENABLE_CLK_DIVIDER false [get_debug_cores dbg_hub]
set_property C_USER_SCAN_CHAIN 1 [get_debug_cores dbg_hub]
connect_debug_port dbg_hub/clk [get_nets clk_axi]

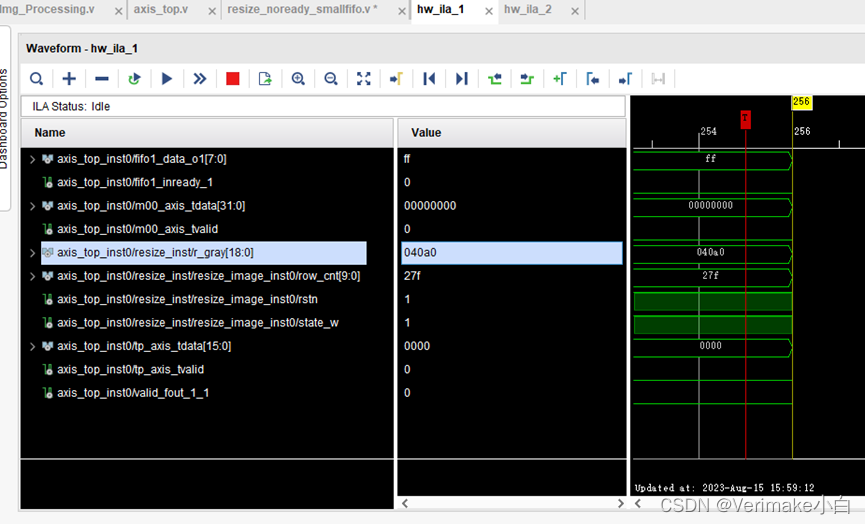

（4）如果看到波形，然而波形无变化，如下图所示

首先，看一下ILA时钟是否大于JTAG时钟频率，JTAG时钟可以在连接板子时选择（open new target），从0.75M到12M不等，取决于JTAG线。



 其次，如果时钟关系没有问题，那么大概就是你的模块中某一个信号出问题了。

2.多模块ILA调试流程

        如果你完成上述操作，确定是你模块中的某一个信号的问题导致ILA抓取到的波形无变化，那么接下来的ILA调试中，建议你按照数据流的路线从头开始查找问题。

        时钟源->一级子模块->二级子模块->问题信号所在模块->四级模块，虽然这个过程繁琐，但是是查找问题最稳妥、最有效的方法了。
