目录
（1）我的先前设置的GND,5V线在从5V电源引出来布线的时候并没有变粗。
（2）在解决第一个问题——设置跟随规则后，VDDA线也没有自动变粗。
学习到布线这里的时候，发现：
（1）我的先前设置的GND,5V线在从5V电源引出来布线的时候并没有变粗。

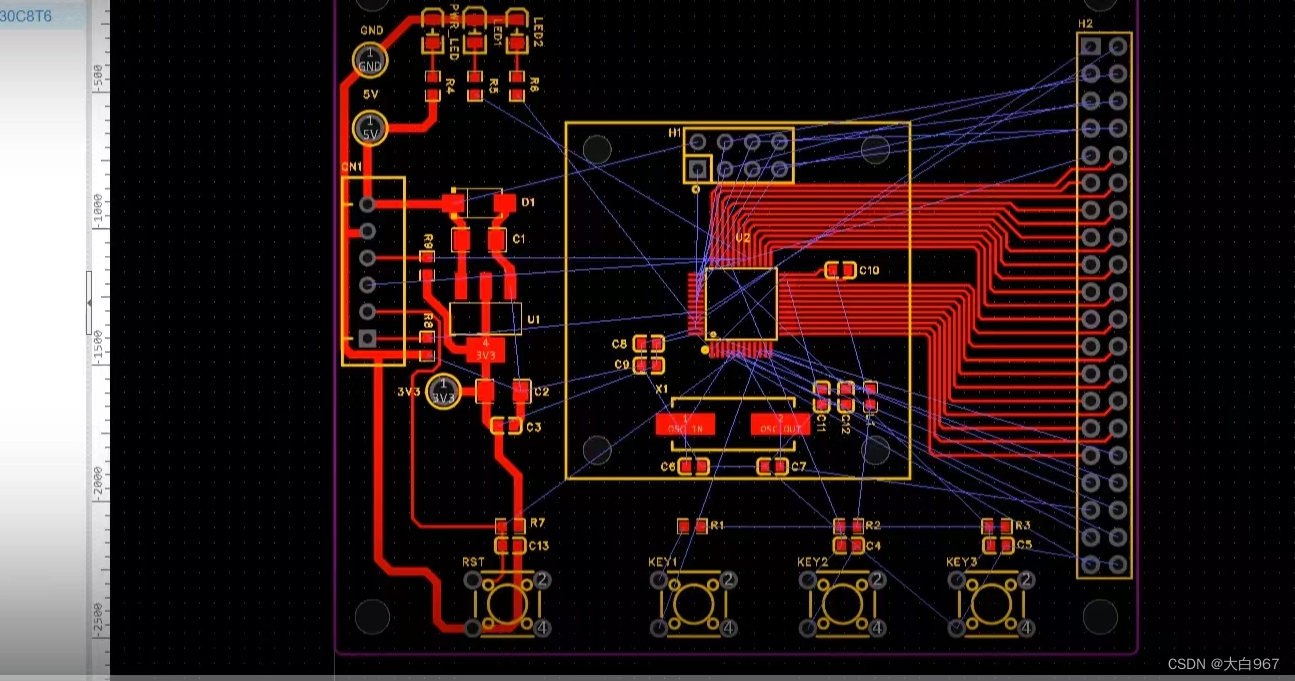

正常来说是这样：

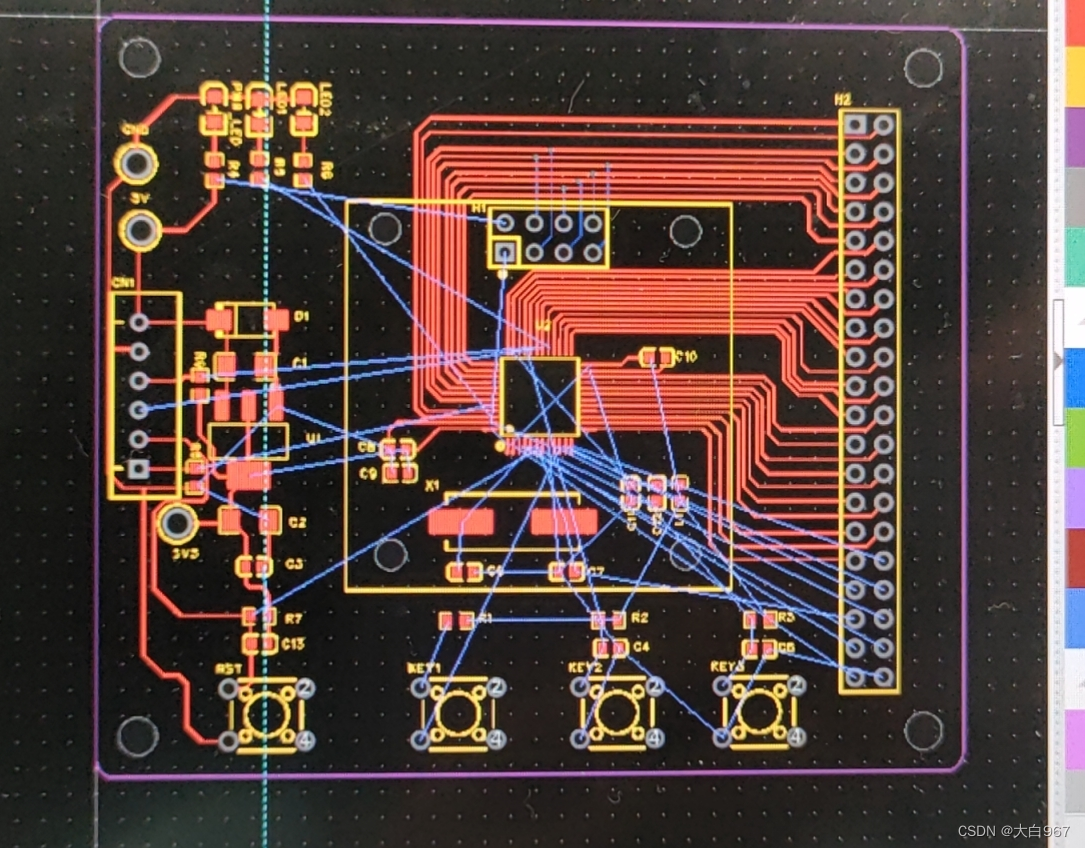

然而我的是这样：

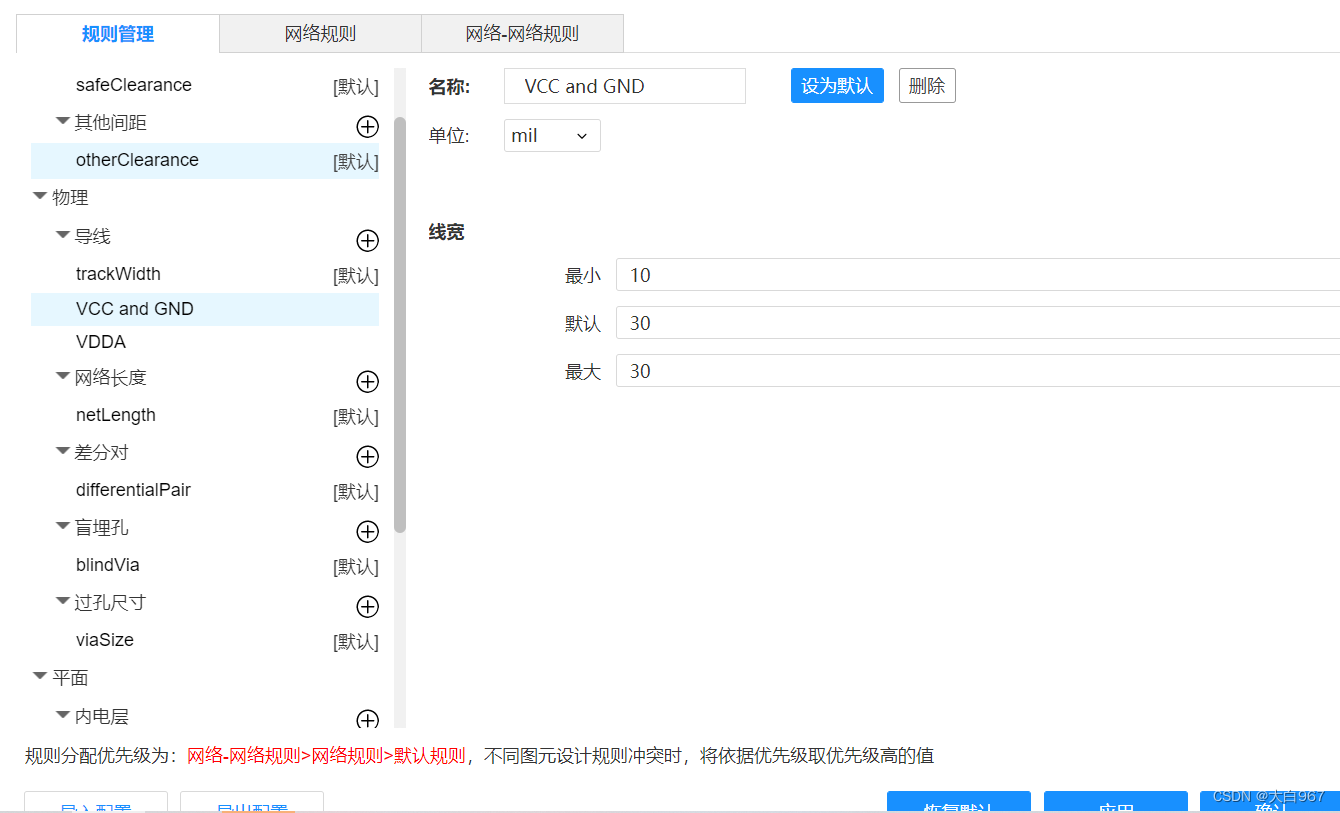

然后才发现虽然在前面12.规则设置_哔哩哔哩_bilibili中，我已经改了线宽：

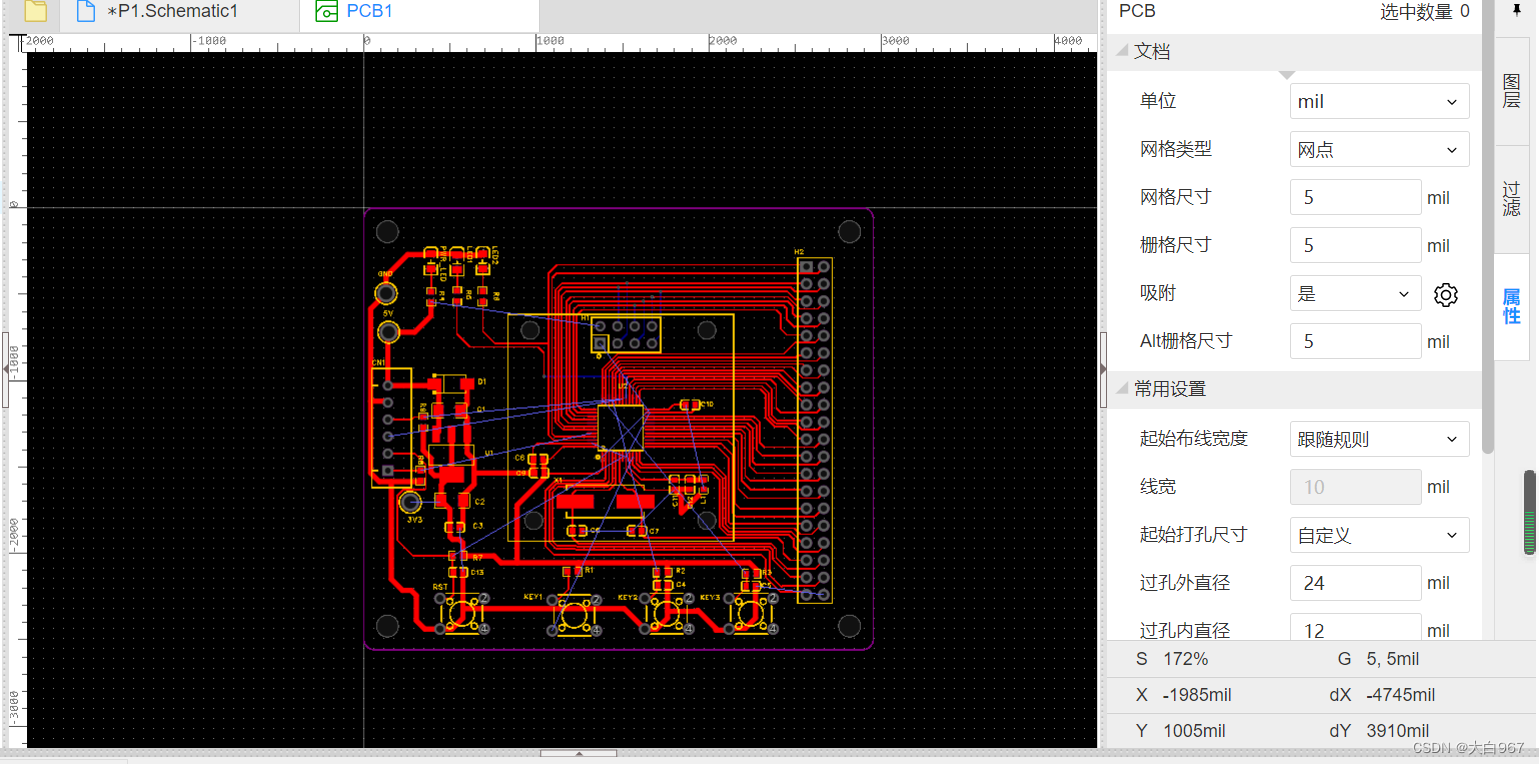

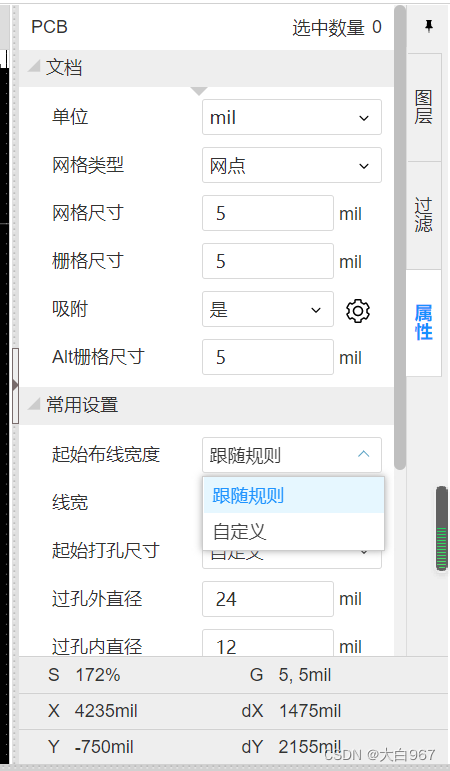

但是我没有把属性里面的改成跟随规则：
这里不用选取某一条导线或者元件，只需要单击黑色版面，右边就可以属性中就可以看到了。
（2）在解决第一个问题——设置跟随规则后，VDDA线也没有自动变粗。

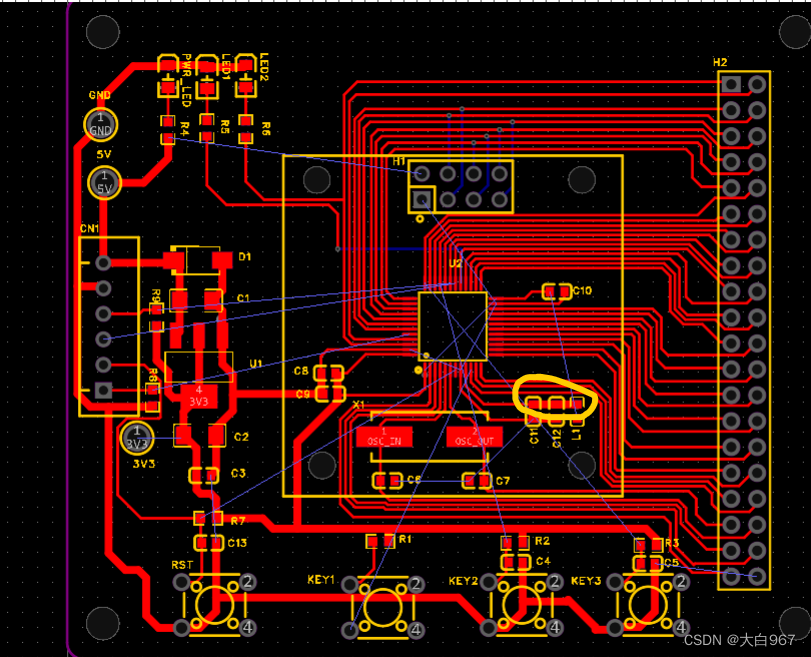

正常是这样：
我的是：

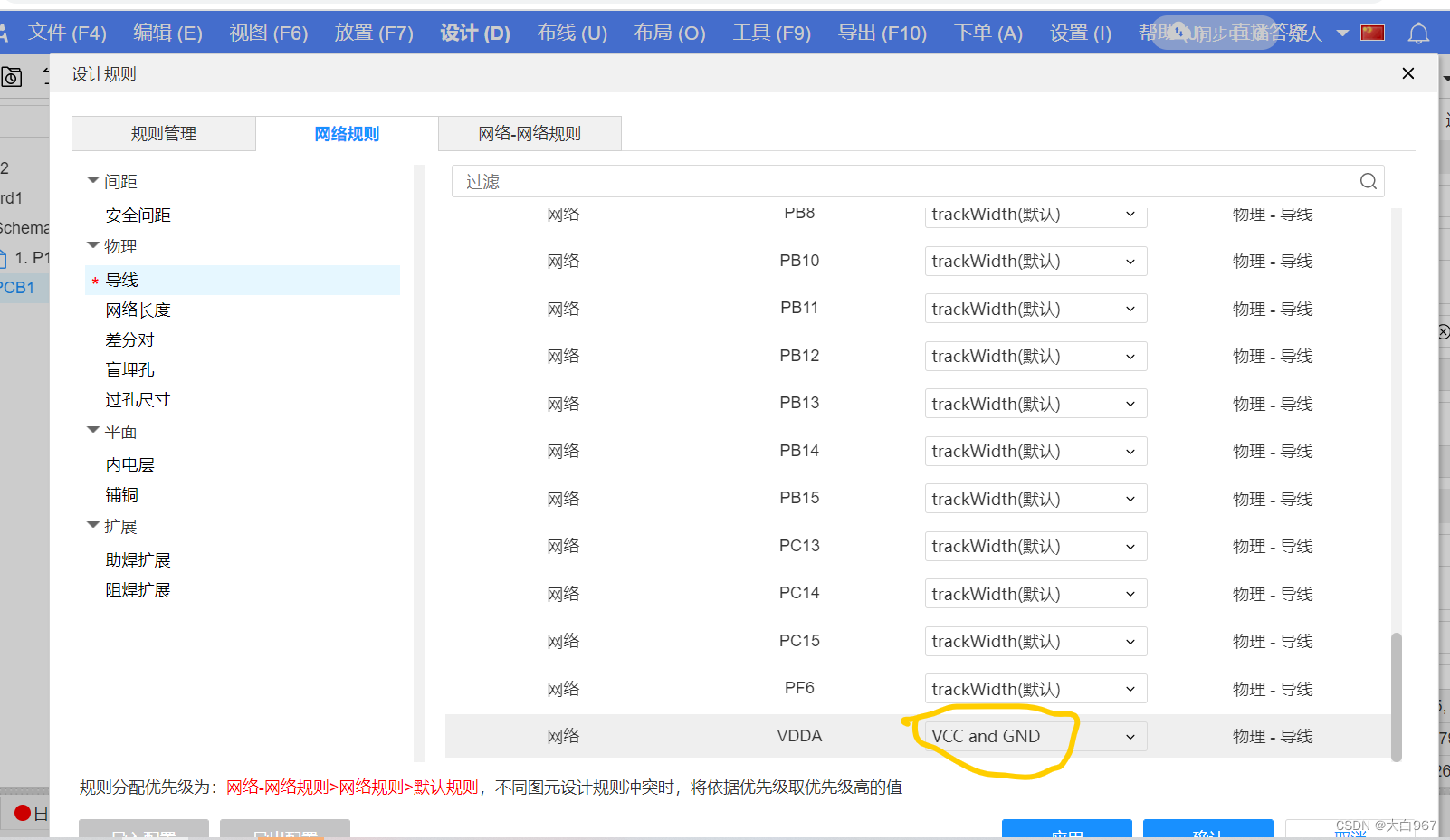

其实是因为我没有更改规则设置，把设计-设计规则-网络规则里面的VDDA改成VCC and GND,因为我的默认trackWidth是10mil的线宽，VCC and GND才是30mil的，修改后所有引出的VDDA线会自动变粗。

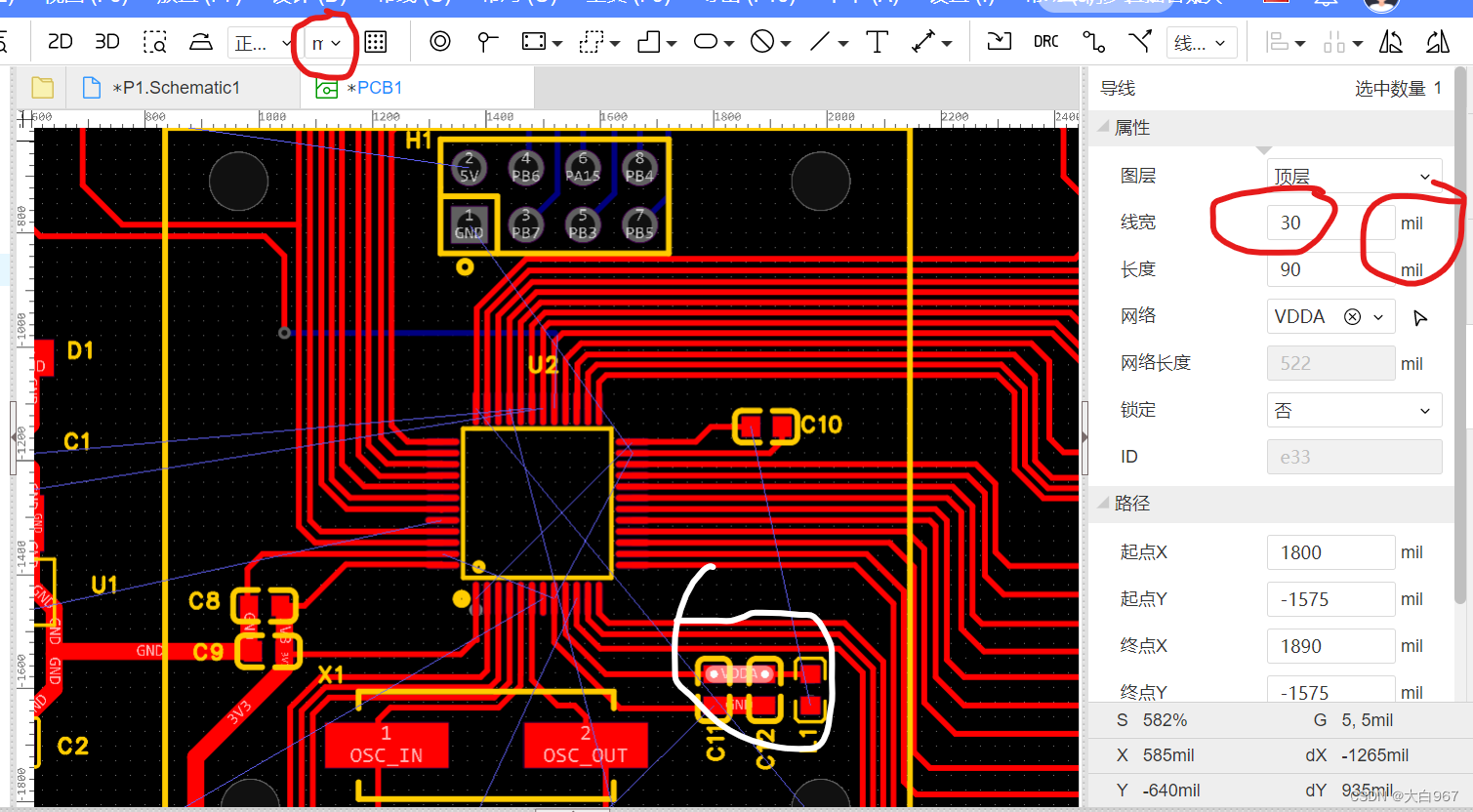

当然如果粗的某根导线，也可以手动改变宽度。左击那条导线，在右边属性修改数字。如果单位是mm,可以在上面的框选mm和mil：
