52-M.2 E Key-WIFI&bluetooth模块电路设计

视频链接

M.2 E Key-WIFI & bluetooth 模块电路设计01_哔哩哔哩_bilibili

M.2 E Key-WIFI&bluetooth模块电路设计

1、WIFI&bluetooth模块

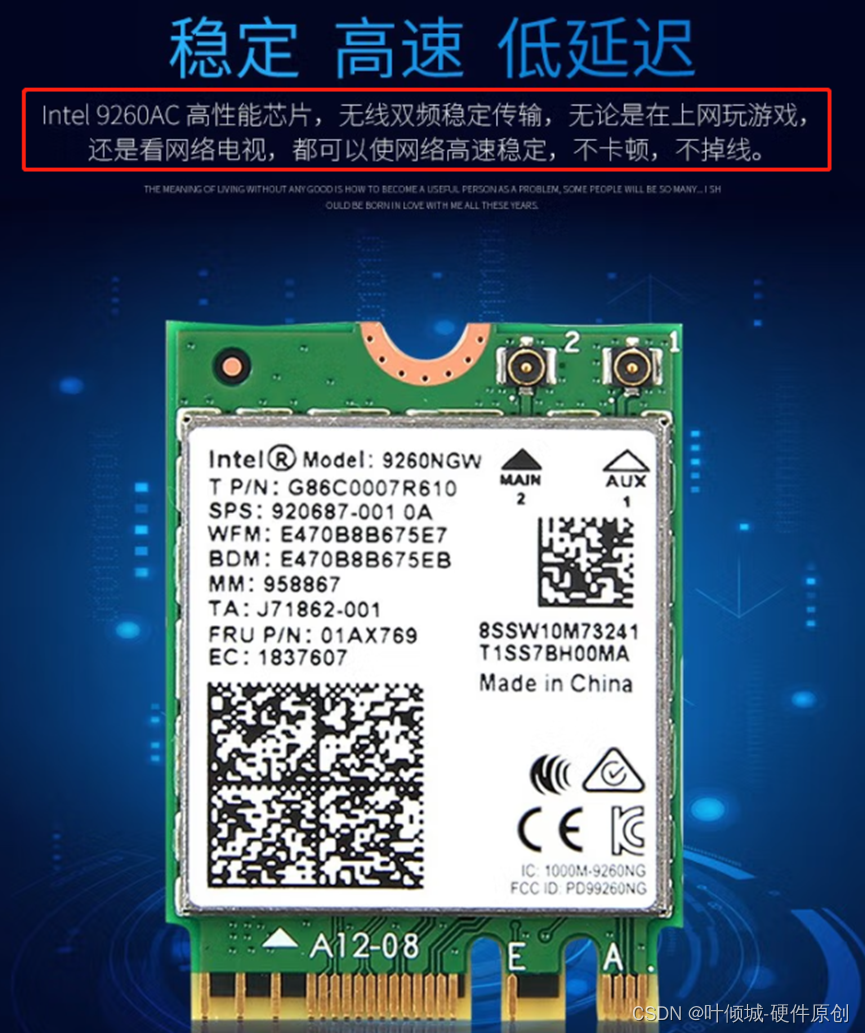

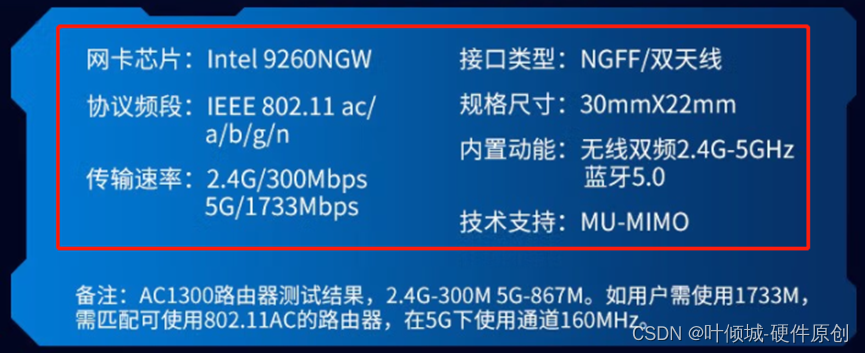

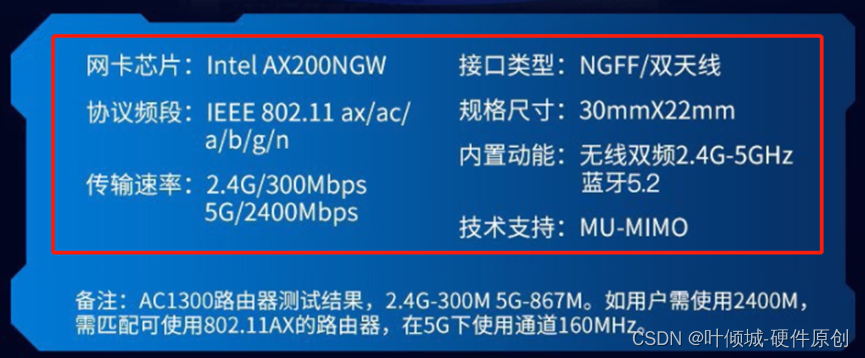

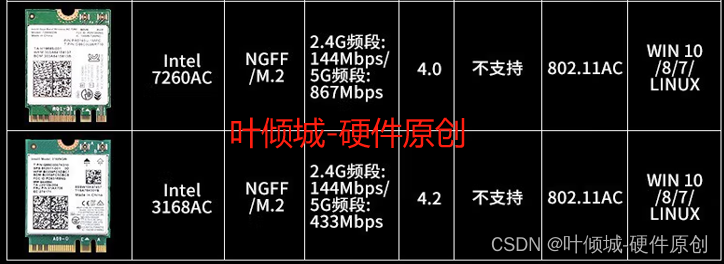

1.1、WiFi&bluetooth模块（京东）

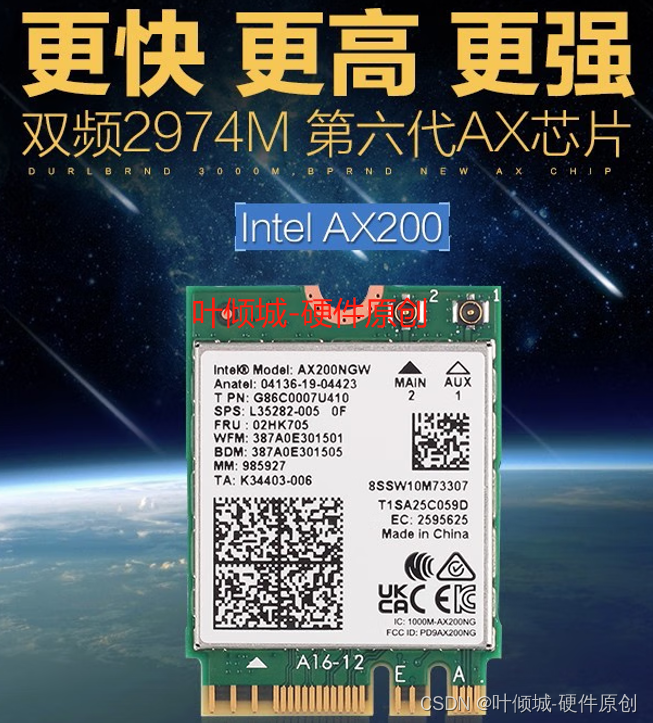

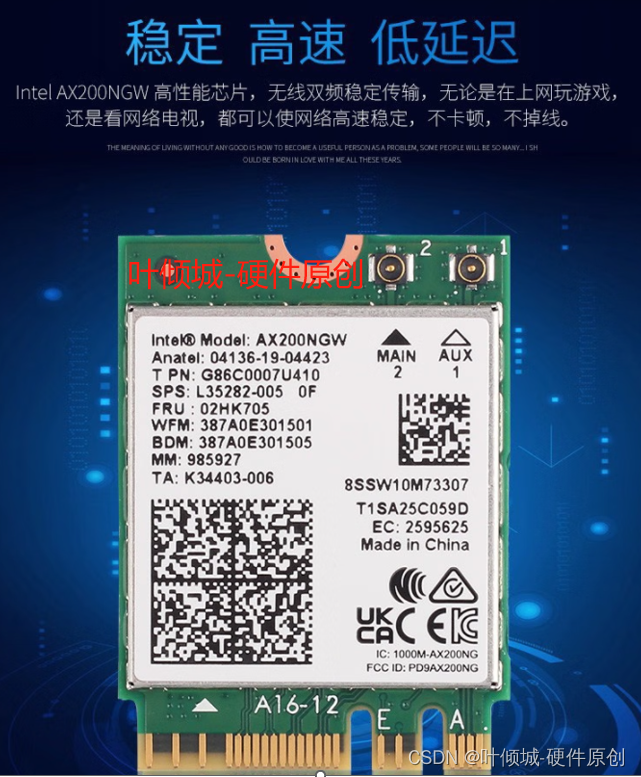

AX200和9260这两个型号只支持win10 64位的系统!

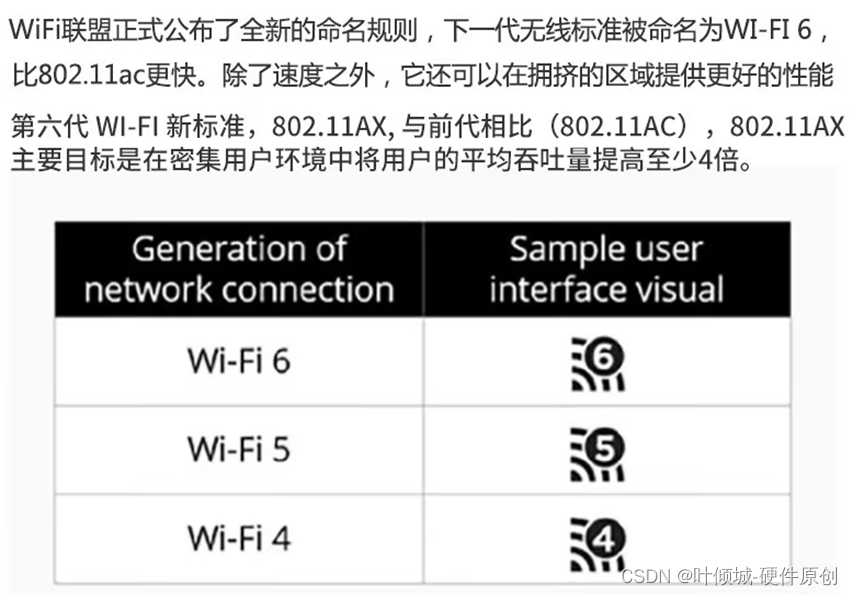

随着最新的802.11 ax标准发布，新的WiFi标准名称也将定义为WiFi6。

WiFi 版本	WiFi 标准	最高速率	工作频段
WiFi 0 (1997 年)	IEEE 802.11	2Mbps	2.4GHz
WiFi 1 (1999 年)	IEEE 802.11a	54Mbps	5GHz
WiFi 2 (1999 年)	IEEE 802.11b	11Mbps	2.4GHz
WiFi 3 (2003 年)	IEEE 802.11g	54Mbps	2.4GHz
WiFi 4 (2009 年)	IEEE 802.11n	600Mbps	2.4GhHz或5GHz
WiFi 5 (2014 年)	IEEE 802.11ac	1Gbps	5GHz
WiFi 6 (2019 年)	IEEE 802.11ax	11Gbps	2.4GHz或5GHz
WiFi 7 (2022年)	IEEE 802.11be	30Gbps	2.4GHz、5GHz、6GHz

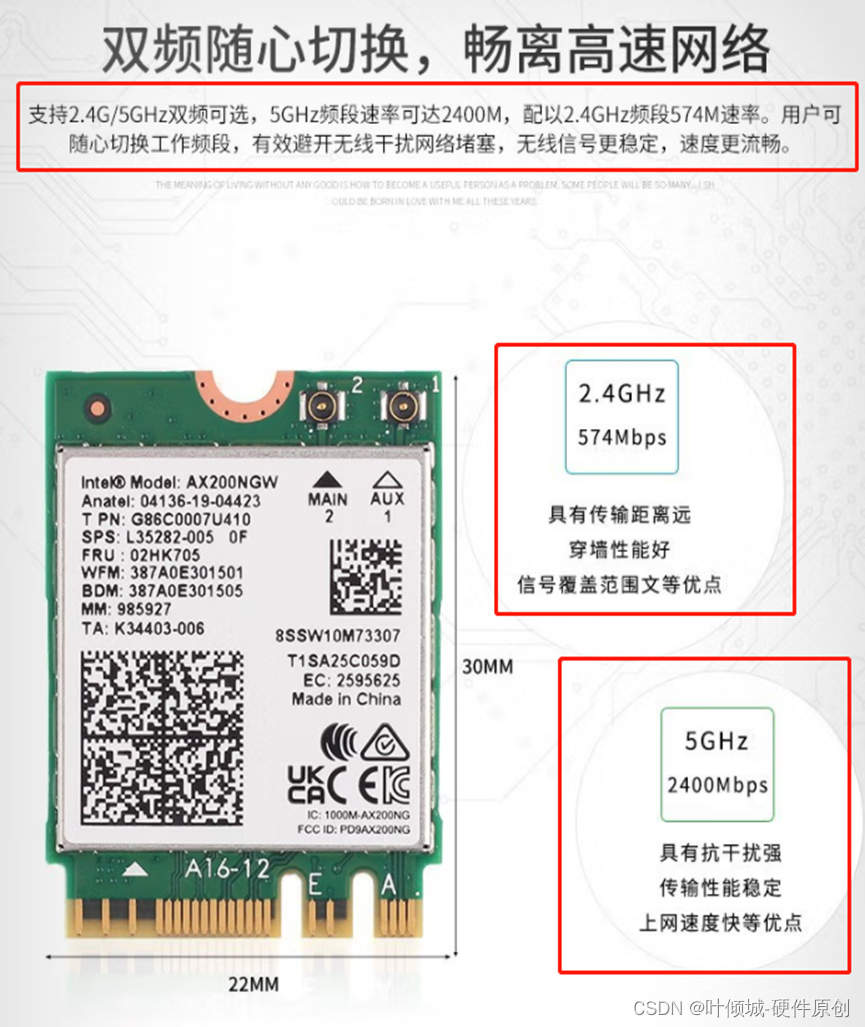

2.4GHz（802.11b/g/n/ax），5GHz（802.11a/n/ac/ax）

1.2、无线网卡简述

无线网卡(英文名称：Wireless network interface controller，缩写为WNIC)是一种终端无线网络设备。

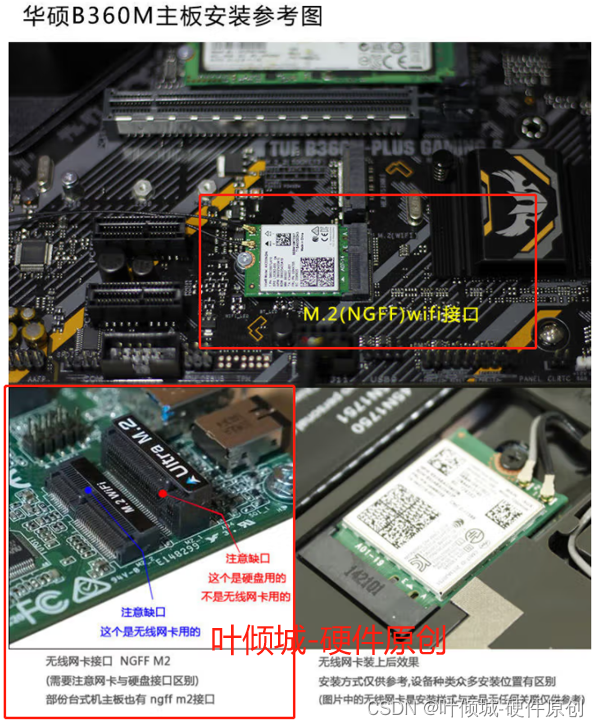

2、M.2 E key接口类型和尺寸图

E Key：主要应用于无线连接，如WiFi，bluetooth，NFC，GNSS。卡的类型包括1630，2230和3030。

2.1、M.2 E key基本介绍

M.2 key	M.2 module size	M.2 devices
A	1630,2230,3030	WiFi,Bluetooth,NFC and/or WiGig
E	1630,2230,3030	WiFi,Bluetooth,NFC and/or GPS/GNSS

2.2、M.2分类

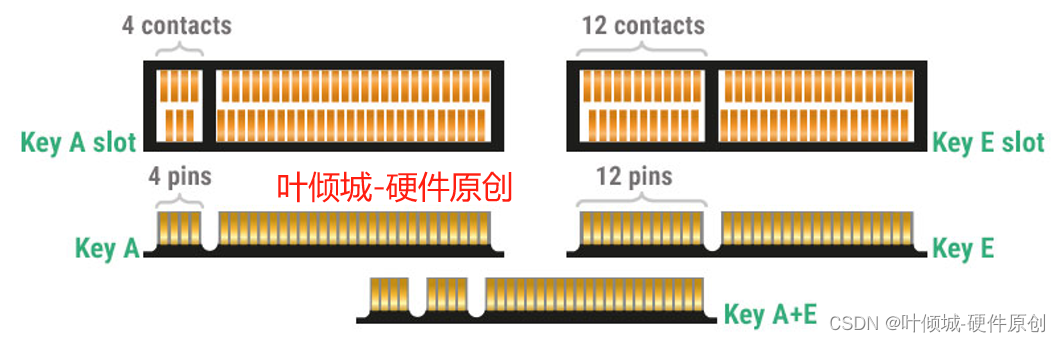

2.3、E key M.2 缺口处少24-31

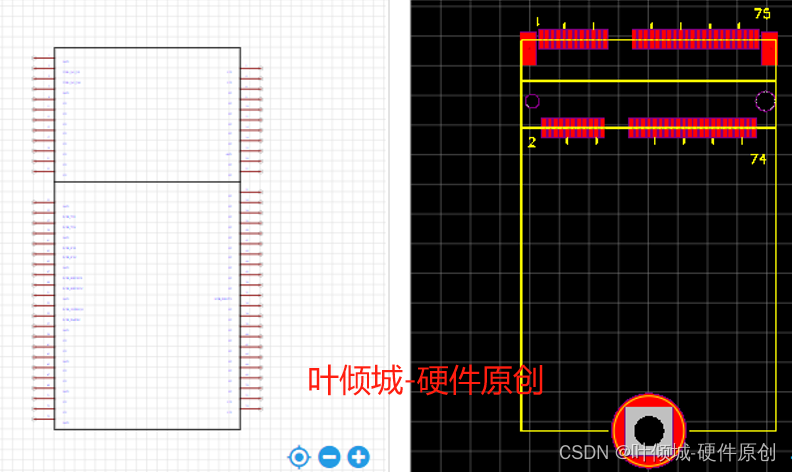

2.4、M.2 socket接口类型和尺寸图

由于有多种尺寸和功能的M.2接口，因此需要规定一个标准的命名规则来划分这些接口。

M.2接口的命名主要遵循以下原则：

1、适配器尺寸。（长和宽）

2、适配器最顶层到最底层的最大Z轴高度。

3、机械连接键（Mechanical Connector Key ）的位置。

KEY	引脚	应用
A	8-15	2xPCIex1/USB2.0/I2C/DPx4
B	12-19	PCIex2/SATA/USB2.0/USB3.1 Gen1/HSIC/SSIC/Audio/UIM/I2C/SMBus
C	16-23	PCIe/MPCIe/USB2.0/USB3.1 Gen1/SSIC/I2C-SlimBus/UIM/ANTCTL
D	20-27	未使用
E	24-31	2x PCIex1/USB 2.0/I2C/SDIO/UART/PCM
F	28-35	FMI
G	39-46	Generic
H	43-50	未使用
J	47-54	未使用
K	51-58	未使用
L	55-62	未使用
M	59-66	PCIex4/SATA/SMBus

3、M.2 M Key信号定义

3.1、pin out for key E key

3.2、接口引脚定义

Pin number	Pin name	Description
1、7、18、33、39、45、51、57、63、69、75 (11个)	GND	GND
2、4、72、74 (4个)	3V3	+3.3V
35 37	PERp0 PERn0	PCIE接收
41 43	PETp0 PETn0	PCIE发送
47 49	REFCLKp0 REFCLKn0	PCIE时钟
52	PERST0_B	复位
53	CLKREQ0_B	PCIE时钟请求
54	W_DISABLE2_B	Independent software reset for Bluetooth. Active Low by default Connect to MPU/MCU GPIO.
55	PEWAKE0_B	PCIE唤醒
56	W_DISABLE1_B	Full Power-down for the Wi-Fi/Bluetooth radio or controls the PMIC ENABLE signal. High = Normal Low = Full power-down mode Connect to MPU/MCU GPIO.

集合：75pin

Pin Description	数目（个）
3V3	4
GND	10+1
Pcie相关差分	6
其余控制管脚	5

4、WIFI&bluetooth模块硬件设计要点（★）

5、WIFI&bluetooth模块硬件实战（PCIe接口）

6、M.2 layout设计要点

6.1、M.2布局规范

1、M.2接口没有具体的定位要求，一般优先放置于板边，以便于插拔。

2、AC耦合电容（0402 10nF）靠近连接器摆放。（考虑直连后盘的stub长度）

3、差分信号上的耦合电容需放置到 M.2 conector 端且对称放置。

4、M.2与板平行，注意朝向板内，注意限高。

6.2、M.2布线规范（★）

1、阻抗：100Ω±10%

2、按差分形式布线，对内AC电容两端分段等长2mil，收发无等长要求。

3、M.2信号速率大于5Gbps时，按高速规范设计，伴地孔、圆弧、Stub最短等原则布线。

4、为减少串扰，同一层其它信号与差分信号线对之间的间距至少为走线相对于参考平面高度的6-10倍，一般控制在5W以上。

5、保持有完整的参考平面，确保阻抗的连续性。

6、差分远离晶振与clock信号以及电源信号。

7、差分与 GND anti-etch 的距离要 >20mils。

 8、M.2焊盘及过孔需做挖空扯理，换层处加地过孔

详细内容参考视频讲解
