一文弄懂电脑USB、HDMI、DP各种接口及速度

第一次不懂

说来惭愧，作为一名工科男，自己还没有真正完全组装过一台电脑。

虽然之前有看见别人组装电脑，但并不能证明自己就会了，因为自己没有真正动手实践过。

所以，为了弥补这个遗憾，这次下决心由自己购买配件并组装电脑。可以说，这是我的第一次！

第一次，有很多地方不懂，于是就开始学习各种相关的知识：各种配件品牌、配件兼容性、配件接口、性能和速度等。

花了时间和精力学习了解，索性就把其中部分内容（USB、HDMI、DP接口）整理出来分享给大家。

USB

USB：英文全称是Universal Serial Bus，即通用串行总线。

USB官方（USB-IF组织）规定正式的主版本号包含：USB 2.0、USB 3.2和USB4。

目前主流的只有USB 2.0和USB 3.2两大版本，USB4虽然推出有一段时间了，但不是目前主流。

USB的细分版本有很多，其中主要的：

USB 2.0三种

1996年，发布低速：LS（Low Speed），原名USB 1.0，传输速率1.5Mbps（0.18MB/s）。

1998年，发布全速：FS（Full Speed），原名USB 1.1，传输速率12Mbps（1.5MB/s）。

2000年，发布高速：HS（High Speed），原名USB 2.0，传输速率480Mbps（60MB/s）。

USB 3.2三种

2008年，发布USB 3.2 Gen 1，原名USB 3.0，传输速率5Gbps（640MB/s）。

2013年，发布USB 3.2 Gen 2，原名USB 3.1，传输速率10Gbps（1280MB/s）。

2017年，发布USB 3.2 Gen 2x2，原名USB 3.2，传输速率20Gbps（2560MB/s）。

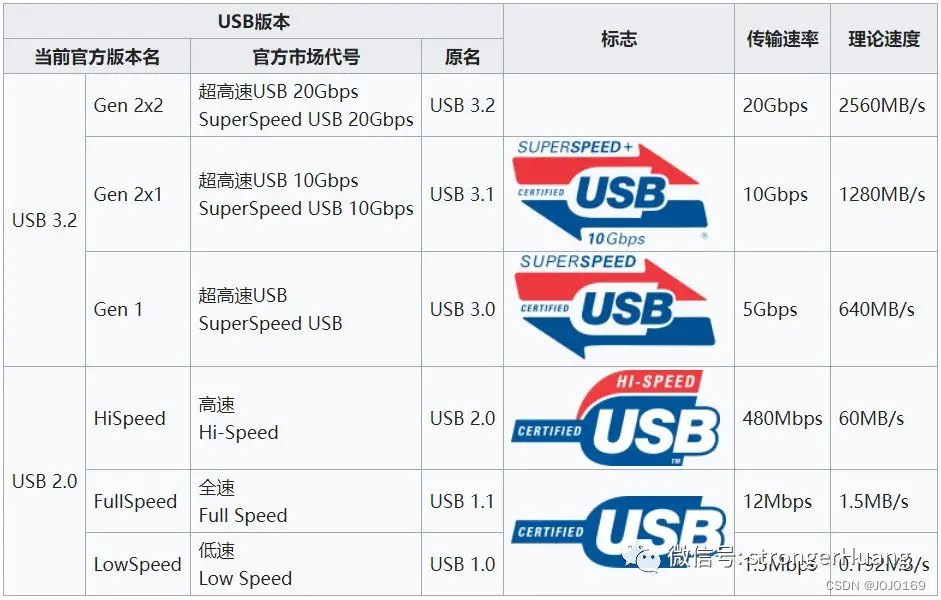

通过一张图来对比描述：

HDMI

HDMI：英文全称是High Definition Multimedia Interface，即高清多媒体接口。

和USB一样，HDMI也是有很多版本，其中包含：HDMI 1.0——1.4，HDMI 2.0、2.1等十多种不同类型版本。

目前（2022-06）最新版本HDMI 2.1a，使用最广泛的是HDMI 1.4，2.0也开始普及了。

HDMI 1.0

2002年12月，HDMI组织正式发布HDMI 1.0标准，支持1920*1080分辨率，60Hz刷新率。

HDMI 1.1

2004年5月，新增DVD-Audio。

HDMI 1.2

2005年8月，主要新增Super Audio CD。同年12月，发布HDMI 1.2a版本。

HDMI 1.3

2006年6月，带宽提升至10.2Gbit/s，最大支持2560×1600、75Hz，以及支持48-bit（RGB or YCbCr）色域。

2006年12月，发布HDMI 1.3a版本。

2007年03月，发布HDMI 1.3b版本。

2008年07月，发布HDMI 1.3c版本。

HDMI 1.4

2009年6月，支持4K，3840×2160、30Hz。

2010年03月，发布HDMI 1.4a，新增支持3D画面传输格式。

2011年10月，发布HDMI 1.4b，3D支持1080p 120Hz。

HDMI 2.0

2013年9月，带宽提升至18Gbit/s，最大支持3840×2160、60Hz，音频最多支持32个声道、1536kHz采样率，线材兼容HDMI 1.4。

2015年04月，发布HDMI 2.0a，支持高动态范围成像（HDR）。

2016年03月，发布HDMI 2.0b，增强HDR视频的传输能力。

HDMI 2.1

2017年11月，带宽提升至48Gbit/s，支持8K，7680×4320、60Hz，或者4K@120Hz，最高支持10K（10240×4320）分辨率，同时，对设备以及通信线材要求更高。

DP

DP：英文全称是DisplayPort，即数字式视频接口标准。

说起DP，可能还有一些小伙伴不知道，DP在这几年也逐渐流行起来了，它是一个由PC及芯片制造商联盟开发，视频电子标准协会（VESA）标准化的数字式视频接口标准。

DP的功能和HDMI非常相似，主要用于视频传输。DP的版本和发展历程可以说，和HDMI非常相似，主要包含：DP 1.0——DP 1.4、DP 2.0等几大版本，目前主流的是DP 1.2和DP 1.4。

DP 1.0

2006年5月，正式发布DP 1.0，带宽10.8Gbps，理论支持2K视频传输，传输线限长2米，目前已停用。

DP 1.1a

2008年1月，发布DP 1.1a，DP 1.1新增光纤等其他传输介质，使传输距离增长。

DP 1.2

2010年1月，视频电子标准协会（VESA）发布DP 1.2，带宽提升至21.6Gbps，支持4K（4096X2160）60Hz，向下兼容DP 1.1a，同时增强音频功能。

• 2012年5月，发布DP 1.2a

https://www.displayport.org/pr/vesa-introduces-displayport-v1-2-the-most-comprehensive-and-innovative-display-interface-available/

DP 1.3

2014年9月，发布DP 1.3，带宽提升至32.4Gbps，支持8K（7680X4320）视频传输（目前已被DP 1.4替代）。

https://www.displayport.org/pr/vesa-introduces-displayport-v1-2-the-most-comprehensive-and-innovative-display-interface-available/

DP 1.4

2016年3月，发布DP 1.4，基于DP 1.3规范改进，带宽不变，但引入了显示压缩流技术，支持8K60Hz，或4K120Hz，同时音频提升到32声道1536 KHz采样率。

https://www.displayport.org/pr/vesa-publishes-displayport-standard-version-1-4/

DP 2.0

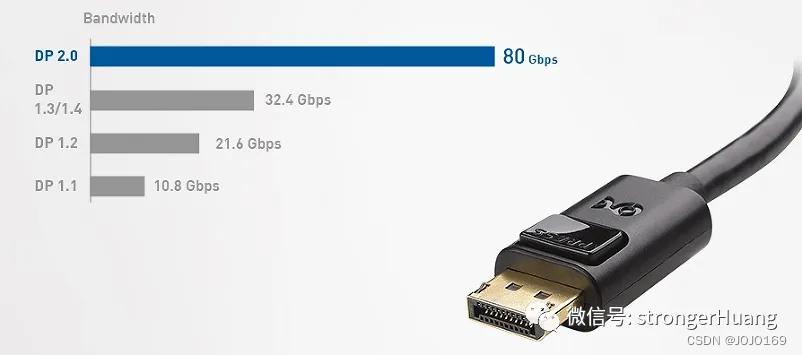

2019年6月，发布DP 2.0，升级多个重大功能。带宽提升至80Gbps，最大支持16K（15360×8640）、60Hz、HDR。

DP 2.0的优势在原生DP连接器和USB Type-C连接器上都得到了体现。通过原生DP连接器或通过USB-C作为DisplayPort Alt Mode的DP 2.0支持三台高分辨率显示器。

https://www.displayport.org/pr/vesa-publishes-displayport-2-0-video-standard-enabling-support-for-beyond-8k-resolutions-higher-refresh-rates-for-4k-hdr-and-virtual-reality-applications/

DP相关接口

除了标准的DP接口之外，其实还有很多DP相关，或DP变种的接口。

eDP：Embedded DisplayPort，嵌入式DP接口，应用嵌入式领域，最少只需5根线即可实现图像传输。

Mini DisplayPort，苹果公司发布的一款微型DP接口。
