FOC这几张流程图一定要看懂了

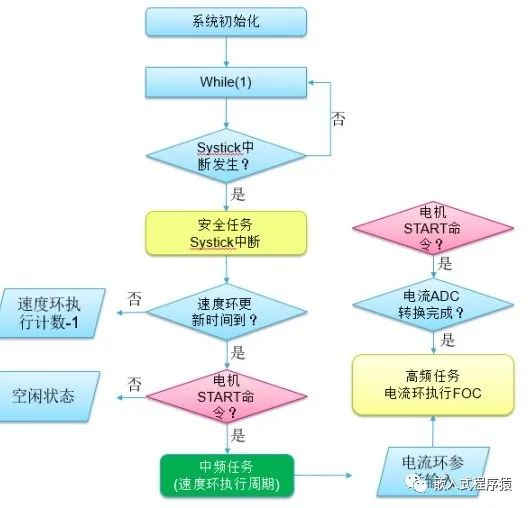

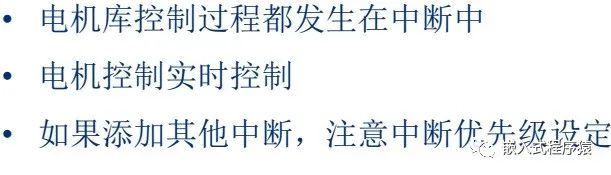

在永磁同步电机和直流无刷电机的控制中,要得到高精度的控制效果,就会使用FOC算法控制,而FOC算法一般我们都是在中断中去完成,而ST的官方MC SDK生成的也是在中断中完成。而其中ADC的采样,PWM的完成都需要特别注意,下面的几个流程图对FOC的理解有很清楚的帮助,

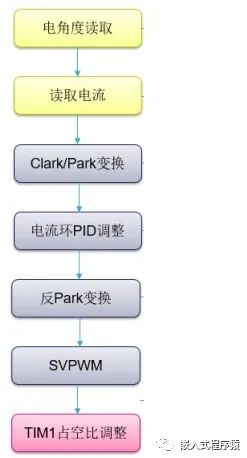

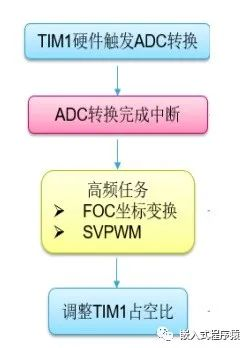

ADC的采样由TIM硬件出发完成,并且在这个中断中完成坐标变换,PWM输出完成。

FOC算法的实现对电机控制精度有很大提高,而FOC算法在新版的ST电机控制SDK中提供,对电机控制工程师有很大的帮助,对入门的工程师有更大的引导和学习,降低了入门难度。

而除过 这些外,还需要注意一些保护,像过流过压,过温,欠压。更多内容欢迎大家继续关注嵌入式程序猿

文中图片来源于网络,版权归原作者多有。

### 直流无刷电机 FOC 控制流程 对于直流无刷电机采用磁场定向控制(Field-Oriented Control, FOC)技术,其核心在于通过复杂的算法实现对电机的有效控制。FOC 技术能够精确地控制磁场大小与方向,从而确保电机转矩平稳、噪声低以及效率高,并具备快速的动态响应能力[^2]。 #### FOC 控制基本原理 在实施 FOC 过程中,主要步骤如下: 1. **坐标变换**:将三相静止坐标系下的电流转换到两相同步旋转坐标系下; 2. **解耦调节**:分离励磁分量和转矩分量以便独立调控; 3. **PI 调节器计算**:基于设定的目标值调整实际测量值得到误差信号并经过 PI 处理得到新的目标 d-q 坐标轴上的电压指令; 4. **逆向坐标变换**:再把上述获得的新电压指令从 dq 同步旋转坐标系反变换回 abc 静止坐标系; 5. **PWM 输出驱动**:最后生成 PWM 波形用于驱动功率模块中的 MOSFET 或 IGBT 开关元件完成最终的电力传输给定子绕组供电。 以下是简化版的 FOC 控制流程图描述: ```plaintext +-------------------+ | 传感器采样 | | (位置/速度/电流) | +--------+----------+ | v +--------v-----------+ | Clarke 变换 | | (abc -> αβ) | +--------+-----------+ | v +--------v------------+ | Park 变换 | | (αβ0 -> dq0) | +--------+------------+ | v +--------v-------------+ | 解耦 & PI 控制 | | (d-axis/q-axis) | +--------+-------------+ | v +--------v--+ | Inverse Clarke 变换 | | (αβ -> abc) | +--------+---------------+ | v +--------v---------------+ | PWM 发生器 | | (生成门极脉冲序列) | +-----------------------+ ``` 此图表展示了从原始数据采集到最后形成 PWM 信号的过程,其中包含了必要的数学运算以适应不同阶段的需求。值得注意的是,在实际应用中可能还会涉及到其他辅助功能如过载保护等未在此处体现出来。
