硬件设计-PCIe 参考时钟架构

目录

简介

时钟架构

扩频时钟（SSC）

Clock Jitter

SRNS/SRIS Clock Jitter

---

简介

  PCIe Serdes 在时钟驱动下收发串行数据流。Serdes 所用时钟由 PHY 内的 PLL 生成，PLL 的参考时钟由外部提供或从接收数据流中恢复出来。

  PCIe 协议指定标准的参考时钟为 HCSL 电平的 100 MHz 时钟，Gen1~Gen4 下要求收发端参考时钟精度在 ±300 ppm 以内，Gen5 要求频率稳定性 ±100 ppm。在 FPGA 应用中，为了兼顾其他 IP，采用 LVCMOS/LVDS/LVPECL 电平 125 MHz/250 MHz 的方案也较为常见。

时钟架构

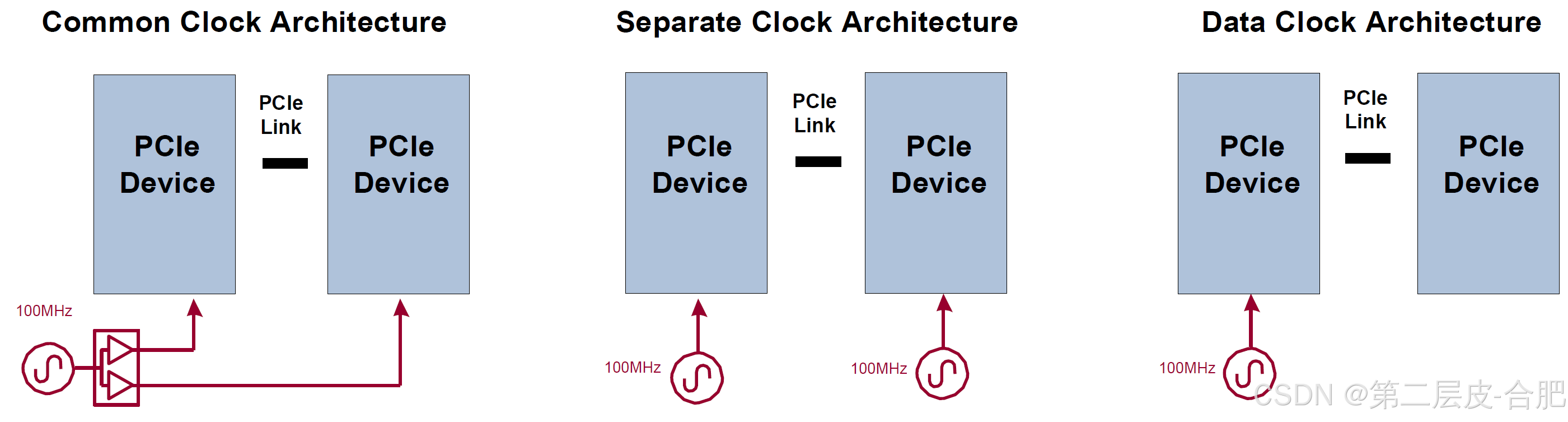

  PCIe 时钟架构是指 PCIe 系统中收发端设备给定参考时钟的方案。PCIe 有 3 种时钟架构（图 1），分别为：Common Clock Architecture (CC)，Separate Clock Architecture 和 Data Clock Architecture。

Common Clock Architecture
  Common Clock Architecture (CC)，通用参考时钟架构，收发端共享同一个参考时钟。三种 PCIe 参考时钟架构中，Common Clock 是最为常用的一种时钟架构，采用 Common Clock 支持时钟扩频（SSC, Spread Spectrum Clock） 且对参考时钟的要求不如 Separate Clock 方案严苛。Common Clock 对于频率稳定性的要求是 ±300 ppm。对于适用同一 Common Clock 作为参考时钟的 PCIe 设备，所有设备间的时钟偏斜（Clock Skew）必须保持在 12 ns 以内，这无疑对大型电路板上或跨板的 PCIe 设备间布局布线形成巨大挑战。

Separate Clock Architecture
  Separate Clock Architecture，收发端采用独立的参考时钟，根据有无 SSC 可进一步分为 SRNS ( Separate Refclk with No SSC) 及 SRIS (Separate Refclk with Independent SSC)。

  对于收发端采用独立参考时钟的方案，其收发端独立使用不同的参考时钟源，无需单独传递时钟，对布局布线的要求更宽松。SRNS 允许 ±300 ppm (600ppm)，而 SRIS 允许 ±2800 ppm (5600 ppm，其中SSC允许 5000ppm，TX/RX允许 600 ppm）。

  若 PCIe 设备开启了 SRIS，其发生 SKP 的频率应该加大，同时加大弹性缓存（Elastic Buffer）的深度。弹性缓存加大使得延时更大，在一定程度上降低了 performance。对于一条 PCIe 链路，如何知道要不要采用 SRIS 呢？遗憾的是，目前尚没有机制实现收发端之间的 SRIS 协商。

Data Clock Architecture
  Data Clock Architecture，仅发送端需要 Refclk，接收端无需外部 RefClk，其 CDR （Clock Data Recovery，时钟数据恢复）的 Refclk 参考时钟从数据流中恢复出来。Data Clock 时钟方案是三种方案中最易实现的方案，其无需外部参考时钟，在数据流中携带有时钟信息，接收端接收数据流并从中恢复出时钟供给其 CDR 作参考时钟。Data Clock 时钟方案仅适用于 Gen2 及 Gen3，单 lane 单向最高速率 8GT/s。

扩频时钟（SSC）

  扩频时钟可以抑制电磁干扰（EMI）。为了降低 PCIe 时钟及数据线的电磁辐射、增强高速数据传输可靠性，PCIe 时钟可以采用 SSC 对参考进行时钟扩频。Gen1~Gen5 都支持 SSC，但只有 Gen3 及以上支持 SRIS。

  PCIe 扩频模式为向下扩频，扩频范围为-0.5%~0%，确保最大频率在标称频率之下。最大调制幅度为 -0.5%！

  调制频率为 30 KHz ~ 33 KHz，确保 PLL 能够跟得上，同时减小音频噪声的引入。调制波形采用三角波，该波形易于实现，且调制后的频谱接近均匀分布。

  注意：30 KHz ~ 33 KHz 是指频率随时间周期变化的频率，不是展宽的带宽，带宽为时钟频率的 0.5% 。

 

Clock Jitter

Common Clock 与 Data Clock Jitter

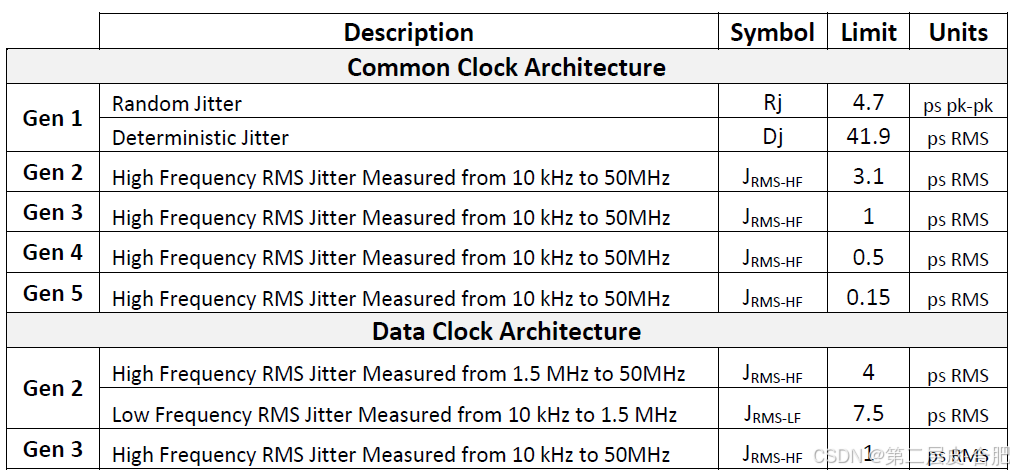

  随着 PCIe 速率的提升，其对时钟抖动 (Jitter) 的要求也越来越严苛。图 2 为 Common Clock 及 Data Clock 模式下的不同 PCIe 速率对 Jitter 的要求。

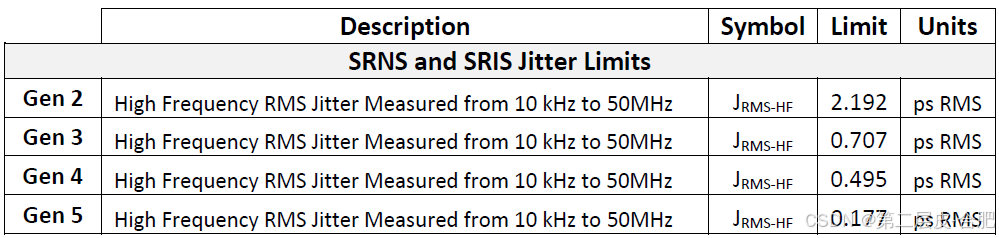

SRNS/SRIS Clock Jitter

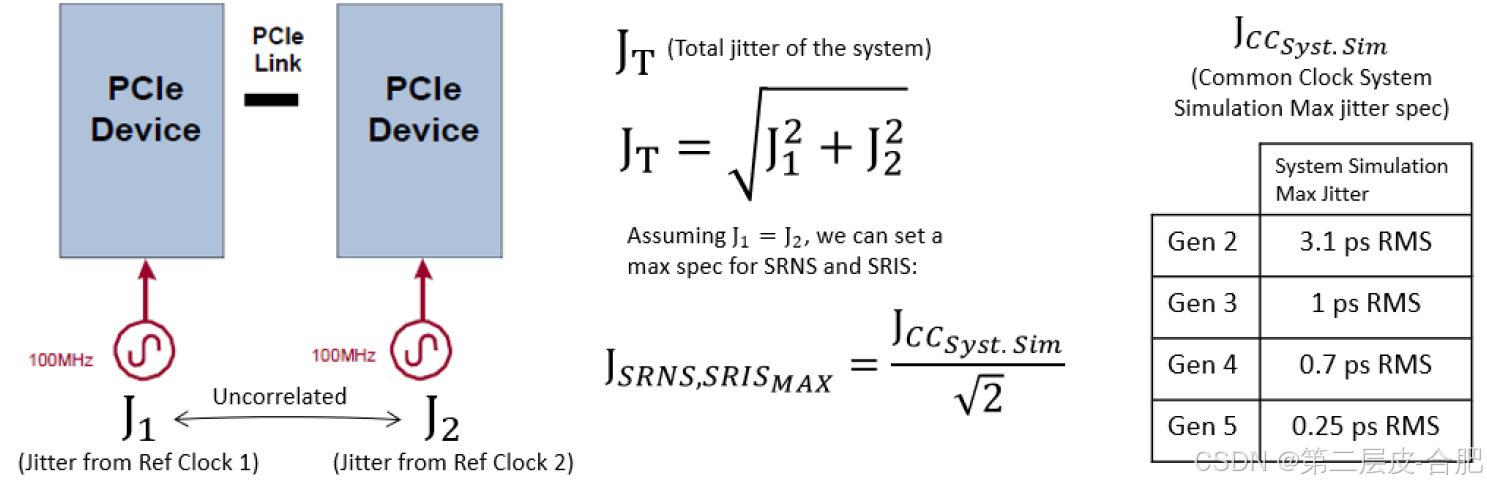

  目前尚未出台 SRNS/SRIS 模式下 Gen4/Gen5 的 Jitter Limit，现有的 SRNS/SRIS Jitter Limit 是基于 Common Clock Jitter Limit 等效推算出来的。

​

​

注意：Common Clock 及 Data Clock 时，考虑到长距离时钟线上的耦合噪声，标准中给定的 Limit 是要比仿真结果小的，比如系统仿真 Gen5 的 Clock Jitter Limit 是0.25 ps RMS，标准中给定的是 0.15 ps RMS。但采用 Seoparate Clock 架构的 PCIe 系统，其收发端各自有一个独立的时钟源，消除了时钟线的耦合噪声，其 Jitter Limit 仍采用仿真结果。
