本文介绍了CAN总线数据链路层的各种帧类型，包括数据帧、远程帧、错误帧、过载帧和帧间隔，以及帧结构的详细组成部分如帧起始、仲裁段、控制段、数据段、CRC段、ACK段和帧结束。CAN总线采用多主通信，通过仲裁机制决定报文的发送优先级，ID值越小优先级越高。同时，讲解了CRC校验和总线空闲状态的判断条件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

CAN报文帧种类：

  • 数据帧：用于发送节点向接收节点传送数据，是使用最多的帧类型
  • 远程帧：用于接收节点向某个发送节点请求数据
  • 错误帧：用于当某节点检测出错误时向其他节点通知错误的帧
  • 过载帧：用于接收节点向发送节点通知自身接收能力的帧
  • 帧间隔：将数据帧或远程帧与前面的帧分离的帧

数据帧分为：标准帧和扩展帧。

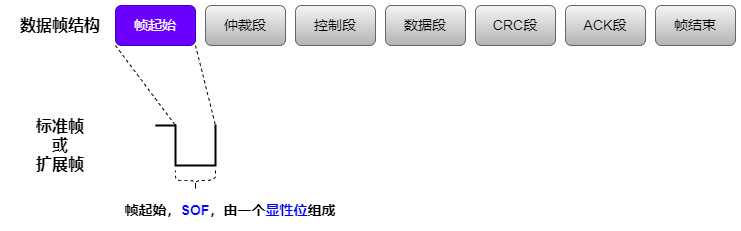

数据帧结构的起始bit位是：帧起始

帧起始

CAN总线空闲时，总线保持隐性位状态。当数据帧发送到总线上时，数据帧的起始位-帧起始是一个显性位，也就是此bit位的值为0。当接收节点从总线上检测到显性位时，开始同步。

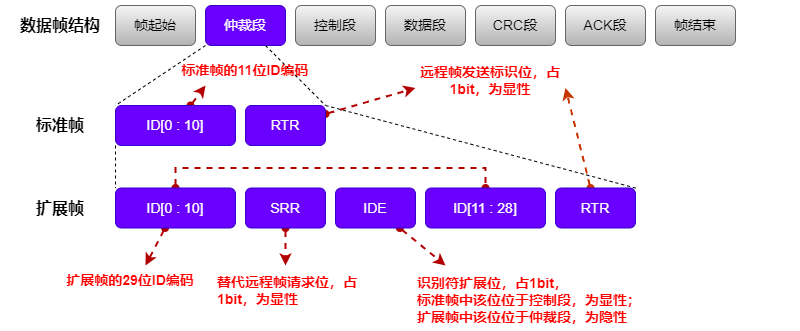

仲裁段：

仲裁段

仲裁段的最主要内容是数据帧的ID。标准帧的ID长度为11 bits，扩展帧的ID长度为29 bits。

CAN通信的节点间采用多主通信方式。什么是多主通信？就是每个节点都可以
