Allegro各层简介

最新推荐文章于 2023-11-30 09:39:49 发布
最新推荐文章于 2023-11-30 09:39:49 发布
阅读量1.4w 收藏 175
点赞数 11
分类专栏： 【EDA】Cadence Allegro
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wsq_666/article/details/119054284
版权

1.Allegro的整体分层可以分为大类Class和小类Subclass，常用的Class如下

Board Geometry 总体层叠，做板框、标注和丝印等等
Etch 铜皮、电气连线
Boundary
Package Geometry 封装
Ref Des 位号

在这里插入图片描述

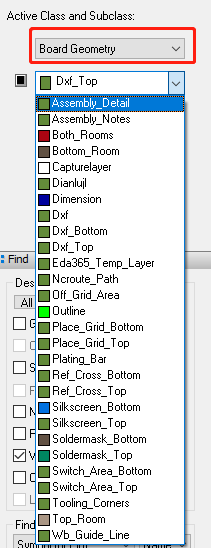

2.常用的Subclass如下

Outline 板框层
Assembly_Top 装配顶层
Assembly_Bottom 装配底层
Place_Bound_Top 封装外形顶层
Place_Bound_Bottom 封装外形底层
Sikscreen_Top 丝印顶层
Sikscreen_Bottom 丝印底层
Soldermask_Top 阻焊顶层-用于开窗
Soldermask_Bottom 阻焊底层-用于开窗

在这里插入图片描述

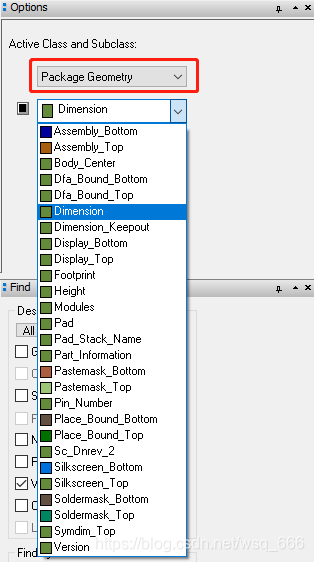

Package Geometry 封装层叠

Pin_Number 封装引脚号

Sikscreen_Top 丝印顶层
Sikscreen_Bottom 丝印底层
Soldermask_Top 阻焊顶层
Soldermask_Bottom 阻焊底层

在这里插入图片描述
