半加器、全加器的FPGA实现

1、什么是半加器、全加器？

        半加器电路是指对两个输入数据位相加，输出一个结果位和进位，没有进位输入的加法器电路。 是实现两个一位二进制数的加法运算电路。
        全加器是在半加器的基础上的升级版，除了加数和被加数加和外还要加前上一级传进来的进位信号。

2、如何写一个半加器模块？

2.1、设计方法

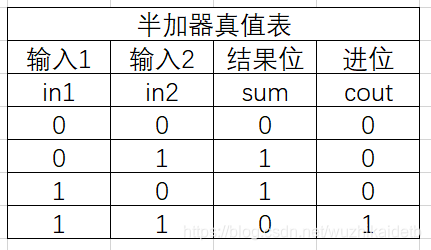

        半加器有两个1位2进制数输入，输出1个进位、1个结果位。真值表如下：

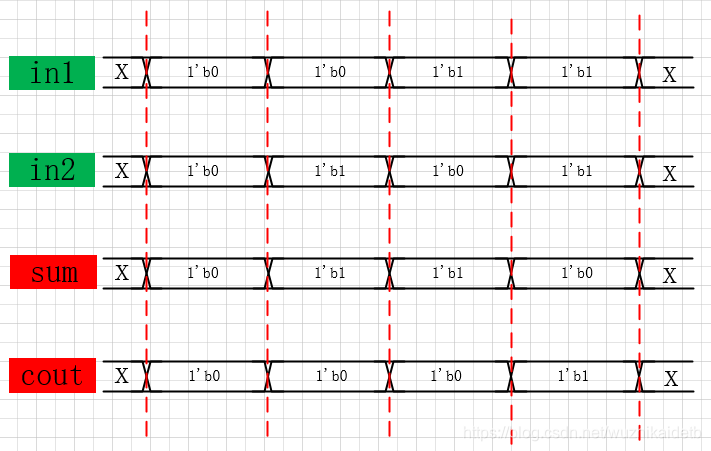

        根据真值表，可以绘制出半加器的波形图：

• in1：加数1，2进制，1位
• in2：加数2，2进制，1位
• sum：结果位，2进制，1位
• cout：进位，2进制，1位

2.2、Verilog实现

        根据上面的波形图可以编写Verilog代码如下：

/* //方法1：直接使用加法（assign语句）进行计算
module half_adder(
	input		in1,	//加数1
	input 		in2,	//加数2
	output		sum,	//两个数的加和
	output		cout	//加数和的进位
);
//使用拼接运算符分别表示：和 与 进位
assign {cout,sum} = in1 + in2;

endmodule */

/* //方法2：使用always块
module half_adder(
	input			in1,	//加数1
	input 			in2,	//加数2
	output  reg		sum,	//两个数的加和
	output	reg		cout	//加数和的进位
);
//使用拼接运算符分别表示：和 与 进位
always@(*)begin
	{cout,sum} = in1 + in2;
end

endmodule */

//方法3：根据真值表把组合逻辑电路化简成与非门的形式
/**************真值表
   in1	   in2	  summ	  cout
	0		0		0		0
	0		1		1		0
	1		0		1		0
	1		1		0		1
******/
//与非门化简有	sum = in1 ^ in2;	cout = in1 & in2
module half_adder(
	input	in1,	//加数1
	input 	in2,	//加数2
	output	sum,	//两个数的加和
	output	cout	//加数和的进位
);
//根据化简结果分别表示：和 与 进位
assign sum = in1 ^ in2;
assign cout = in1 & in2;

endmodule

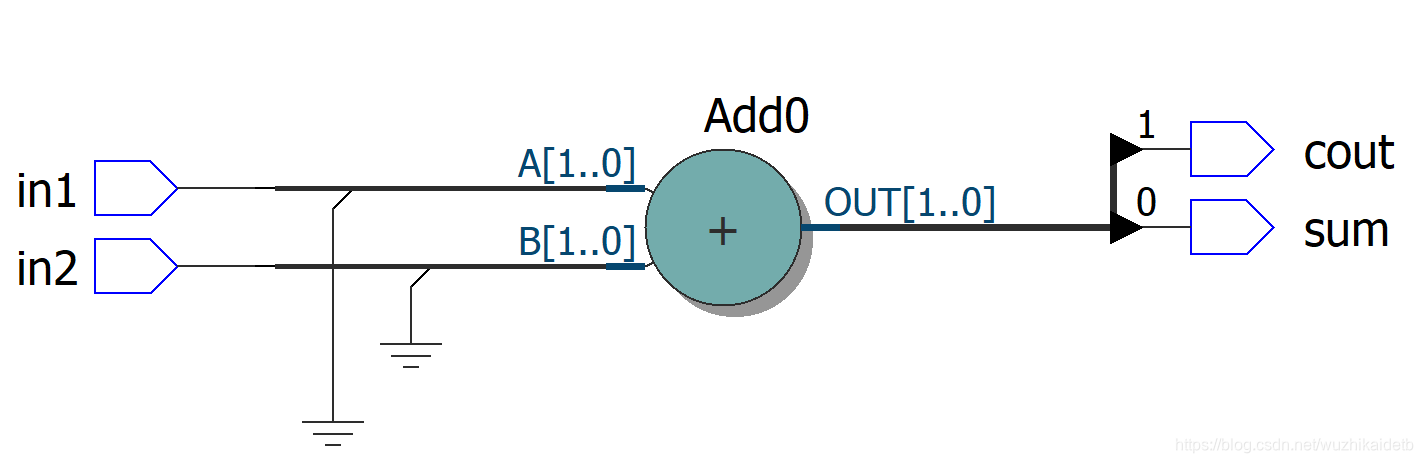

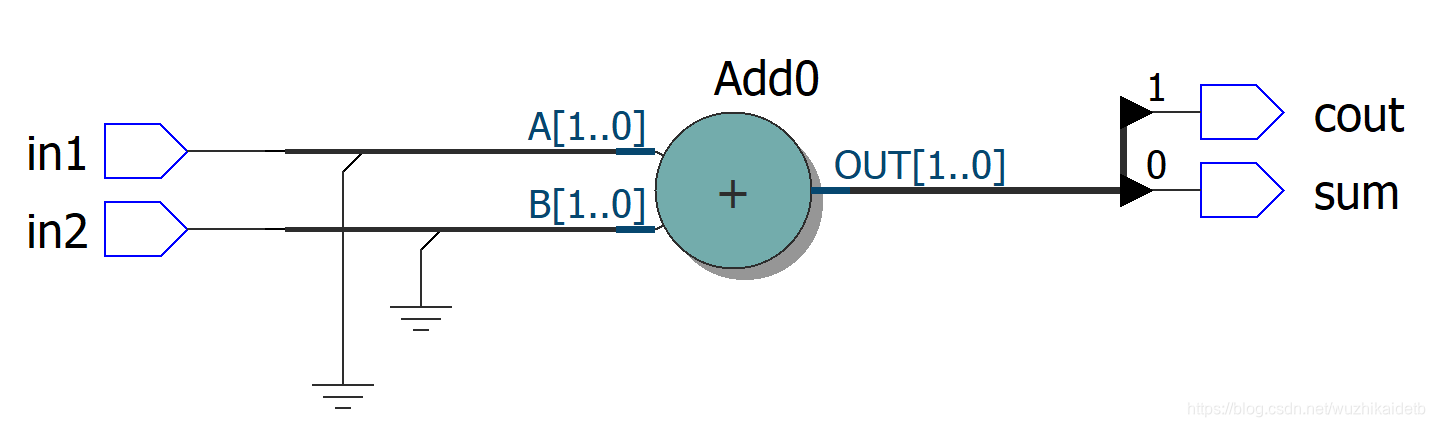

        在这里提供了三种实现的方法。三种方法分别生成的RTL视图如下：



• 方法1、方法2生成的RTL视图相同，这说明这两种方法是组合逻辑电路的两种不同表达形式
• 方法1、2因为使用了位拼接、加法运算，所以生成的电路里含有半加器

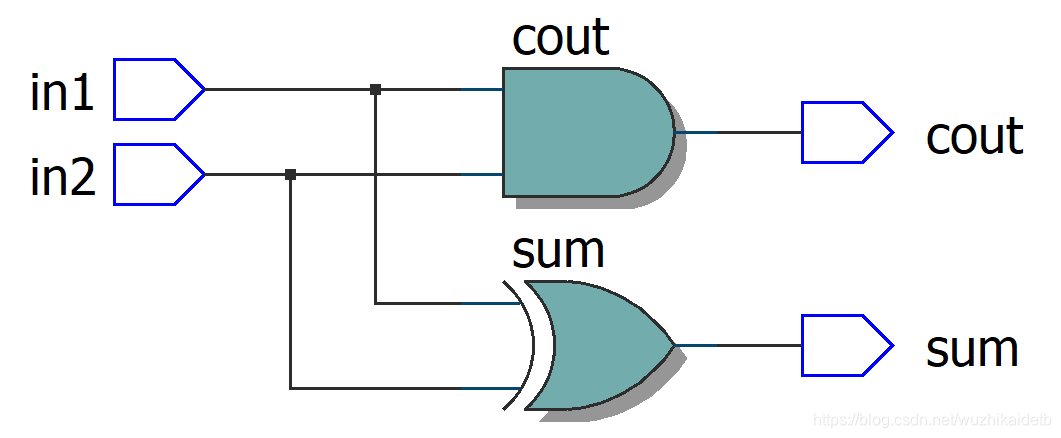

• 方法3使用组合逻辑：异或生成结果位、与逻辑生成进位

2.3、Testbench

        Testbench文件如下：

`timescale 1ns/1ns				//时间刻度：单位1ns,精度1ns

module tb_half_adder();			//仿真模块

//输入reg 定义
reg	in1;
reg in2;

//输出wire定义
wire cout;
wire sum;

//设置初始化条件
initial begin
	in1<=1'b0;					//初始化为0
	in2<=1'b0;					//初始化为0
end

//产生激励条件
//always #10：表示每10个时钟周期实现后面的操作
always #10 in1<= $random %2;	//每10个时钟周期产生1个随机数
								//然后对随机数模2（结果要么0、要么1），再将其赋值给加数1
always #10 in2<= $random %2;	//同上

//例化被测试模块
half_adder u_half_adder(
	.in1(in1),
	.in2(in2),

	.sum(sum),
	.cout(cout)
);

endmodule

2.4、仿真结果

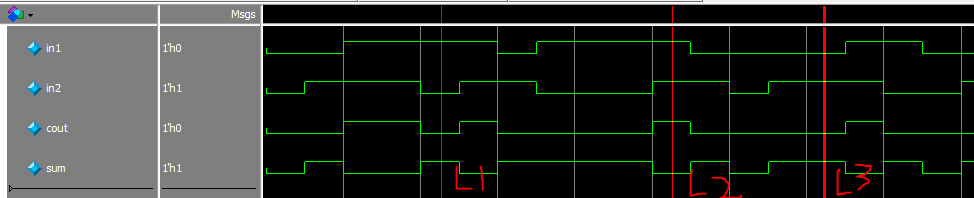

        使用ModelSim执行仿真，仿真出来的波形如下所示：

        因为激励是随机产生的，我们这里就随便取三个点来验证。从波形图可以看到：

• L1：in1 in2 sum cout 分别为1010
• L1：in1 in2 sum cout 分别为1101
• L1：in1 in2 sum cout 分别为0110
• L1、L2、L3 这三个点的输出都是符合真值表的

3、如何写一个全加器模块？

3.1、设计方法

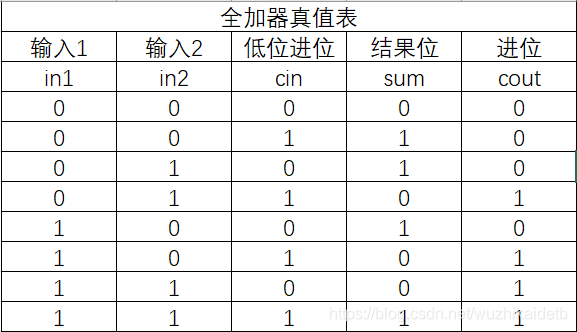

全加器有两个1位2进制数输入，一个低位传来的进位；输出1个进位、1个结果位。全加器的真值表如下：



        不难发现，低位的进位输入其实就相当于一个输入（可以称之为输入3）。

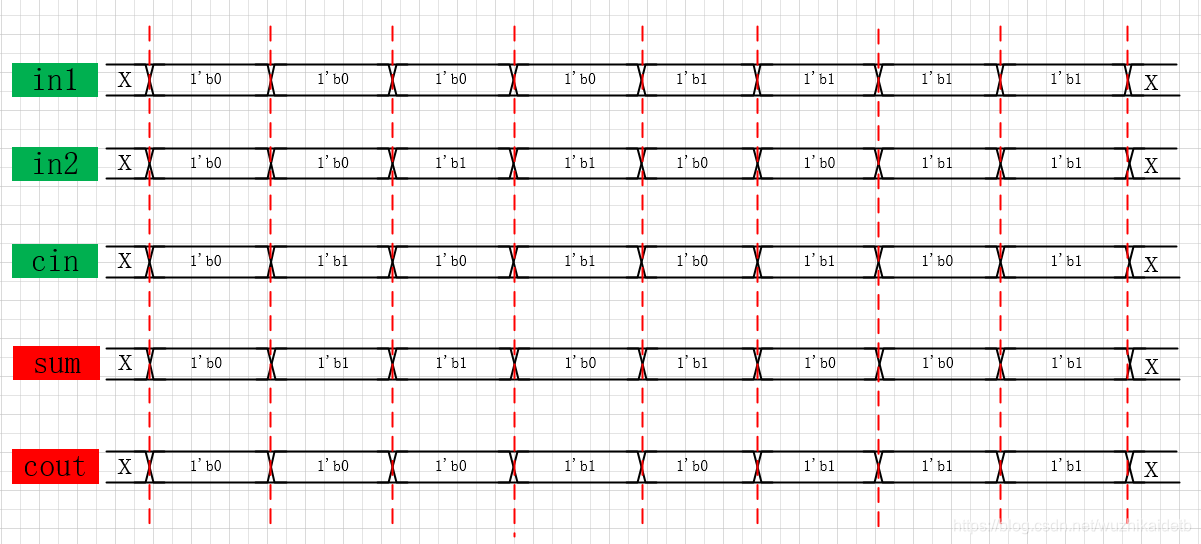

        根据真值表，可以绘制出全加器的波形图：

3.2、Verilog实现

        根据上面的波形图可以编写Verilog代码如下：

//全加器
module full_adder(
	input		in1,	//加数1
	input 		in2,	//加数2
	input 		cin,	//低位向高位的进位
	output		sum,	//两个数的加和
	output		cout	//加数和的进位
);

assign {cout,sum} = in1 + in2 + cin;	//使用位拼接 和 加法运算

endmodule

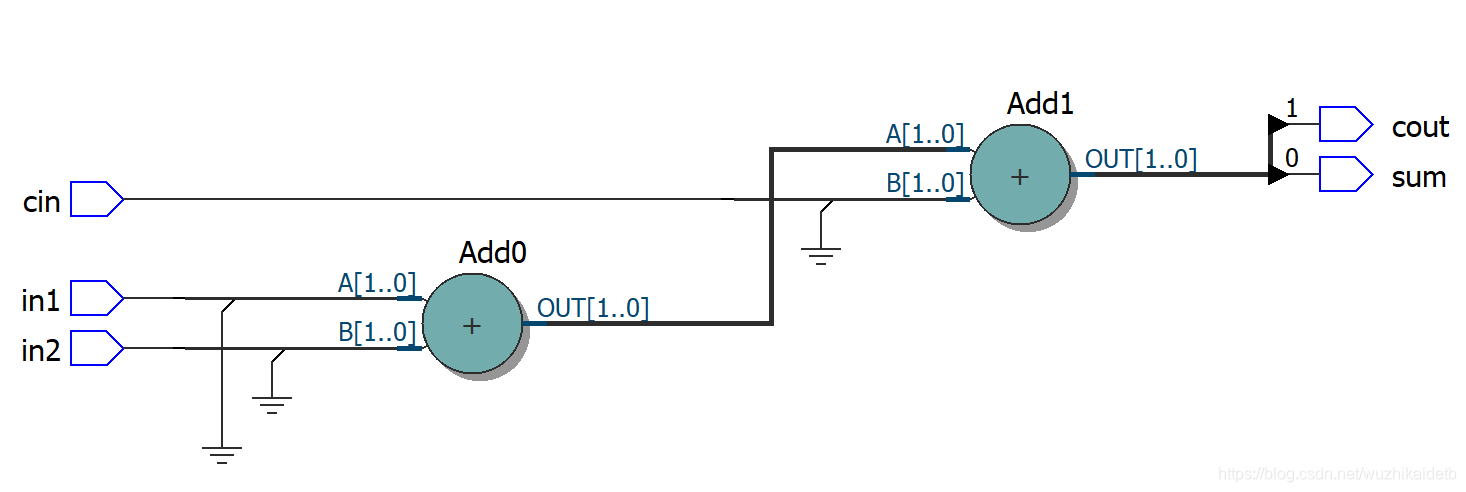

        RTL视图如下：

3.3、Testbench

        Testbench文件如下：

`timescale 1ns/1ns				//时间刻度：单位1ns,精度1ns

module tb_full_adder();			//仿真模块

//输入reg 定义
reg	in1;
reg in2;
reg cin;

//输出wire定义
wire cout;
wire sum;

//设置初始化条件
initial begin
	in1<=1'b0;					//初始化为0
	in2<=1'b0;					//初始化为0
	cin<=1'b0;					//初始化为0
end

//产生激励条件
//always #10：表示每10个时钟周期实现后面的操作
always #10 in1<= $random %2;	//每10个时钟周期产生1个随机数
								//然后对随机数模2（结果要么0、要么1），再将其赋值给加数1
always #10 in2<= $random %2;	//同上
always #10 cin<= $random %2;	//同上

//例化被测试模块
full_adder u_full_adder(
	.in1(in1),
	.in2(in2),
	.cin(cin),
	.sum(sum),
	.cout(cout)
);

endmodule

3.4、仿真结果

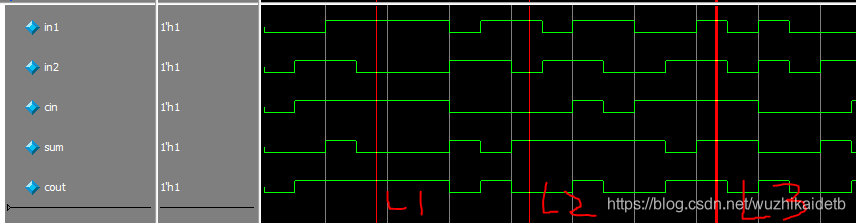

        使用ModelSim执行仿真，仿真出来的波形如下所示：



        因为激励是随机产生的，我们这里就随便取三个点来验证。从波形图可以看到：

• L1：in1 in2 cin sum cout 分别为10101
• L1：in1 in2 cin sum cout 分别为10010
• L1：in1 in2 cin sum cout 分别为11111
• L1、L2、L3 这三个点的输出都是符合真值表的

4、调用半加器实现全加器

4.1、设计方法

前面讲过，全加器不过是在半加器的基础上多了一个低位进位信号（这个信号可以看作是一个加数3）。输出与半加器相同。
那么全加器可以看是三个输入在做加法，那么我们可以先使用一个半加器计算出两个加数1、加数2的结果，在用低位进位（加数3）与之前的结果相加，就可以得到全加器的结果了。
简而言之，我们可以通过调用两个半加器模块来实现全加器。

        再来看一遍半加器和全加器的真值表：

例化第1个半加器模块，输入分别为加数1、加数2、则其输出无外乎4种情况：

• 输入为in1= 0 ，in2 = 0；输出 sum1 = 0，cout1 = 0 ，例化第2个半加器模块，输入分别为sum1 、低位进位cin ，有如下情况：
  1.1 cin =0 ，那么 sum2= 0，cout2 = 0
  1.2 cin =1 ，那么 sum2= 1，cout2 = 0
• 输入为in1= 0 ，in2 = 1；输出 sum1 = 1，cout1 = 0 ，例化第2个半加器模块，输入分别为sum1 、低位进位cin ，有如下情况：
  2.1 cin =0 ，那么 sum2= 1，cout2 = 0
  2.2 cin =1 ，那么 sum2= 0，cout2 = 1
• 输入为in1= 1 ，in2 = 0；输出 sum1 = 1，cout1 = 0 。情况同2
• 输入为in1= 1 ，in2 = 1；输出 sum1 = 0，cout1 = 1，例化第2个半加器模块，输入分别为sum1 、低位进位cin ，有如下情况：
  4.1 cin =0 ，那么 sum2= 0，cout2 = 1
  4.2 cin =1 ，那么 sum2= 1，cout2 = 1



        将上述情况与全加器的真值表对比，发现：

• sum2与全加器的结果为sum相同
• cout则为 cou1 || cout 2

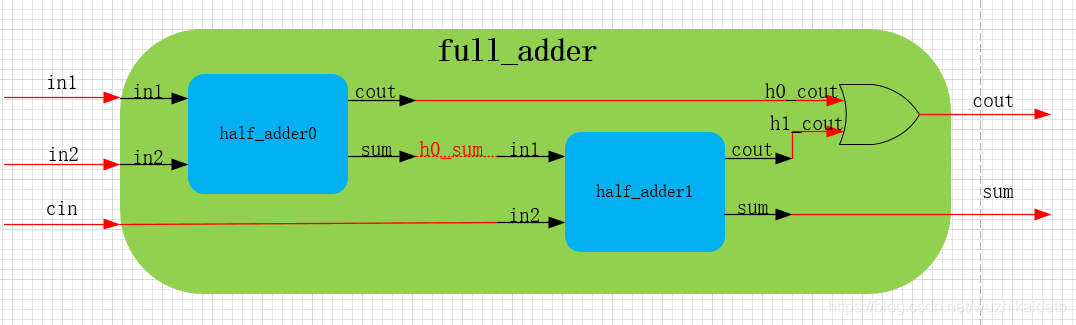

        据此，可以画出实例化的框图：

4.2、Verilog实现

        根据上面的模块框图可以编写Verilog代码如下：

module full_adder(
	input		in1,	//加数1
	input 		in2,	//加数2
	input 		cin,	//低位向高位的进位
	output		sum,	//两个数的加和
	output		cout	//加数和的进位
);
//wire define
//模块之间的连线，结合模块图理解
wire	h0_cout;
wire	h1_cout;
wire	h0_sum;

assign cout = h0_cout || h1_cout;

//例化半加器1
half_adder u1_half_adder(
	.in1(in1),
	.in2(in2),
	.sum(h0_sum),
	.cout(h0_cout)
);

//例化半加器2
half_adder u2_half_adder(
	.in1(h0_sum),
	.in2(cin),
	.sum(sum),
	.cout(h1_cout)
);

endmodule

        生成的RTL视图如下：

        这与之前理论上的框图一致，分别例化了两个半加器模块。

4.3、其他

        Testbench文件同3.3。仿真结果同3.4.
