008 触发器实现三分频

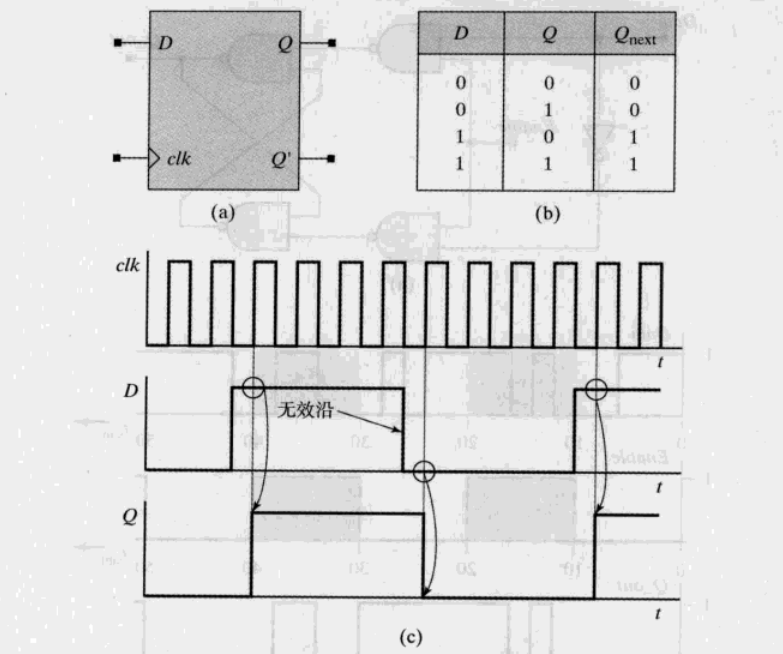

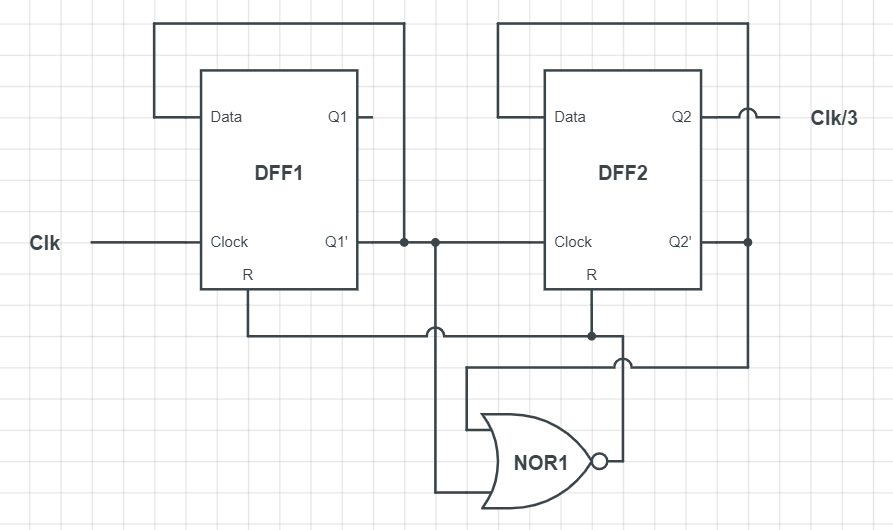

1、D触发器实现

在这里插入图片描述
在这里插入图片描述

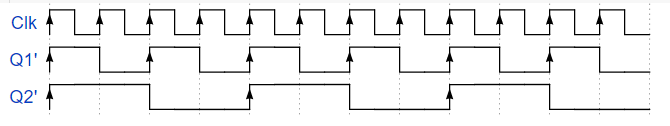

不带NOR1时,就是一个4分频电路,或者说4计数器,11->10->01->00->11

{signal: [
  {name: 'Clk', wave: 'P...........', period: 1},
  {name: 'Q1\'', wave: 'P.....', period: 2},
  {name: 'Q2\'', wave: 'P..', period: 4}
]}

在这里插入图片描述
加了NOR以后,也就是每次到00时会复位,11->10->01->11,这样得到了占空比2/3的3分频信号,将该信号在下降沿缓存一级,然后相于,就得到了占空比50%的3分频信号

{signal: [
  {name: 'Clk', wave: 'P...........', period: 1},
  {name: 'Q1\'', wave: 'hlh.lh.lh.lh', period: 1},
  {name: 'Q2\'', wave: 'h.lh.lh.lh.l', period: 1},
  {name: 'Q2\'Q1\'', wave: '345345345345', period: 1, data: ['11', '10', '01', '11', '10', '01', '11', '10', '01', '11', '10', '01']},
]}

在这里插入图片描述

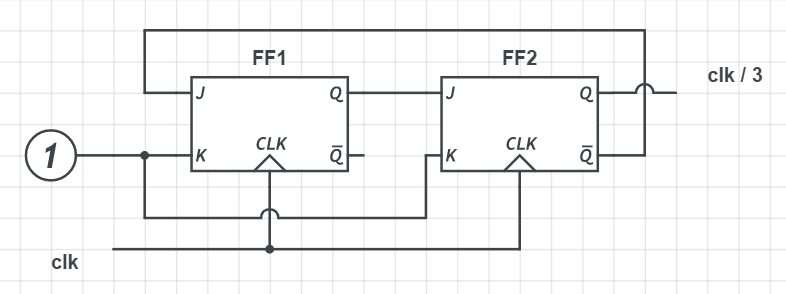

2、JK触发器实现

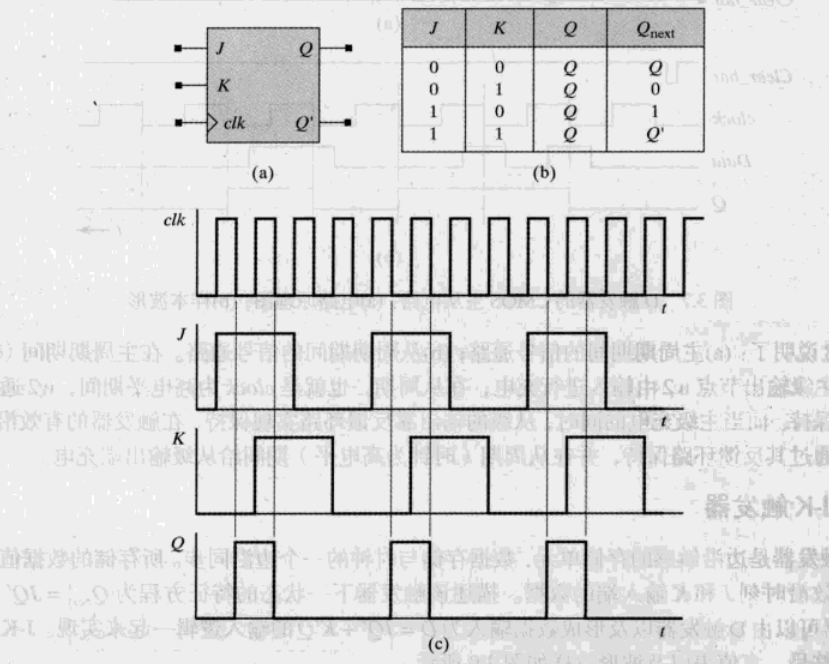

J类似set,K类似Reset,JK同时起作用是反转,JK都不起作用保持
在这里插入图片描述
在这里插入图片描述

Q1Q2J2、Q1Q2J1、Q2’
00001
10101
10010
00001

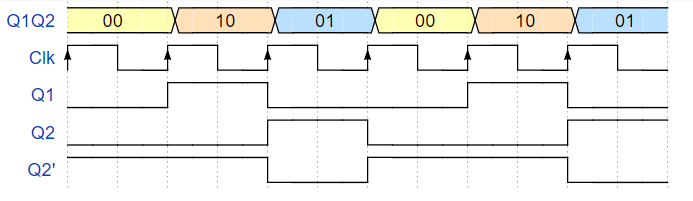

{signal: [
  {name: 'Q1Q2', wave: '345345', period: 2, data: ['00', '10', '01', '00', '10', '01']},
  {name: 'Clk', wave: 'P.....', period: 2},
  {name: 'Q1', wave: 'lhl.hl', period: 2},
  {name: 'Q2', wave: 'l.hl.h', period: 2},
  {name: 'Q2\'', wave: 'h.lh.l', period: 2}
]}

在这里插入图片描述

https://www.circuitlab.com/
https://wavedrom.com/editor.html
