UE5 三个欧拉角Roll、Picth、Yaw及FRotator

---

前言

在游戏开发中，旋转是非常重要的操作。例如，我们可能需要将玩家角色绕Z轴旋转来实现转向、将摄像机绕Y轴旋转来实现俯仰等。在UE5.2中，我们可以使用三个欧拉角Pitch、Yaw、Roll及FRotator来实现旋转。

---

一、三个欧拉角Roll、Picth、Yaw

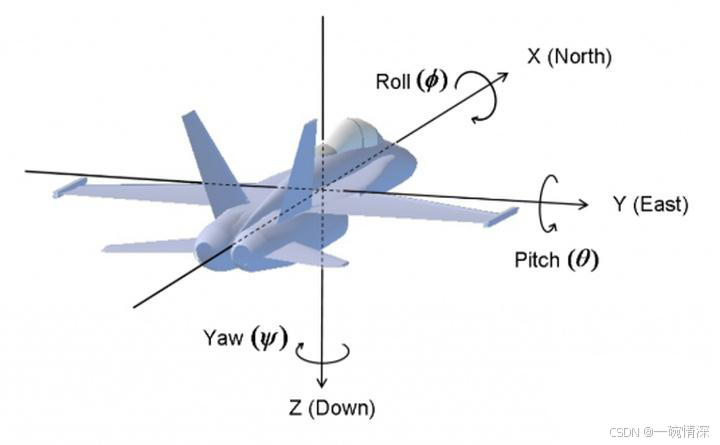

UE 向开发者提供旋转物体的方式是三个欧拉角：Roll、Picth、Yaw。Roll 是滚动角，Pitch 是俯仰角、Yaw 是偏航角。通过这三个角就能控制物体的旋转，确定一个物体的朝向。

滚动角 Roll

Roll 表示物体围绕红色 X轴 旋转的角度，范围为-180到180度。

俯仰角 Pitch

Picth 表示物体围绕绿色 Y轴 旋转的角度，范围为-90到90度。

偏航角 Yaw

Yaw 表示物体围绕蓝色 Z轴 旋转的角度，范围通常无限制。

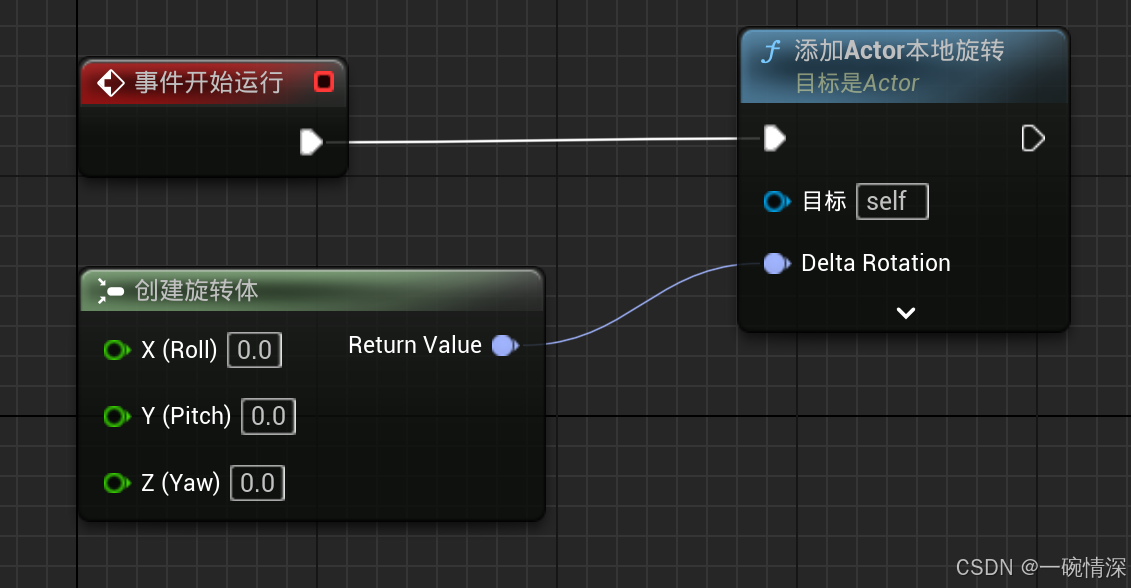

蓝图使用图示：

理论上的角度范围，Roll（翻滚角）、Pitch（俯仰角）、Yaw（偏航角） 的取值范围理论上可以是 任意实数（如 -720°、1080° 等）。

但 UE5 会通过 角度归一化（Angle Normalization） 自动将角度转换到 [-180°, 180°] 或 [-90°, 90°) 的等效范围内。

例如：设置 Yaw = 450° 会被转换为 90°（450° - 360° = 90°）。

二、实际应用

角色控制：

• Roll 通常不用于基础角色控制，但可用于特殊效果（如载具翻滚）。
• Pitch 控制视角垂直方向（如鼠标上下移动抬头看天或低头看地）。
• Yaw 控制角色水平旋转（如鼠标左右移动控制视角方向）。

摄像机：

• 组合使用 Pitch 和 Yaw 实现自由视角。
• Roll 可模拟手持摄像机的倾斜效果。

物理模拟：

• 飞行器（飞机、无人机）需要同时控制三个角度。

三、旋转类FRotator

FRotator 是 UE 用来封装三个欧拉角 Roll 、Picth、Yaw 的类。开发者经常需要与 FRotator 打交道，就像需要和表示物体位置的 FVector 打交道一样。

FRotator 是三个欧拉角Picth、Yaw、Roll的封装类

FRotator 有三个成员变量：Picth、Yaw、Roll，正好是三个欧拉角。因此，我们可以说 FRotator 是封装三个欧拉角 Picth、Yaw、Roll 的类。FRotator类还提供了一些方便的函数，例如Add、GetForwardVector、GetRightVector等。使用这些函数可以方便地进行旋转操作。

我们可以使用以下代码创建一个FRotator对象：

FRotator Rotation(0.f, 45.f, 0.f);

上述代码表示创建一个绕Z轴旋转45度（绕自身轴旋转，如原地转向）的FRotator对象。我们可以使用以下代码将一个Actor绕Z轴旋转45度：

Actor->SetActorRotation(Rotation);

除了SetActorRotation函数外，还有其他函数可以设置旋转。例如，我们可以使用以下代码将一个摄像机绕Y轴旋转：

Camera->SetWorldRotation(FRotator(45.f, 0.f, 0.f));

上述代码表示创建一个绕Y轴旋转45度（歪头旋转）的FRotator对象，并将摄像机的世界旋转设置为该FRotator对象。

FRotator 多用于对外接口，FQuat 多用于内部实现

在游戏引擎内部，通常使用四元数来表示旋转，因为四元数能轻易地串接旋转以及进行旋转插值。UE 也不例外。在 UE 内部，使用 FQuat 表示四元数，并用来进行旋转计算。但是四元数并不容易直观理解，在一点上不如欧拉角。为了平衡这一矛盾，UE 就多使用 FRotator 对外提供接口，而 FQuat 多用于实现 UE 内部的功能。换言之，游戏开发者多关注 FRotator，而引擎开发者更注重 FQuat。FRotator 与 FQuat 之间的关系，可以概括为 FRotator 多用于对外接口，FQuat 多用于内部实现，且二者之间可以相互转换。

使用FRotator类可以非常方便地进行旋转操作。例如，我们可以使用以下代码将一个Actor绕Z轴旋转90度：

FRotator Rotation(0.f, 90.f, 0.f);
Actor->SetActorRotation(Rotation);

除了使用FRotator类外，我们还可以使用旋转矩阵来进行旋转操作。在UE5.2中，我们可以使用FMatrix类来表示旋转矩阵。FMatrix 类包含一个3x3的矩阵，表示三个轴的旋转矩阵。

使用 FMatrix 类可以进行更加复杂的旋转操作。例如，我们可以使用以下代码将一个Actor绕任意轴旋转：

FVector Axis(1.f, 1.f, 0.f);
float Angle = 45.f;
FMatrix Rotation = FMatrix::MakeRotationAxis(Axis, FMath::DegreesToRadians(Angle));
Actor->SetActorTransform(FTransform(Rotation, Actor->GetActorLocation()));

在上面的代码中，我们使用FMatrix::MakeRotationAxis函数创建了一个绕任意轴旋转的矩阵，并将其应用到了Actor上。

总结

在UE5.2中，使用三个欧拉角Pitch、Yaw、Roll及FRotator可以非常方便地进行旋转操作。无论是实现玩家角色的转向、摄像机的俯仰还是其他旋转操作，都可以使用FRotator类轻松实现。我们可以使用FRotator类和FMatrix类来实现旋转操作。无论是简单的绕单个轴旋转，还是复杂的绕任意轴旋转，都可以通过这两个类来实现。
