硬件开发——USB2.0

硬件开发——USB2.0

小狼@http://blog.csdn.net/xiaolangyangyang

---

1、电气特性

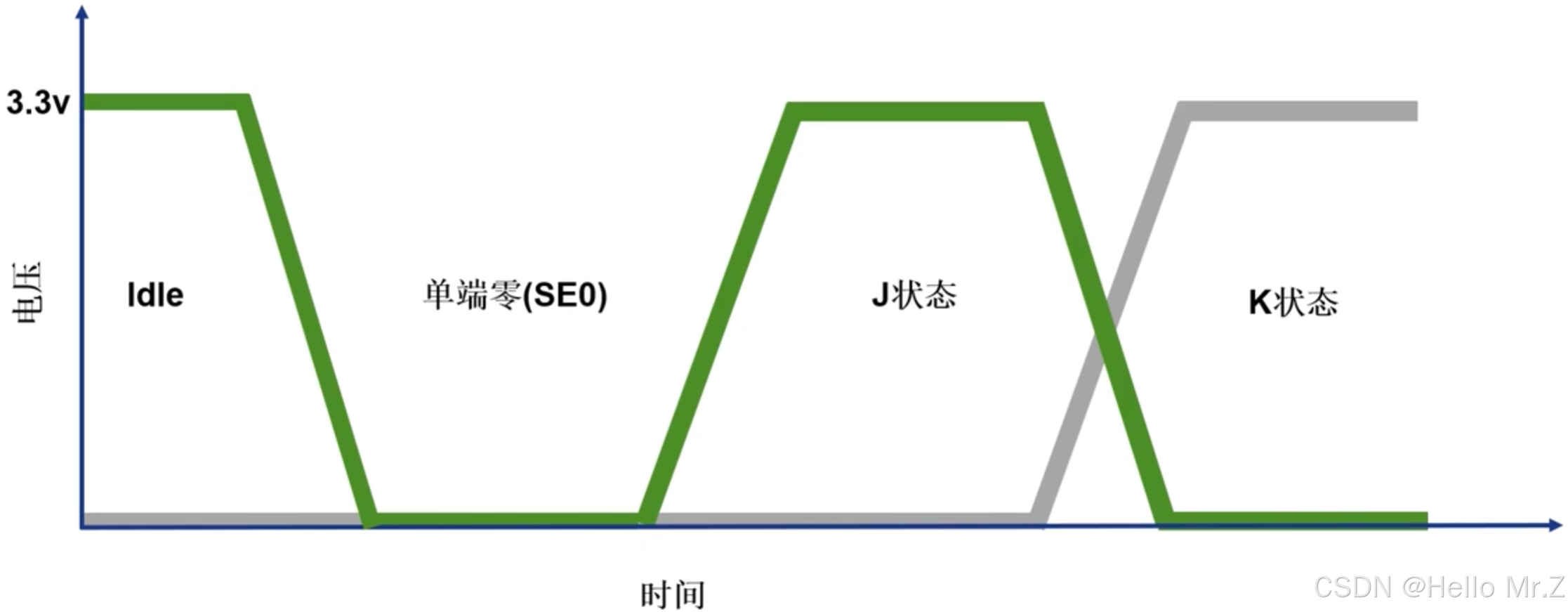

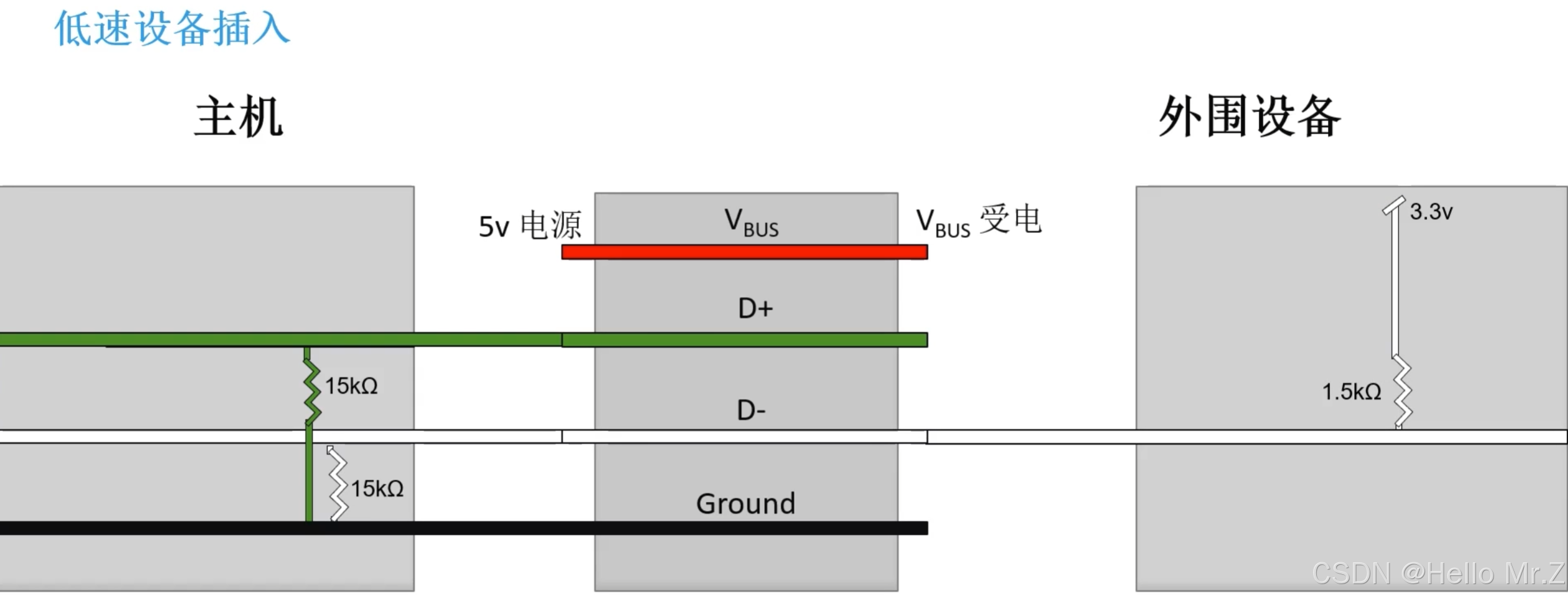

• 低速设备：USB主机端D+/D-拉低，低速USB设备D+拉低，主机检查到为低速设备，如下图所示：

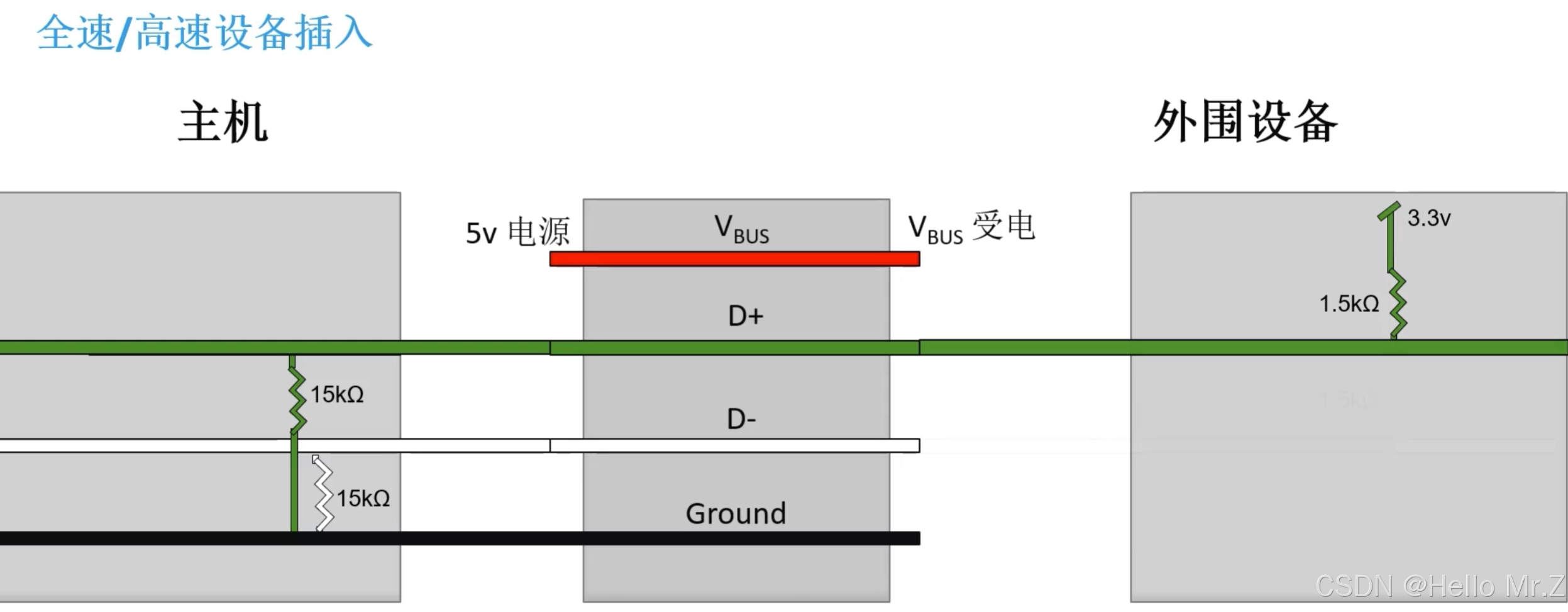

• 全速设备/高速设备：USB主机端D+/D-拉低，全速USB设备D+拉高，主机检查到为全速或高速设备，如下图所示：

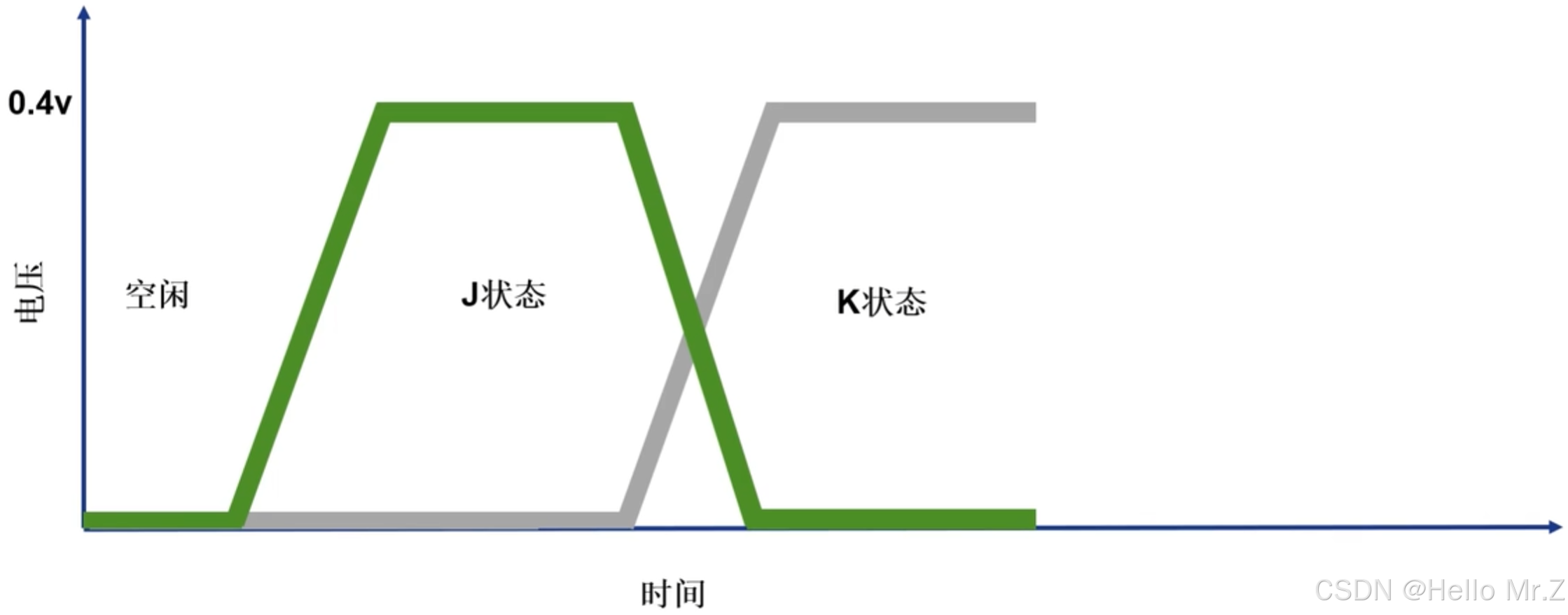

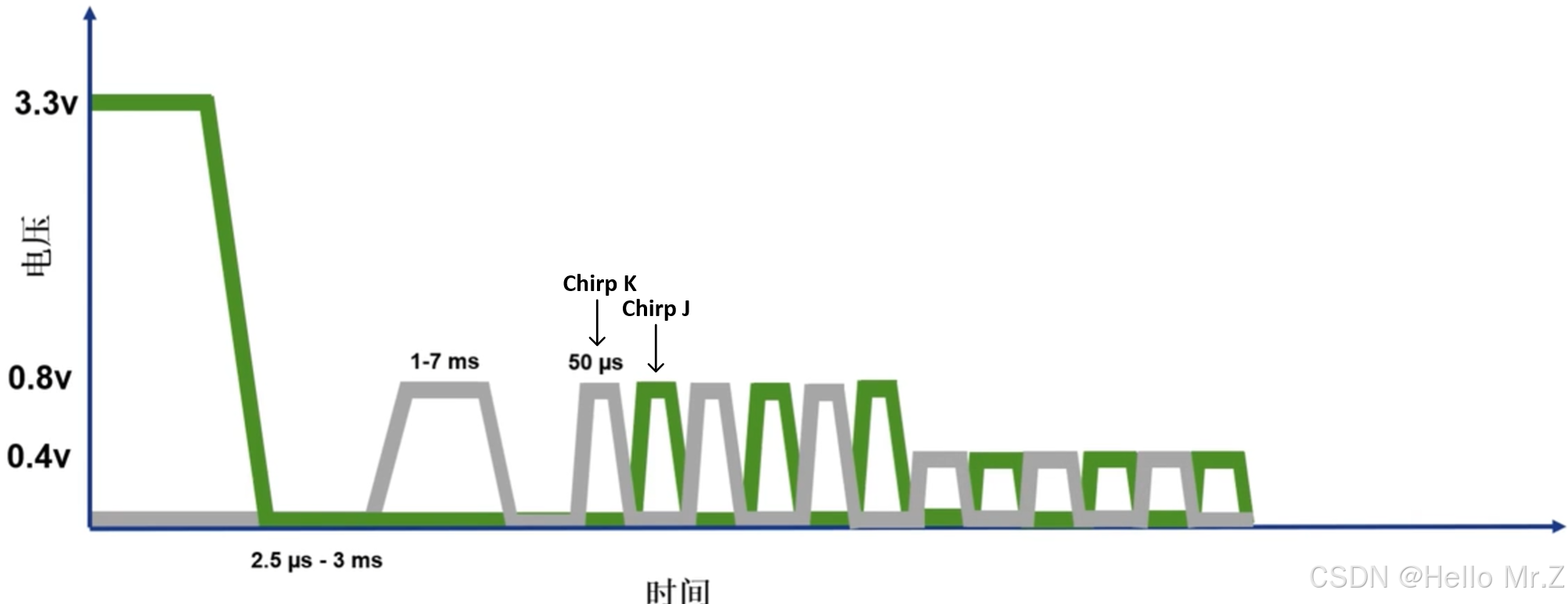

• 高速设备以全速模式开始，再进行协商到高速模式，协商时序如下：

• 全速设备状态转换：

• 高速设备状态转换：

2、速度分类

•         低速L：1.5Mb/s，HID设备，USB2.0
•         全速H：12Mb/s，耳机，USB2.0
•         高速S：480Mb/s，USB存储器/打印机，USB2.0/USB3.0
•         超级速度：4.8Gb/s，USB存储器/显示器，USB3.0

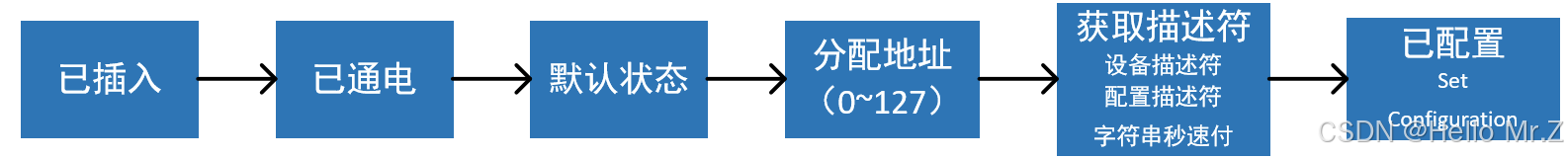

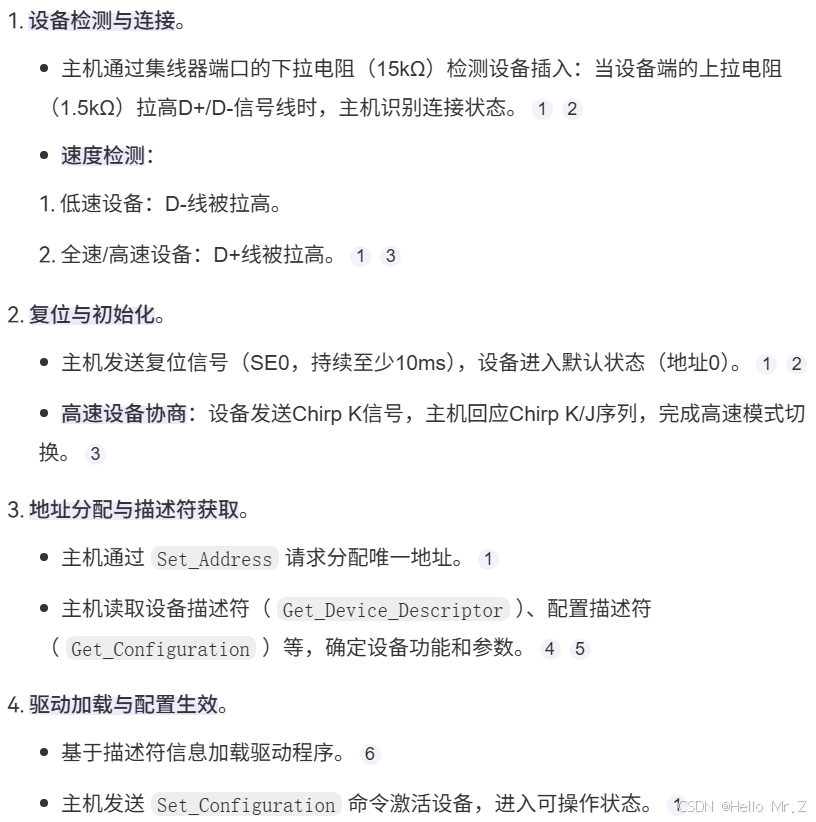

3、枚举过程

‌

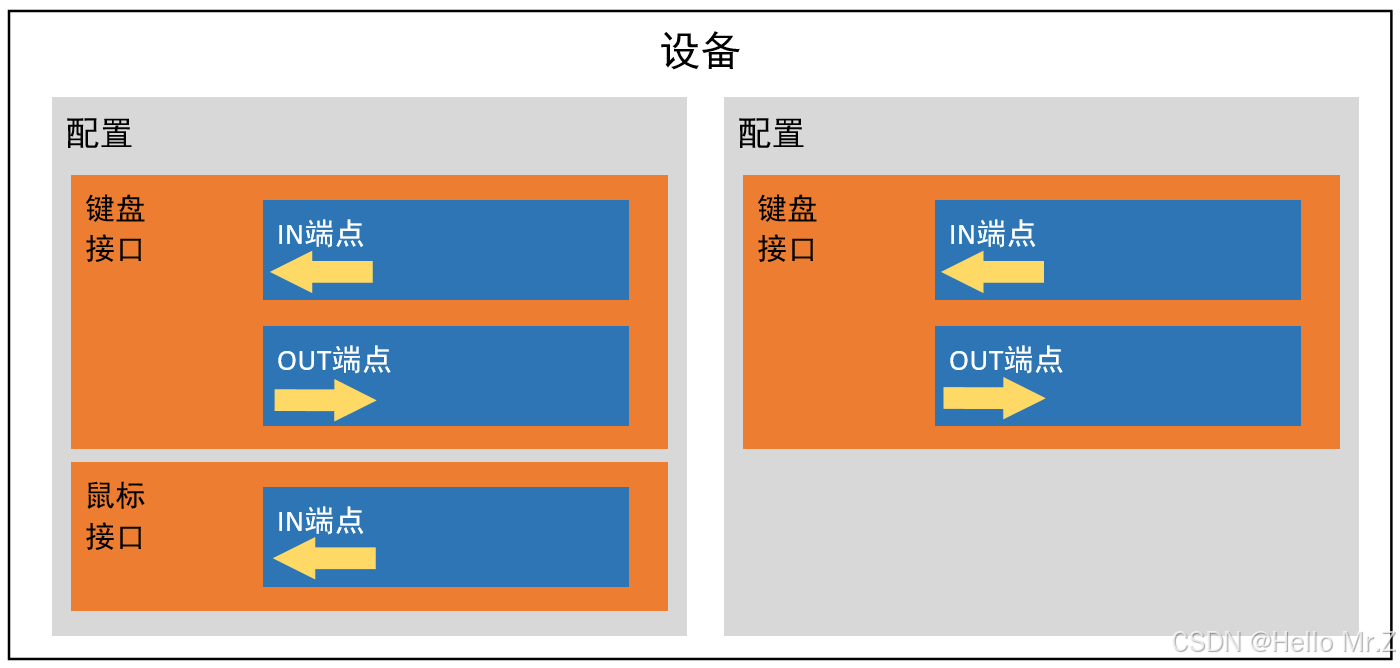

4、描述符

        USB1.1协议中定义的标准描述符有：

• 设备描述符(Device Descriptor)
• 配置描述符(Configuration Descriptor)
• 接口描述符(Interface Descriptor)
• 端点描述符(Endpoint Descriptor)
• 字符串描述符(String Descriptor)

        USB2.0又新增了3个新的标准描述符：

• 设备限定描述符(Device Qualifier Descriptor)
• 其他速率配置描述符(Other Speed Configuration Descriptor)
• 接口电源描述符(Interface Power Descriptor)

5、端点传输类型

• 中断传输（鼠标键盘）：周期传输、保证延迟、数据可靠、低吞吐，size：FS64/HS1024
• 等时传输（音频视频）：周期传输、保证延迟、不可靠、中高吞吐，size：FS1023/HS1024
• 批量传输（硬盘扫描仪）：非周期、不保证延迟、数据可靠、高吞吐，size：FS64/HS512
• 控制传输（配置和控制）：非周期、用于usb配置、数据可靠、低吞吐，size：FS64/HS64

6、传输、事务和数据包

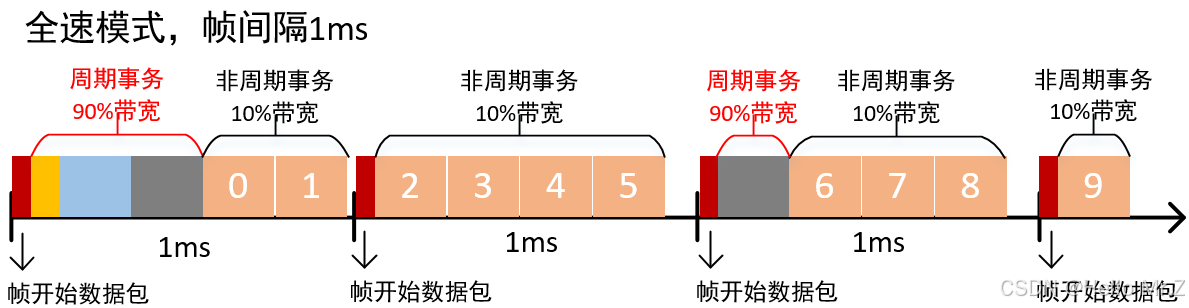

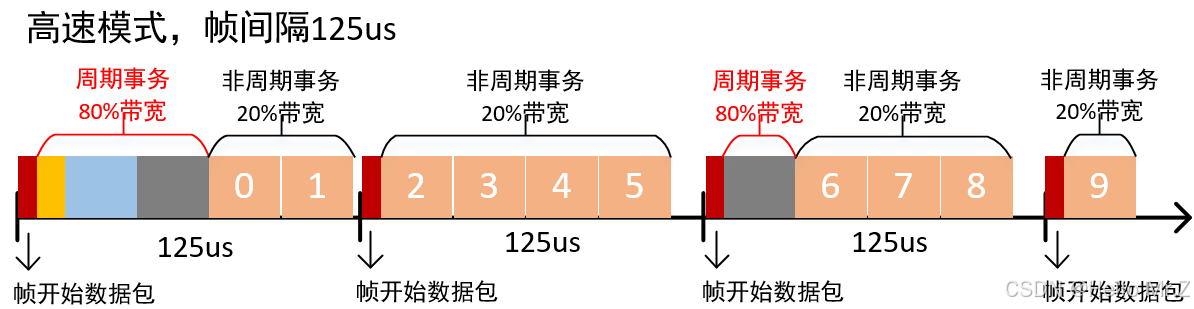

        1、数据传输被分解成多个事务，事务又被分解成多个包，事务的大小又端点size决定，事务在总线帧上传输，如下图所示：

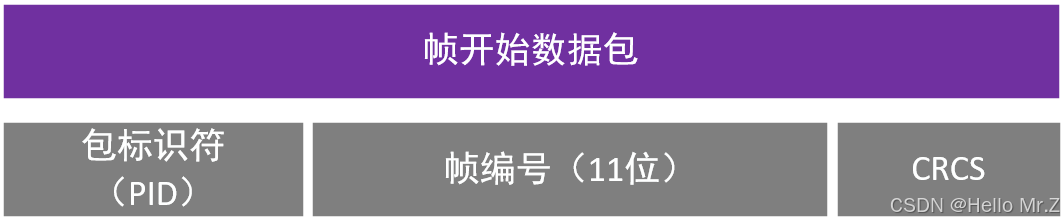

        2、帧开始数据包格式：

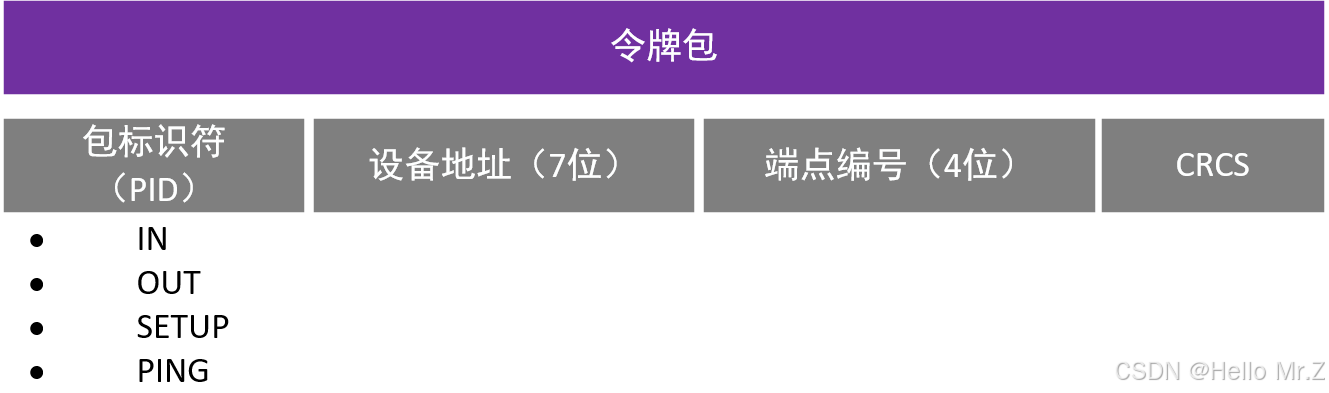

        3、令牌包格式：

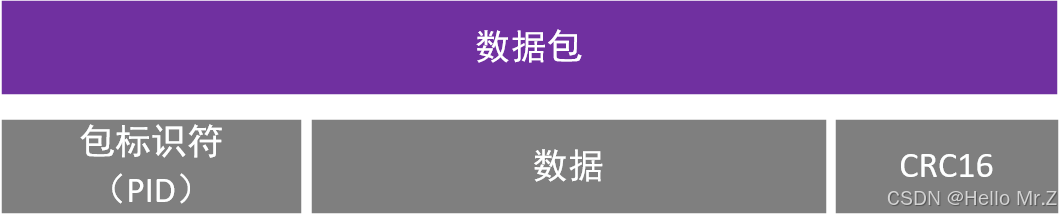

        4、数据包格式：

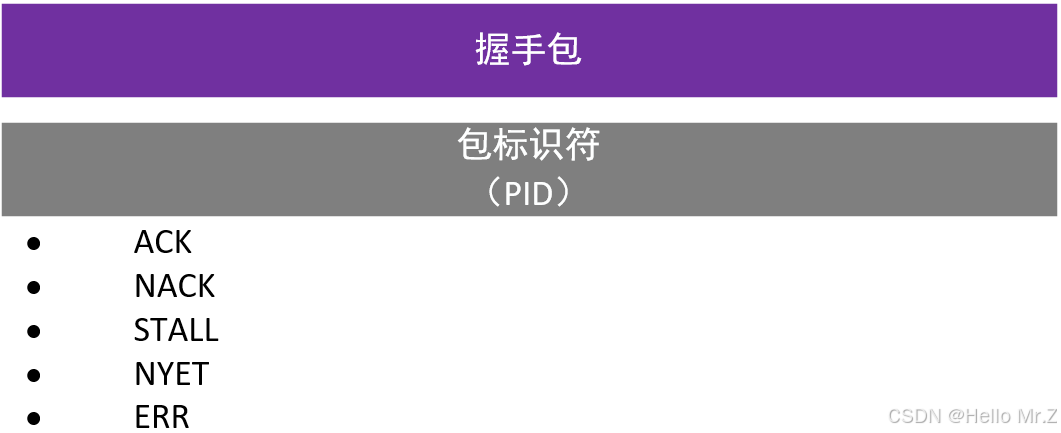

        5、握手包格式：

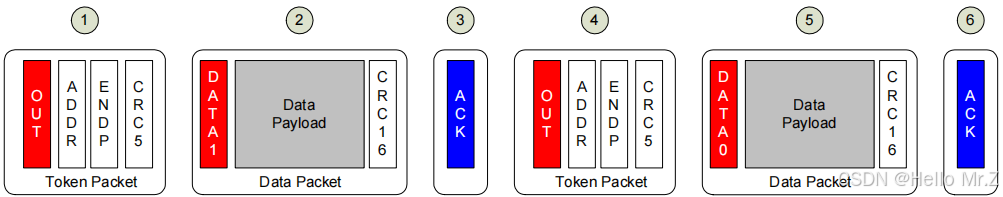

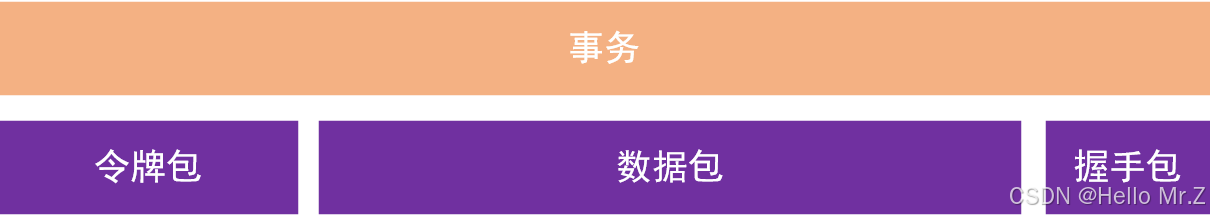

        6、事务格式：

7、常用usb接口芯片

• CY7C68013A：Cypress(赛普拉斯)、USB2.0/3.0、GPIF/FIFO、8051
• EZ-USB FX3：Infineon(英飞凌)、USB2.0/3.0、GPIF/GPIFII/FIFO、ARM926EJ-S

---
