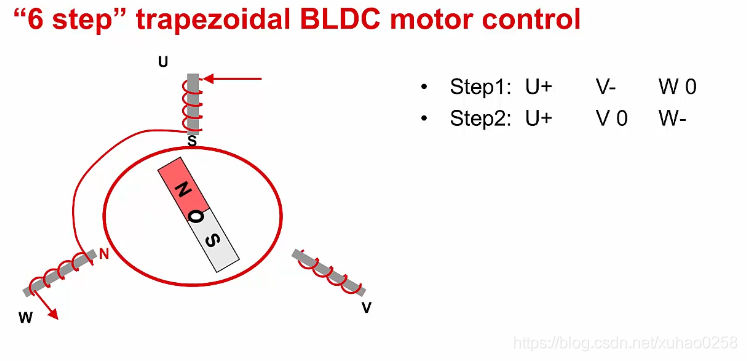

1.三项BLDC的换向示意图

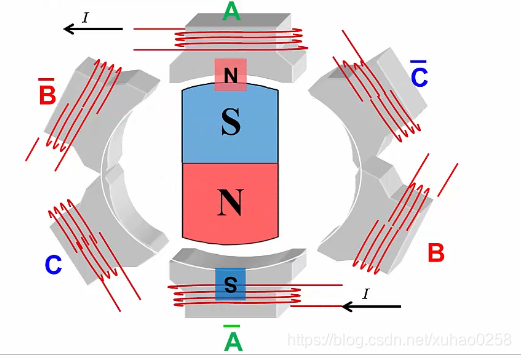

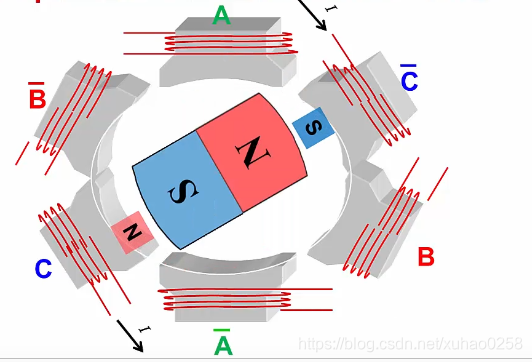

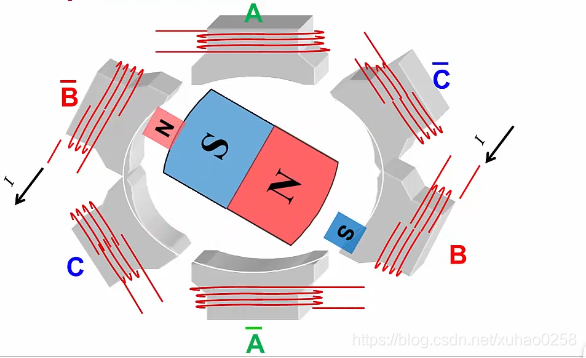

如图，先A导通（A上方输入电流），再C-导通，在B导通，在（A上方输出电流）
基本上同步电机都是这样驱动的。
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.下图为BLDC电机梯形波控制（6步控制）的实际相序图

从零到360°里面，每隔60度需要换向一次，在一个周期里面换六次相。
在这里插入图片描述
这种控制的好处是控制两相，第三相用来测量反电势，进行无位置传感器的控制

3.控制波形

1.如果相位是直接直流控制（六步控制），得到的波形如下
