SBUS硬件取反 S8050

最新推荐文章于 2024-04-26 18:18:53 发布
最新推荐文章于 2024-04-26 18:18:53 发布
阅读量630 收藏 10
点赞数 10
分类专栏： SBUS 文章标签： 硬件工程 stm32 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yandadzf/article/details/135846836
版权

一、所需器件

1. S8050（1个）

2. 1K电阻（2个）或者 1K电阻（1K）+10K电阻（1个）

二、S8050

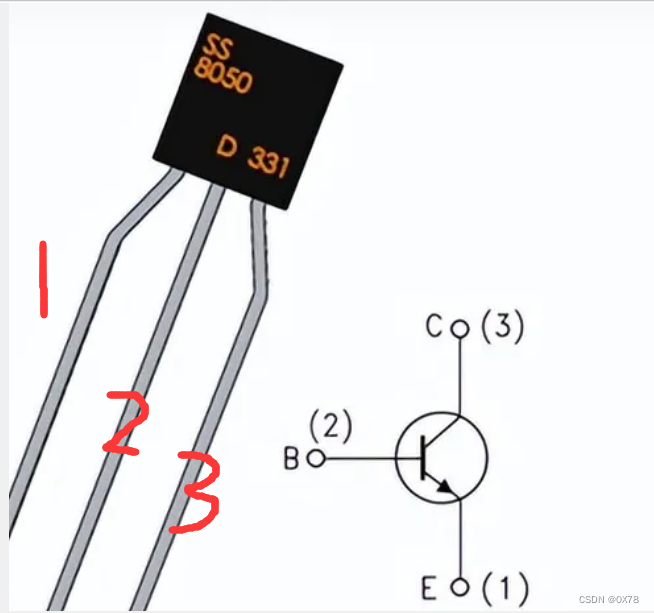

1-->>发射极        2-->>基极        3-->>集电极

三、电路连接

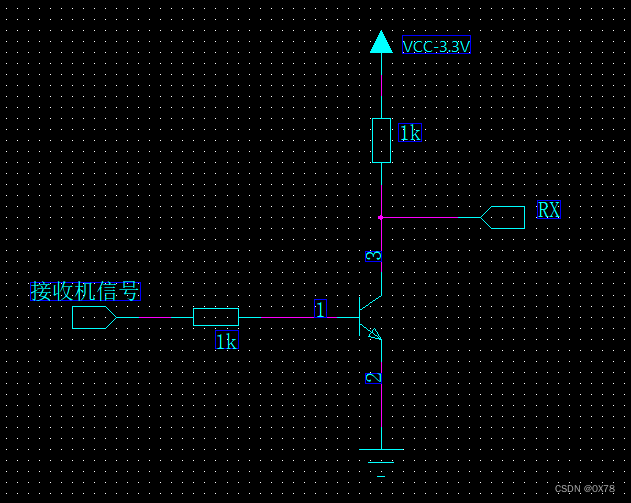

        1. 两个1k电阻+S8050

        2.一个1k电阻 + 一个10k电阻 + S8050

三、问题总结

        在连接线路前查到的大多数资料的连接方式都是10K上接3.3V导致无法取反。

        解决方法就是将10K变1K或者将3.3V变成5V就能正常使用（如三、电路连接）。

再将上面的电路与下工程的串口输入相连，即为一个STM32F10C8T6 + 取反电路，就可以解析SBUS的数据。
