PointPillars

PointPillars

对比：
现有的一些研究喜欢将不规则、稀疏的点云数据按照以下两种方式进行处理，然后引入RPN层进行3D Bbox Proposal，这两种方法为：
1）将点云数据划纳入一个个体素（Voxel）中，构成规则的、密集分布的体素集。常见的有VoxelNet和SECOND，这在之前的文章中已经解析过了；（3D卷积的高花费）
2）从俯视角度将点云数据进行处理，获得一个个伪图片的数据。常见的模型有MV3D和AVOD。（two-stage detection pipelines,无法端到端）

Key Knowledgeable：

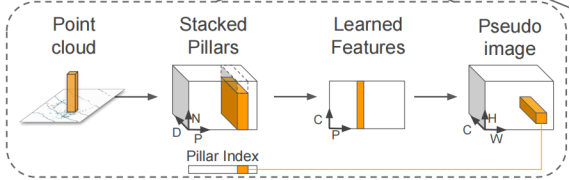

1. Pointcloud to Pseudo-Image：


• 等大小划分二维的Pillars，将一个Pillar的点修改位置信息向量为：
  （like VoxelNet，but why lost yp(y-yc)?）
• 每个Pillar选N个点（多则采样，少则填0），堆叠在一起，共有N×P个点（9个通道）
• 逐点参考PointNet提取C个特征，形成N×P×C的特征图，再对同一个P的N个点使用Maxpooling，变为C×P的二维特征图
• 通过将P→W×H，使得特征图变为W×H×C的伪图像（宽×高×通道数）

2. Backbone：
   Multi-Scale提取特征获得3个不同分辨率特征图，将3个特征图Deconv（Upsampling）至相同大小，拼接起来获得不同分辨率的特征图。
3. Detection Head：
   至此就是一个伪图像的2D目标检测任务，套用一个2D目标检测的检测：这里使用SSD进行预测。GroundTruth匹配只关注box的二维IoU，height and elevation作为额外的回归目标。
4. Loss Function：




Ldir：sin周期为Π，使用softmax loss训练朝向：theta为1or-1，表示偏移角正负。（解决相差一个Π导致框正确但是逆向时候Loss变大的问题。）
