PADS VX2.8 焊盘、导线、过孔网络名称的显示设置方法

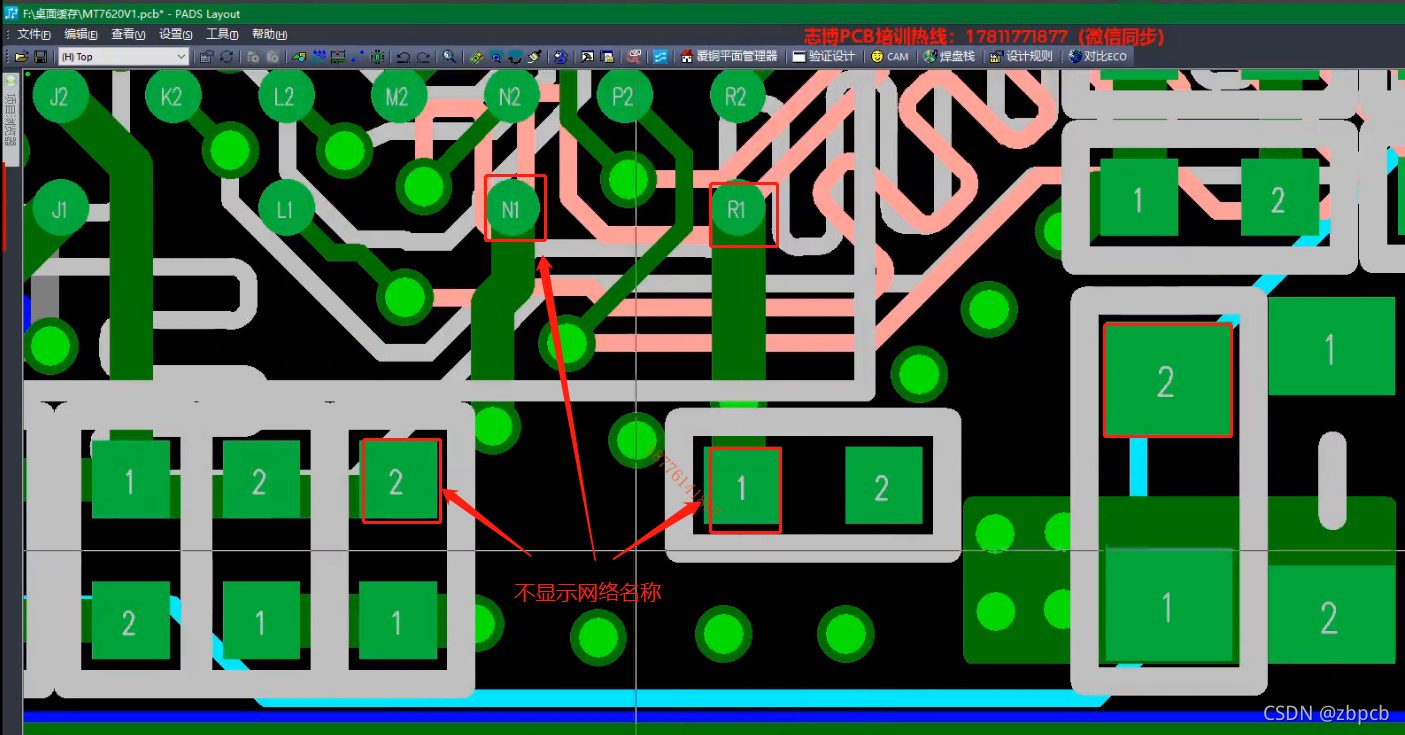

打开PADS layout，加载一份PCB文件后，可以看到焊盘和过孔上没有显示网络名称的，这样不利于进行布线操作。如下图所示：

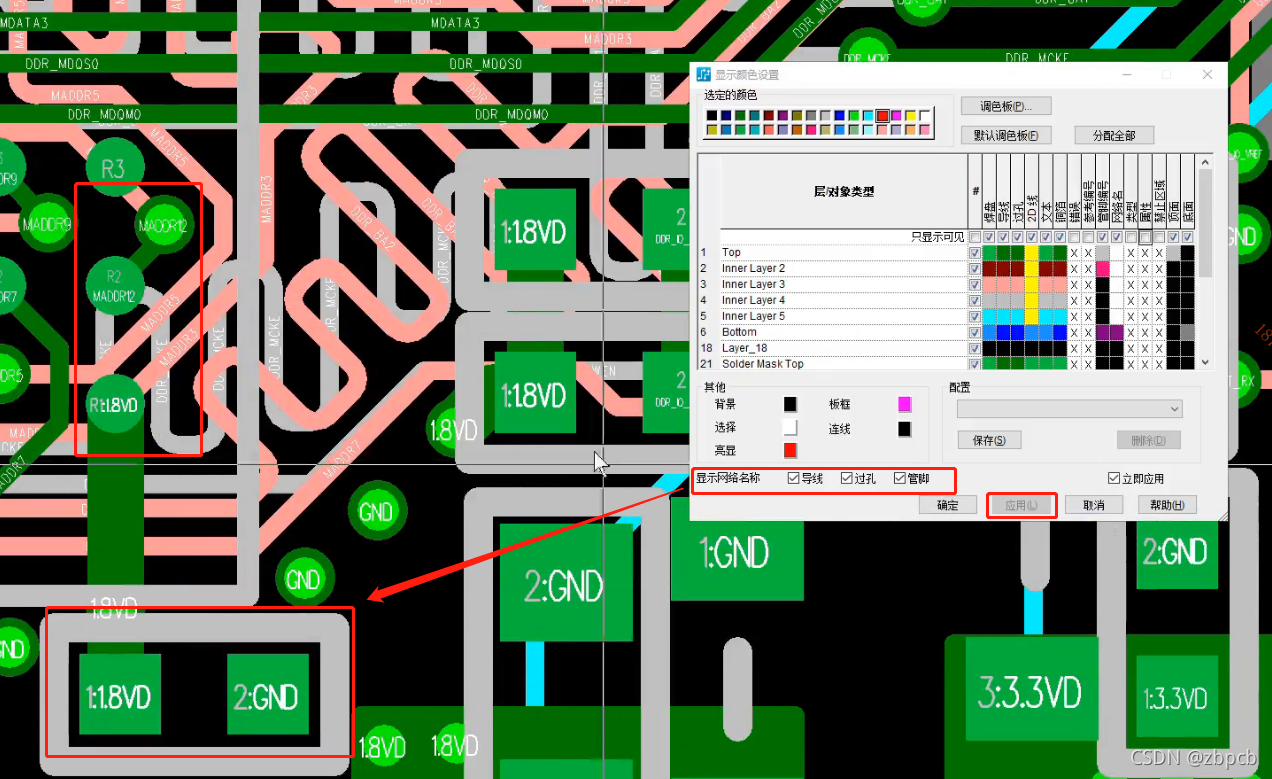

 针对上述情况，该怎么操作显示焊盘、导线、过孔网络名称？显示设置方法：在layout 界面，点击“设置”→“显示颜色”（快捷方式：Ctrl+Alt+N），弹出“颜色设置”窗口，勾选√“导线”、“管脚”、“过孔”，点击“应用”并“确定”。便能显示对应的网络名称。操作如下图所示：

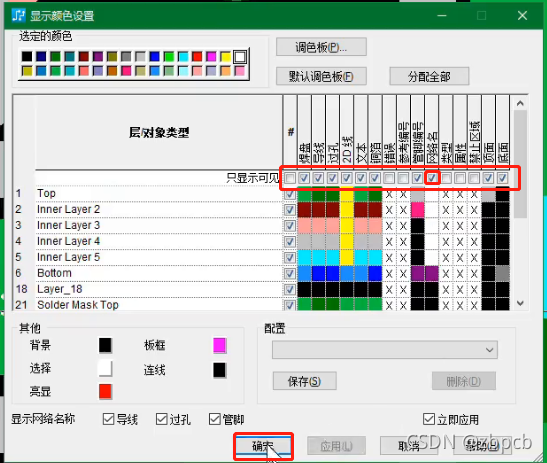

如果进行上述操作后，还是没有显示网络名称的话，那便是没有在“只显示可见”中勾选√“网络名”。打开“颜色设置”窗口√上即可。需要注意的是网络名的颜色不能与焊盘、过孔的颜色一样，不然看不出显示效果。操作如下图所示：



以上便是PADS VX 焊盘、导线、过孔网络名称的显示设置方法
