网络药理学：分子动力学模拟：gromacs和Charmm-GUI模拟（前置准备、正式模拟、RMSD/RMSF/回旋半径gyrate/氢键/自由能形貌图/轨迹动图/MMPBSA等计算、结果可视化）

25.03.19二次修订：因超算平台软件变更，module load anaconda/2022.10 修正为 module load miniforge/24.1.2

你需要知道的是：

• 薛定谔做分子对接，直接导出配体mol2格式，蛋白pdb格式即可。不需要文本操作来分离蛋白和配体。
• 本人MD全过程是使用北京超算平台gromacs做的，7w原子总长时间（前置准备+正式模拟+可视化分析）共3小时。
• 如果你的蛋白中含有锌离子或镁离子也是一样的过程，但如果你的蛋白口袋中含有铁离子等，在3.2.1步骤改为选择相应索引即可。
• 本篇博客以PDB ID为7OVV的蛋白，MOL004004配体来做演示。

---

常见问题：

为什么很多教程是使用文本操作来分离蛋白和配体，而不是软件直接导出呢？

这是因为用软件导出的话会在文件开头添加软件相关的注释和说明，但和蛋白信息其实无关。而这些信息可能导致手动搭建体系（也就是我薛定谔专栏第一篇博客讲的传统体系）出问题，所以必须用文本操作只保留关键的原子坐标信息。

那为什么需要先合并对接的构象和蛋白，然后再单独分离呢？

这是为了防止直接分离导致原子序数不一样。

---

一些命令行必备知识：
因为本文涉及到了超算平台，也就是linux平台上的操作，所以在此补充一下基本知识。

• 补全文件名/目录：在命令行窗口，按住tab键可以自动补全文件名或目录名。
• 粘贴：在主机复制后，在超算平台等linux平台按住shift+ctrl+v进行粘贴，或者点击鼠标右键进行粘贴。
• 复制：在超算平台等linux平台，选中想要复制的部分后点击一下即可复制成功。
• 路径跳转：cd 路径，进行路径跳转。
• 查看文件内容：cat 文件名，以文本形式查看文件内容。具体见本文3.2.1.1.的使用。
• 过滤器：要查看的文件名或目录名 | grep 要过滤的内容，过滤文件内容或者过滤目录内容。过滤文件内容可见本文3.2.1.1.的使用。
• 修改文件内容：vim 文件名，以文本形式修改文件内容。具体见本文3.2.1.1.的使用。
• 使用以前输入的命令：方向上下键可以使用以前输入的命令。
• 在当前目录下打开命令行：对win有用，在文件目录名那里点击后输入cmd即可在当前目录下打开命令行窗口
• 查看当前目录下内容：ls
• 清空命令行窗口：clear（以前输入的命令会保留）
• 创建目录：mkdir 目录名
• 快速前进或后退命令的一个单词：ctrl加方向左键或右键

0.配置环境

该步骤仅是在第一次使用超算平台，或使用新的超算平台时，下载配置相关环境所用。

对于组内的学弟学妹们，本人已经配置好相关环境，可以直接从1.激活环境开始。

# 首先运行module avail min查看具体可以安装的miniforge环境
# 有可能是miniforge3/24.11
module load miniforge/24.1.2
conda create -n demo python=3.7
# 该过程会询问是否更新一些库，全部选择更新：按“y”并回车
source activate demo
conda install numpy
conda install networkx=2.3
pip install DuIvyTools

mkdir run/你的名字缩写
# 这一步是因为该平台可能是整个组共用，如果只有单人使用，可以忽略。

1.激活环境

# 具体看安装时安装了哪个。有可能是miniforge3/24.11
module load miniforge/24.1.2
# 输入后不会有任何反应
source activate demo
# 输入后命令前会有(demo)
cd run/你的名字缩写
# 这一步是因为该平台可能是整个组共用，如果只有单人使用，可以直接cd run
# 可能是gromacs/2025.1-mpi等，具体看module avail gromacs
module load gromacs/2022.5_nompi_cuda11.8
# 输入后不会有任何反应

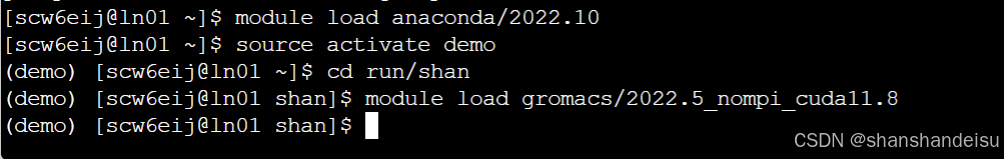

因为我本人创建的是run/shan作为工作目录，所以如下：

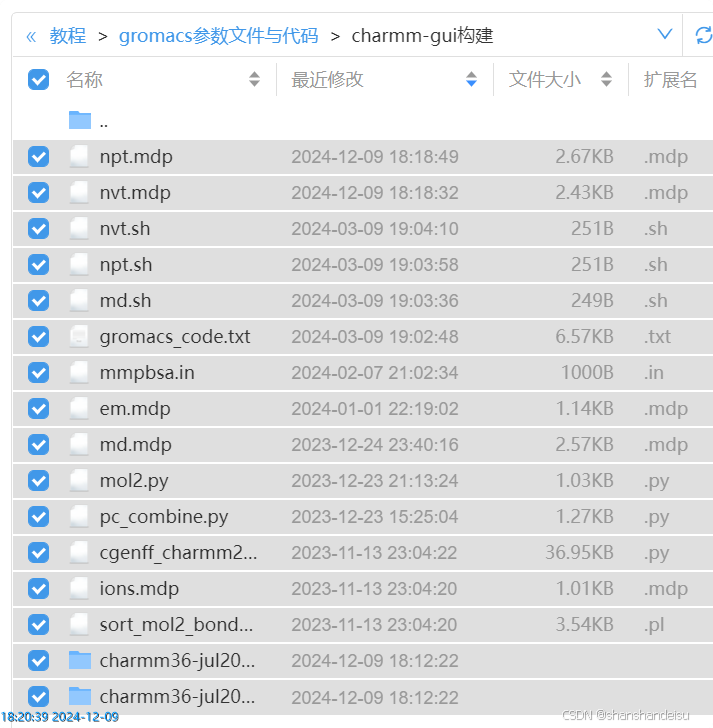

然后上传文件夹里所有内容，如下：

同时上传你的protein.pdb和unk.mol2。

2.准备拓扑文件

2.1.蛋白质拓扑文件准备

gmx pdb2gmx -f protein.pdb -o protein_processed.gro -ignh

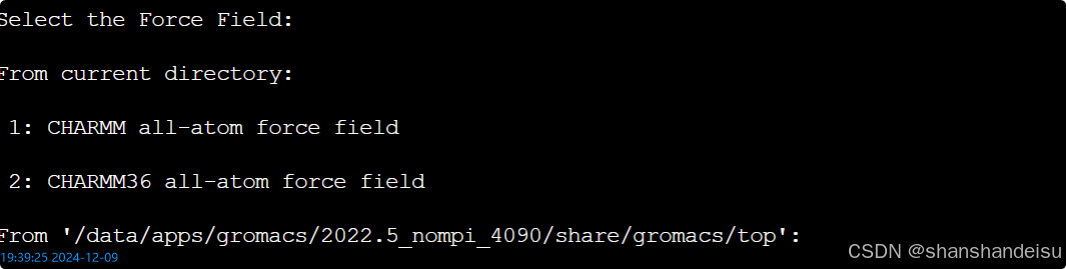

选择CHARMM36力场（输入"1"或"2"），选择水模型（输入"1"）
# 生成蛋白质的拓扑文件（topol.top）、结构文件（protein_processed.gro）和位置限制文件

在这里可以看到我的是对应的2，显示属于我们安装的gromacs自带的。

2.2.执行脚本

chmod +x mol2.py
# 为脚本赋予可执行权限
python ./mol2.py unk.mol2
# 执行mol2.py脚本，运行成功显示 File 'unk.mol2' has been successfully modified.
perl sort_mol2_bonds.pl unk.mol2 unk_fix.mol2
# 生成一个名为“unk_fix.mol2”的文件

综上，显示如下：

2.3.charmm-gui生成配体拓扑文件

上传小分子配体并得到相应拓扑文件。网址：https://charmm-gui.org/

2.3.1.首页

未登录时的首页如下：

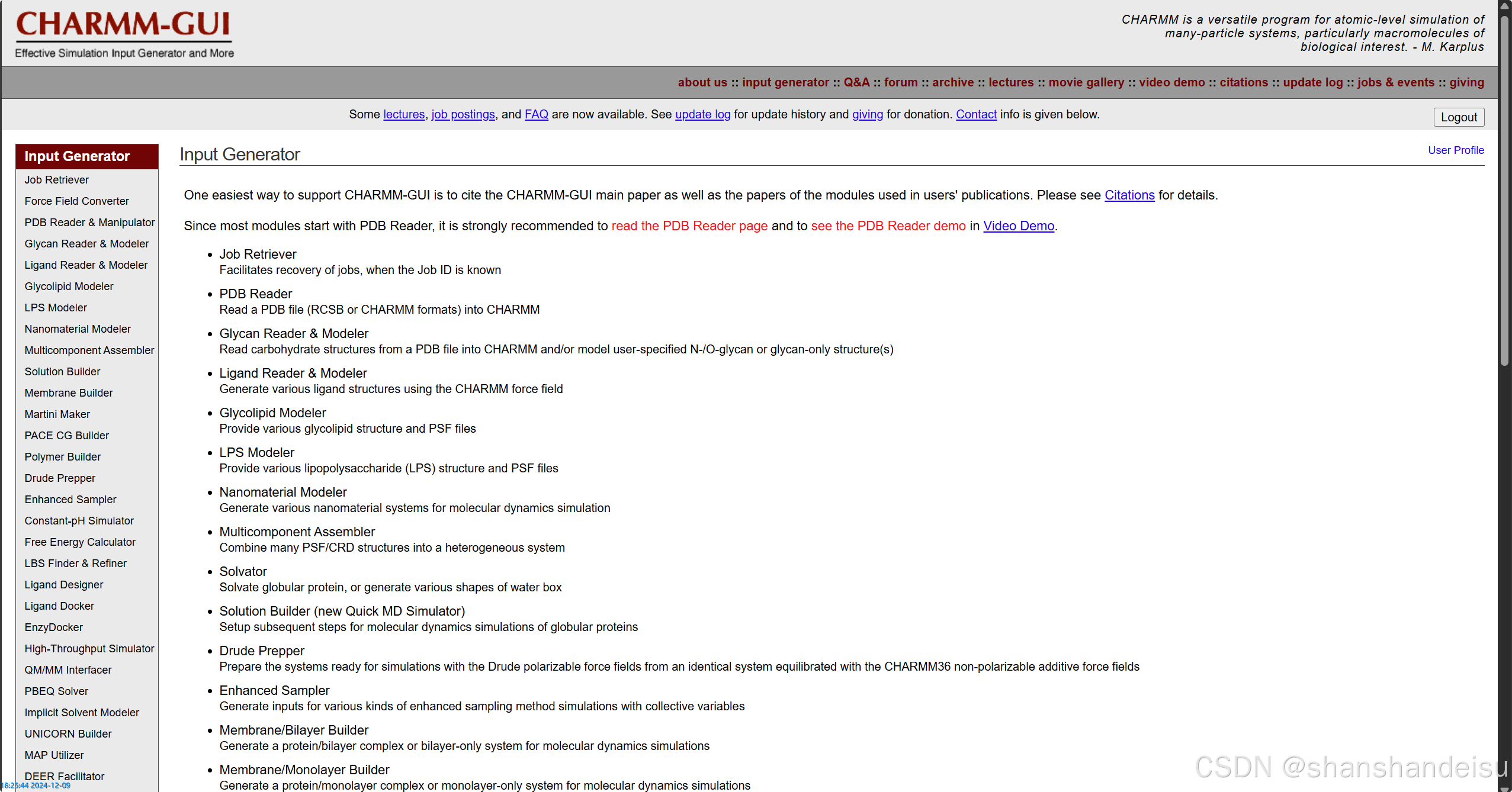

记得用学术邮箱注册登录，然后首页如下：

2.3.2.提交文件

选择左侧栏的Solution Builder，拉到最下方，上传分子对接的complex.pdb文件。

报错解决：提交文件Error parsing HETAT

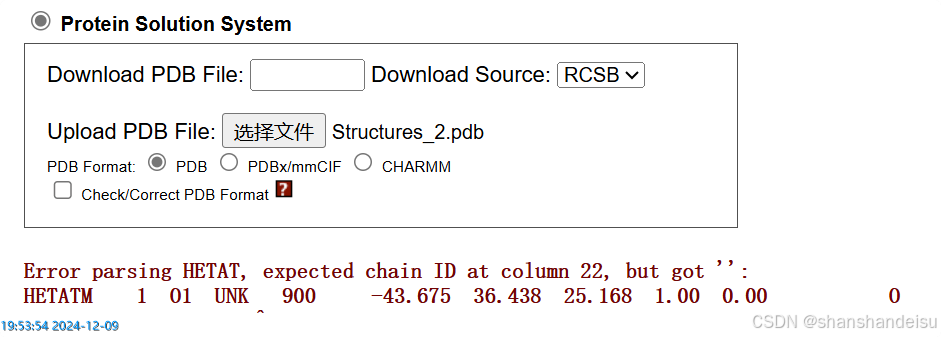

如果报错如下：

Error parsing HETAT, expected chain ID at column 22, but got '':

那么意味着配体的链名信息缺失。
一般来说，按照本人专栏p4的配体处理，会自动加上链名信息。
如果你不是按照该方法的话。可以选择手动加上链名信息。
或者本人在这提供额外的脚本modify_complex.bat基于参考，如下：

@echo off
setlocal enabledelayedexpansion

rem 输入和输出文件
set input_file=Structures_1.pdb
set output_file=Structures_1_copy.pdb

rem 如果输出文件已存在，删除它
if exist "%output_file%" del "%output_file%"

rem 遍历输入文件的每一行
for /f "delims=" %%A in ('type "%input_file%"') do (
    set "line=%%A"
    rem 检查是否以 HETATM 开头
    if "!line:~0,6!" == "HETATM" (
        rem 替换 UNK 后第二个空格为 D
        set "line=!line: UNK   = UNK D !"
    )
    echo !line! >> "%output_file%"
)

echo 修改完成，结果已保存到 "%output_file%"

需要根据个人情况修改input_file、output_file、链名信息。

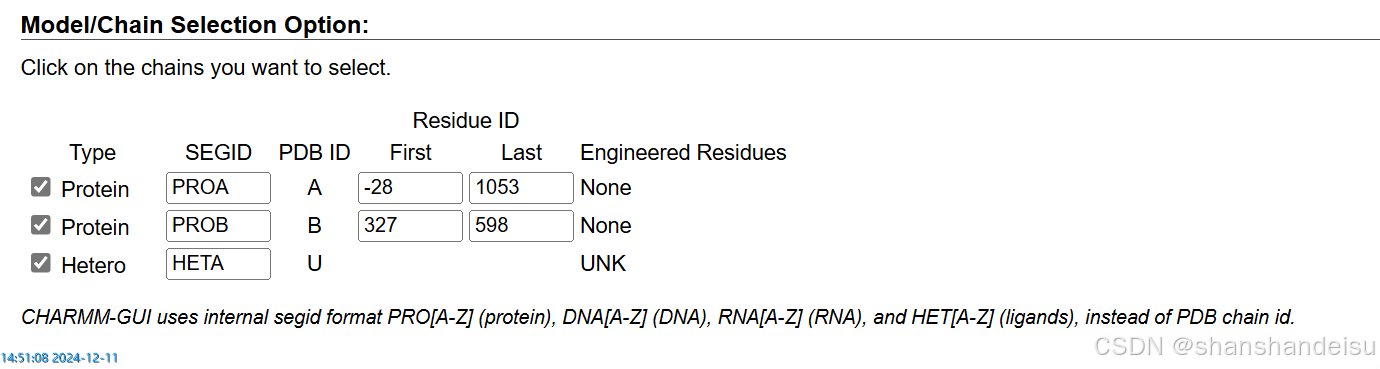

2.3.3.选择模型/链

然后可以看到网站自动分离了蛋白和配体（Type为Protein和Type为Hetero)。
我们需要将所有都勾选上，然后页面右下角选择next step

2.3.4.操作PDB

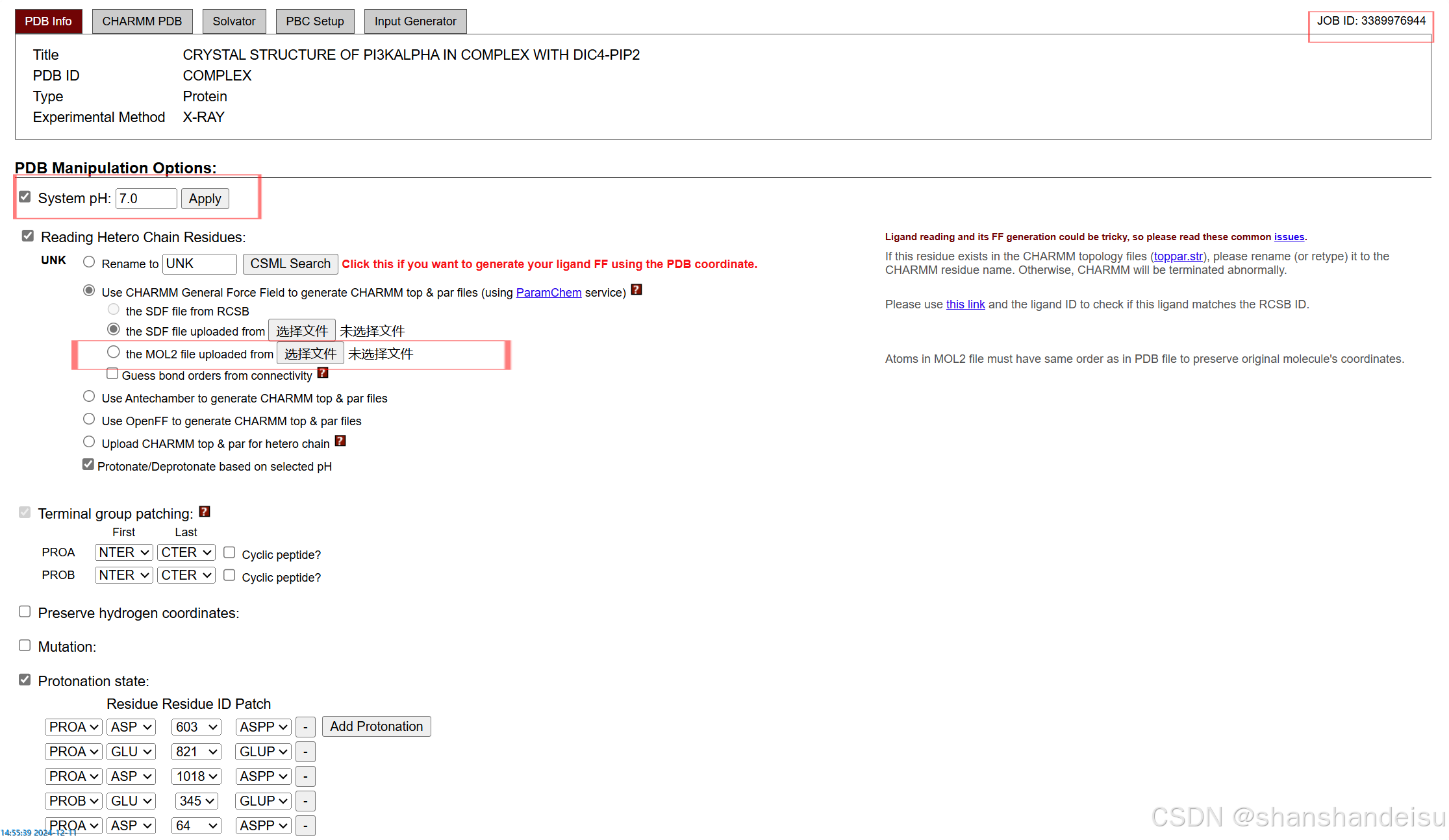

然后如果我们需要调节模拟的体系pH值，可以输入并点击Apply(我一般是调为7.35)。
并勾选上传MOL2格式的配体文件。选择Next Step。

2.3.5.生成PDB

该步骤保持默认参数即可，选择Next Step。

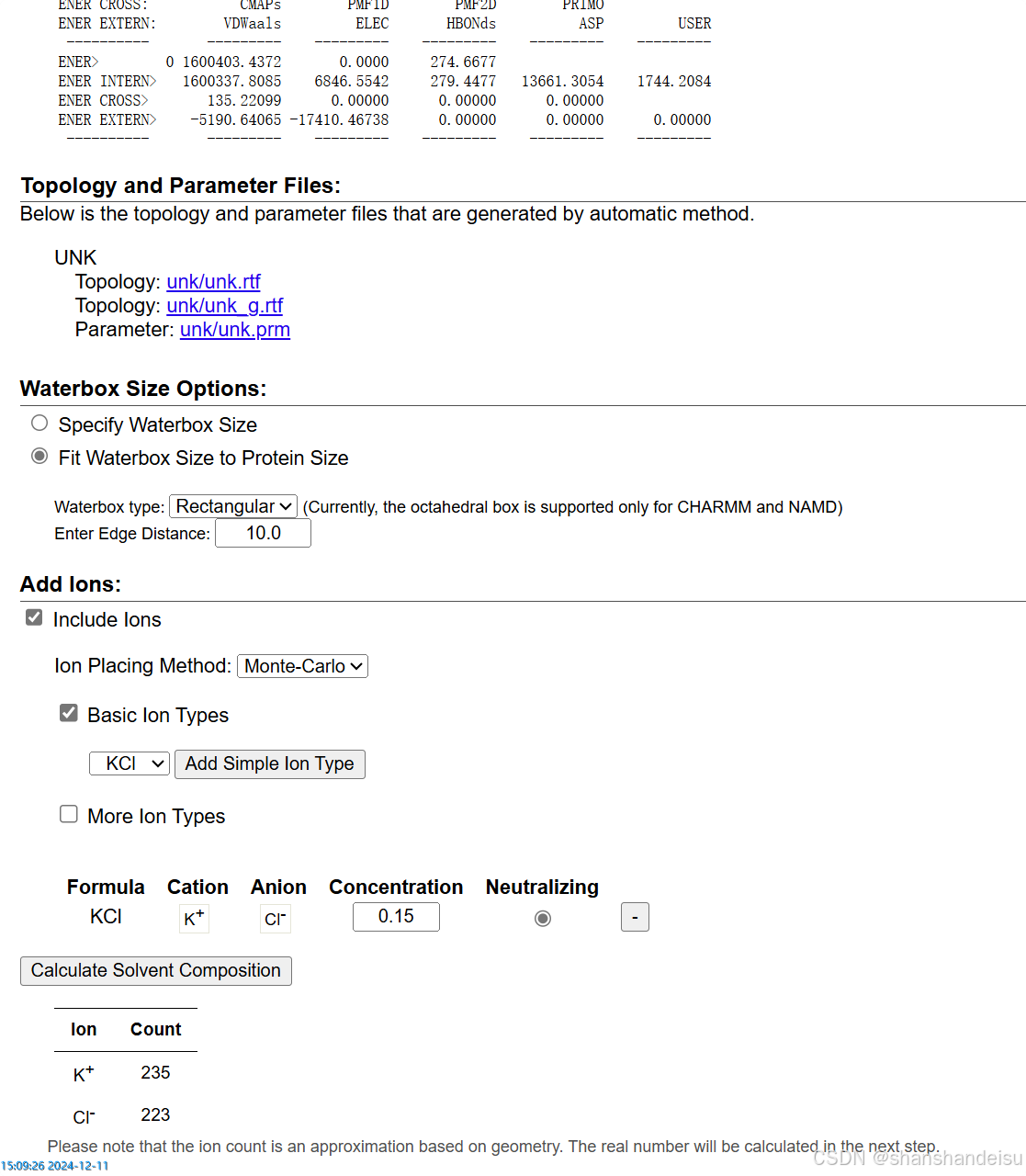

2.3.6.溶剂化分子

该步骤保持默认参数即可，选择Next Step。

这一步骤会比较久，如果没完成的话，网页页面会一直是空白的。不过我们可以关闭网页，任务会在后台服务器继续计算。

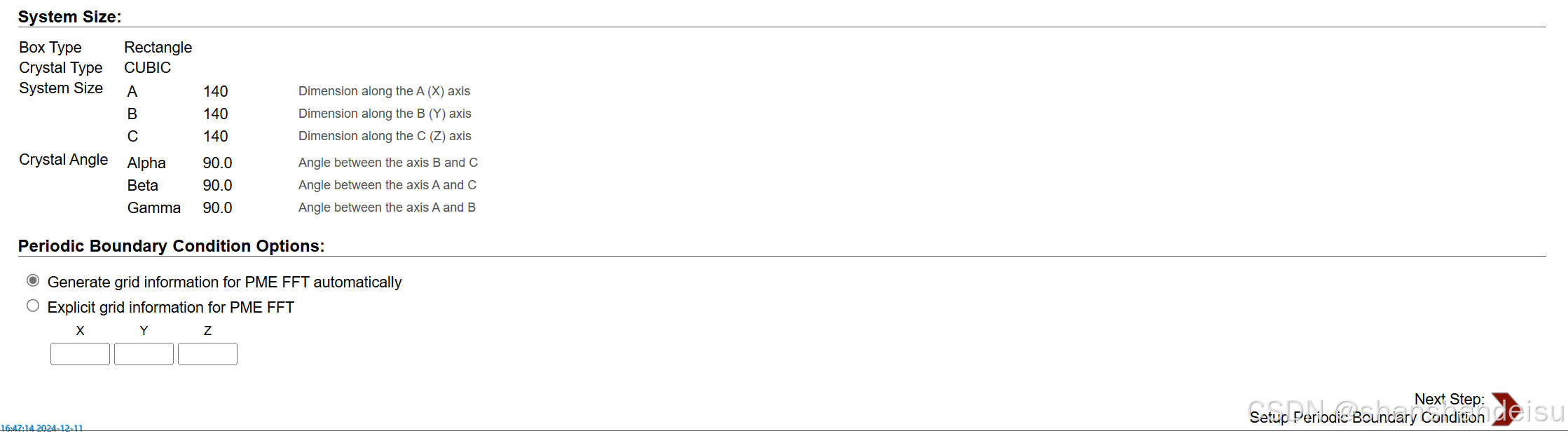

2.3.7.设置周期性边界条件

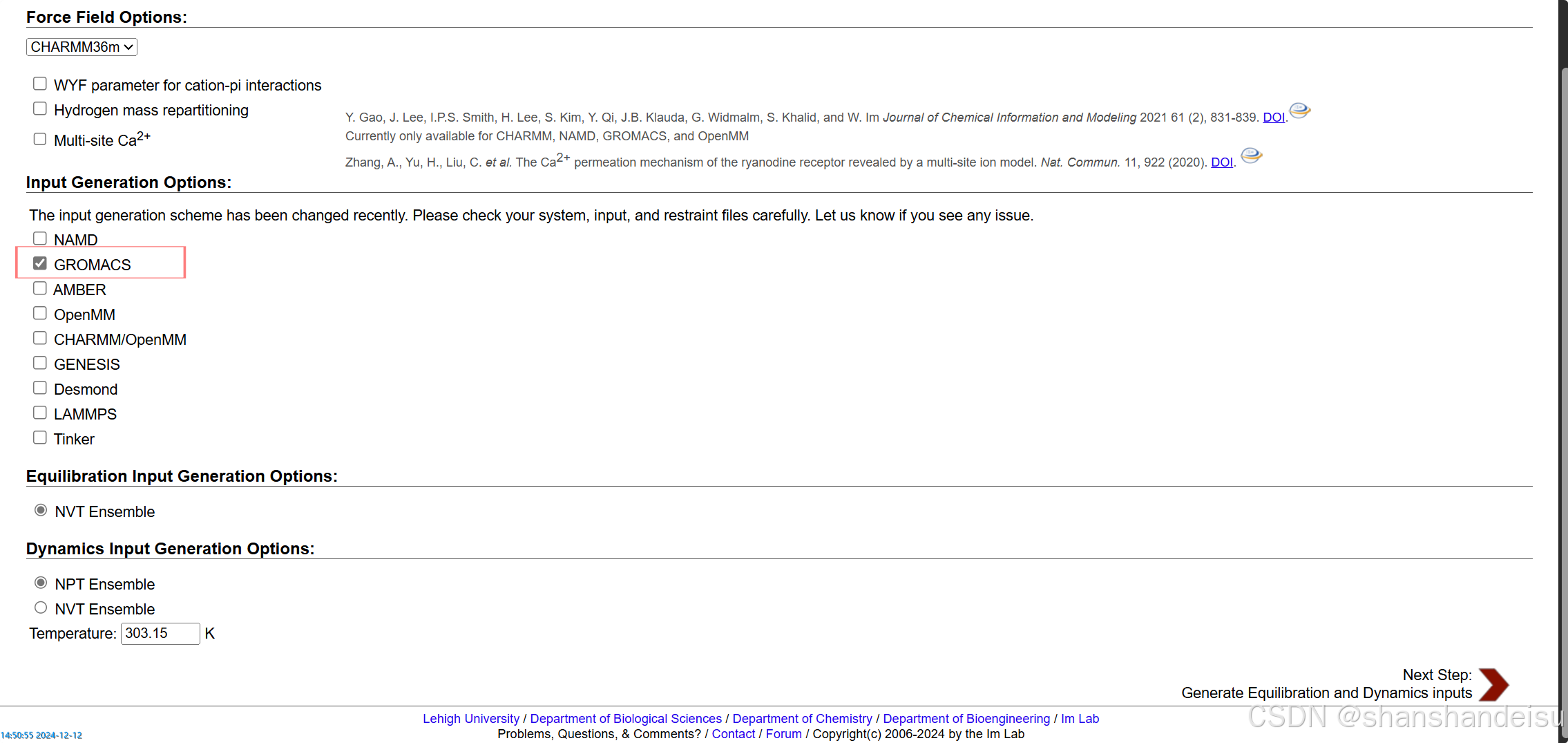

勾选GROMACS后，选择Next Step。

2.3.8.生成平衡和动力学输入参数

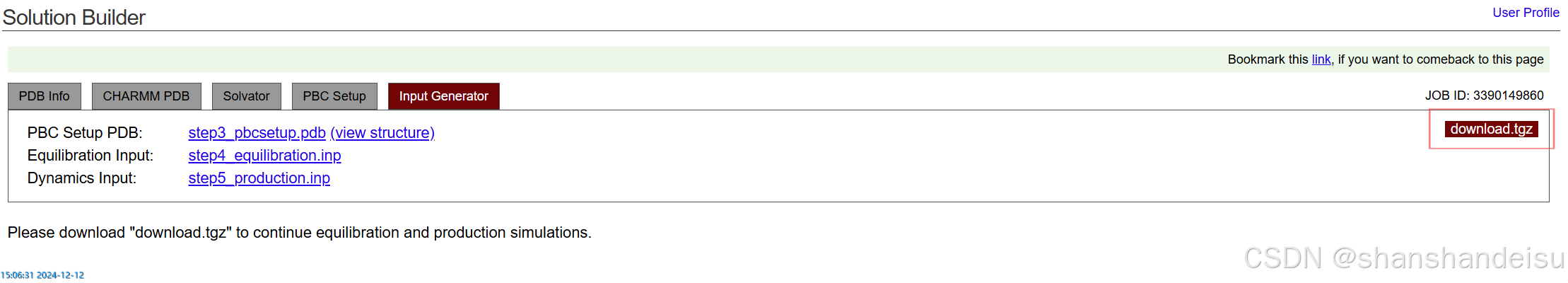

到这一步就是处理完毕了，我们点击右上角的下载即可。

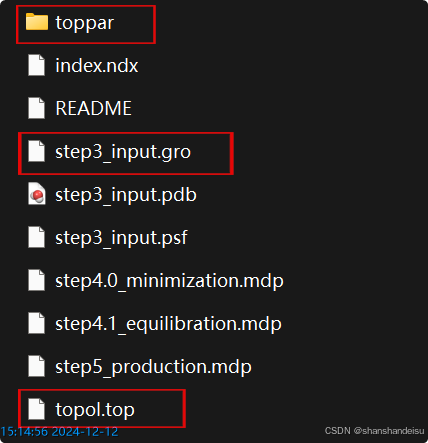

最后下载下来名为charmm-gui.tgz的压缩包，解压后会是一个charmm-gui JOB ID的文件夹，进入该文件夹后，我们找到里面子gromacs文件夹的以下文件：
（1）step3_input.gro，注意改名为：solv_ions.gro
（2）topol.top
（3）toppar文件夹

将这三者上传到超算平台上即可。

回顾任务

需要注意的是，以上每个步骤的页面右上角都存在着当前任务的JOB ID。

我们需要记住这个ID，以免某个步骤出错了，需要返工。或者某个步骤计算较久，我们将网页关闭的情况。

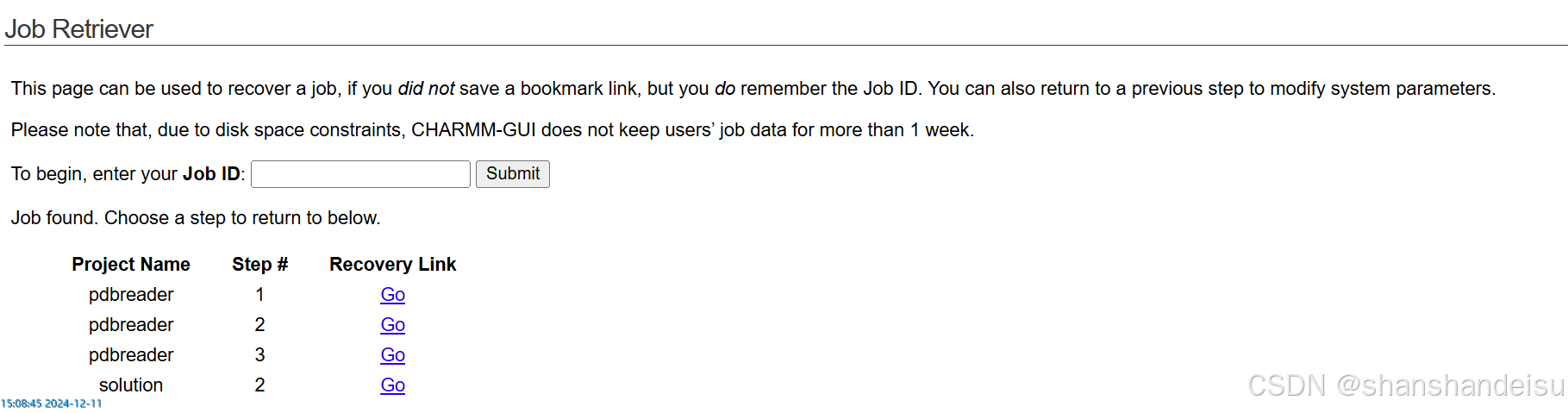

在任何一个步骤我们都可以关闭网页，打开job retriever，输入ID并提交。

官方只会保存任务状态一周。

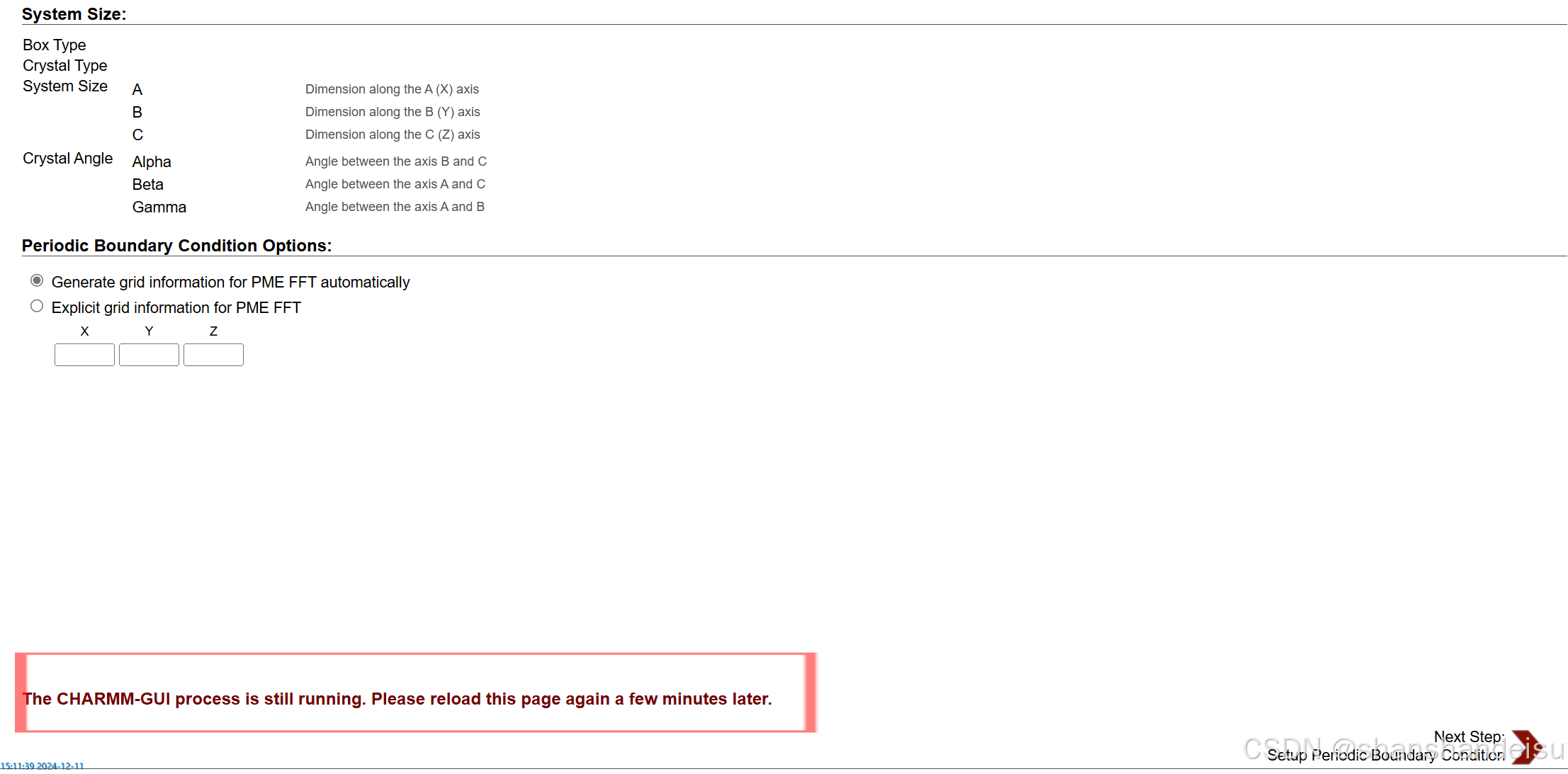

可以看到我们进行到的步骤。在这我们点击任意步骤，如果任务还在进行，就可以在页面最下方看到提示：任务还在进行。请过几分钟后重新刷新该页面。

3.动力学模拟

3.1.能量最小化

gmx grompp -f em.mdp -c solv_ions.gro -p topol.top -o em.tpr -maxwarn 2
# 给能量极小化步骤提供准备文件
gmx mdrun -v -deffnm em
# 正式能量最小化，一般2分钟左右，如果想加速的话就用以下命令，默认是8核，可以自行更改。
# gmx mdrun -v -deffnm em -nt 8

3.2.控温和控压平衡

3.2.1.建立索引文件（视情况而定）

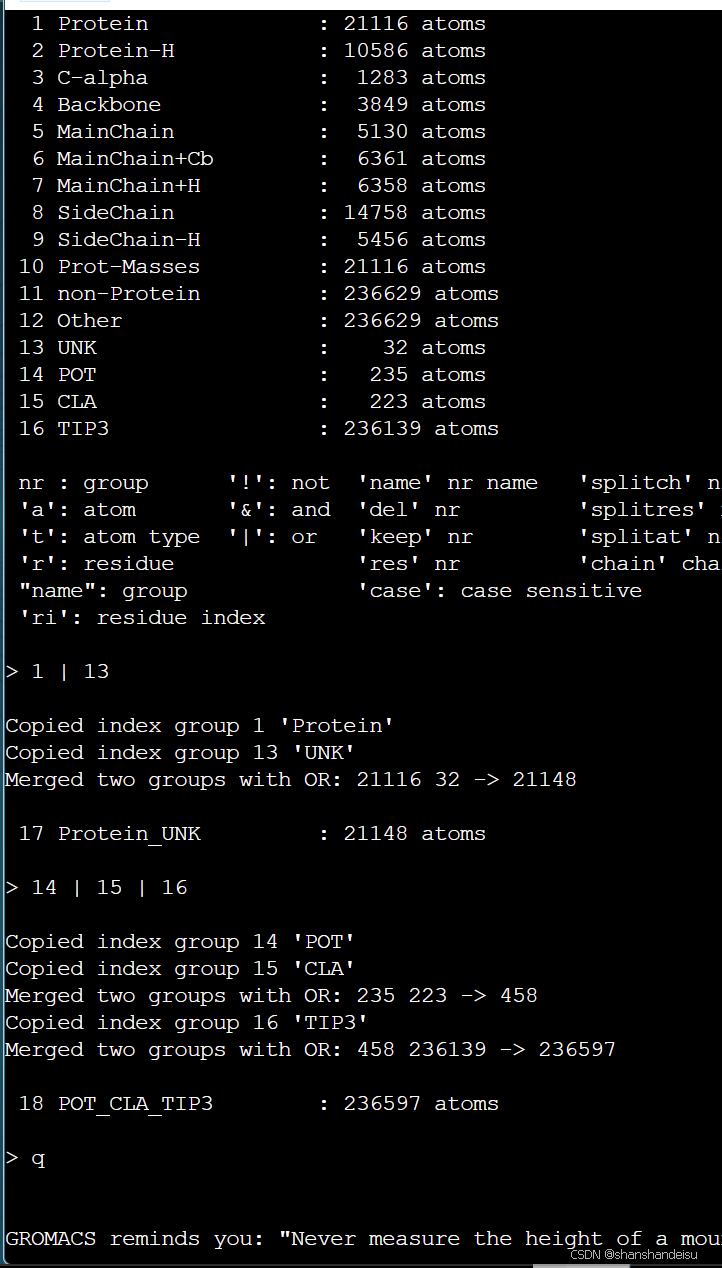

gmx make_ndx -f em.gro -o index.ndx
输入`1 | 13`后回车(对应`Protein`和`UNK`)
输入`14 | 15 | 16`后回车(对应`POT`和`CLA`和`TIP3`)
输入`q`后回车。

一般1 | 13(对应Protein和UNK)是不会变的。
在charmm-gui搭建的体系中，水分子的索引名是TIP3，氯离子是CLA，钾离子是POT。一般也不会变，因为默认加钾离子和氯离子去平衡体系的。

3.2.1.1.蛋白对接口袋含有其他离子（linux修改文件、查看文件）

但如果你的蛋白对接口袋中含有其他离子，譬如铁离子，就需要额外添加索引。
譬如它列出来的列表为：

13 UNK
14 POT
15 CLA
16 FEPEP（忘了是FE还是FEPEP了）
17 TIP3

那么就需要输入的是14 | 15 | 16 | 17

此外，还需要注意一下输入索引后它生成的索引组的顺序。
譬如在这我生成的索引组就是

POT_CLA_TIP3

但如果你的蛋白对接口袋中含有其他离子，譬如铁离子，那么生成的索引组可能如下：

POT_CLA_FEPEP_TIP3

此时我们就需要更改nvt.mdp、npt.mdp、md.mdp中的温度藕合组内容。
可以选择在自己电脑上改好了再上传到超算平台。
也可以直接在超算平台上用以下命令修改：

• vim md.mdp
• 输入i后找到需要修改的地方修改
• 修改完成点击esc退出修改，
• 输入:wq并回车，保存修改。

重复以上步骤，修改剩余mdp文件

修改完成后，输入以下命令可以查看文件内容

cat md.mdp

输入以下命令就是在过滤文件相关内容

cat md.mdp | grep tc-grps

用来确保修改正确。

可以看到，我们已经修改好了文件内容。

3.2.2.NVT平衡

gmx grompp -f nvt.mdp -c em.gro -r em.gro -p topol.top -n index.ndx -o nvt.tpr
sbatch -p gpu_4090 --gpus=1 nvt.sh
# 使用slurm脚本将作业提交至计算节点运行，默认使用1个gpu，嫌弃速度慢可以改为2个。注意和组内其他同学沟通下
squeue
# 执行squeue命令查看任务运行状态，如果不显示任务条目，则说明任务运行完毕

3.2.3.NPT平衡

gmx grompp -f npt.mdp -c nvt.gro -t nvt.cpt -r nvt.gro -p topol.top -n index.ndx -o npt.tpr
sbatch -p gpu_4090 --gpus=1 npt.sh
squeue

3.3.正式模拟

如果你不需要修改模拟的条件，直接运行以下命令（默认是模拟100ns）：

gmx grompp -f md.mdp -c npt.gro -t npt.cpt -p topol.top -n index.ndx -o md.tpr
sbatch -p gpu_4090 --gpus=8 md.sh
# 这一步因为耗时最久，所以我一般8个gpu拉满。注意和组内其他同学沟通下gpu使用情况。

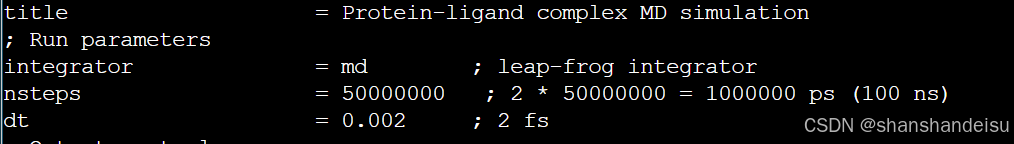

但如果你需要修改模拟时间，那么按照3.2.1.1.的方法修改md.mdp中的nsteps即可

4.计算结果

4.1.矫正轨迹

gmx trjconv -s md.tpr -f md.xtc -o md_nojump.xtc -center -pbc nojump -ur compact
# 提示选择什么作为视觉中心，选择1，Protein。提示选择什么作为输出体系，选择0，Sytem
选择Protein后回车，再选择System后回车

gmx trjconv -s md.tpr -f md_nojump.xtc -o md_noPBC.xtc -center -pbc mol -ur compact
选择Protein后回车，再选择System后回车

gmx trjconv -s md.tpr -f md_noPBC.xtc -o md_fit.xtc -fit rot+trans
选择Backbone后回车，再选择System后回车

4.2.RMSF计算

gmx rmsf -s md.tpr -f md_noPBC.xtc -n index.ndx -o fws-rmsf.xvg -ox fws-avg.pdb -res -oq fws-bfac.pdb
选Protein后回车

RMSF出错解决方案

为什么需要先计算RMSF呢？
因为你的蛋白是单聚体的话，基本都不会出错。
但如果蛋白是多聚体（也就是多链）的话，可能RMSD、氢键、自由能形貌图等都是正确的，但是因为RMSF的横坐标是残基序号，所以导致错乱。
因此建议先计算RMSF，得到fws-rmsf.xvg后去qtgrace进行可视化，检查一下。

如果RMSF出错的话，解决方案如下：

1. 修复蛋白结构。
2. 尝试其他命令去做4.1.矫正轨迹。具体见该博客：https://www.jianshu.com/p/5dc493663ed2。
3. 固定结合区域的周边氨基酸位置，避免跑飞。

4.3.RMSD计算

# 计算蛋白骨架，时间为ns的RMSD
gmx rms -s md.tpr -f md_noPBC.xtc -o rmsd.xvg -tu ns
选择4后回车，再选择4后回车

# 计算蛋白骨架，时间为ps的RMSD
gmx rms -s md.tpr -f md_noPBC.xtc -o rmsd_ps.xvg
选择4后回车，再选择4后回车

# 计算配体的RMSD
gmx rms -s md.tpr -f md_noPBC.xtc -n index.ndx -o rmsd_Lig.xvg -tu ns
选择13后回车，再选择13后回车。

4.4.回旋半径gyrate计算

gmx gyrate -s md.tpr -f md_noPBC.xtc -o gyrate.xvg
选择4后回车

4.5.氢键计算

gmx hbond -f md_noPBC.xtc -s md.tpr -num hbond_num.xvg
选择Protein后回车，选择UNK后回车
# 这一步会需要比较久时间，约5分钟，可以选择以下代码替代（使用8核并行计算加速）
gmx hbond -f md_noPBC.xtc -s md.tpr -num hbond_num.xvg -nt 8

4.6.自由能形貌图

chmod +x pc_combine.py
python ./pc_combine.py rmsd_ps.xvg gyrate.xvg output.xvg
# 输出done

gmx sham -tsham 310 -nlevels 100 -f output.xvg -ls gibbs.xpm -g gibbs.log

dito xpm_show -f gibbs.xpm -3d -ip -o gibbs_3d.pdf
dito xpm_show -f gibbs.xpm -ip -o gibbs.pdf

4.7轨迹动图和MMPBSA（可选）

# 生成轨迹动图
gmx trjconv -s md.tpr -f md_fit.xtc -n index.ndx -o movie.pdb -dt 100
选索引组后回车

# 生成MMPBSA
source activate gmxMMPBSA
sbatch -N 10 -p c-16-1 -n 160 -c 1 gmx_MMPBSA.sh

5.结果可视化

对于RMSD、RMSF之类的都是扔到qtgrace里面，在这不过多赘述。

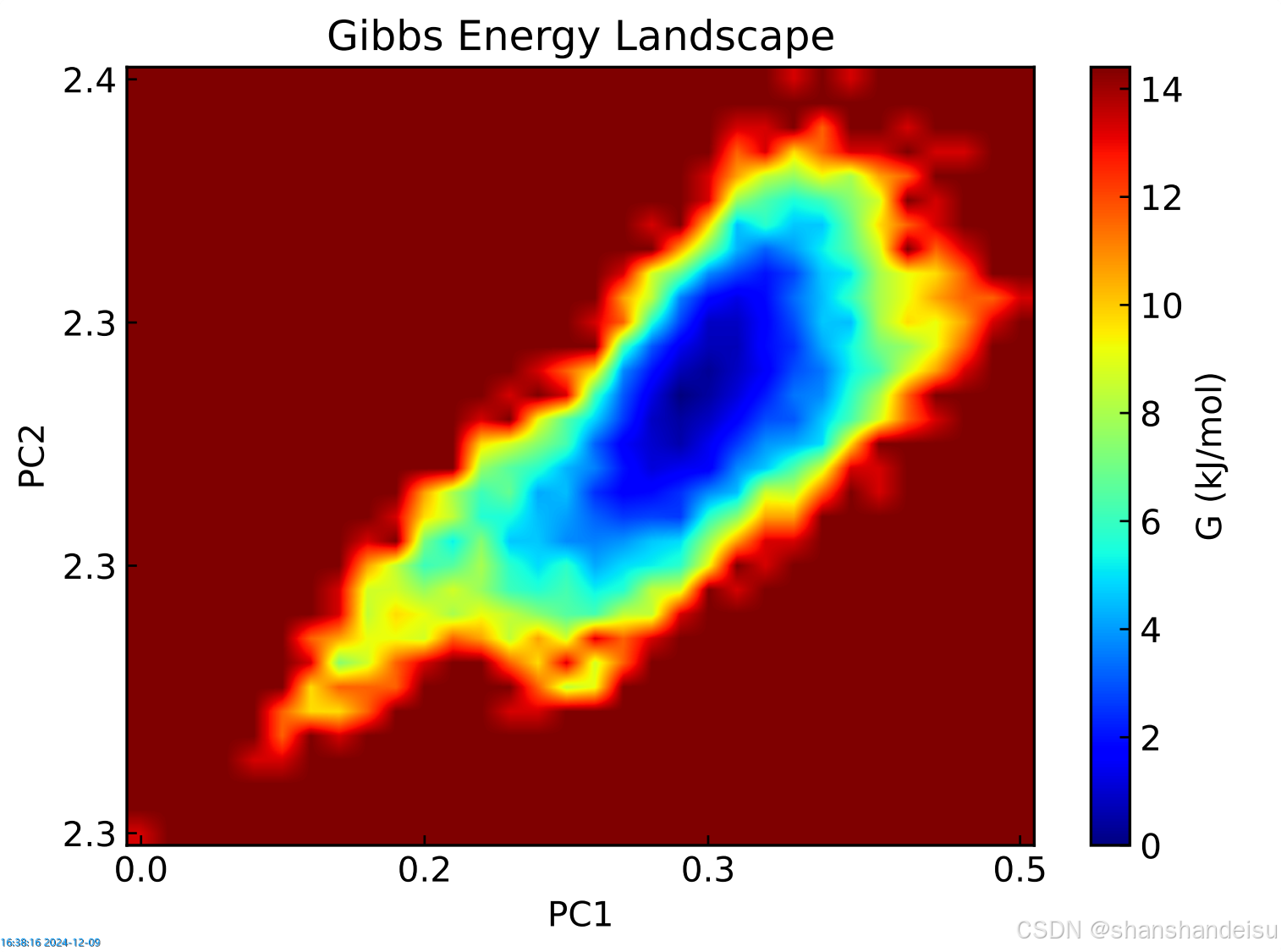

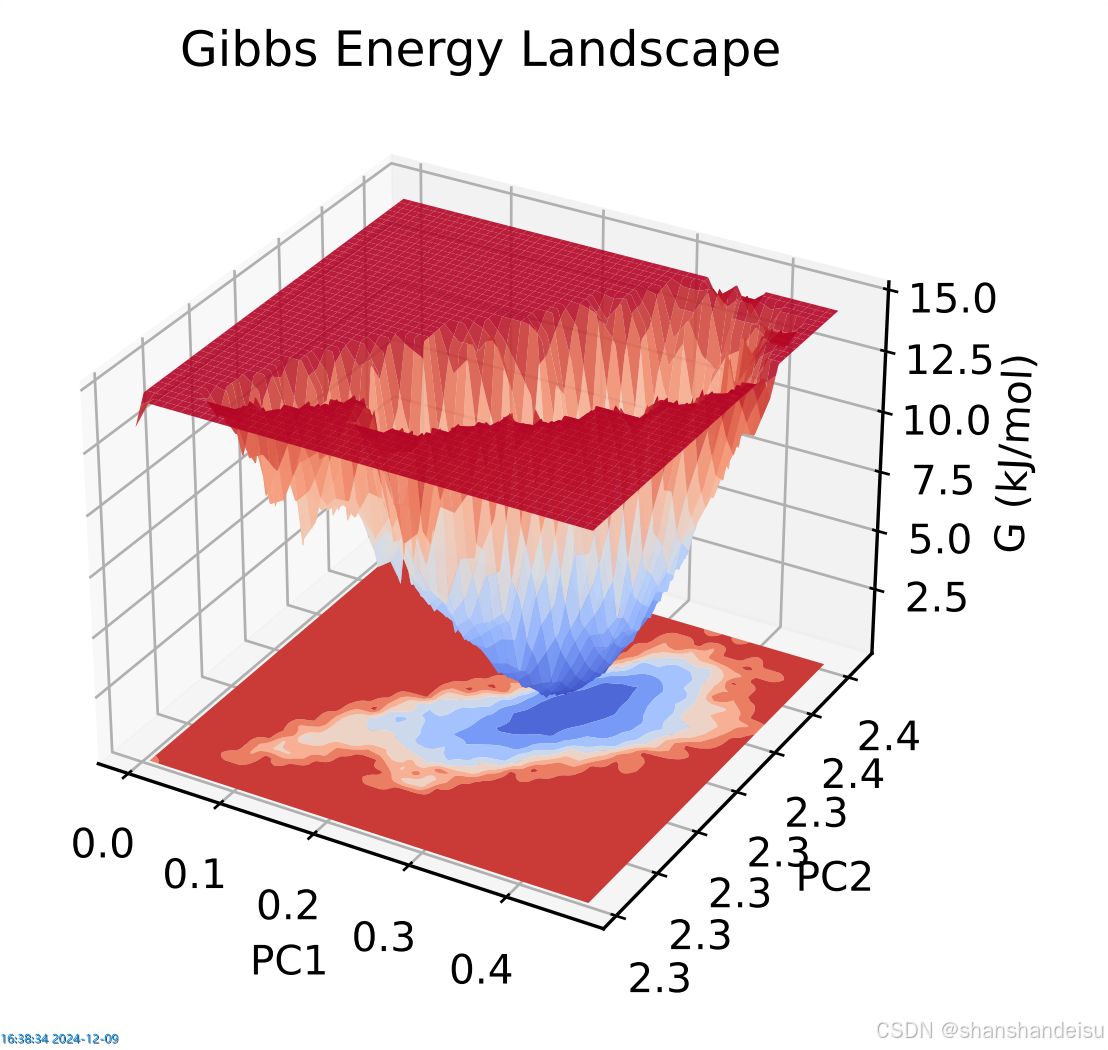

对于自由能形貌图，我们4.计算结果得到的是2D和3D的PDF格式。
红色代表能量高的构象，蓝色代表能量低的构象。能量越低越稳定。

对于轨迹动画movie.pdb，直接pymol，然后在命令行里面输入如下：

intra_fit movie
smooth
smooth

然后preset->ligand site/cartoon即可，一般需要3-5分钟。
