【HDL系列】进位保存加法器原理与设计

目录

一、进位保存加法器

二、3:2 Compressors


一、进位保存加法器

进位保存加法器(Carry Save Adder,CSA)终于开启了读者见面会。在之前介绍的众多加法器的缩写中,CSA众多。比较广为人知的CSA可能是进位保存加法器,所以它是怎样的存在呢?

使用进位保存加法器在执行多个数加法时具有极小的进位传播延迟,它的基本思想即将3个加数的和减少为2个加数的和,将进位c和和s分别计算保存,并且每比特可以独立计算c和s,所以速度极快

在许多加法计算中,一般有2个以上,或者更多的加数。

如:    Sum = A + B + C + D + E + …

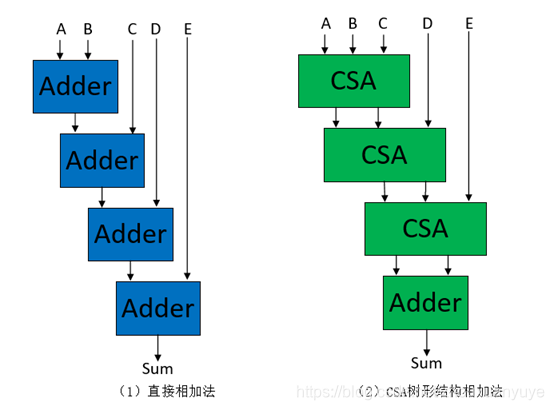

最直接的办法是:先将A+B结果计算出来,再与C计算,依次进行,如下图(1)。
