音叉晶体振荡器-32.768Hz



➤01 手表晶体

---

手表晶体在很多电子设备中都适用于基准信号源使用。它的小巧的封装，为何能够产生如此低的振荡频率了呢？

在某些文章中指出。这类低频石英晶体主要是依靠它的特殊的“音叉”结构来产生比较低的谐振频率的。下面就对手边得这样的晶体振荡器拆解来看看其中的结构。

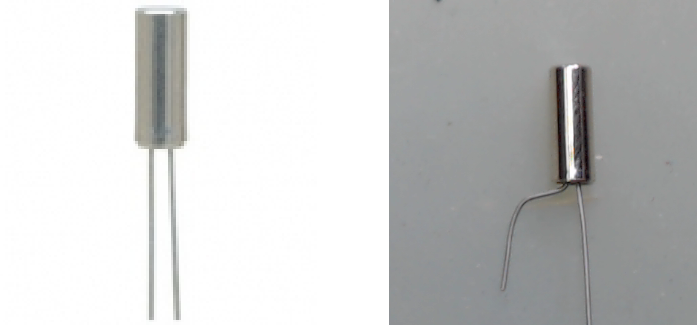

^{▲ 手表晶体}



➤02 拆卸

---

这类静态一般使用树脂将内部结构封装粘结在小型金属壳内。 使用钳子捏碎封装之后，将其中碎屑倒出，可以看到其中的部分结构：

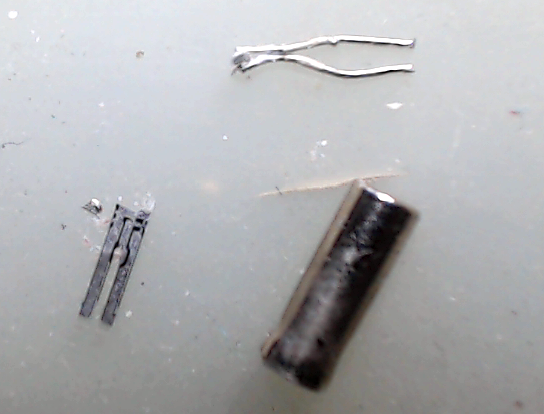

^{▲ 拆开后的内部结构}

下面是特别放大后的音叉晶体结构。

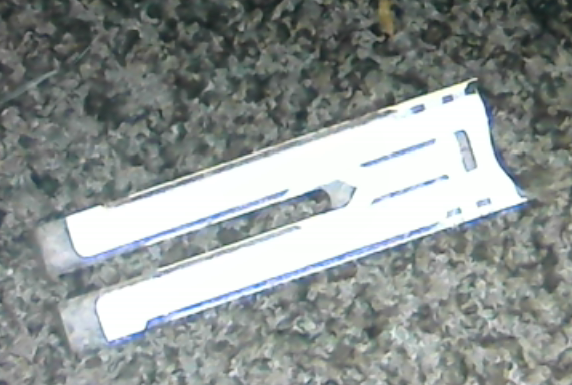

^{▲ 音叉晶体的结构}



※ 疑问

---

• 这种结构振荡模式是什么？
• 在加工过程中，是如何最终将其修正在32768Hz的附近的？实际上，对于所有的晶振的修正过程是什么？
• 是否还有其他结构的低频（32768Hz, 40kHz, 80kHz）晶体呢？
