MOSFET驱动器汇总 ： 单个N-CHANNEL，半桥，全桥，3项桥



▌01 单N-沟道驱动

---

不同MOS驱动芯片工作电压与驱动电流：

型号	工作电压	输出峰值电流
TC4426	18V	1.5A
TC4431	30V	1.5A
TC4421	18V	9A
TC4451	18V	12A
MD1211	4.5 ~ 13V	2A
LT1910	>6V	高端MOS驱动器

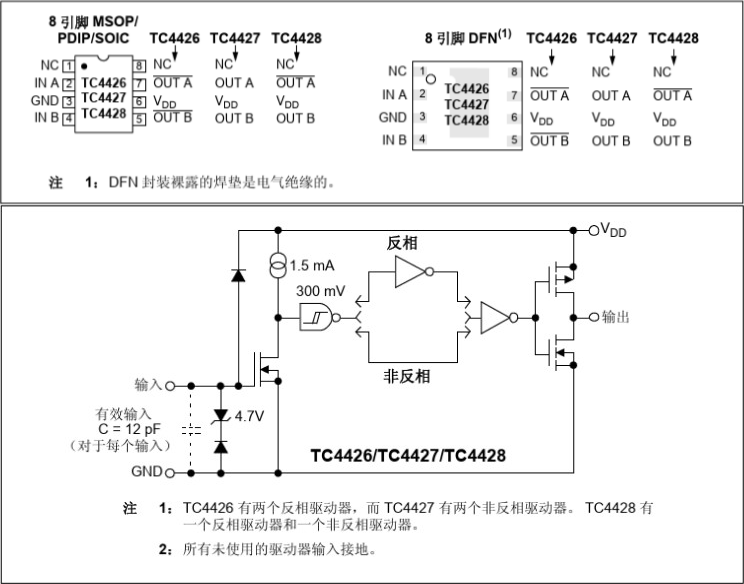

1. TC4426(7)(8)

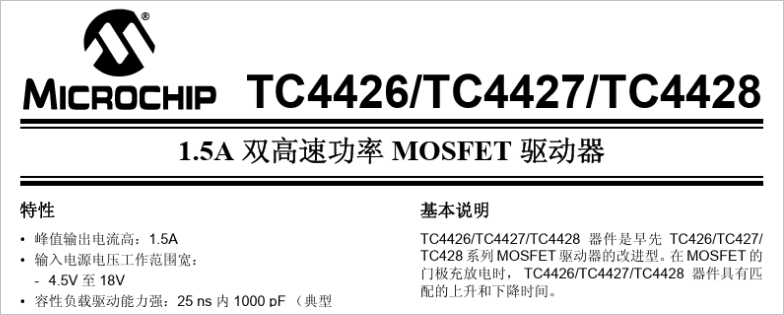

数据手册： TC4427

^{▲ 功能描述}

2.TC4421(2)

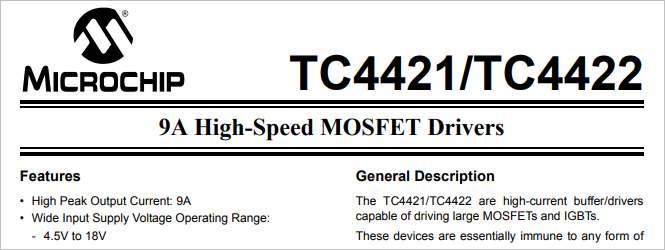

TC4421数据手册 ：

• 输出电流峰值：9A
• 工作电压：4.5V~ 18A

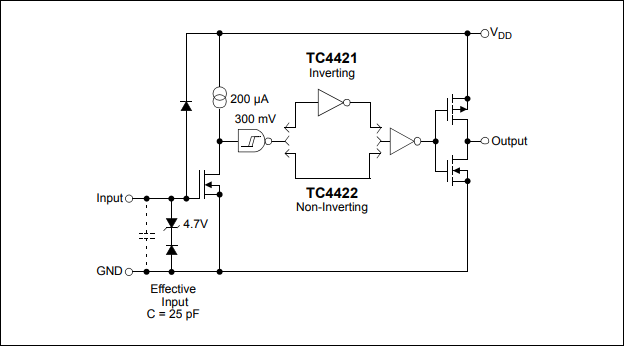

^{▲ TC4421 内部结构图}

3.TC4431(2)

• 输出电流 1.5A
• 工作电压：5V~30V

TC4431数据手册

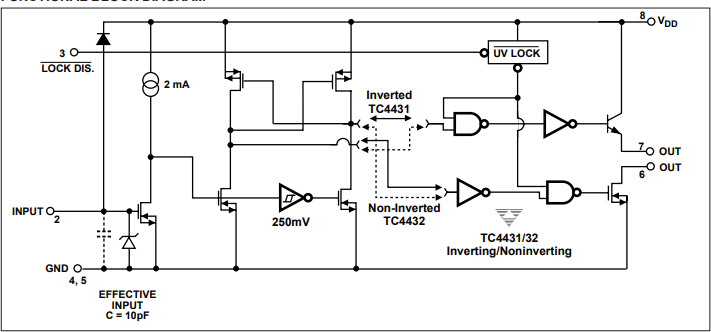

^{▲ 内部结构图}

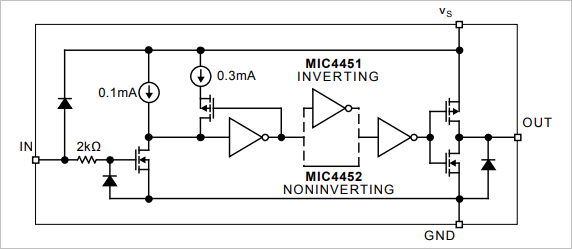

4.MIC4451

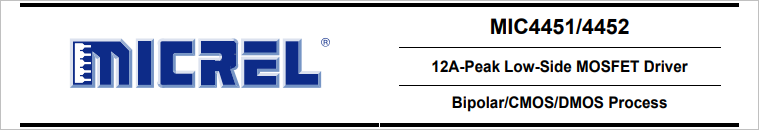

• MIC4451数据手册

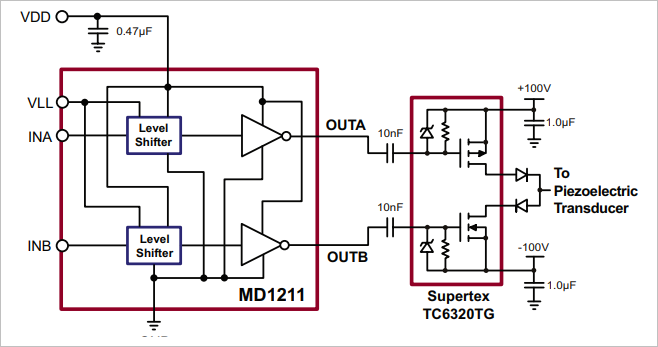

5.MD1211LG-G

MD1211LG 数据手册

• 2A 输出峰值电流；
• 10ns驱动1000pf上升时间；
• 工作电压：4.5 ~ 13V；输入的信号：1.8 ~ 5.0V



▌02 半桥驱动

---

1.NCP3420

NCP3420数据手册 ，MOSFET 12V栅极驱动IC。内部具有放置半桥电路消除“直穿”问题。

Transient Voltage: 40V。

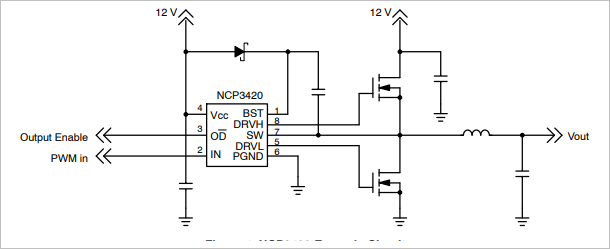

^{▲ NCP3420典型应用电路}

2.L6384E

高压半桥驱动器： 600V

^{▲ 典型应用电路}

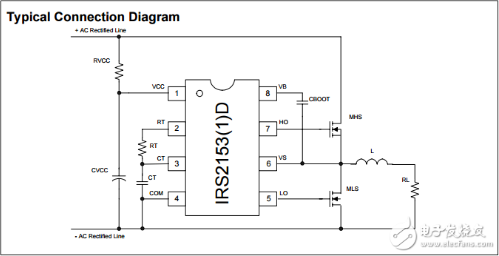

3.IRS2153

自激半桥驱动器： IRS2153数据手册 。

4.IRS2110,IRS2113

高压半桥MOS驱动电路（ IRS2110,IRS2113数据手册 ）

5.IRS2101

600 V 高边和低边驱动器 IC,具有典型的 0.29 A 拉电流和 0.6 A 灌电流，采用 8 引脚 PDIP 封装，适用于 IGBT 和 MOSFET。也有 8 引脚 SOIC 封装可选。 IRS2101数据手册 .

• 驱动电压：600V，输出电流：130mA，-270mA。

6.TPS28225

Automotive 4-A, 27-V half bridge gate driver with 4-V UVLO for synchronous rectification

• TPS2825数据手册。
• 测试TI高速MOS驱动芯片 TPS28225 伴随着MOS半桥

7. HIP6601，HIP6603

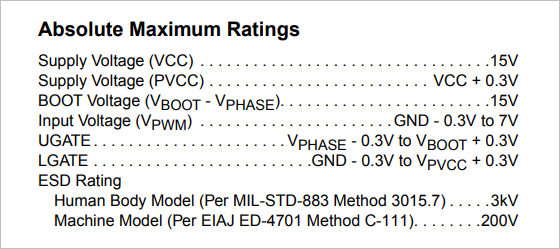

HIP6601数据手册 是同步整流MOSFET降压驱动芯片。与TPS28225相类似。

8.高端MOS驱动器

• LT1910高端MOS管驱动IC



▌03 全桥驱动

---

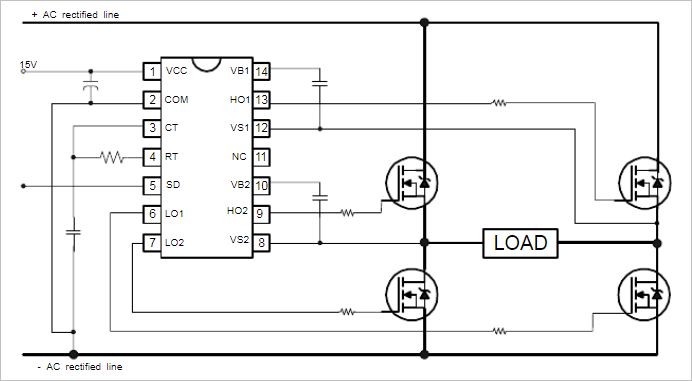

1.IRS2453

自激全桥驱动芯片： IRS2453D数据手册 。



▌04 三相桥电路

---

1.IRS2130

三相桥驱动电路 (IRS2130数据手册) ：工作电压+600V。

2.FAN7888

FAN7888数据手册 是3项-半桥驱动IC。

• 高压：200V
• 输出电流：350mA/-650mA
• 工作电压：15V。
