改造LED补光灯

改造LED灯



01 LED补光灯

---

一、改造接口

  这是手边的可充电LED灯，下面测试一下将其点亮所需要的驱动电压和电流。 将其原来连接在电路板上的引脚打开。 使用数字可编程电源DH1766进行测试。 调整好输出电压源的正负极性，可以看到当电压升高到3V以上时，LED灯便可以点亮。 LED消耗的电流从几百毫安到一两安培，对应的灯光不同的亮度。

二、制作电源

  由于LED补光灯需要3.3V电源， 工作时消耗500mA电流。 现在使用一颗LM2596S开关稳压电源， 为LED灯提供工作电压。 这里LM2596数据手册， 根据它推荐的电路搭建电路， 电感去33微亨， 下面通过快速制版搭建电路。

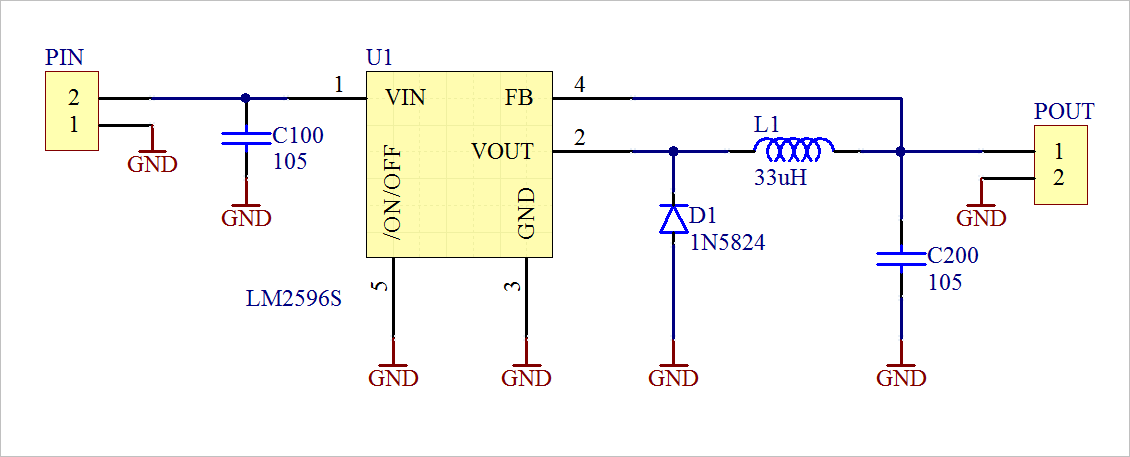

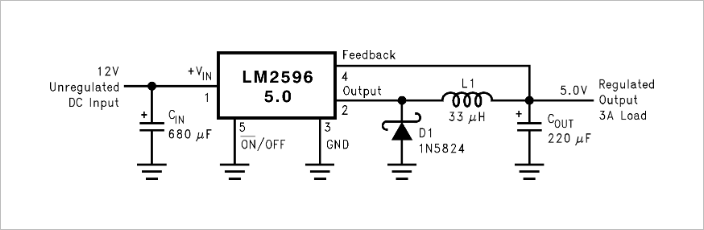

  下面给出了LM2596S典型应用电路。电路来自于LM2596S数据手册。

▲ 图1.2.1 LM2596S典型应用电路

1、设计电路板

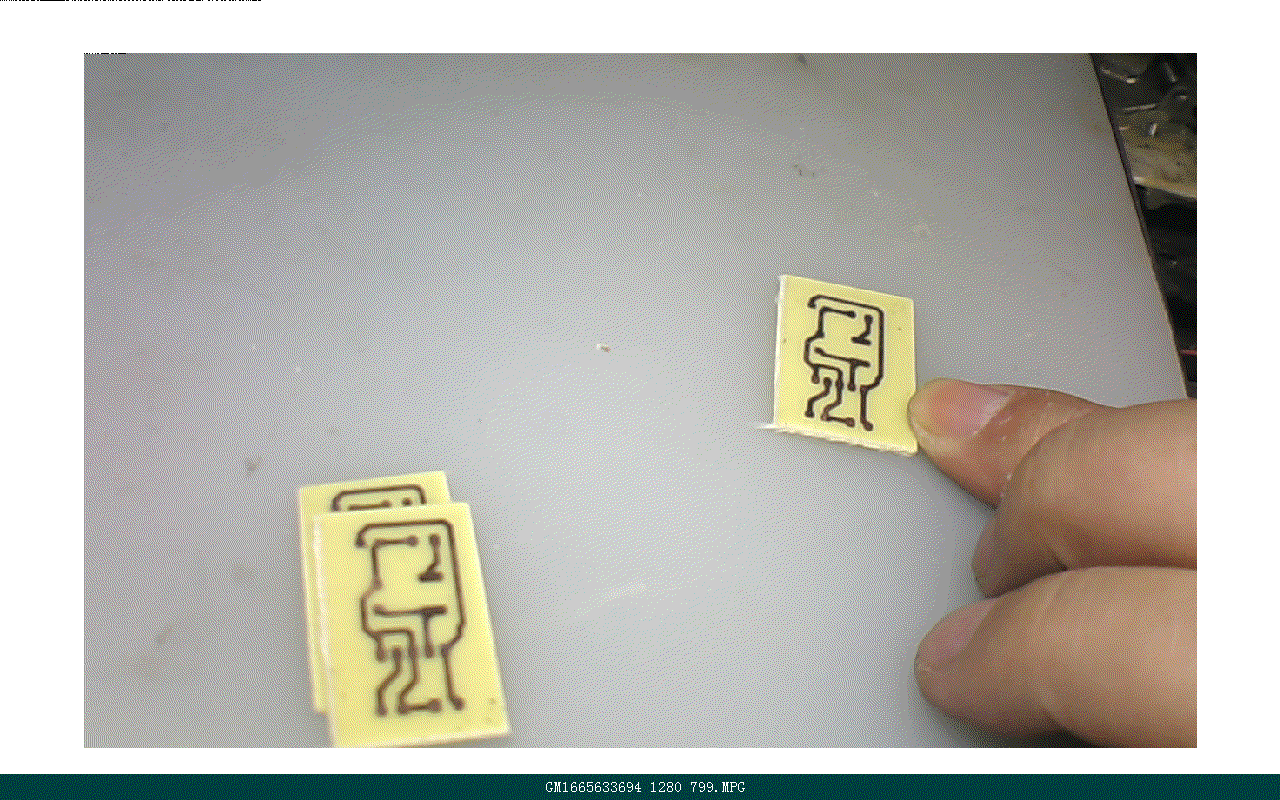

  首先根据参考电路设计原理图， 这些器件手边都有。 然后在根据原理图， 搭建相应的PCB图， 打印出热转印纸。 经过放在热转印机上。 经过25秒之后，便可以完成热转印。 经过10秒钟的腐蚀之后， 可以获得单面电路板， 可以进行下面的制作了。

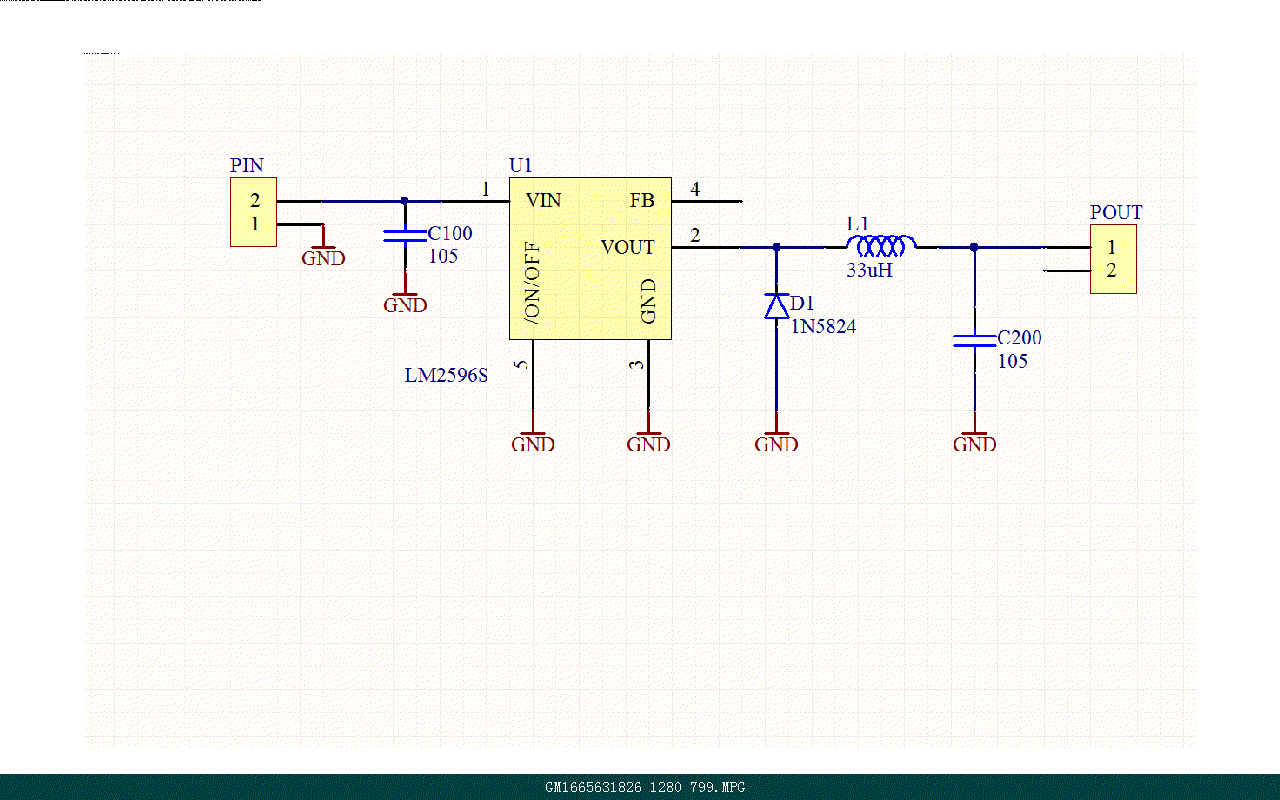

  这是电源电路板原理图。 后面经过制作焊接，发现对于L1的封装取 1812 太小了，将其改成2220比较合适。

▲ 图1.2.2 电路板原理图

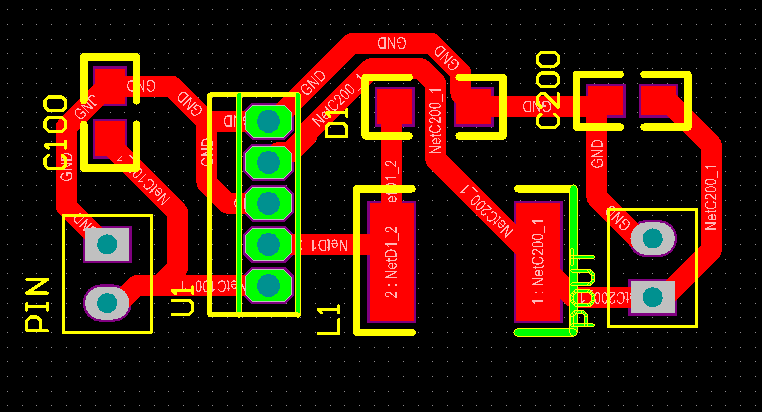

  下面是修改后的PCB版图。

▲ 图1.2.3 修改后的PCB版图

2、焊接制作电路板

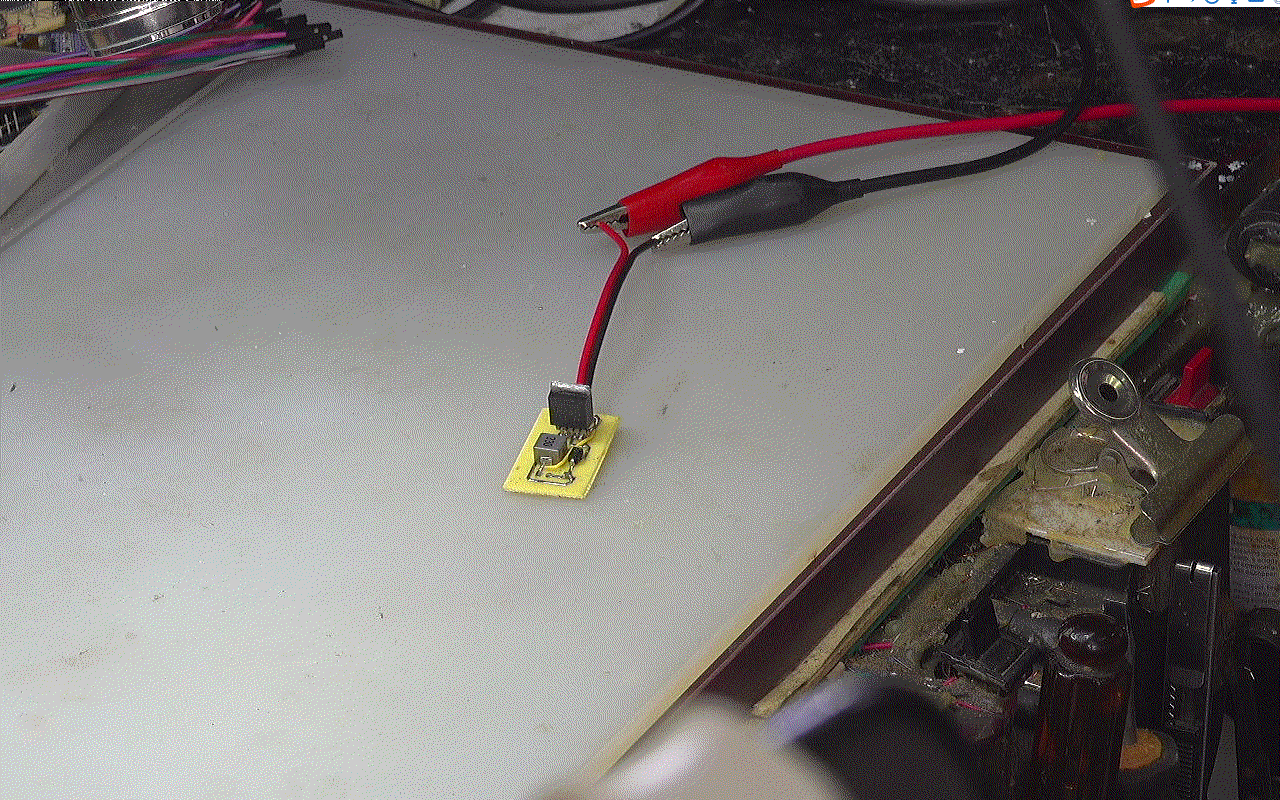

  下面焊接电路板，首先给电路板上锡。 这是电路板上主要的元器件。 将它们一一焊接到电路板上。最后进行清洗。 这是最终完成的电路板。

3、电源调试

  下面对模块加电测试， 引入+5V电压。 测量电路的输出为3.2862V。 电路的静态功耗为5.5mA。 加上LED灯负载，可以看到此时电路消耗电流为 840mA。 如果将电压提高到9V，消耗电流为440mA。 最后安装一个控制LED灯打开熄灭的开关。



※ 总  结 ※

---

  在这里改造了一个用于桌面拍摄进行补光的LED灯， 这位将来实验提供光源。

---
