一、前言

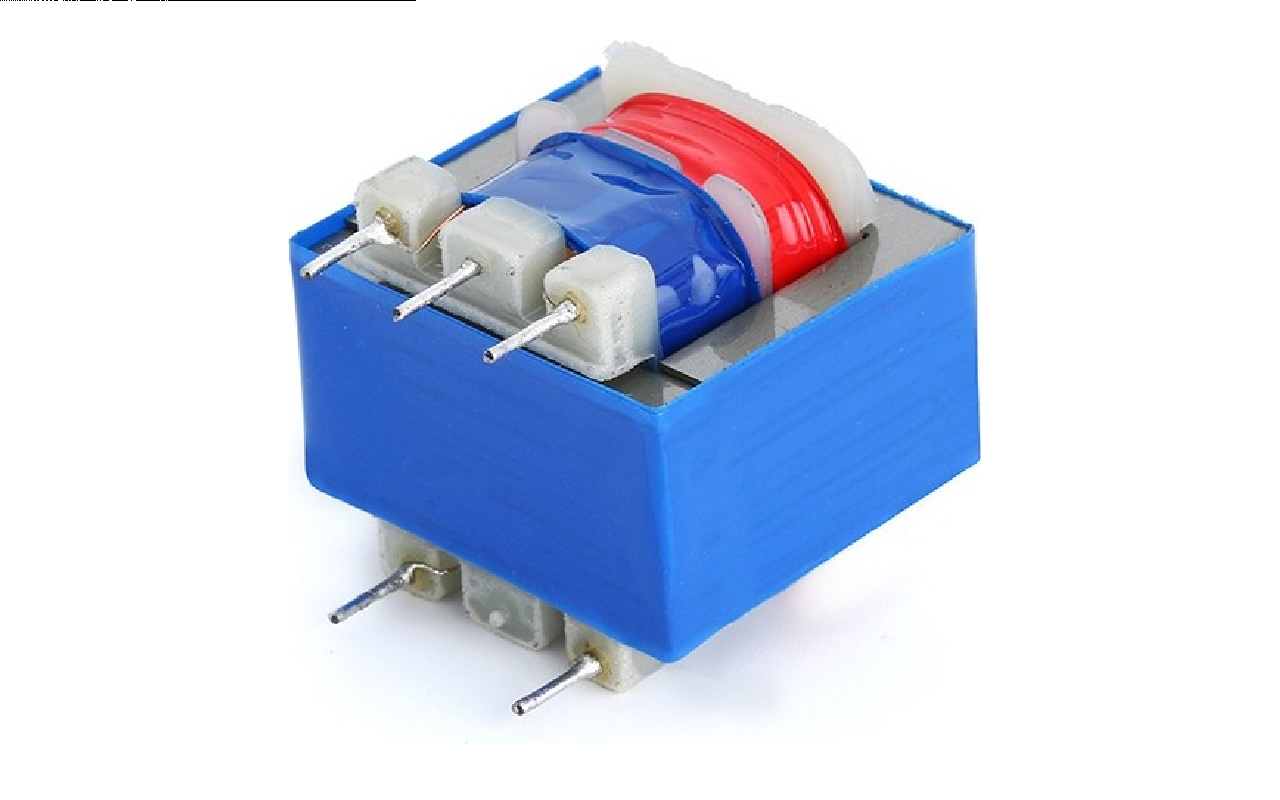

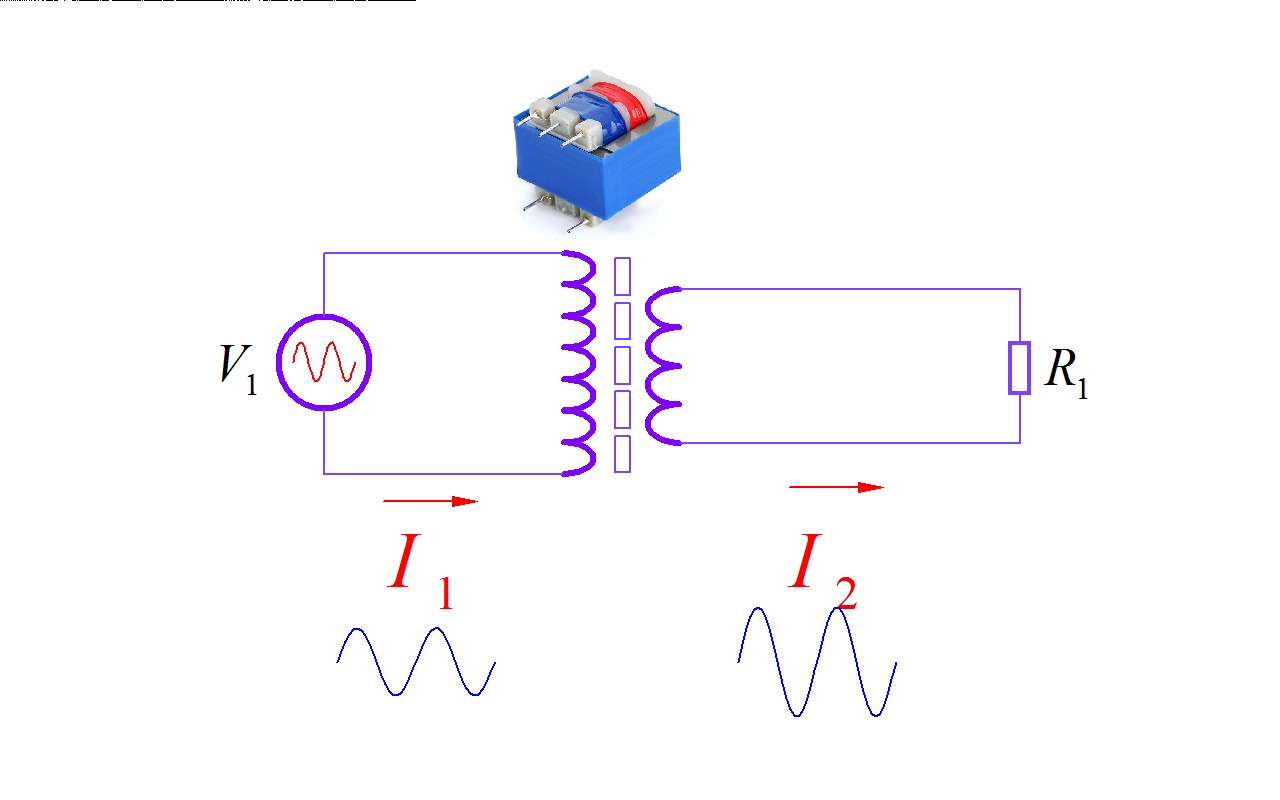

  对于一个变压器， 它的原边和副边绕制在同一磁路上， 在原边施加正弦交流电， 副边连接负载。两边的电压比值等于匝数之比。 根据功率守恒，负载电流与匝数成反比。 波形都是正弦波， 只是幅值有所不同。

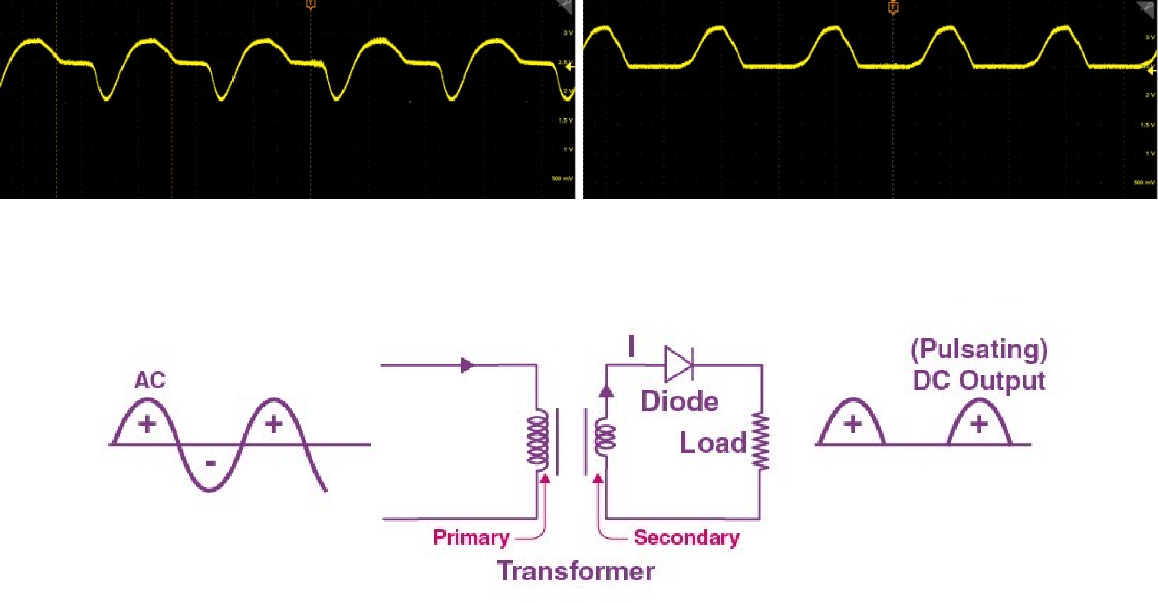

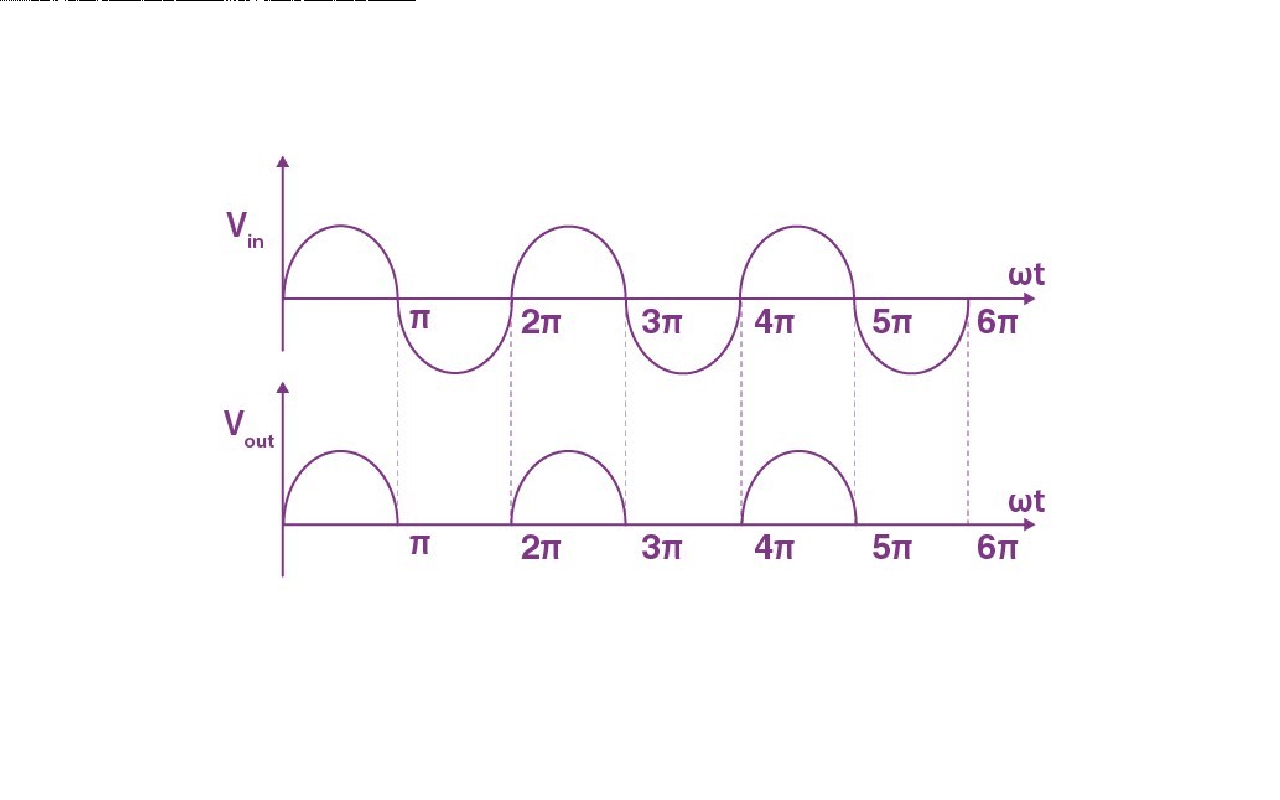

  下面有一个问题， 如果在副边增加一个二极管， 对输出电流进行半波整流， 副边的电流形成半波整流电压波形。 那么原边的电流波形将会变成什么模样呢？ 下面我们先通实验来测试一下。

二、实验方式

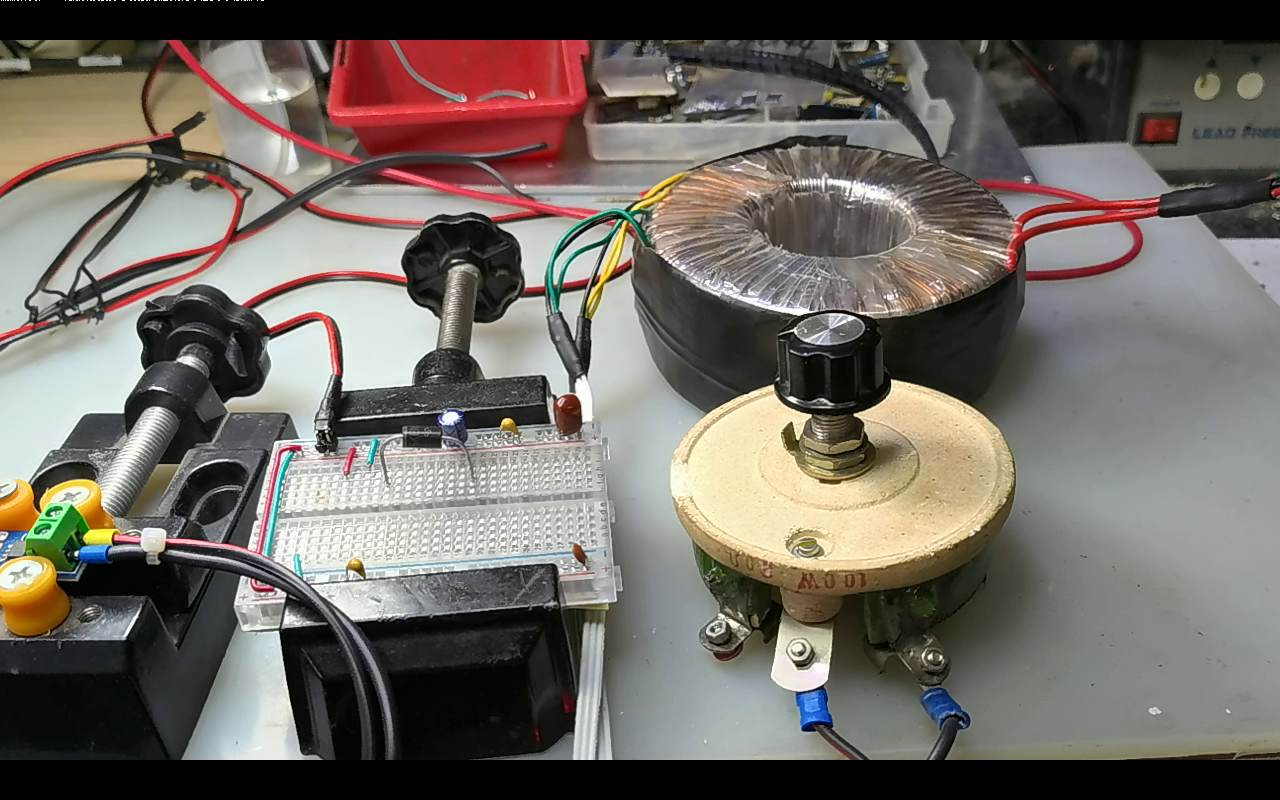

  这里给出了测试整流电流波形的器件。 原边的交流电是由隔离变压器以及自耦变压器提供。 利用了一个环形变压器副边两个绕组作为实验中输入输出绕组，原副边匝数比大约为 2 比 1。 采用一个 20 欧姆可调电阻作为负载， 使用一个大功率整流二极管对复变电压进行整流。 使用一个半导体霍尔模块测量绕组中的电流。 下面利用这些器件测量半波整流情况下输入输出电流波形。

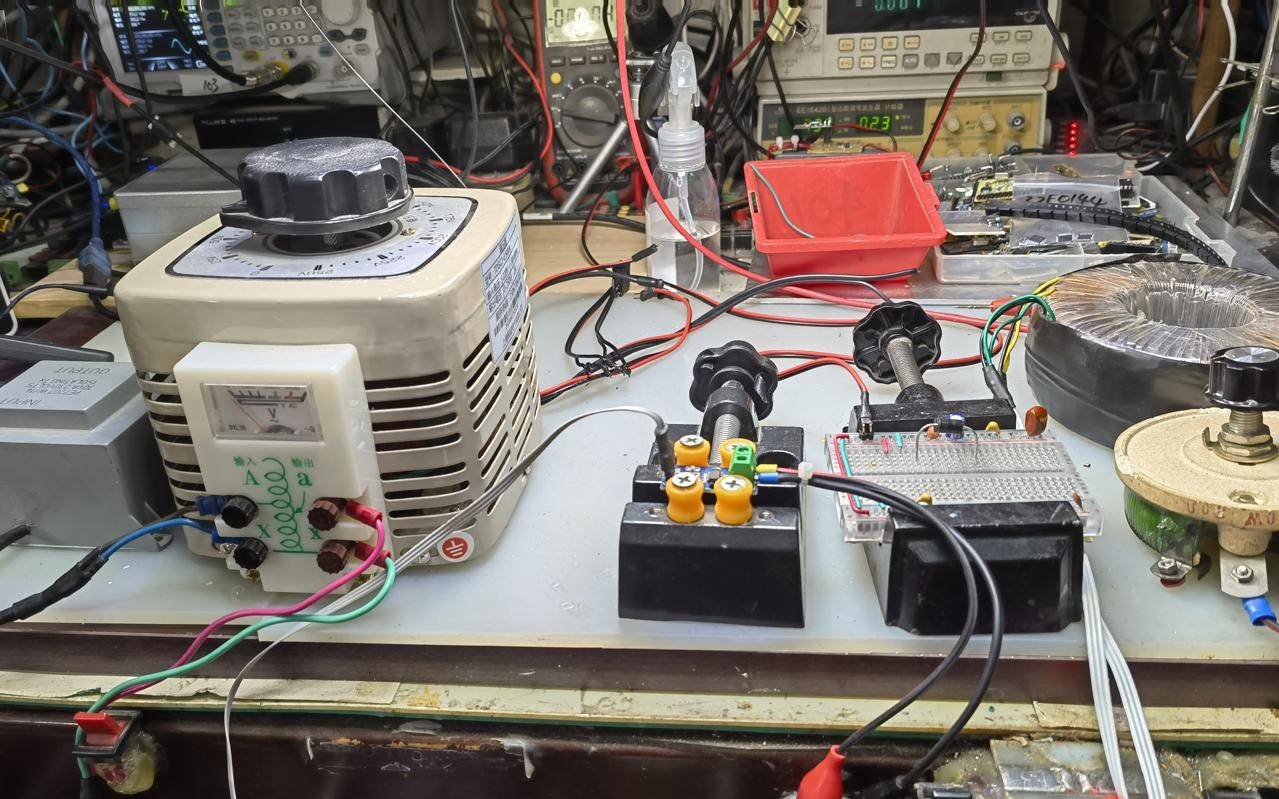

▲ 图1.2.1 实验测试器材

三、测量结果

  这是在副边为纯电阻的情况下，原边的电流波形。可以看到它是一个正弦波。需要注意的是，电流霍尔传感器输出零点电压为2.5V。 在副边电阻上串联半波整流二极管。 这是测量到副边的半波整流电流信号波形。可以看到它是半波直流脉动信号。 这是变压器原边电流信号， 它的波形与输出电流信号波形不同， 是一个纯交流信号。 如果在副边使用整流桥电路， 可以测量到负载上的全波整流信号。 原边的电流波形则恢复到正弦信号。 那么问题来了， 为什么副边半波整流时，原边的电流信号变成了这个样子呢？

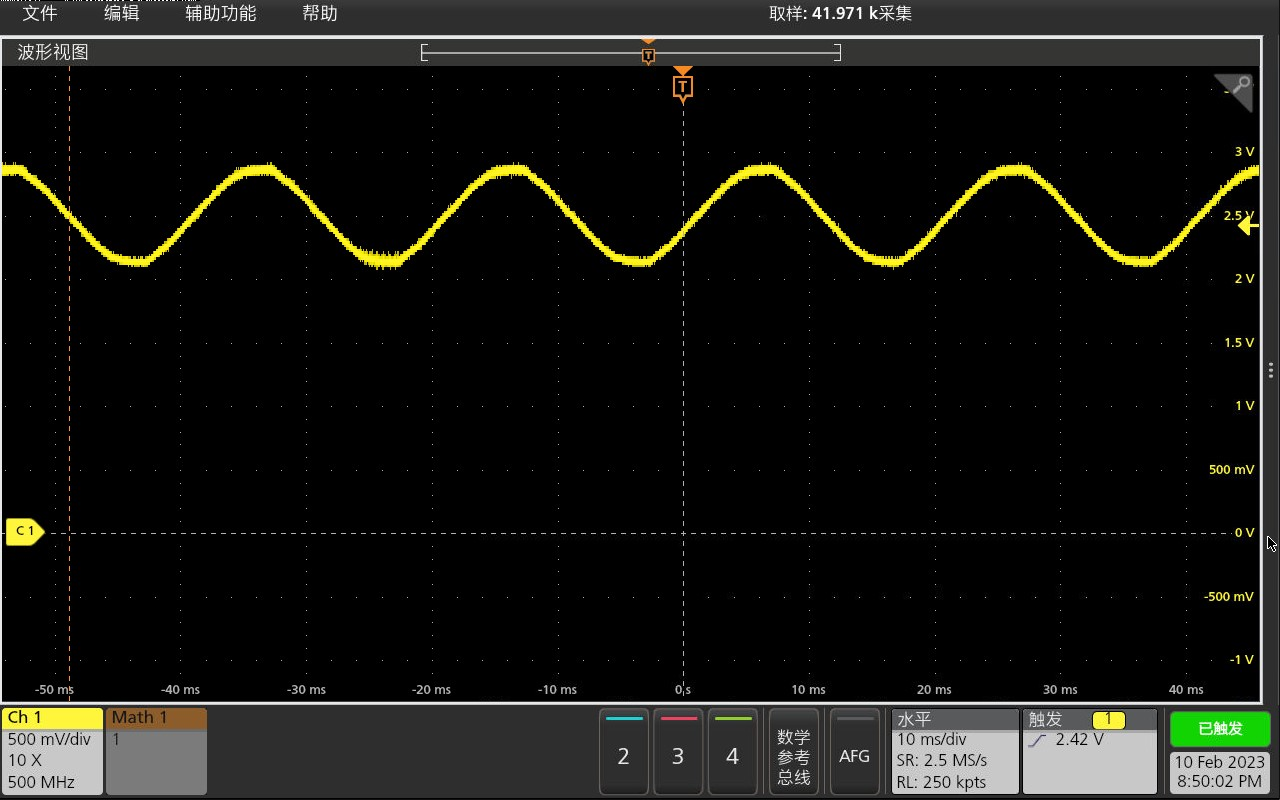

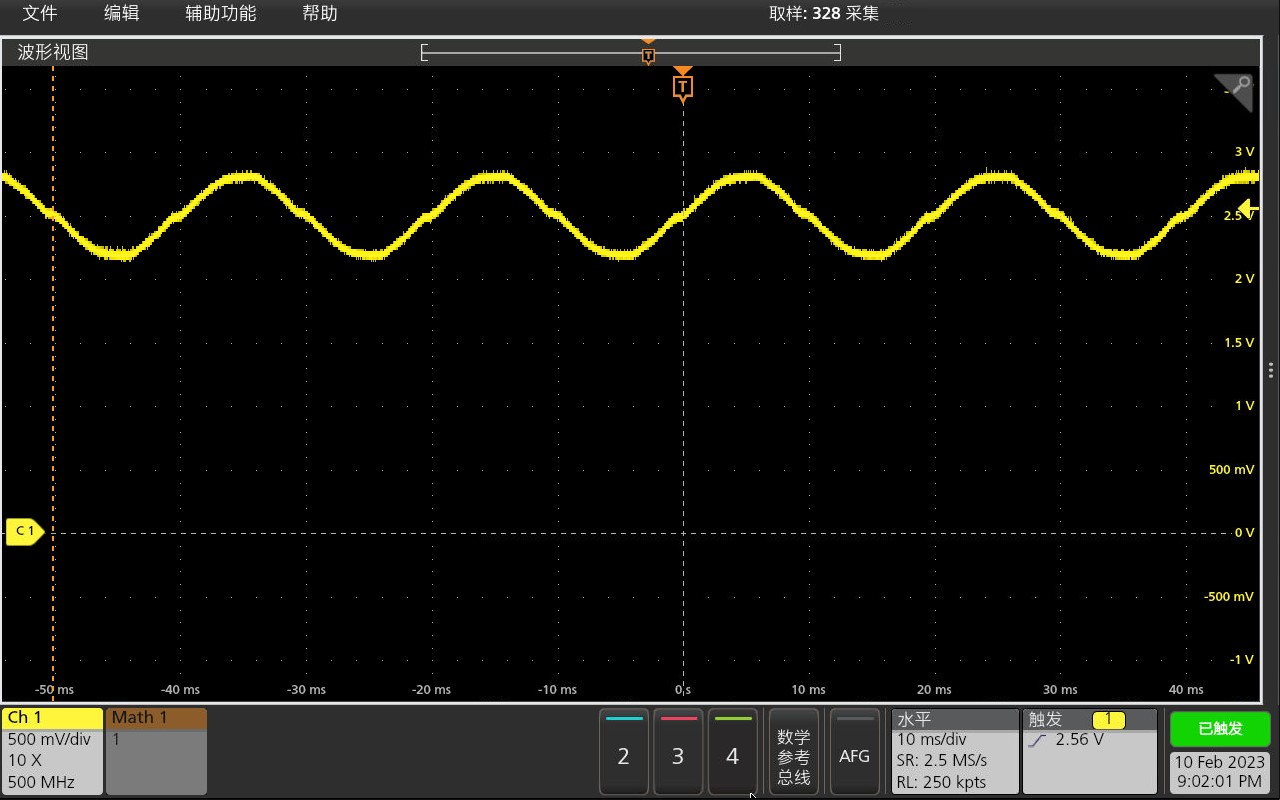

▲ 图1.1 电阻负载电流波形

▲ 半波整流电流波形

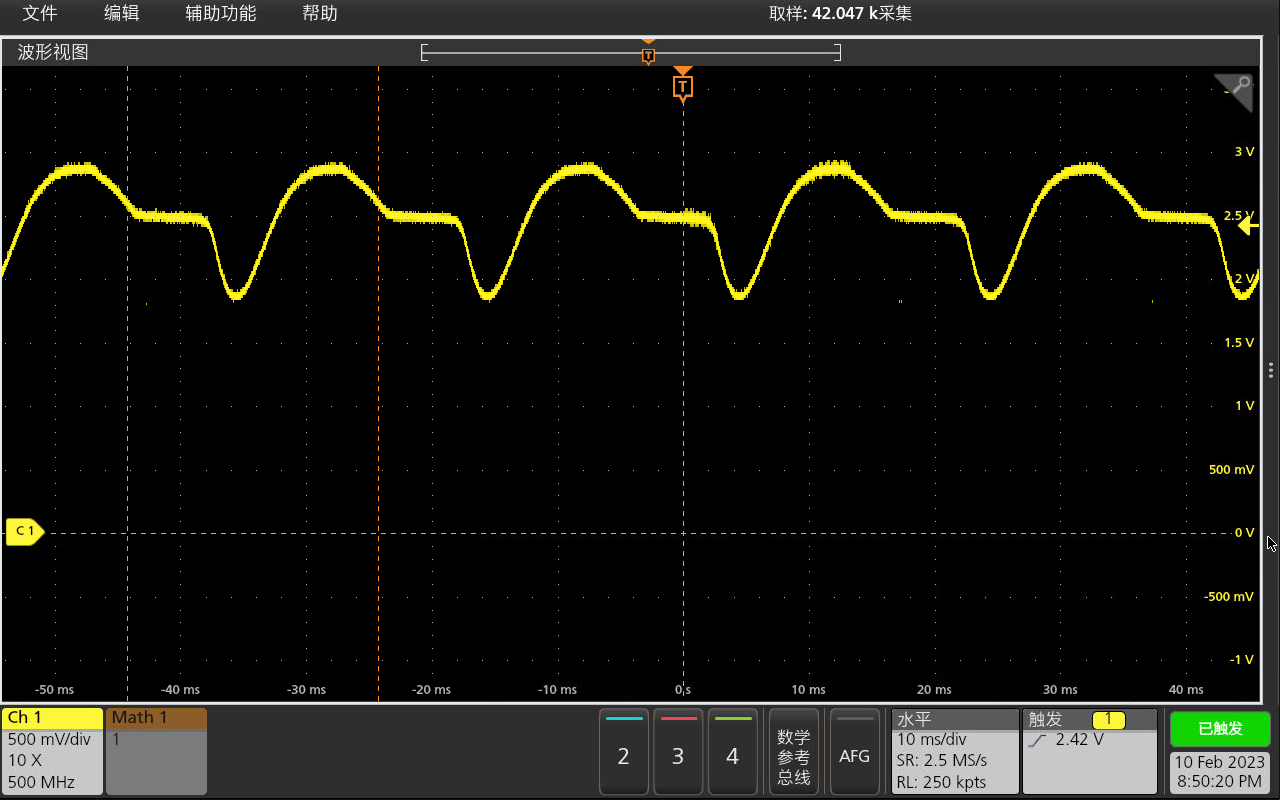

▲ 半波整流原边电流波形

▲ 图1.4 全波整流副边电流波形

▲ 图1.5 全波整流原边电流波形

四、信号分析

  由于半波整流在实际应用中比较少，其缺点也比较多。 整流呈现非线性， 对于输入输出的电流、电压信号建模分析比较困难， 所以大部分情况都是分析输入输出电压波形，对于输入电流波形很少分析。 所以观察到的电流波形，  之所以为什么是这样， 我现在还没有一个比较简便明确的答案，  不知道谁能够给出解释。

▲ 图1.4.1 半波整流输入输出电流波形



※ 总  结 ※

---

  本文实验分析了普通小型变压器在半波整流负载下，  输入输出电流波形。  尚缺乏对于这个波形的理论分析。

---
