碳性9V电池的内部结构

堆叠9V电池结构



01 9V碳性电池

---

一、简介

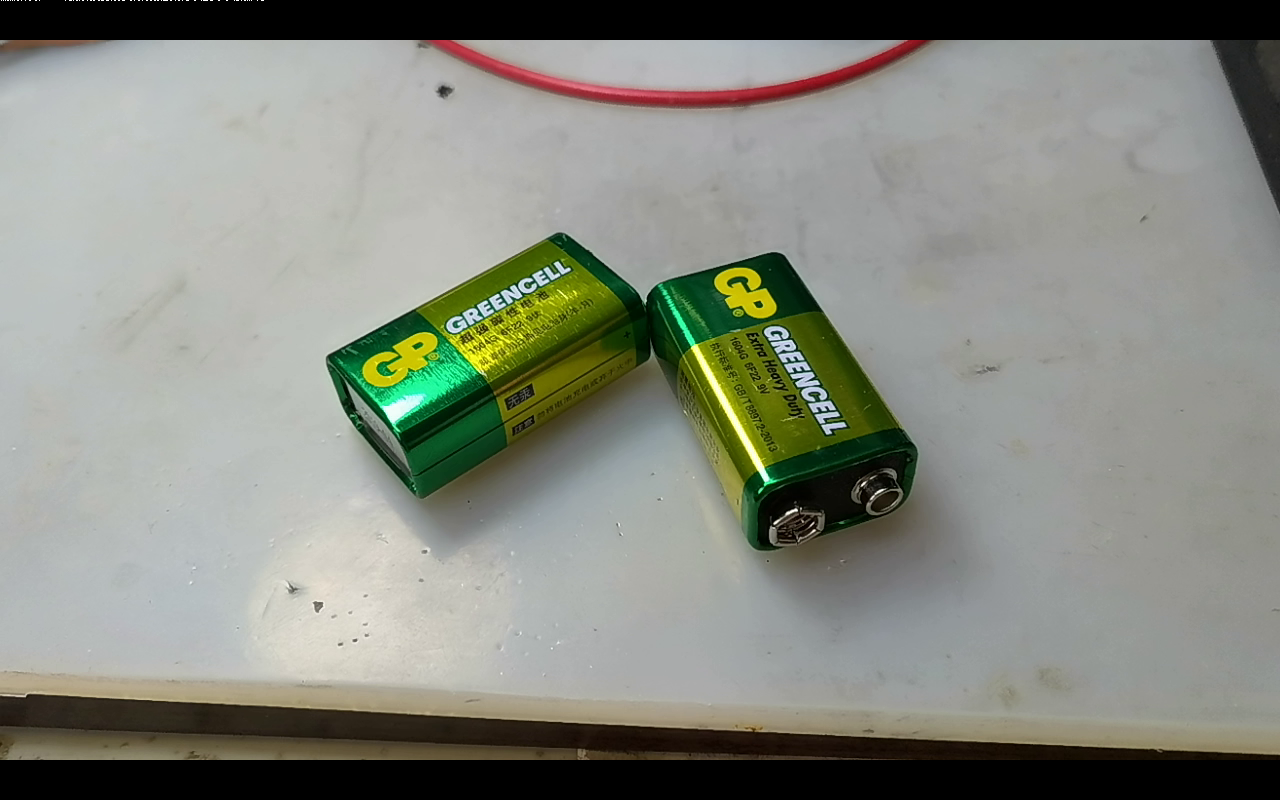

  手边两个用于光纤信号放大器中的 9V 电池已经没有电了。下面拆卸它看一下它的内部结构。  电池的商标为 GreenCell， 上面印有“超强碳性电池” 的字样。  后面的 1604G 不清楚具体含义。6F22 是指内部由 6 块 小型椭圆电池层叠而成。 使用游标卡尺测量一下它对应的尺寸。

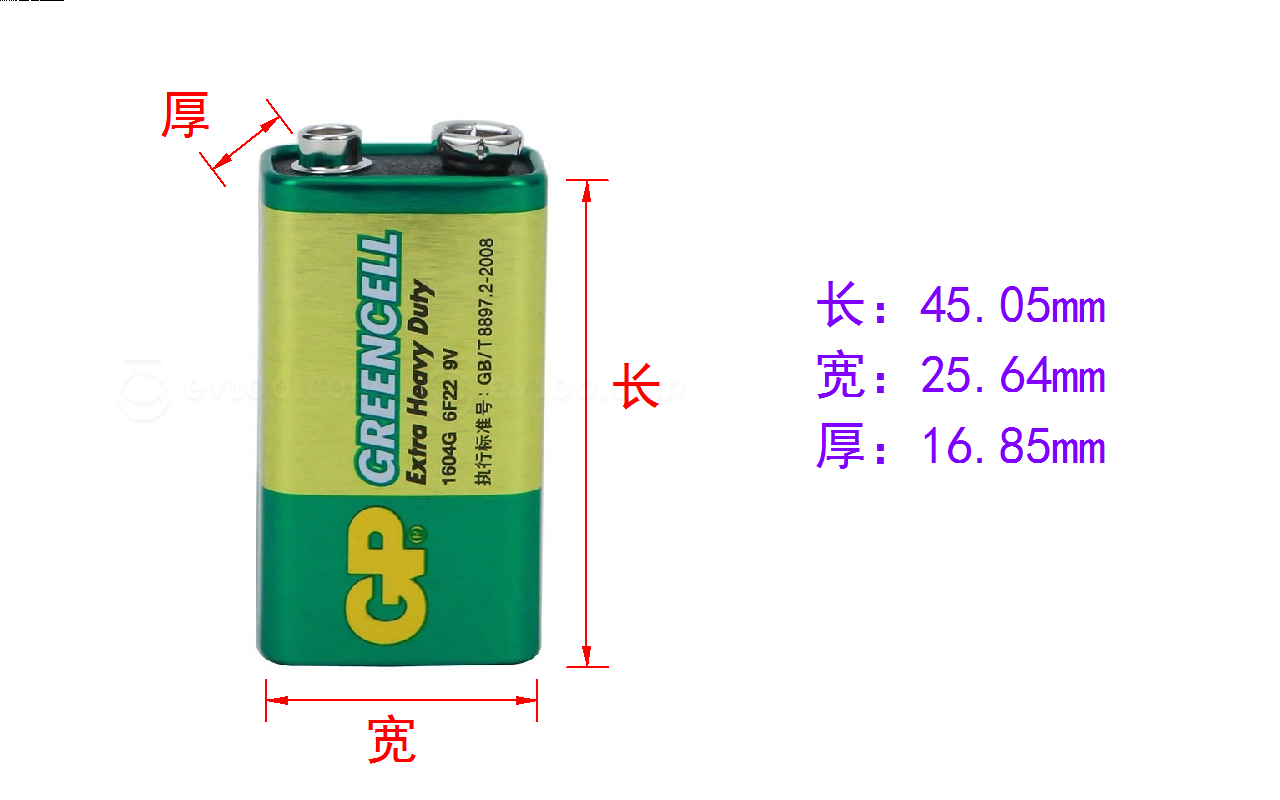

  经过测量， 电池的长宽高分别为：  45.05mm、25.64mm、16.85mm。

电池的尺寸：

长：45.05mm
宽：25.64mm
厚：16.85mm

二、内部结构

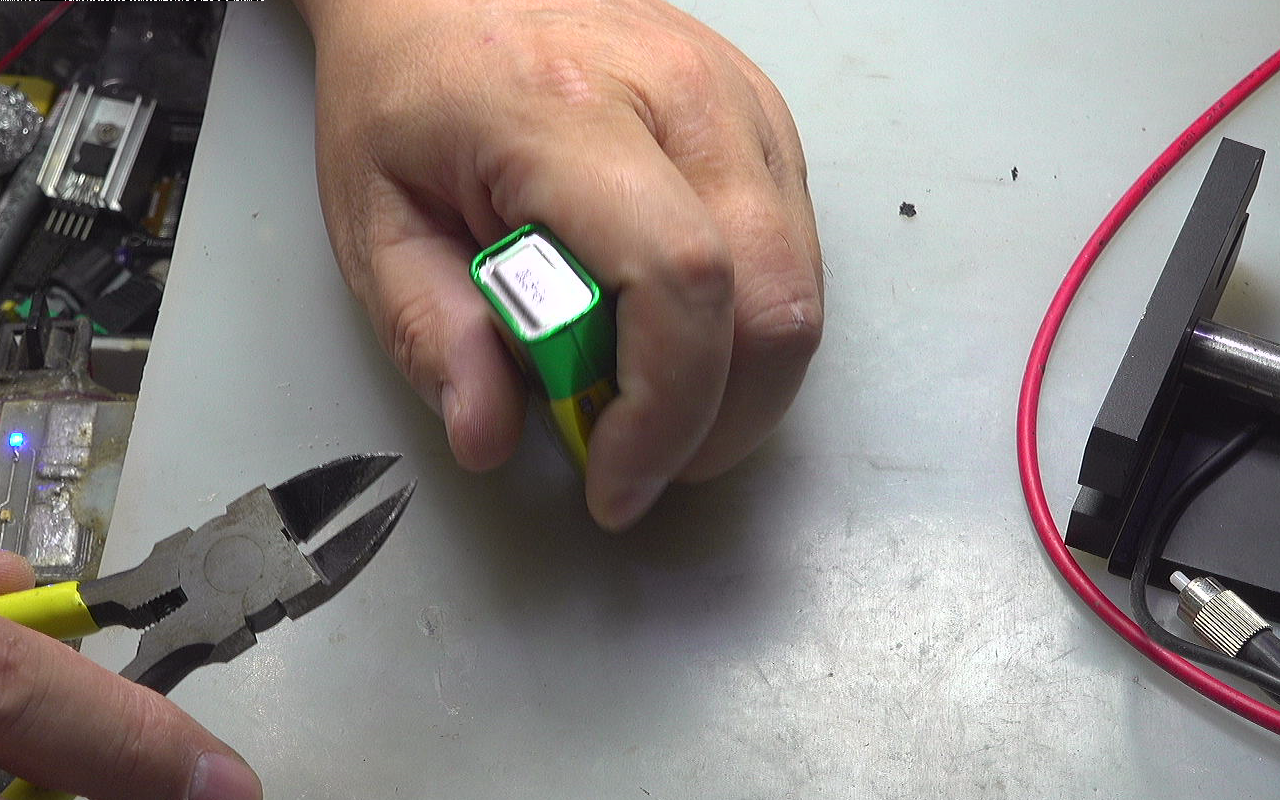

  使用斜口钳、改锥等将电池的外壳拆卸下来。 这是拆卸之后的内部结构。 这是电池核心，可以看到其中有六层堆叠的结构。

  使用美工刀很容易将电池芯切开，六层堆叠电池之间没有任何焊接联系， 只是堆叠相互接触。  每一层似乎是塑料包裹的一小块石墨饼， 一侧似乎是金属，另外一层是纸， 碳饼内部没有其他组成成分。 电池对外引线分别连接堆叠电池的前端和后端。 金属外壳与内部是绝缘的。 电池芯外部有透明薄膜塑料进行包裹。 在这里对于9V堆叠电池进行拆卸。 这个电池的型号为6F22. 金属电池外壳与电池内部没有任何联系。

---
