测试两款集成功率MOS芯片： 4606、8205A

两款功率MOS芯片



01 MOS芯片

---

• 8205A : https://www.alldatasheet.com/datasheet-pdf/pdf/1152898/KIA/8205A.html

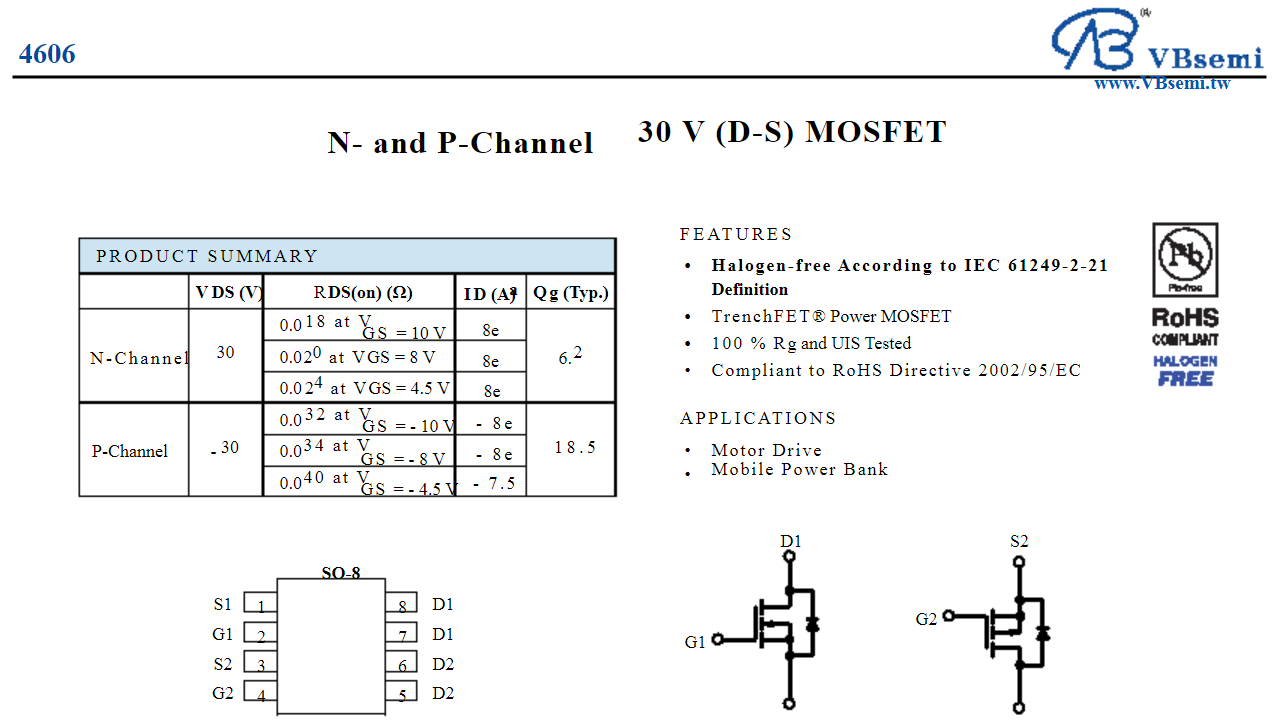

• 4606 : https://html.alldatasheet.com/html-pdf/1223173/VBSEMI/4606/248/1/4606.html

一、前言

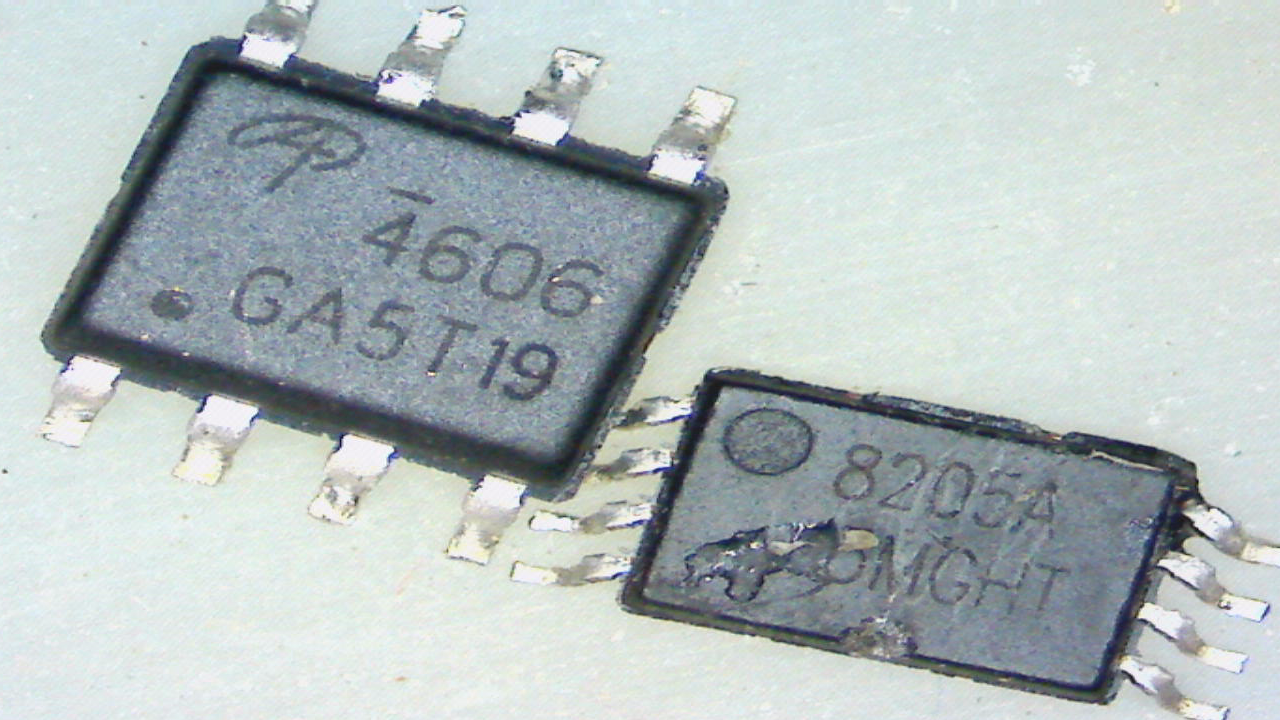

  这两个集成芯片实际上是两款功率 MOS 管。  为了今后使用方便， 下面对它们进行初步测试。 SOP6 封装的是 4606， 其中集成了一个 N沟道 和一个 P 沟道的MOSFET。  TSSOP8 封装的是 8205A， 其中封装了两个N 沟道的 MOSFET。

二、制作转接板

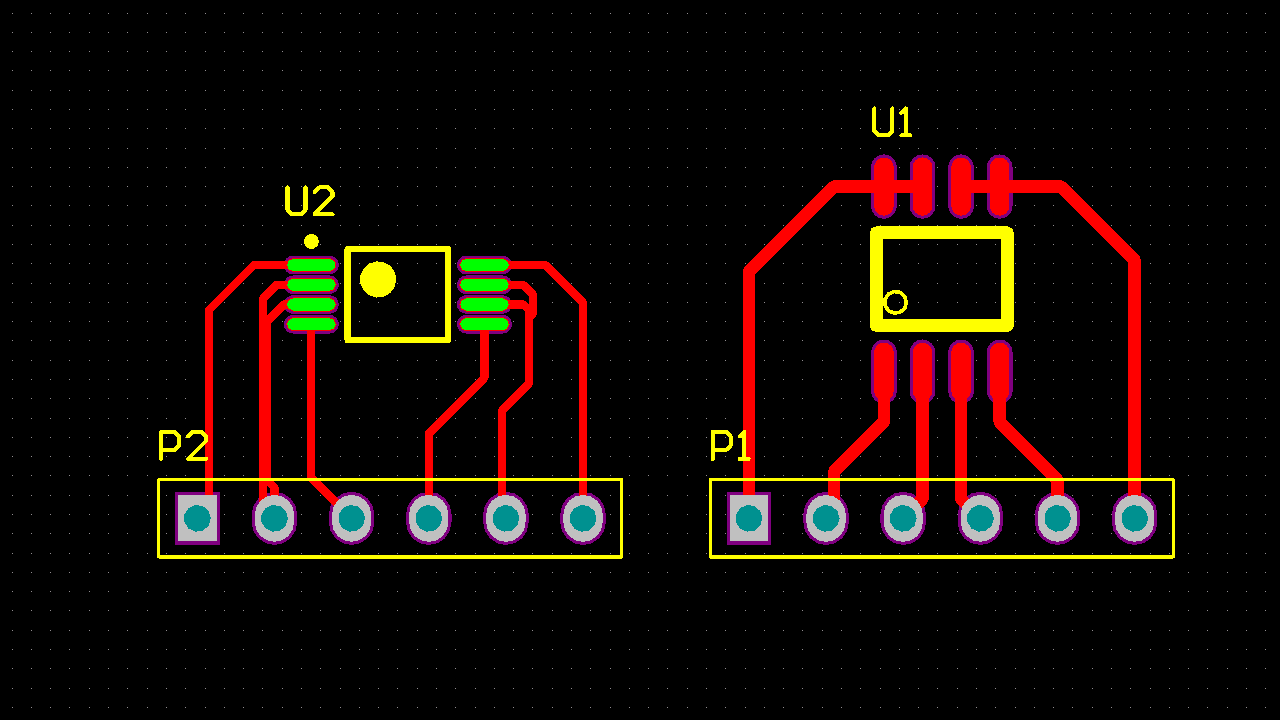

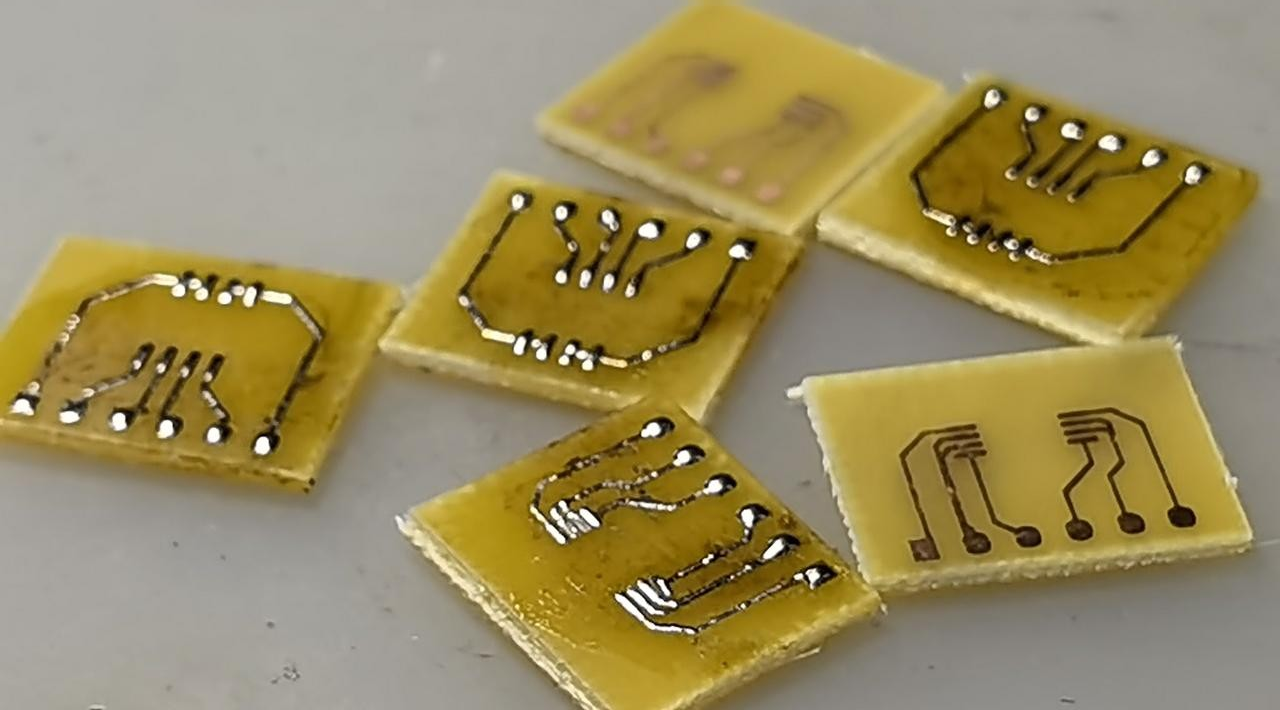

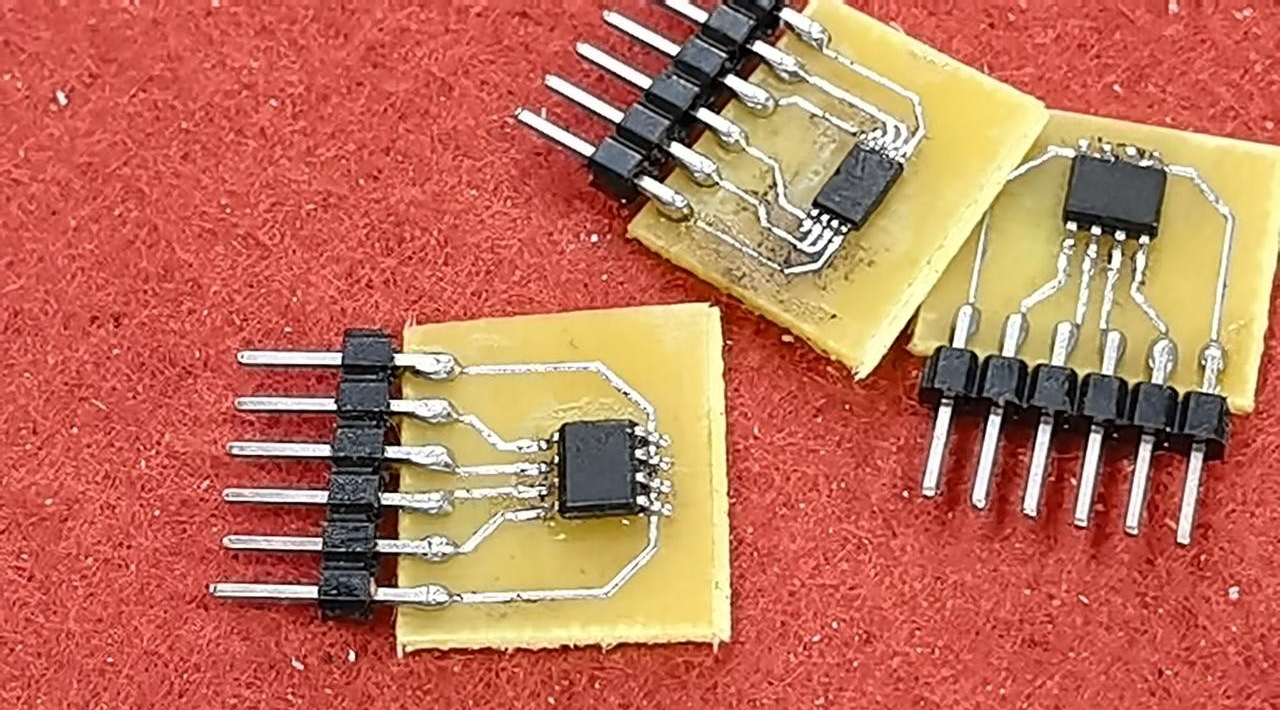

  设计一个转接电路板，  将标贴封装芯片引脚引出， 这样便于在面包板上进行测试。  利用热转印方法，  一分钟之后得到转接板。  切割转接板，  形成几个独立的芯片转接小板。  下面焊接芯片和插针， 进行后面的测试。

AD\Project\2023\ChipCarrier.PcbDoc

三、测试波形

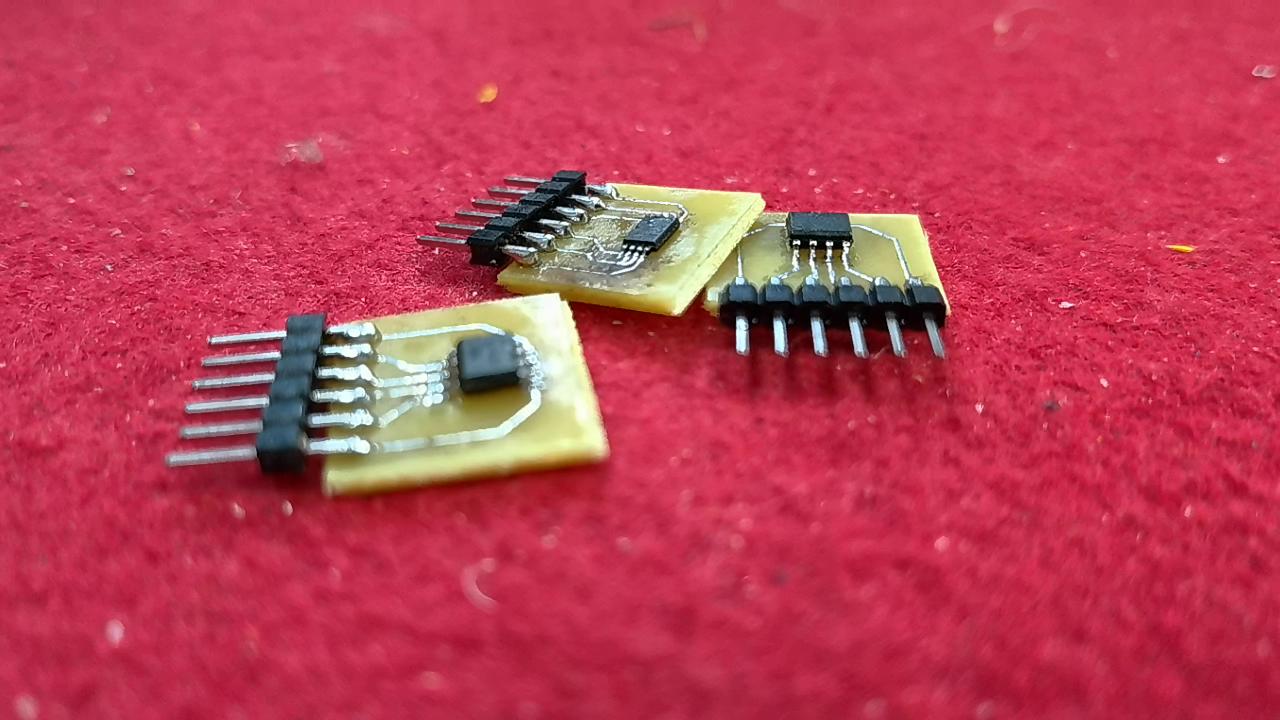

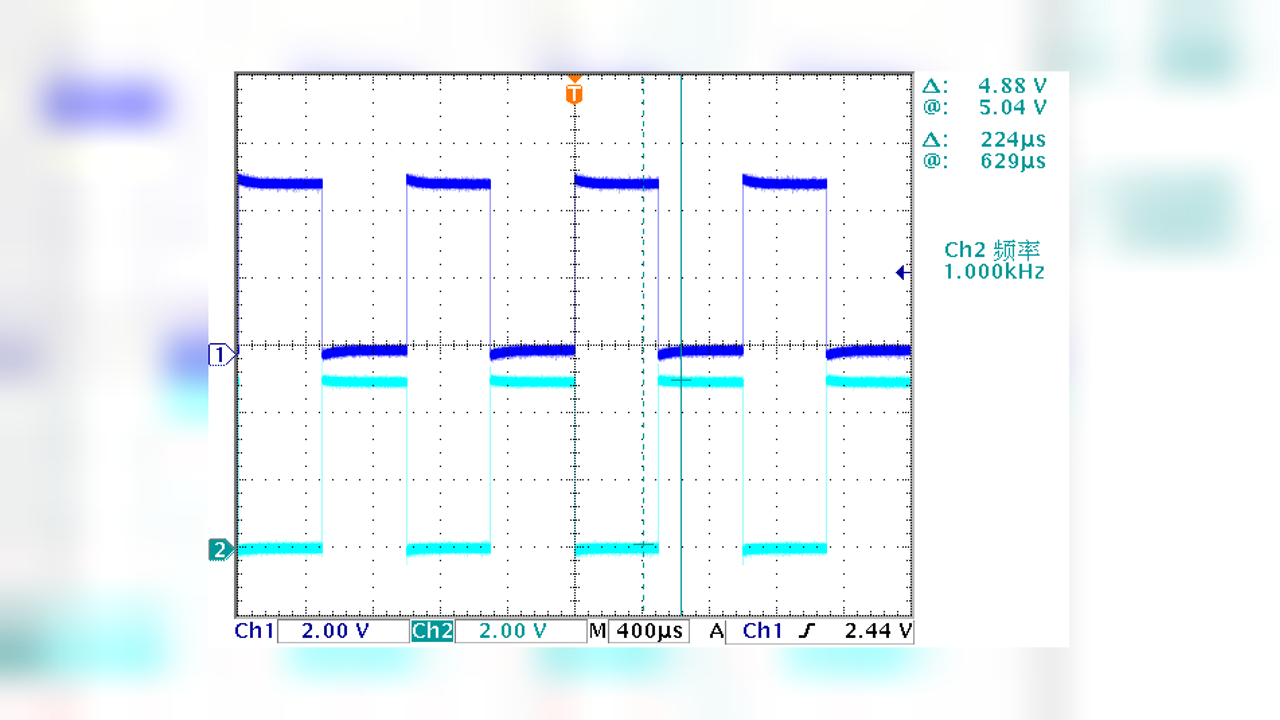

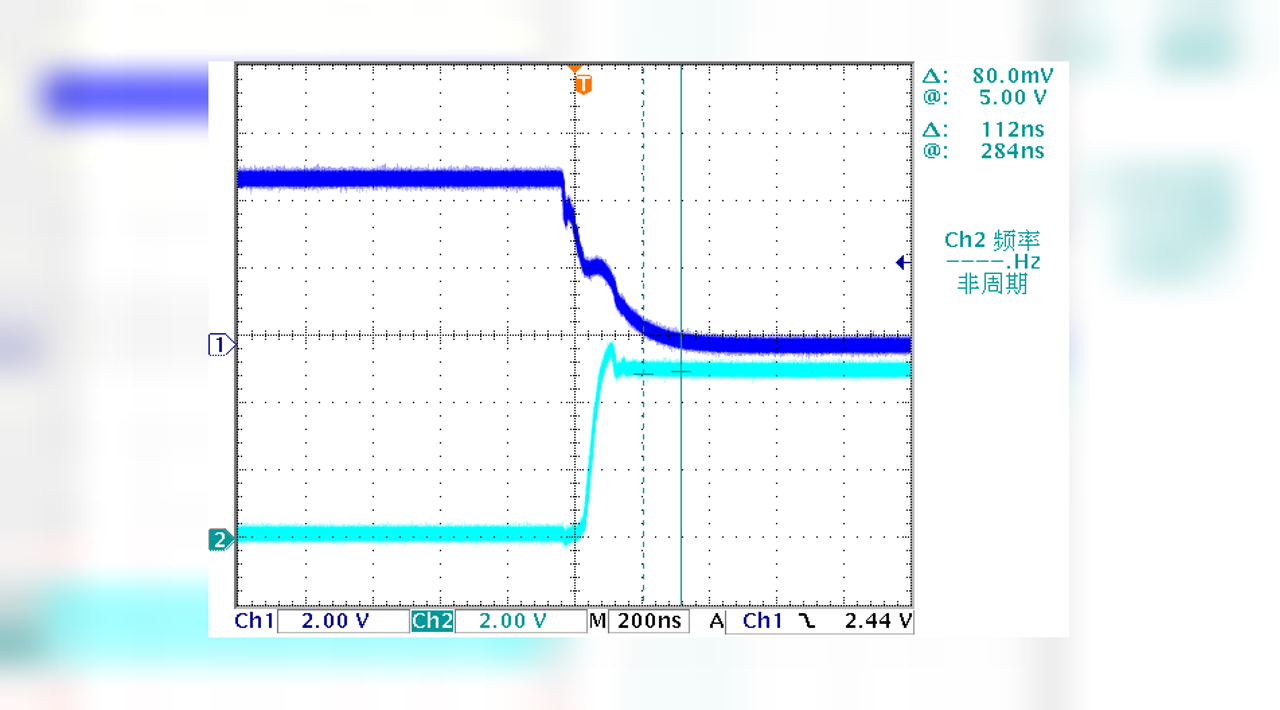

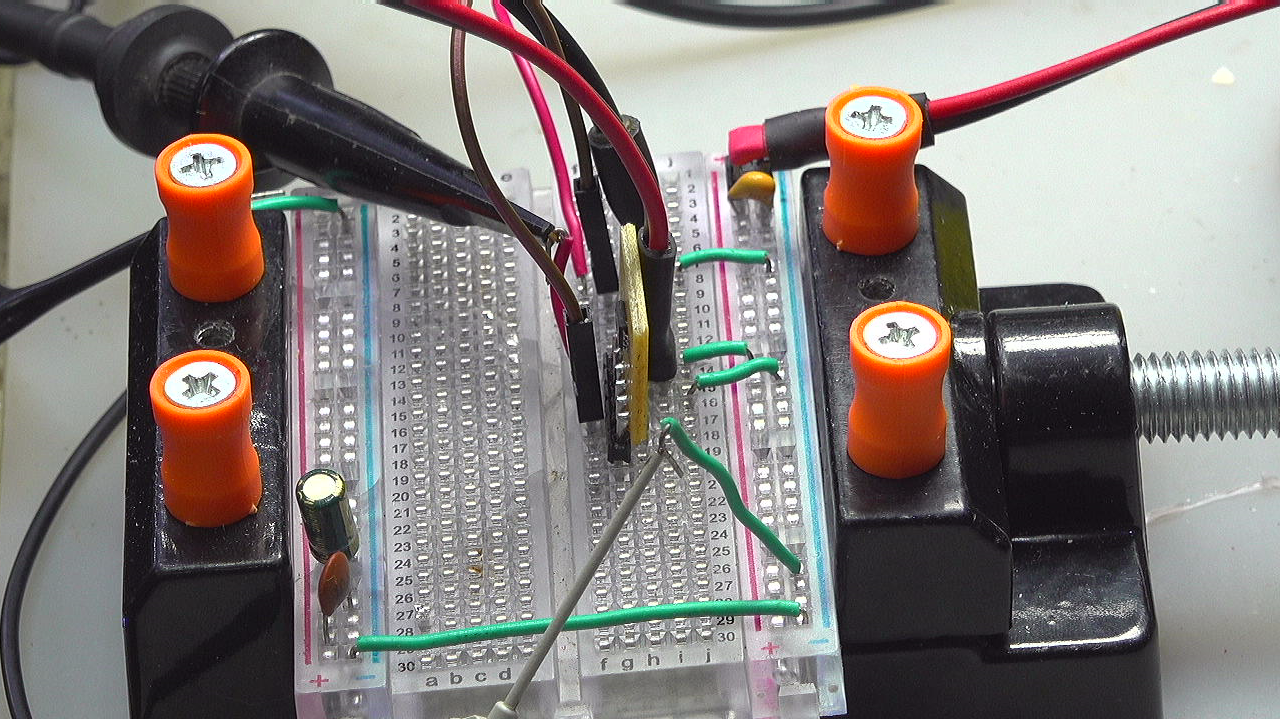

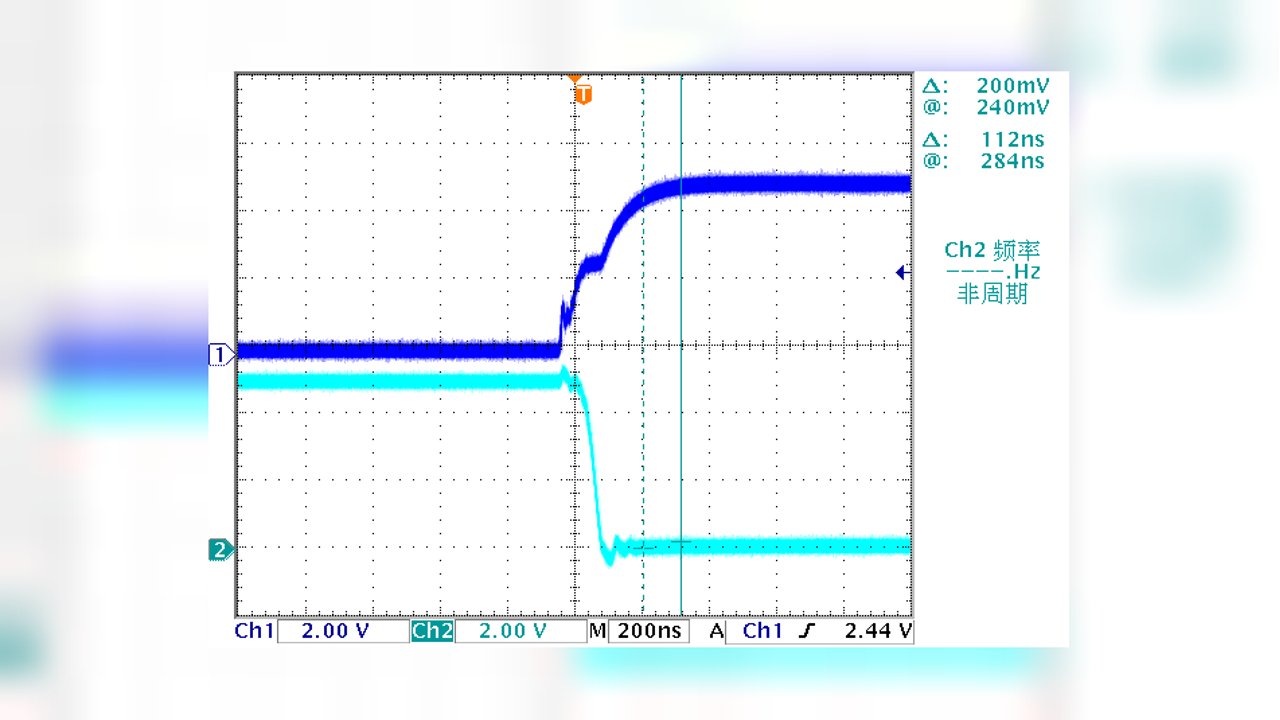

  把待测 MOS 芯片焊接在转接板上，  利用100mil 排针， 可以在面包板上进行测试。  首先测试 4606。  将N沟道和P沟道MOS 组成推挽电路， 在两个栅极输入一个1kHz， 幅度为 5V 的方波，  测量漏极信号。  可以看到输出反向方波信号。 蓝色是输入信号， 青色是输出信号 。   这是输入信号上升过渡过程。 输出信号与输入信号之间几乎没有延迟。  下降沿对应的情况也类似。

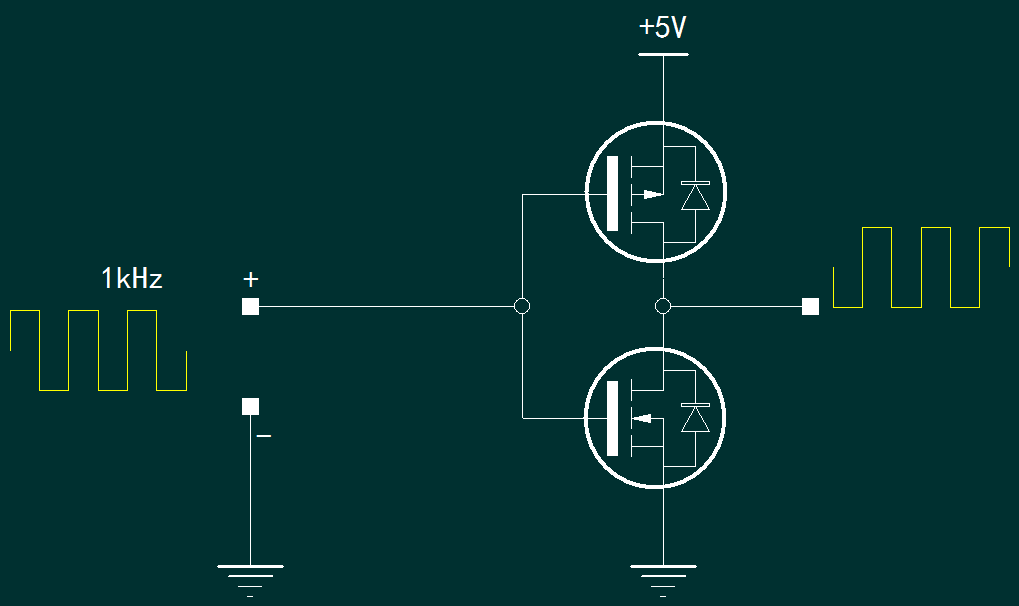

▲ 图1.3.1 测试电路

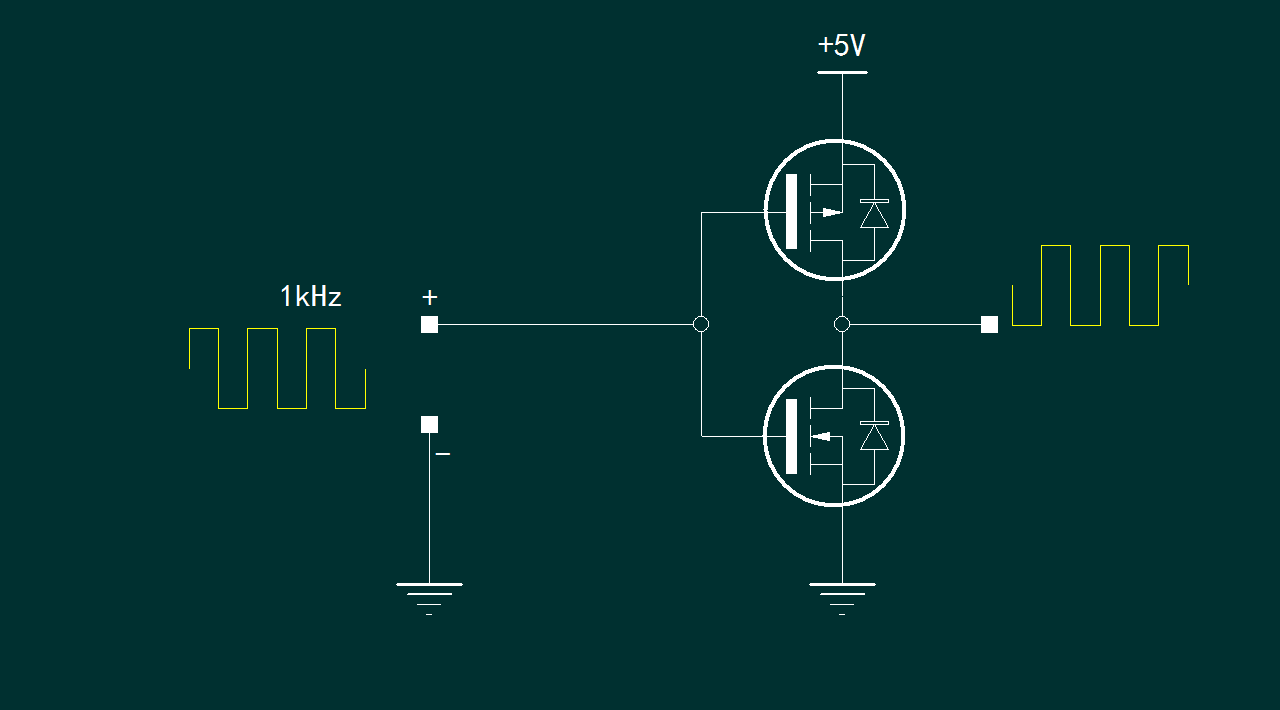

  这是前面测试电路的原理图，  两个MOS管构成了推挽功率输出。

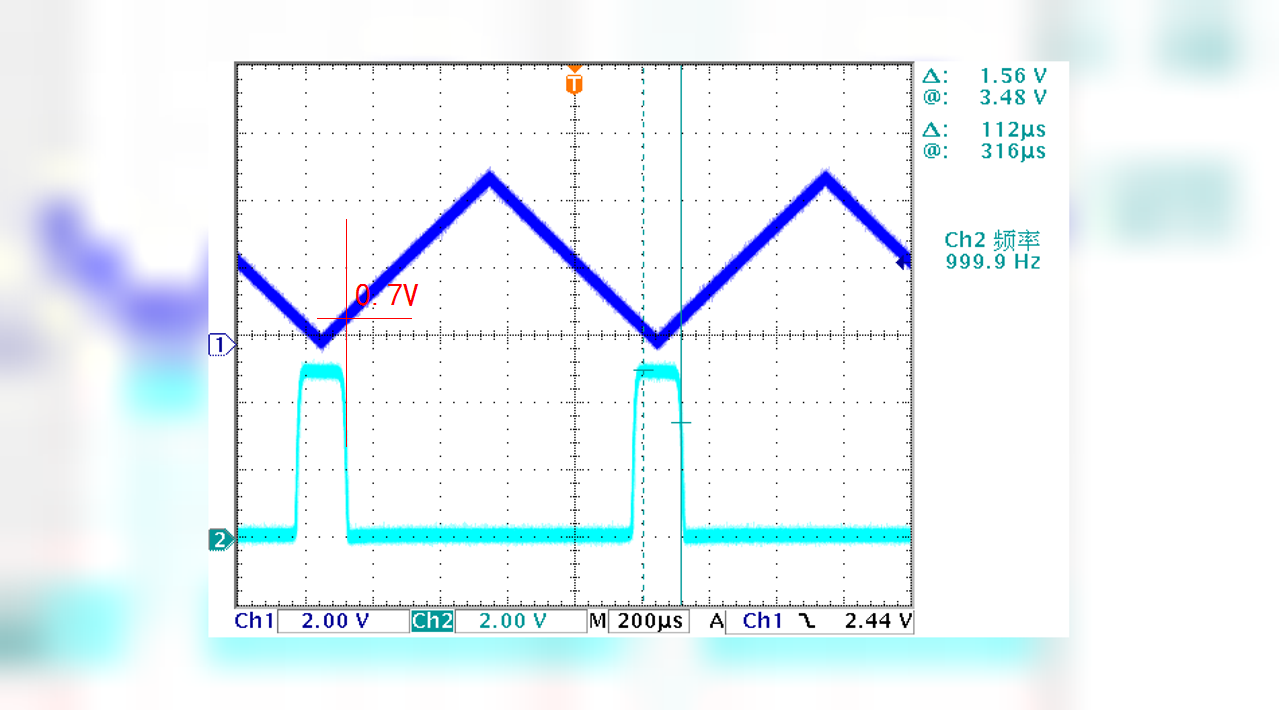

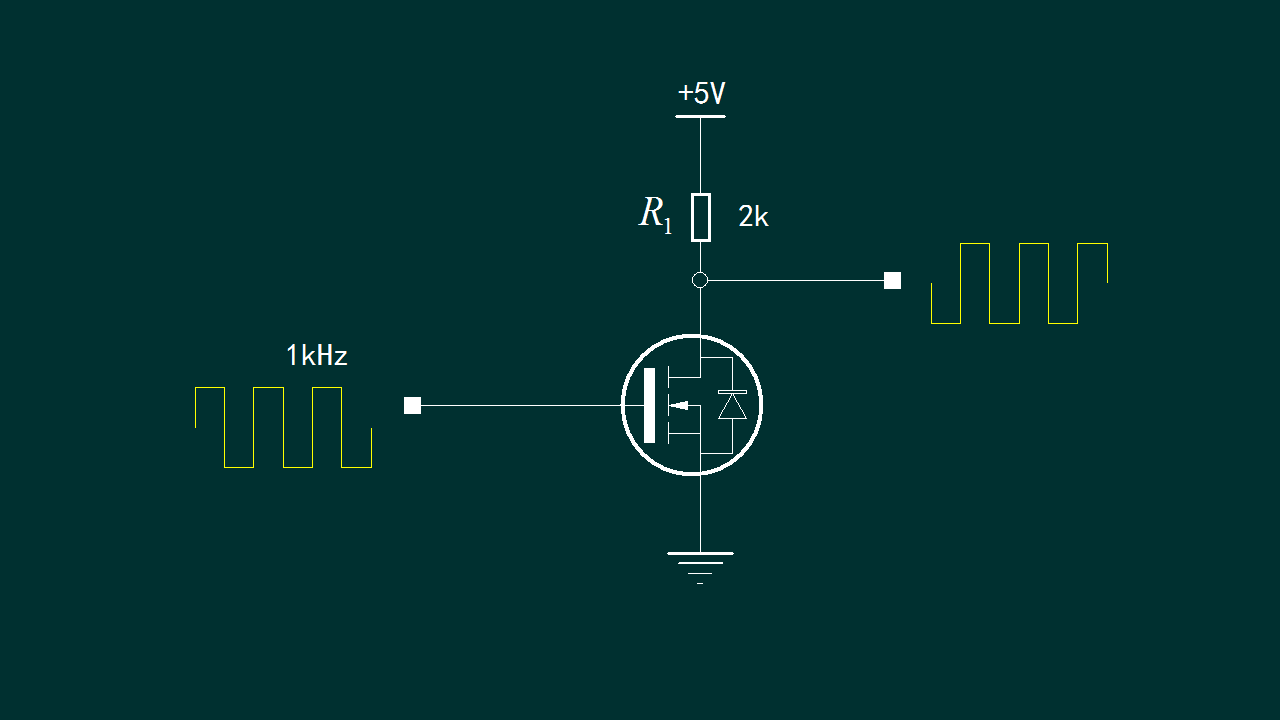

  下面测试 8205A。 其中集成了两个 N 沟道的MOS管。  在面包板上搭建测试电路。 输入仍然是1kHz 的方波信号。  这是 MOS 管的栅极和漏极波形。  它们之间呈现反向关系。  施加三角波信号，  可以看到 MOS 管导通电压在 0.7V 左右。 这几乎和普通的 三极管的驱动电压相同了。



※ 总  结 ※

---

  本文对于两款MOS 芯片进行了测试，  这两款MOS管的驱动电压都非常低，  适合用于低压功率电路中。

---
