01 高压探头

---

一、前言

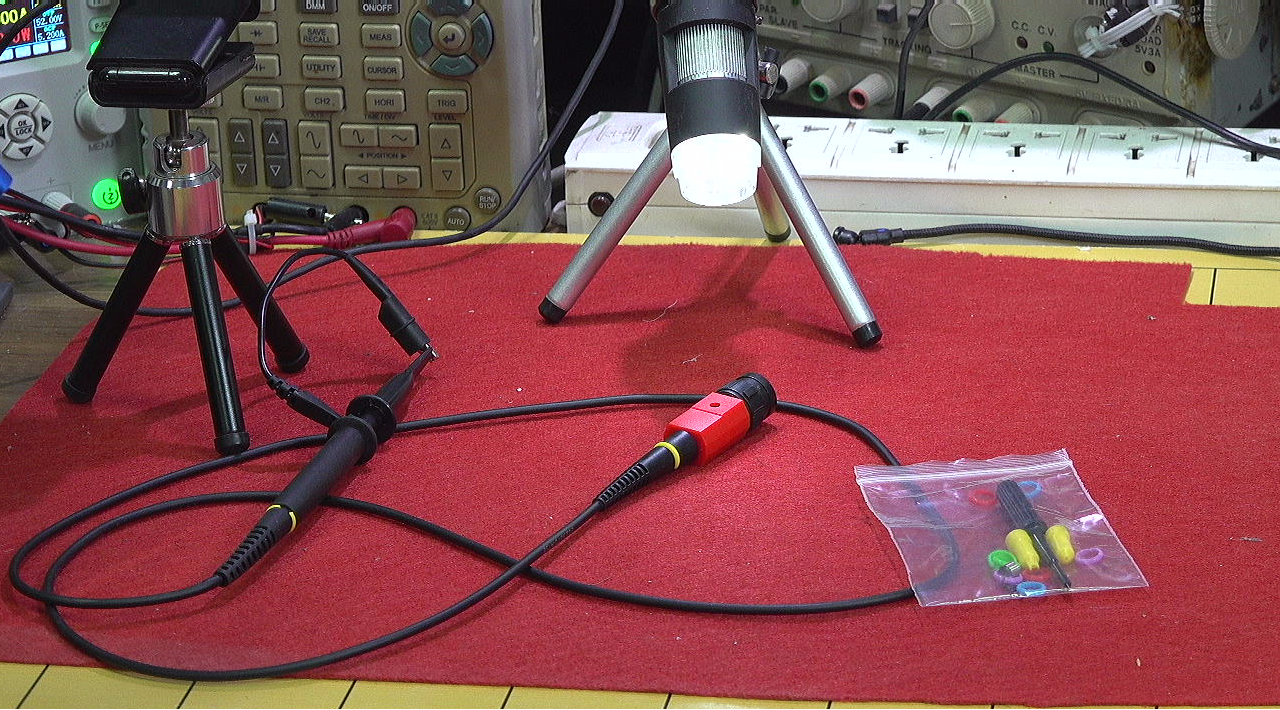

  刚刚购买的高压示波器探头到货了。  型号为 P4100。  这是一款衰减比为 100:1 的示波器探头。 探头具有补偿电容调节孔， 用于探头补偿电容的调整。  这是一些相关的配件，  下面对这款示波器探头进行初步测试一下。

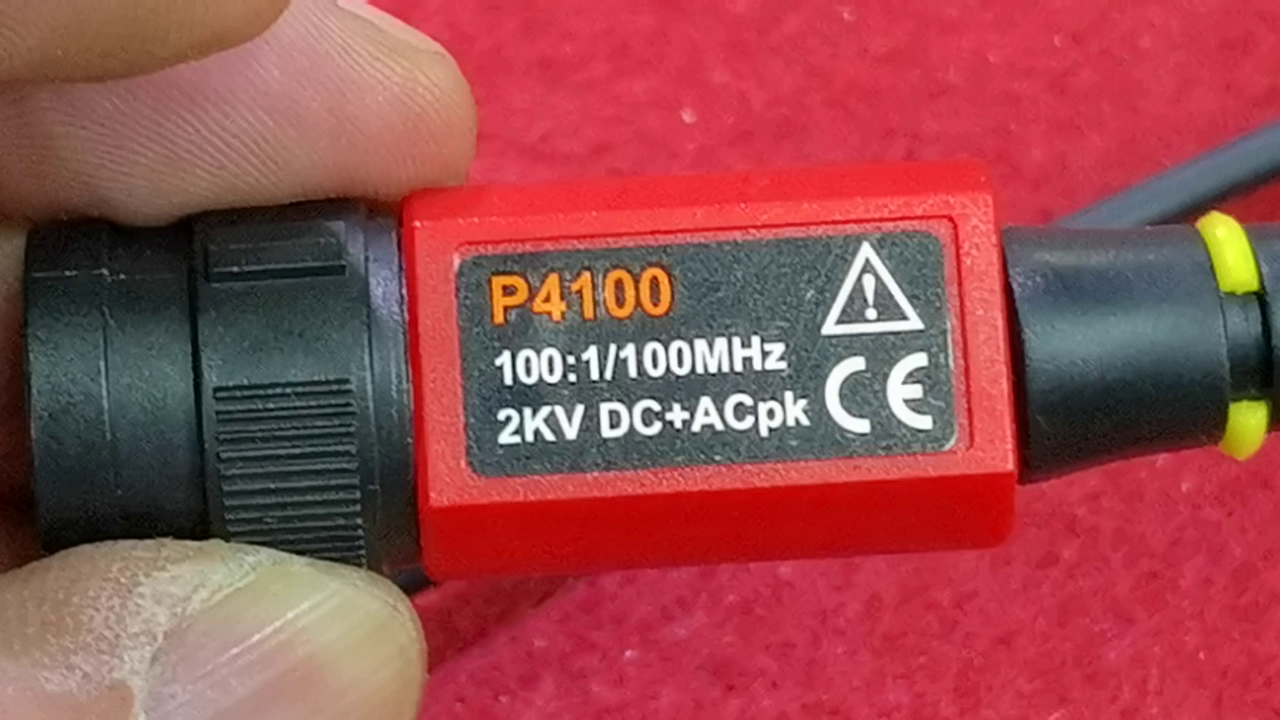

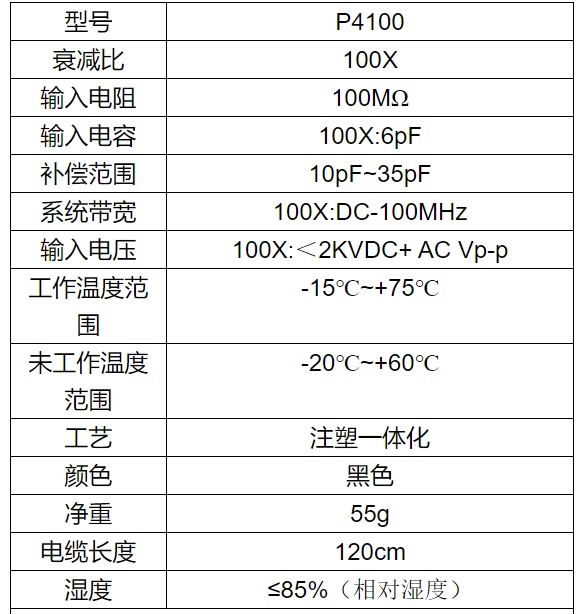

▲ 图1.1.1 探头的基本参数

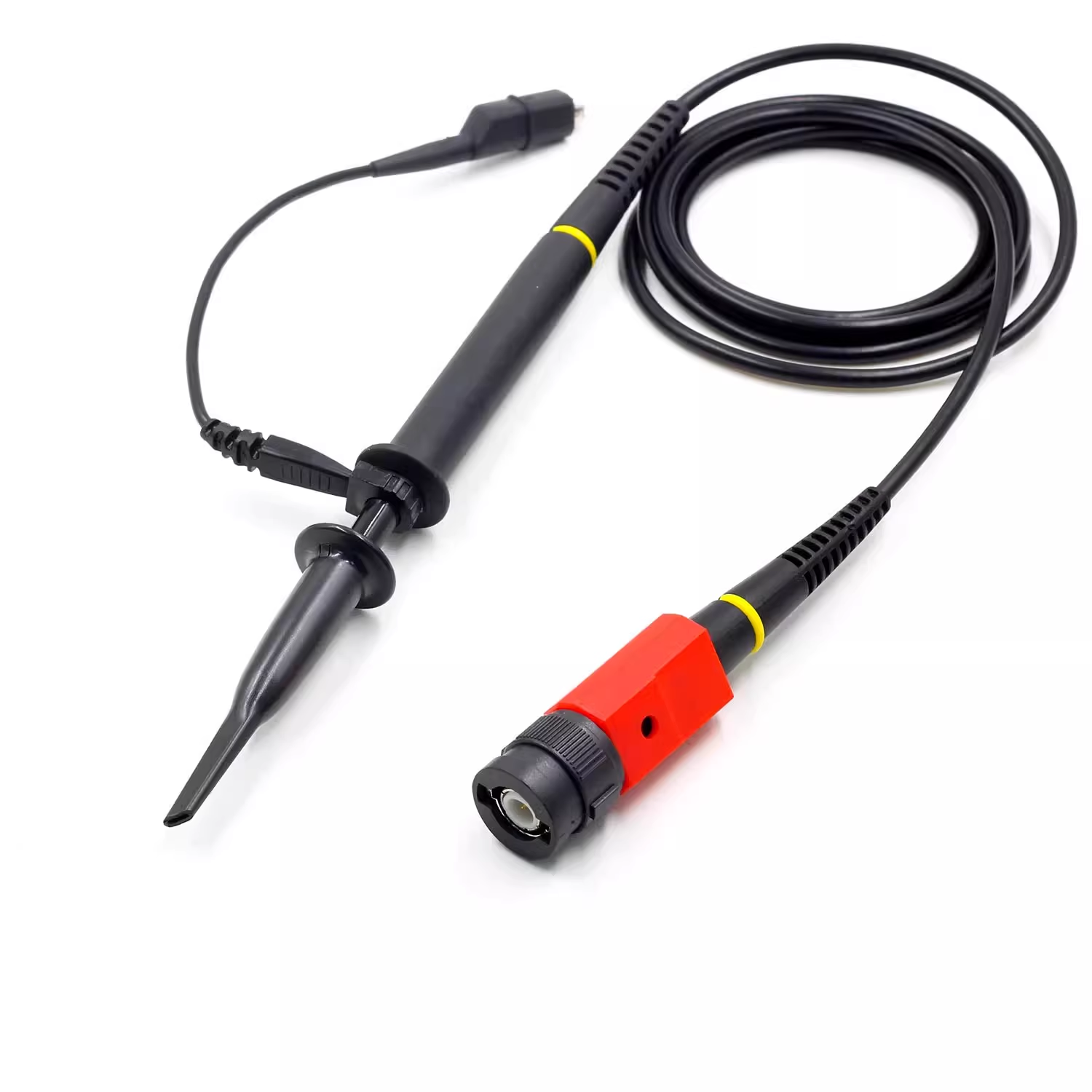

▲ 图1.1.2 探头外观

二、探头的衰减比

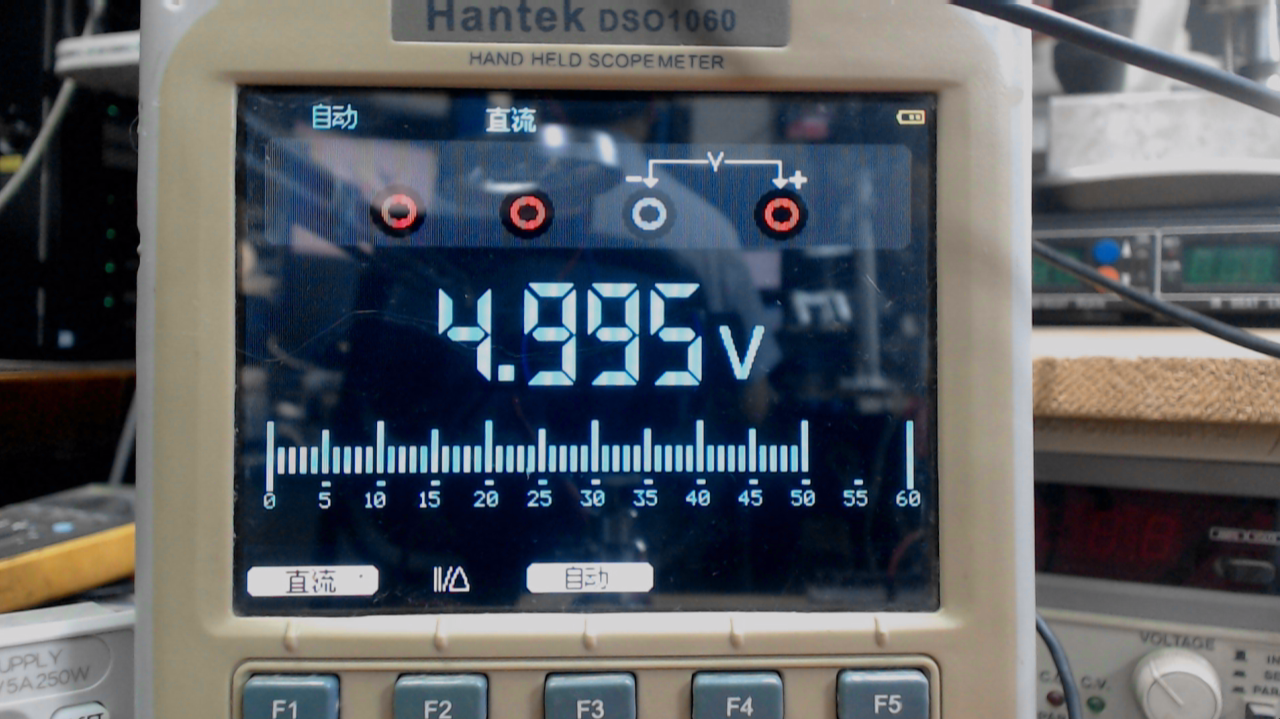

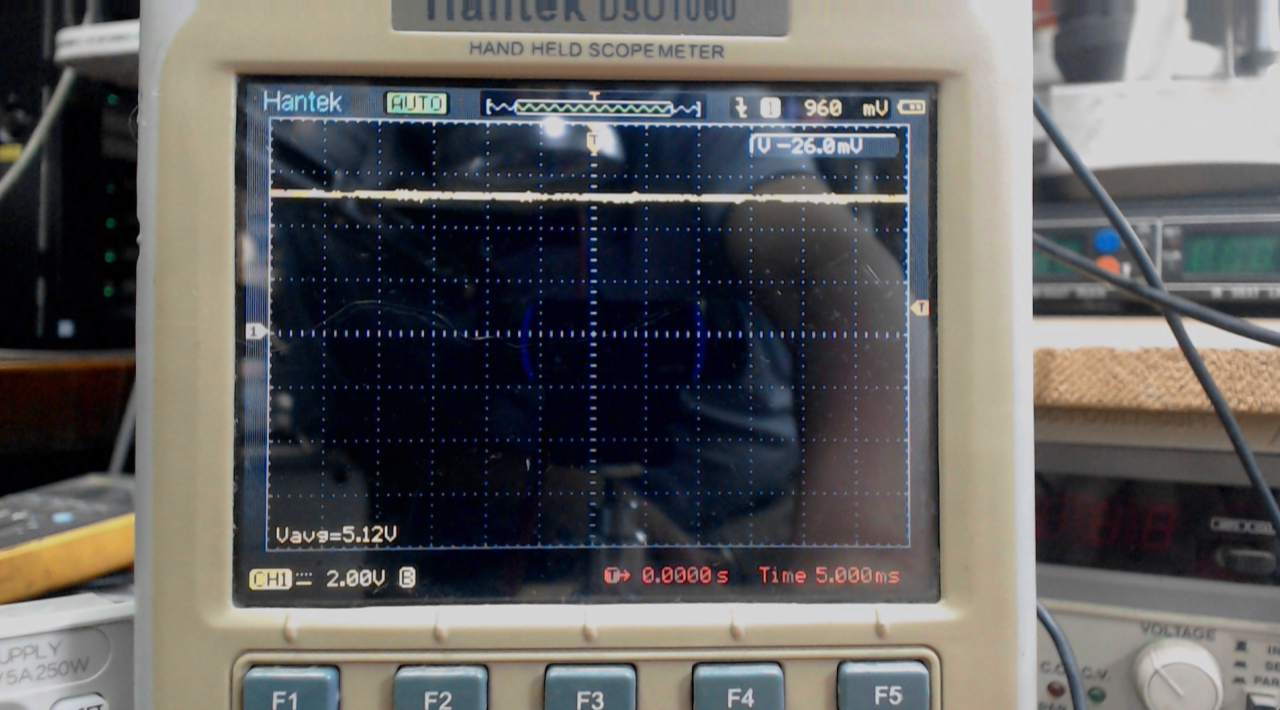

  下面在面包板上电源槽内引入5V直流电压，   数字万用表测量为 4.995V。  设置示波器输入衰减比为 100:1. 可以看到示波器显示通道1平均电压为 5.12V。  虽然有一定的误差， 也说明该探头的衰减在100:1 左右。

三、输入阻抗

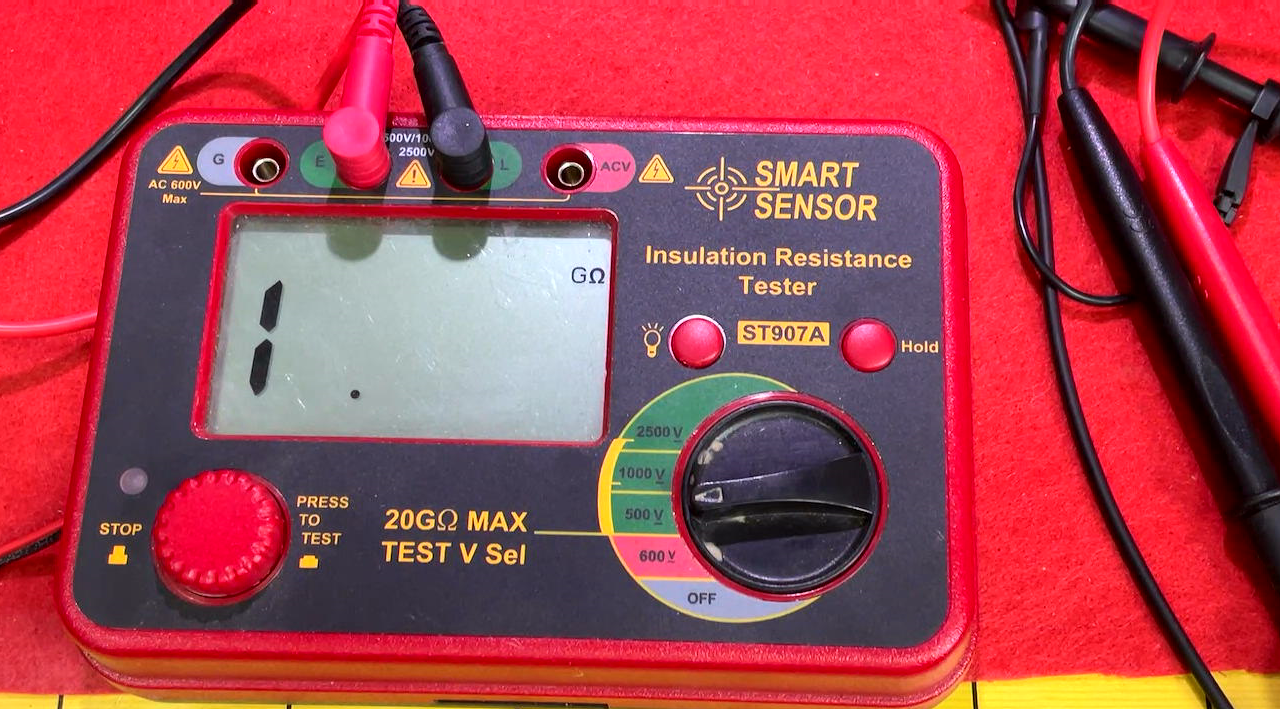

  下面使用这款绝缘表测量探头的输入阻抗。   P4100 数据手册中标明探头的输入电阻为 100MΩ。 利用绝缘表中 500V 档位测量探头的输入阻抗。

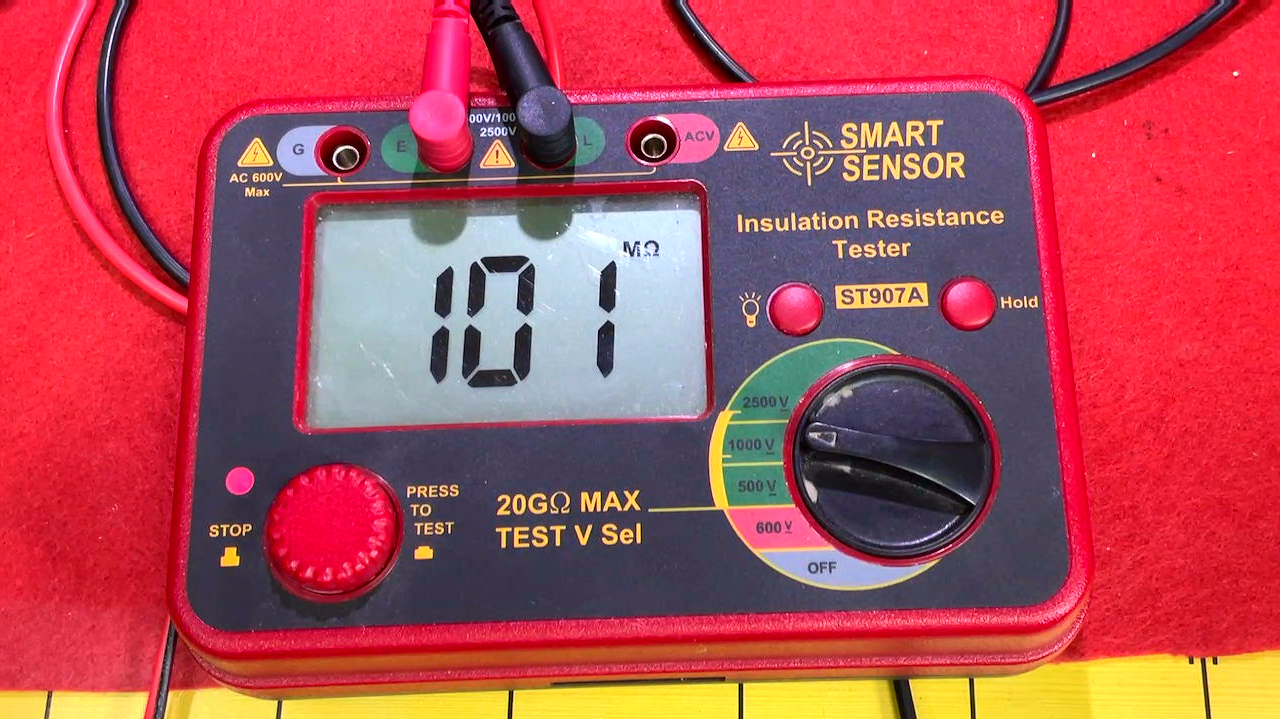

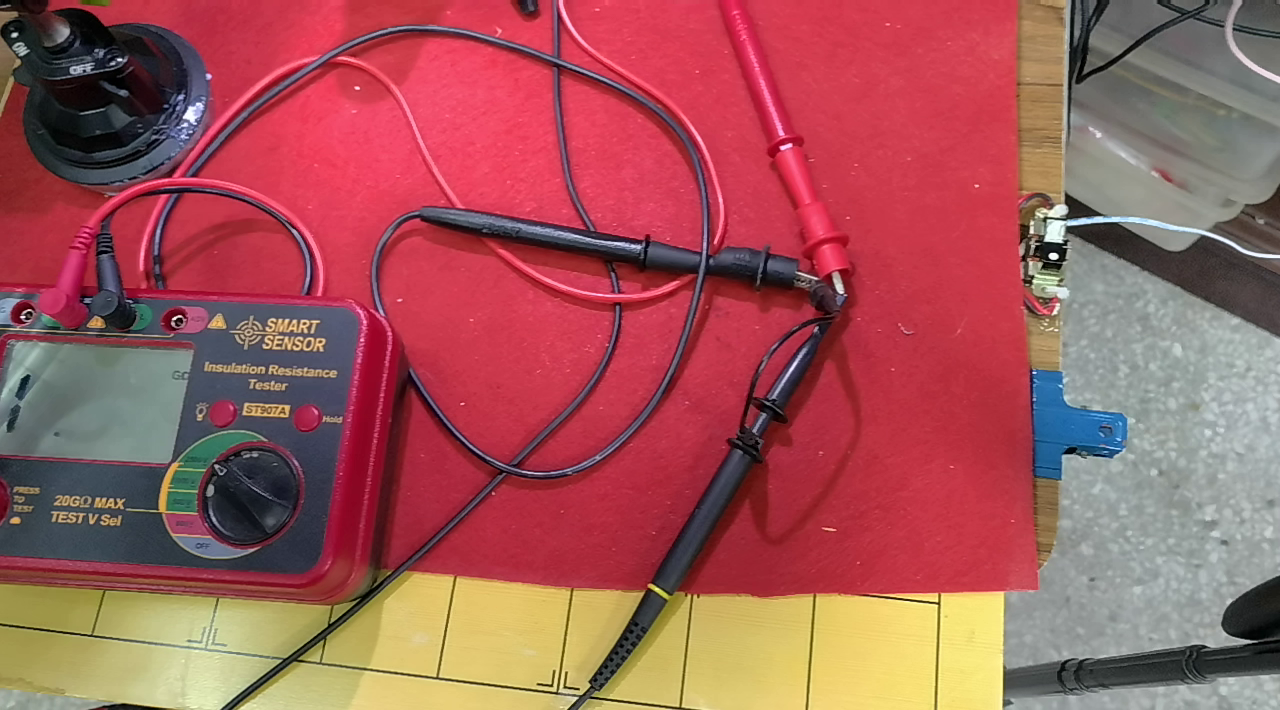

  下面将绝缘表接到探头的输入和地线端口。 使用 500V 档位测量， 可以看到显示 101MΩ。  示波器显示出绝缘表高压波形。 平均电压为 537V。  使用万用表测量高压平均电压为 517V，  这说明示波器显示的数值还是偏高。

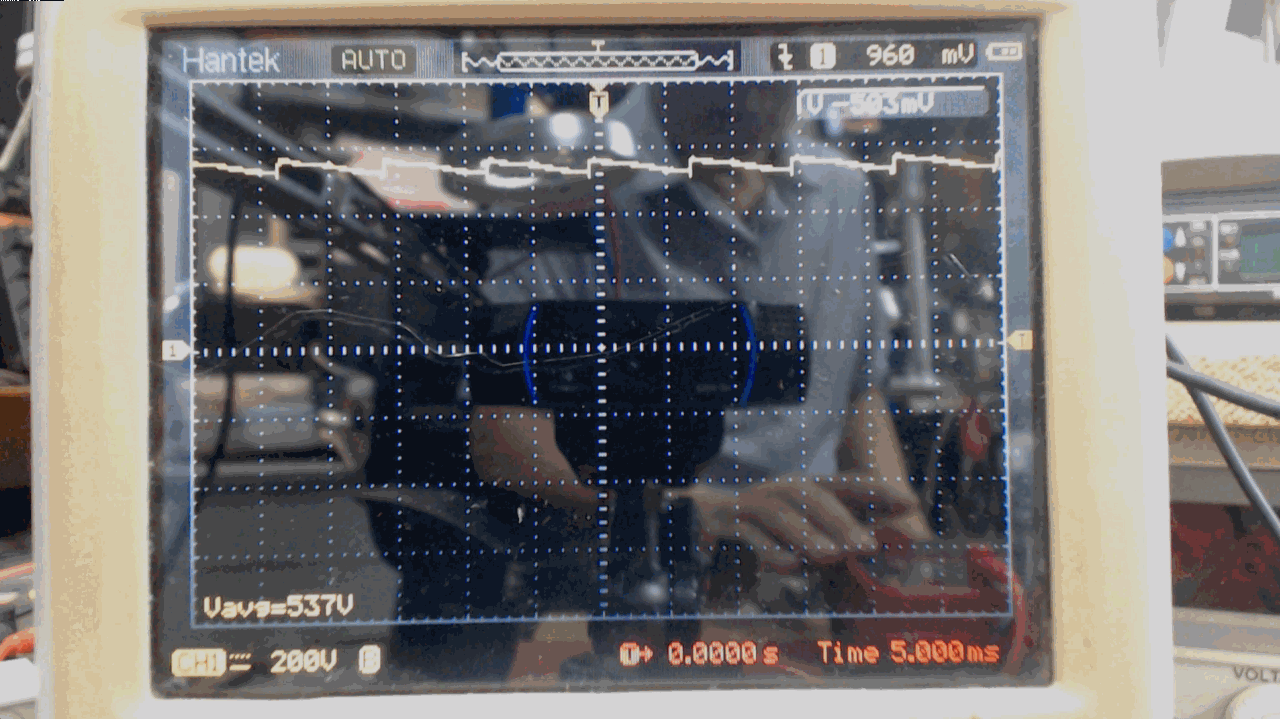

▲ 图1.3.1 高压脉冲波形

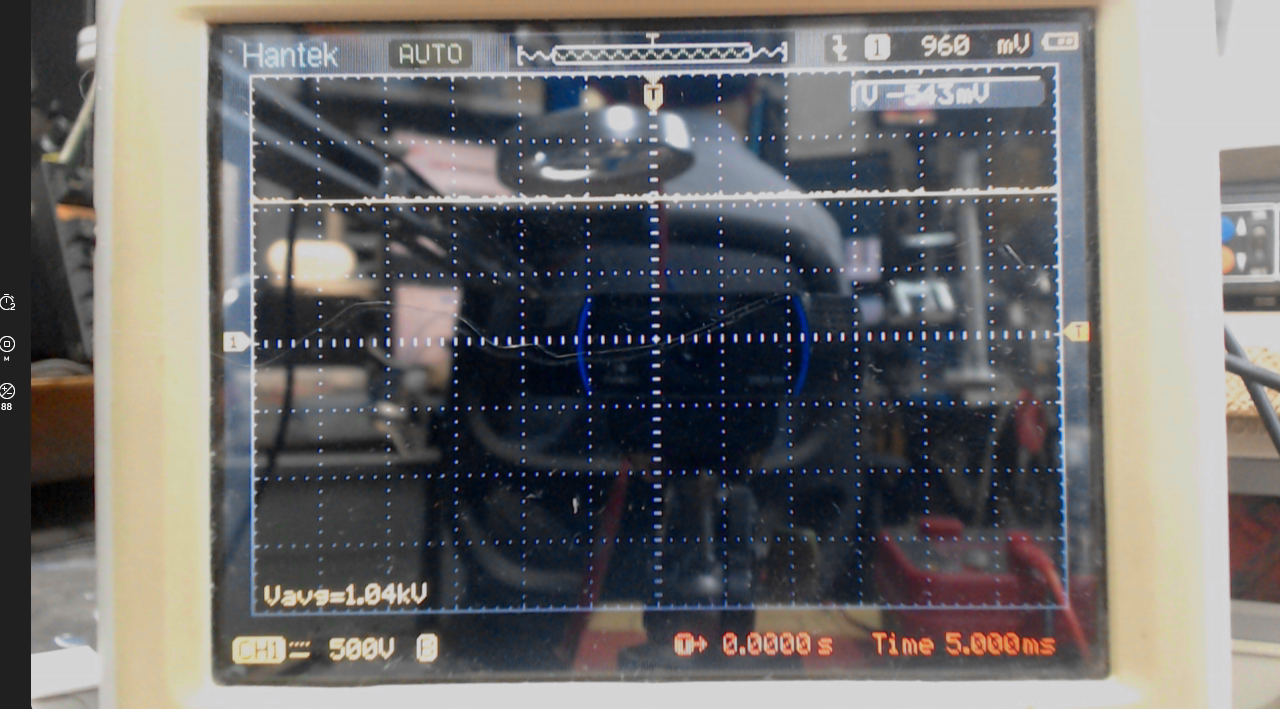

  下面使用 1000V档位测量探头的输入电阻，  显示为 101MΩ。 此时， 示波器显示的电压则比较平稳， 电压值为1.04kV。

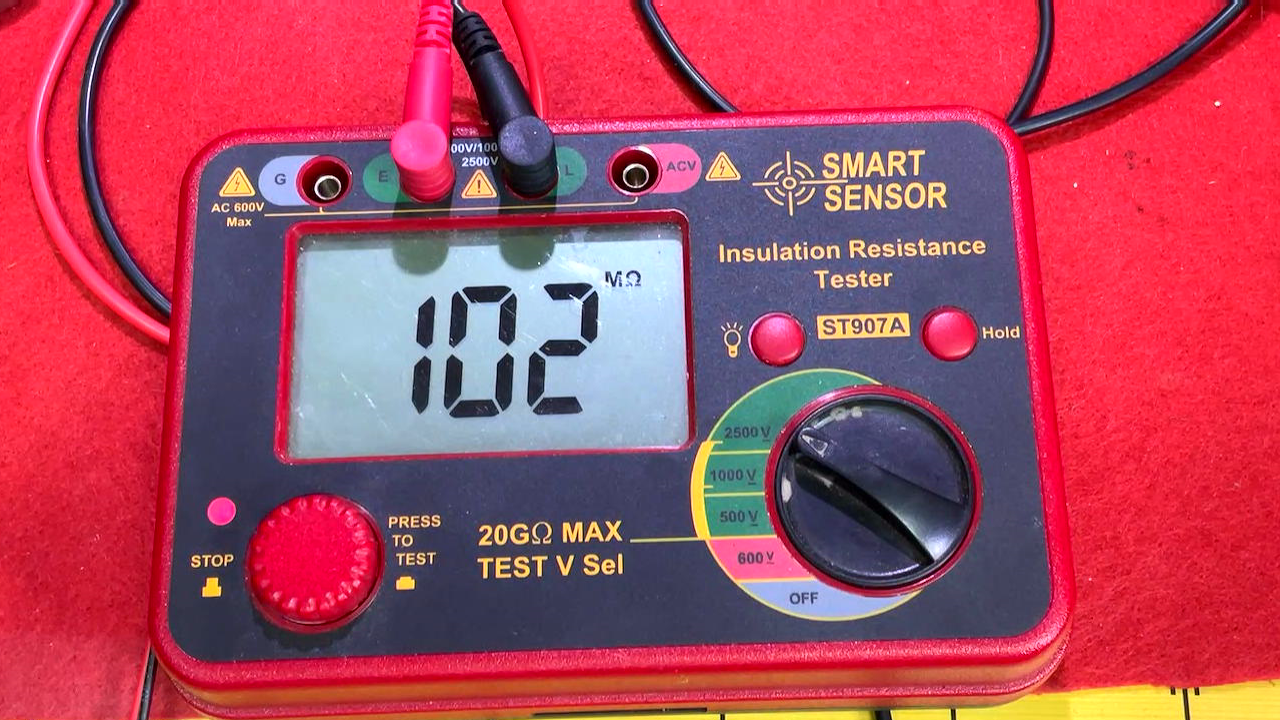

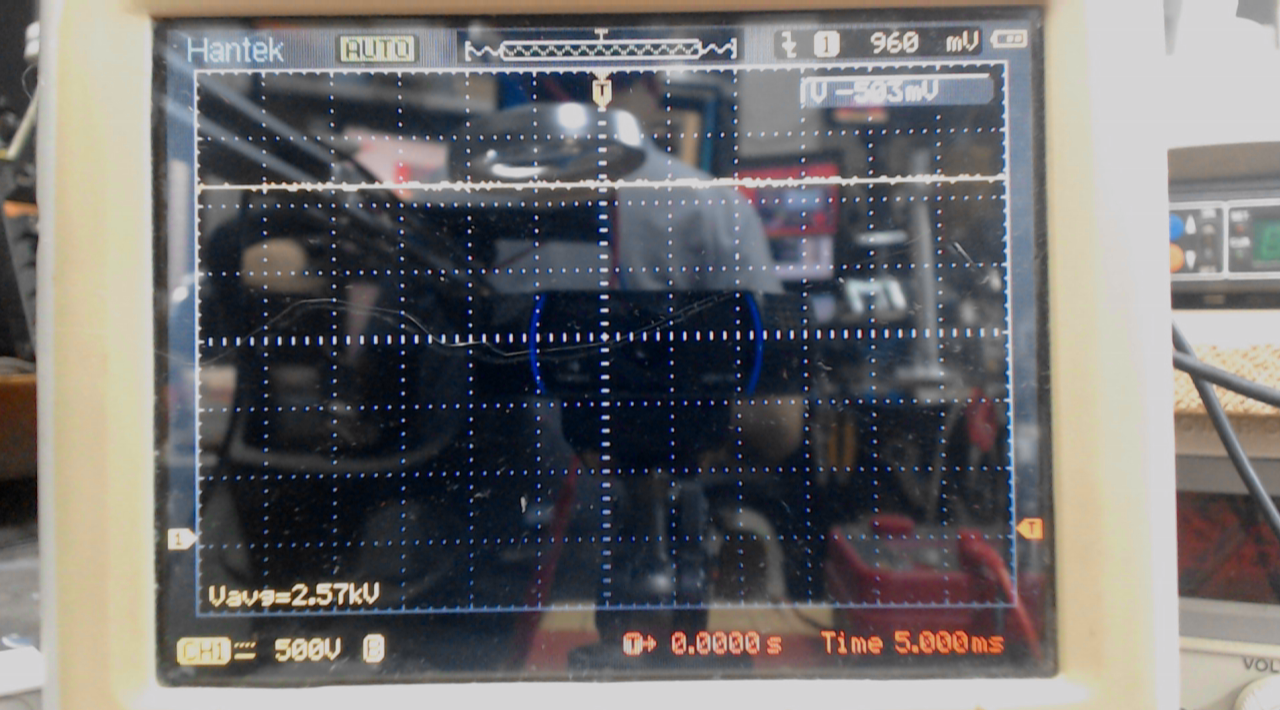

  下面使用绝缘表的 2500V档位， 测量示波器探头，  绝缘表显示102MΩ。  示波器中显示高压比较稳定， 平均值为 2.57kV。 通过这些测试， 验证了高压探头的输入阻抗和衰减比。



※ 总  结 ※

---

  本文对于刚刚购买到的高压探头进行了初步测试，  它的分压比为 100:1。 可以承受 2000V的输入电压。 `下面准备利用它进行一些有趣的实验。

---
