SN04-N ROKO锐科三线NPN接近开关： DC24V电感时感应开关

电感感应开关

滑丝杠上的无触点感应行程开关 SN04-N



01 SN04-N感应开关

---

• SN04-N ROKO瑞科三线NPN接近开关 DC24V电感式感应器SN04-P 正品
• SN04-N ROKO瑞科接近开关防水感应NPN常开/闭 SN04-P传感器
• SN04-N NPN NO 5mm Distance Detector Proximity Sensor Switch Module

一、前言

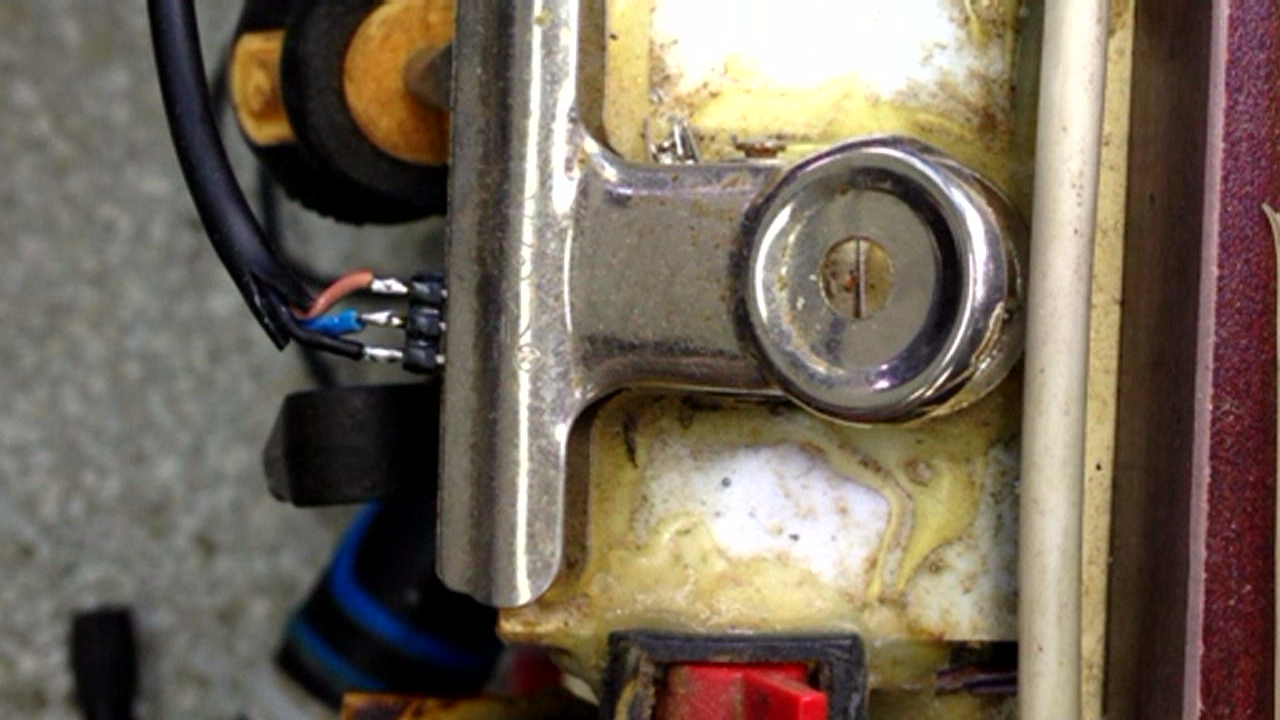

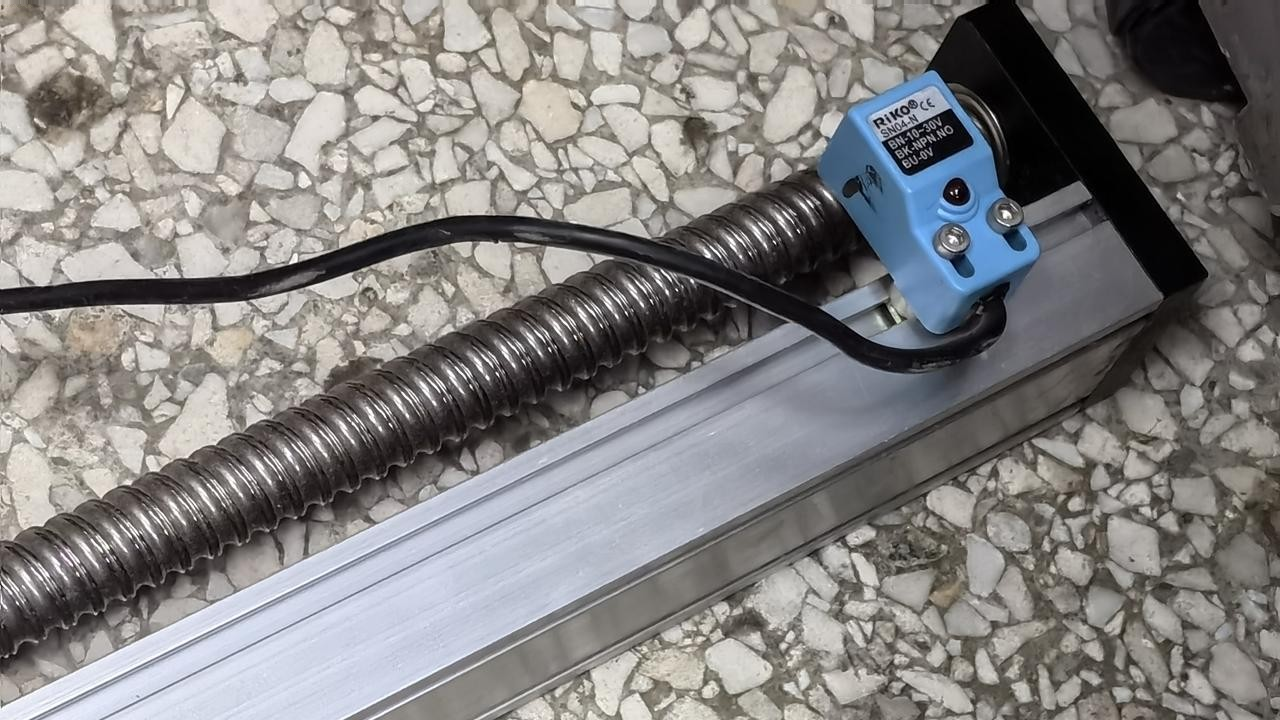

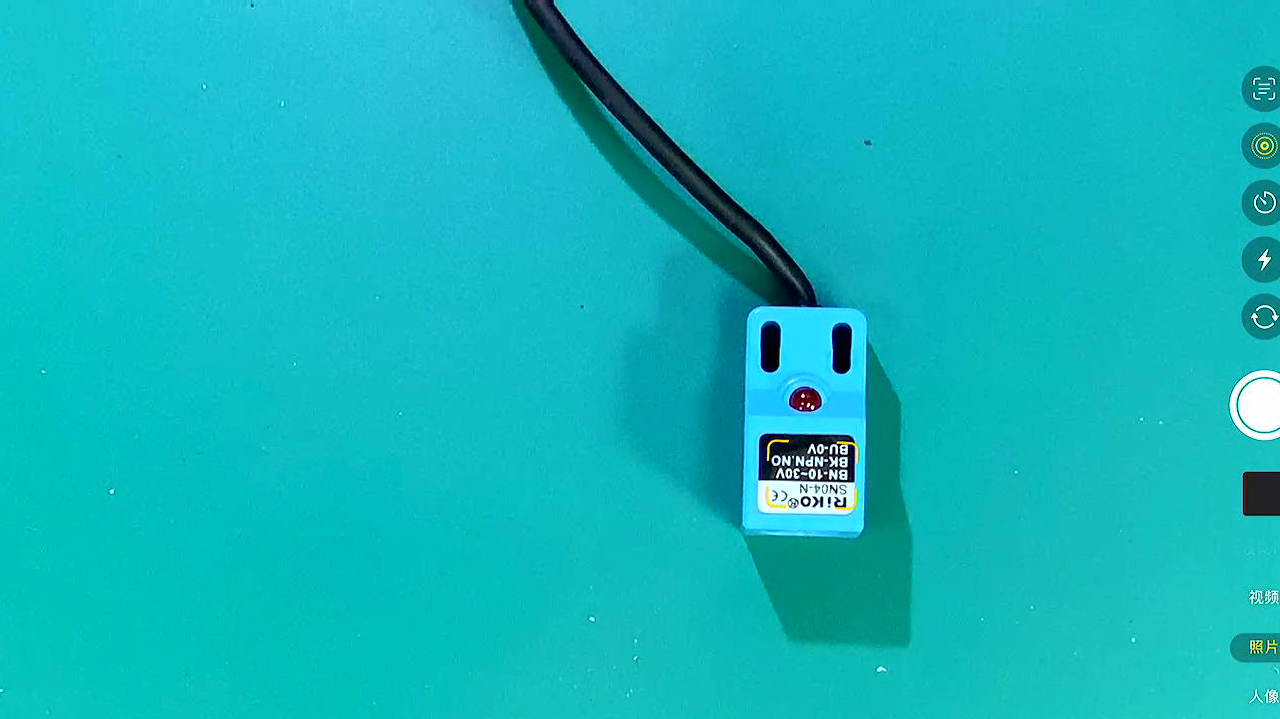

  这是一个电感接近开关。  原来是用于导轨行程开关。 在滑动块上有一个金属铝片， 在滑块处在接近开关上面的时候，  铝片可以处在开关顶部，  这样开关便可以根据交变电场探测到金属物的存在。 下面对此进行初步测试。

二、SN04-N基本特性

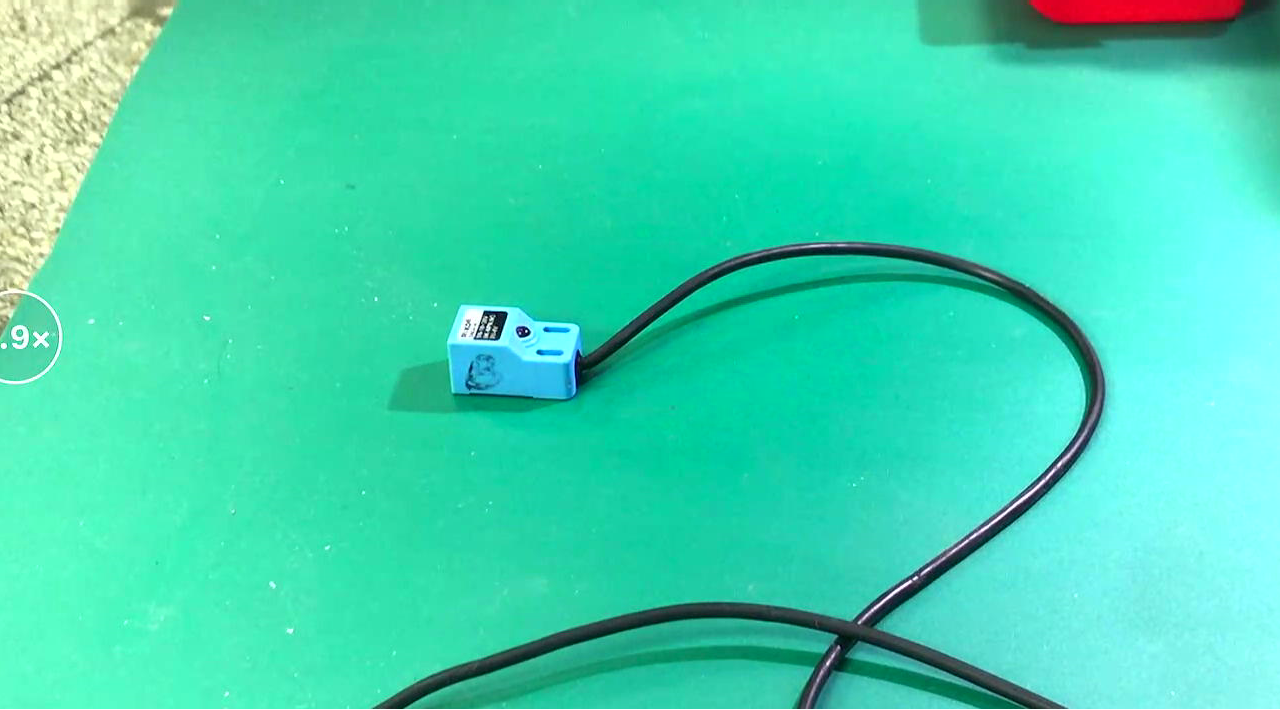

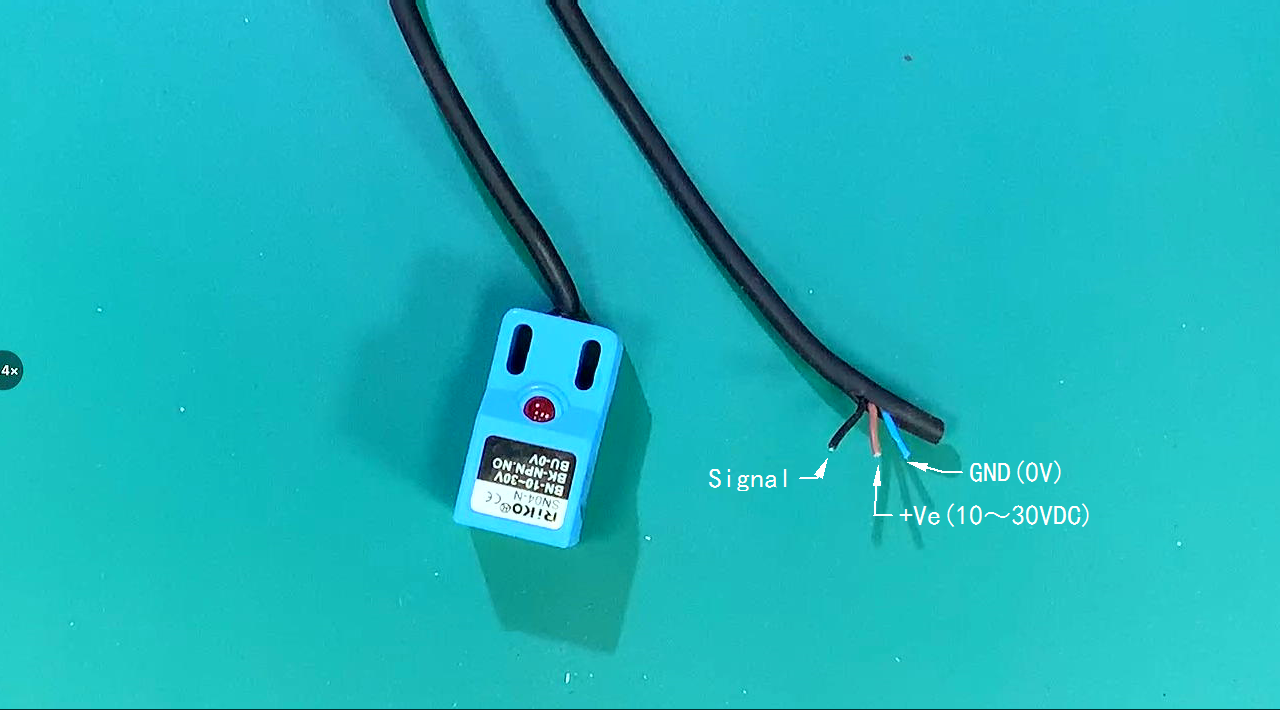

  传感器SN04-N输出引线包括三条线，  颜色分别为棕色、蓝色和黑色。 ·根据网络上给出的信息， 他们分别是工作电源， 地线以及输出信号线。  SN04-N的工作电压范围从10V 到30V。 工作电流为5mA。 检测金属距离为5mm。  下面通过对其施加工作电流，  测试它的工作性能。 焊接传感器接头， 以便在面包板上进行测试。

• Operating Voltage(V): 10 ~30
• Current Consumption Max: 5 mA
• Detection distance(mm): 5 mm.
• Type of detection: Inductive.
• Cable Length: 145 cm.
• Response Frequency: 500Hz Max.
• Protection class: IP 67.

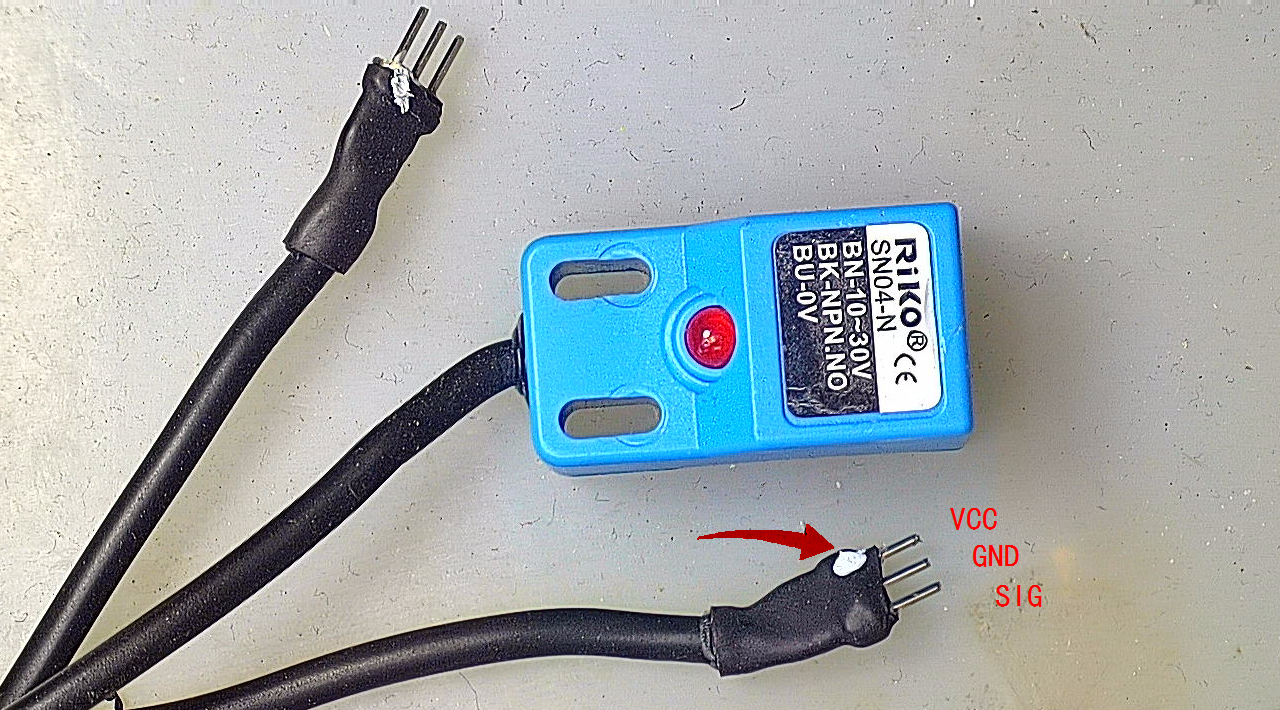

  使用100MIL 的 3PIN插针连接引线， 再使用热缩管进行固定。  白色对应着VCC。

三、测试

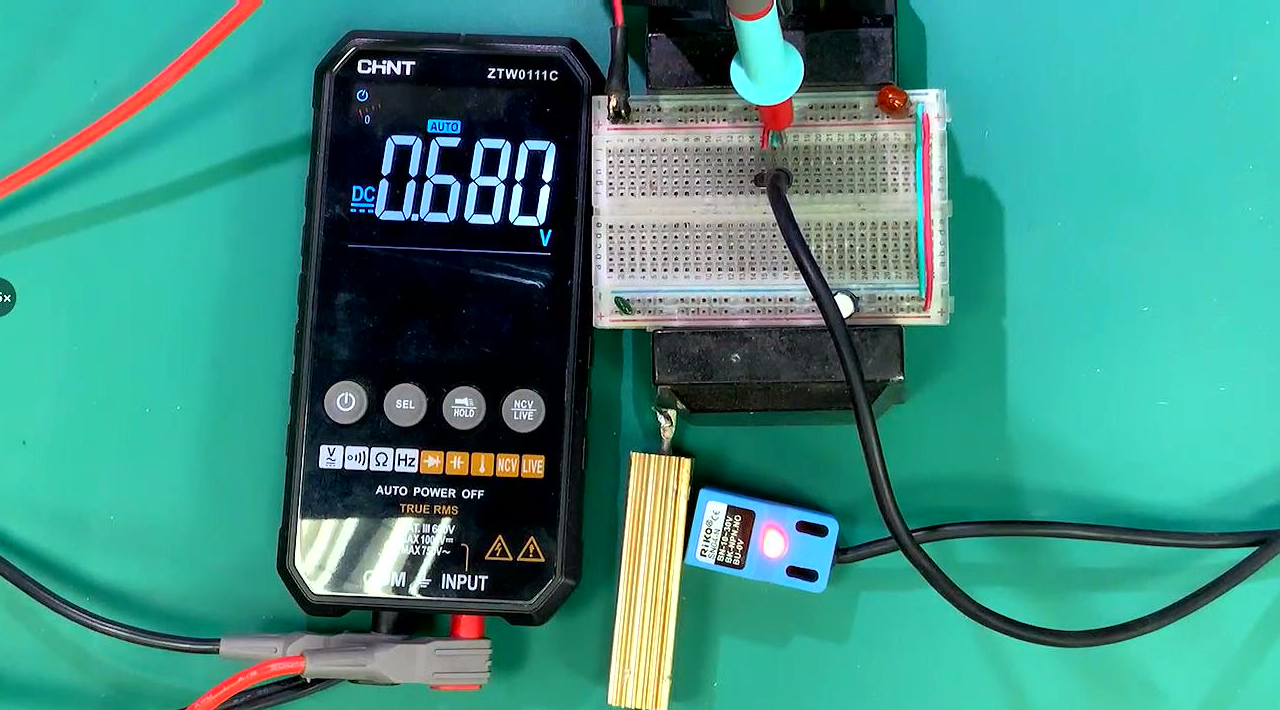

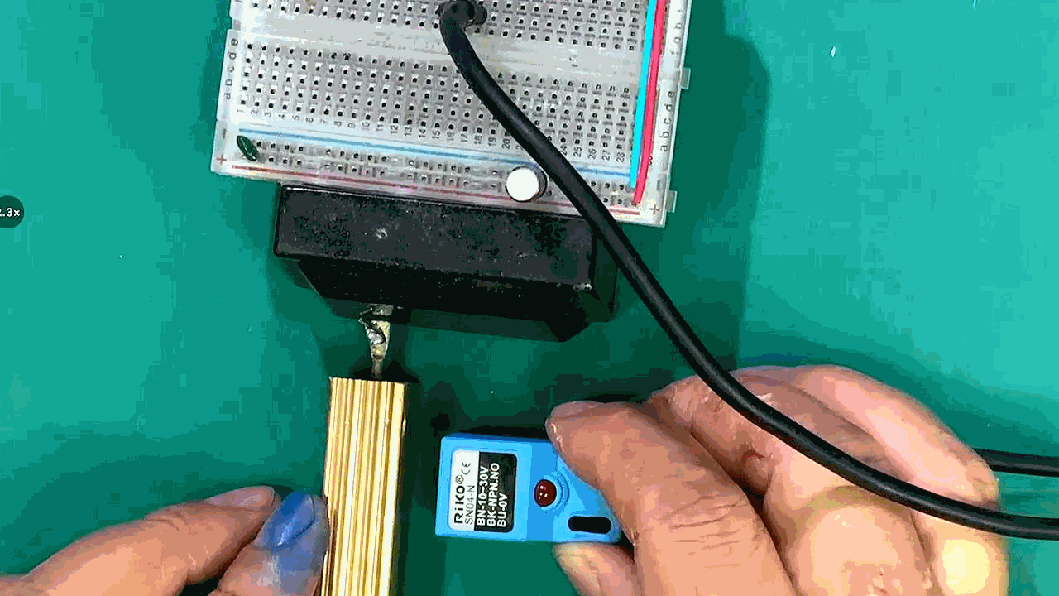

  通过面包板给传感器施加+12V的工作电压。  利用一个大功率电阻铝外壳作为检测物。 测试传感器检测金属物的过程。  手持传感器逐步靠近功率电阻外壳。 可以看到大约在3mm 左右， 传感器LED点亮。  传感器输出信号平时为 12V， 也就是工作电源电压。  当检测到金属物时， 输出电压降低到 0.68V左右。

▲ 图1.3.1 接近2mm左右能够有响应

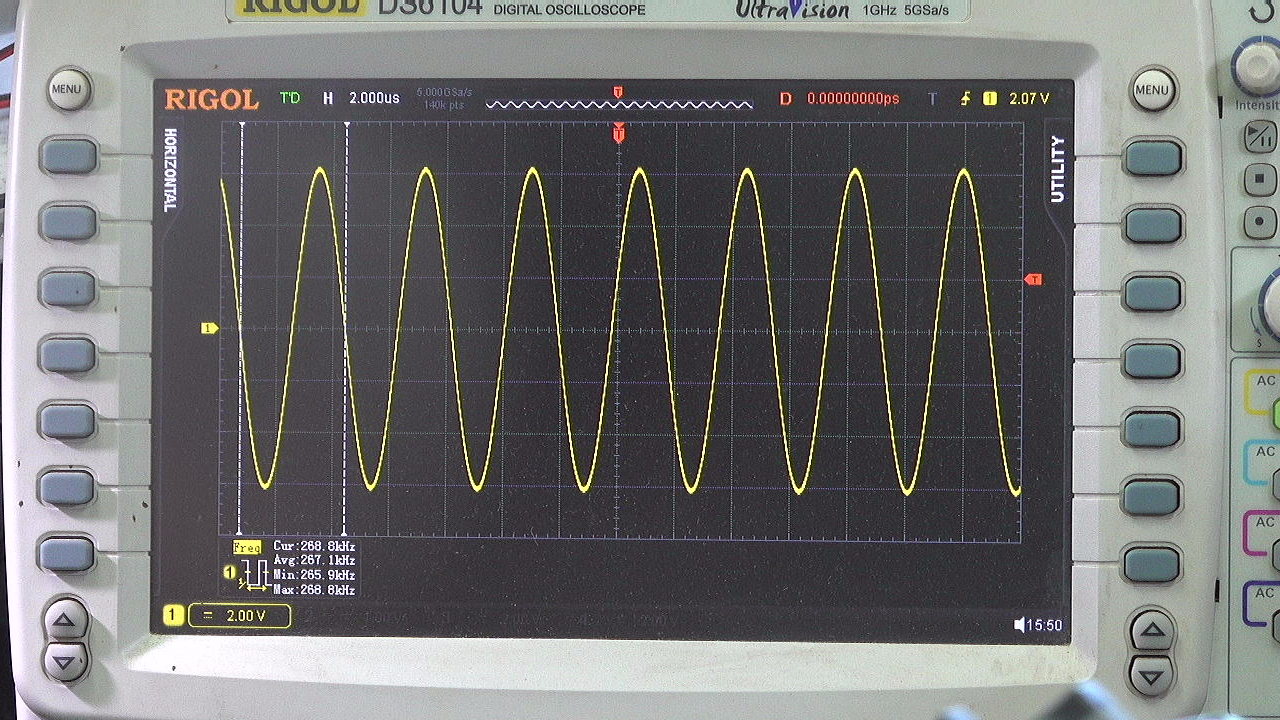

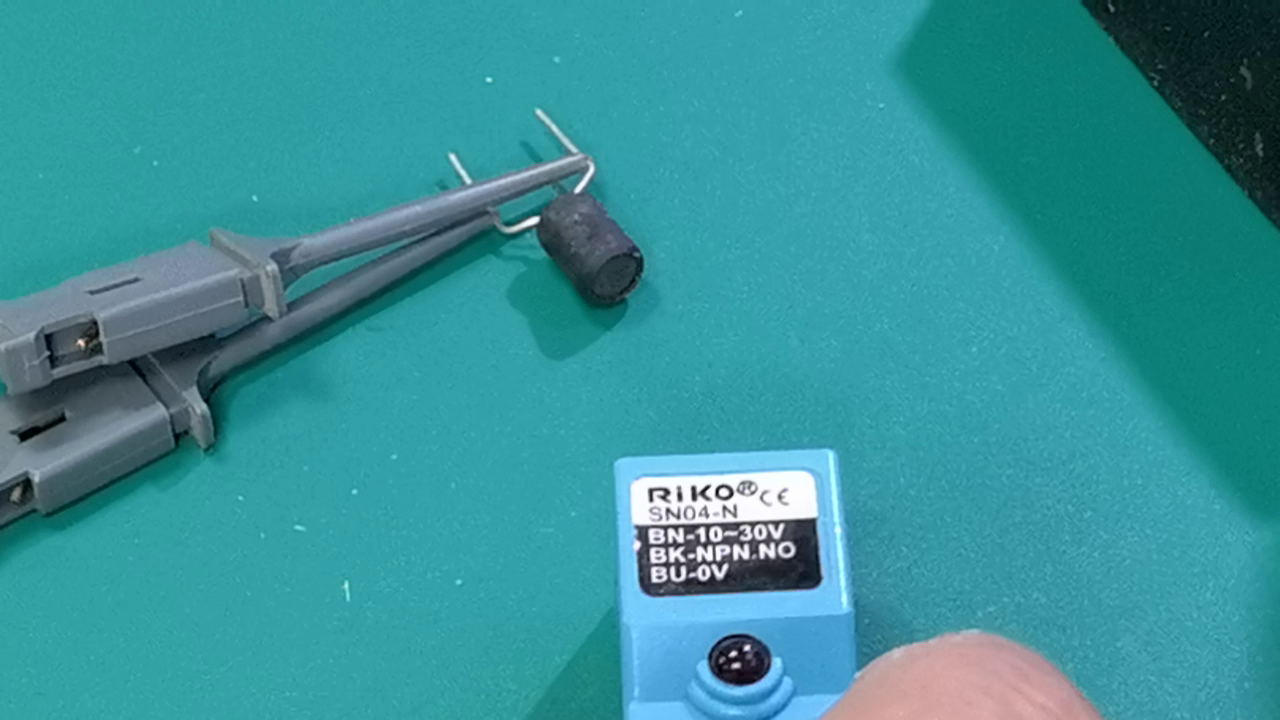

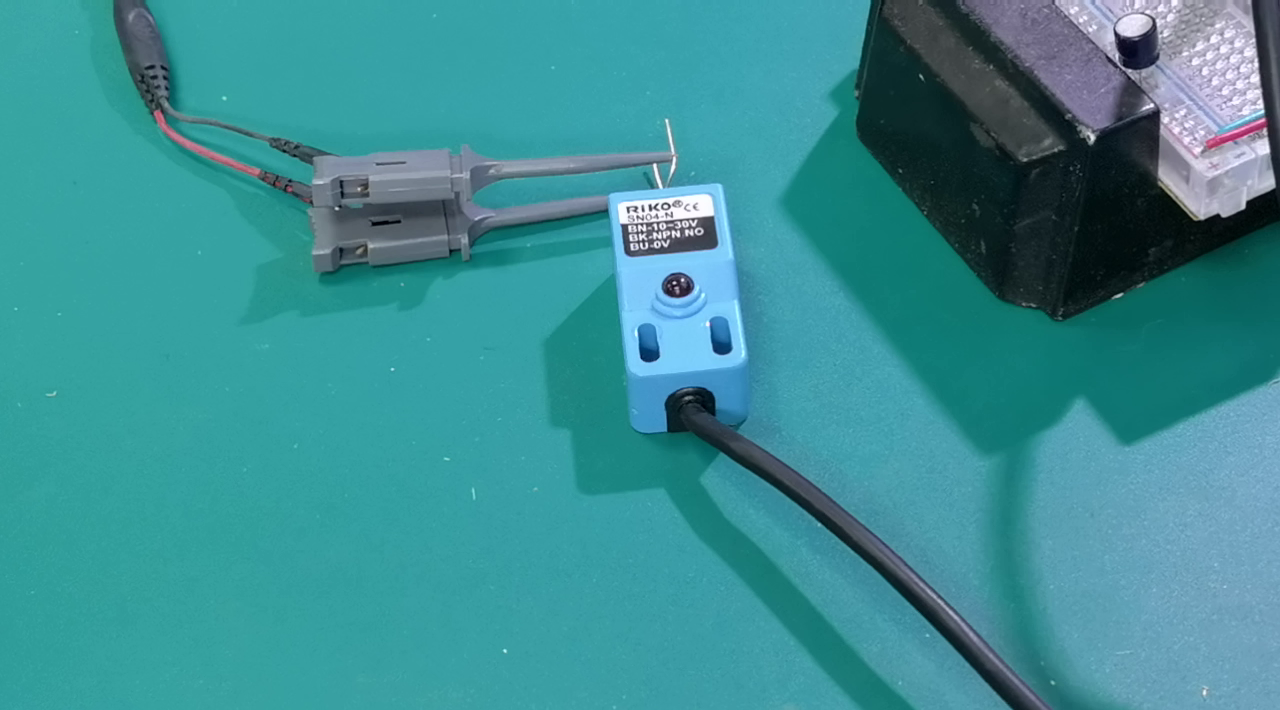

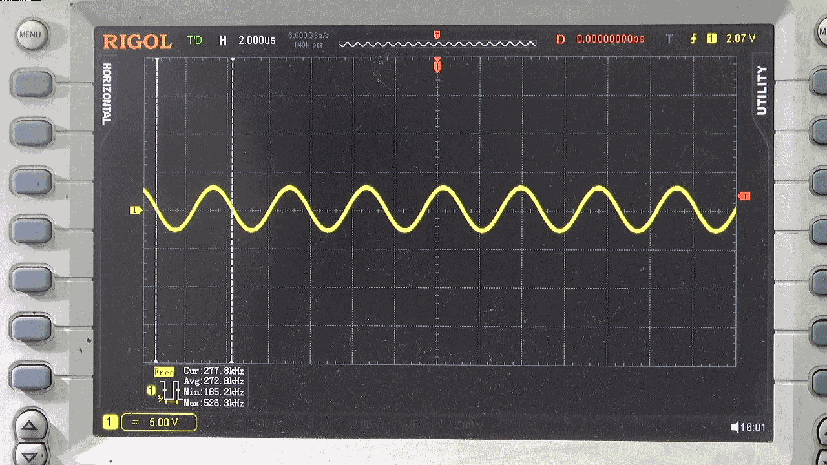

  使用一个10mH工字型电感， 检测SN04-N 的感应信号。  这是电感感应到的正弦电压波形。 频率大约为273kHz。   随着电感与传感器的距离不同， 电压幅值会发生变化。  紧贴传感器时， 接收到的正弦电压峰值超过 10V。  这是传感器对外检测金属物所使用的高频正弦信号。  利用金属涡流来感应金属的距离。

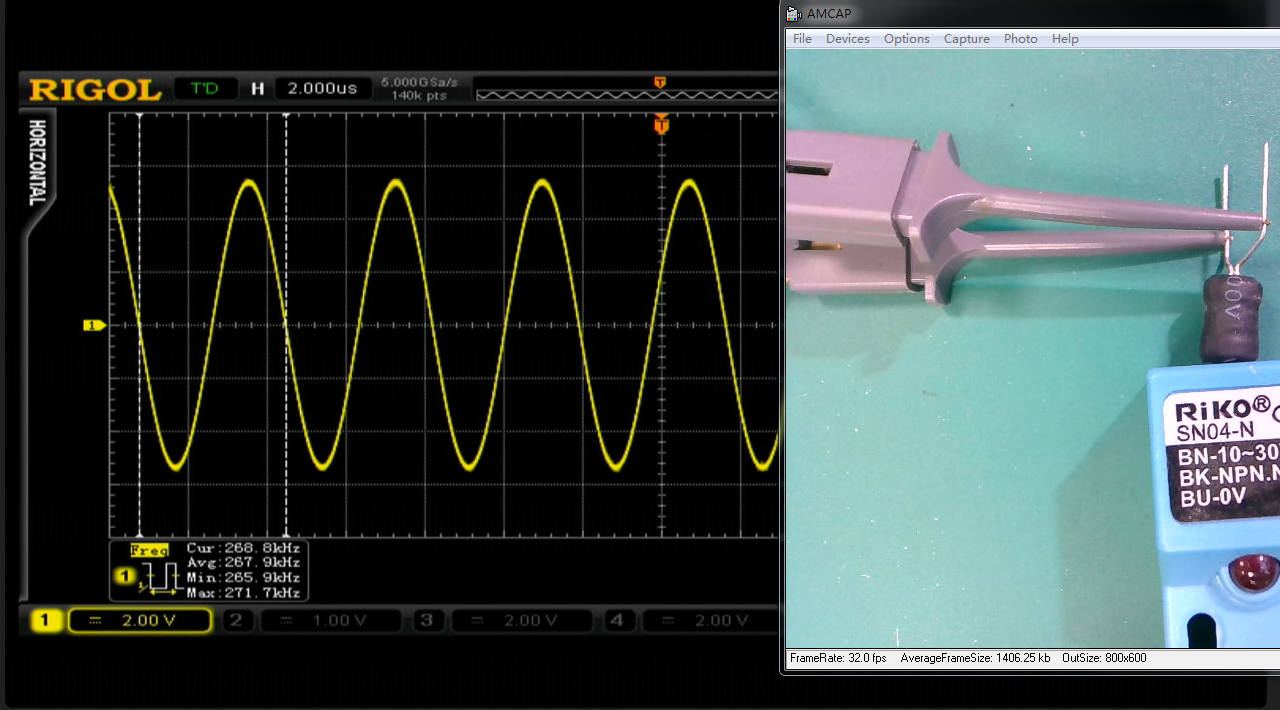

▲ 图1.3.2 感应的信号波形：273.1kHz， 峰峰值7V



※ 总  结 ※

---

  本文对于SN04-N涡流接近开关的特性进行了测试，  在平时，它的输出电压为工作电压。  当有金属在传感器正上方的时候， 输出电压为0.7V左右。  检测金属的频率为 273kHz。

---
