一、前言

前几天测试了 AS3933对于125kHz的解码功能。上午，制作了一个125kHz 串口数据调制信号板。下面利用 AS3933完成信号的接收解调，并基于此，测试实现无线起跑线的功能。

G4M1727698233_1920_1080.MP4|_-4

二、电路设计

在原来的实验电路板上，增加了一个N沟道的 MOS 管。将 AS3933 的数据输出信号经过 MOS 管的反向，连接的单片机的串行口接收管脚。铺设单面PCB，将增加的 MOS 管放置在单片机附近。下面制作电路板。
G7M1727689389_1920_1080.MP4|_-7

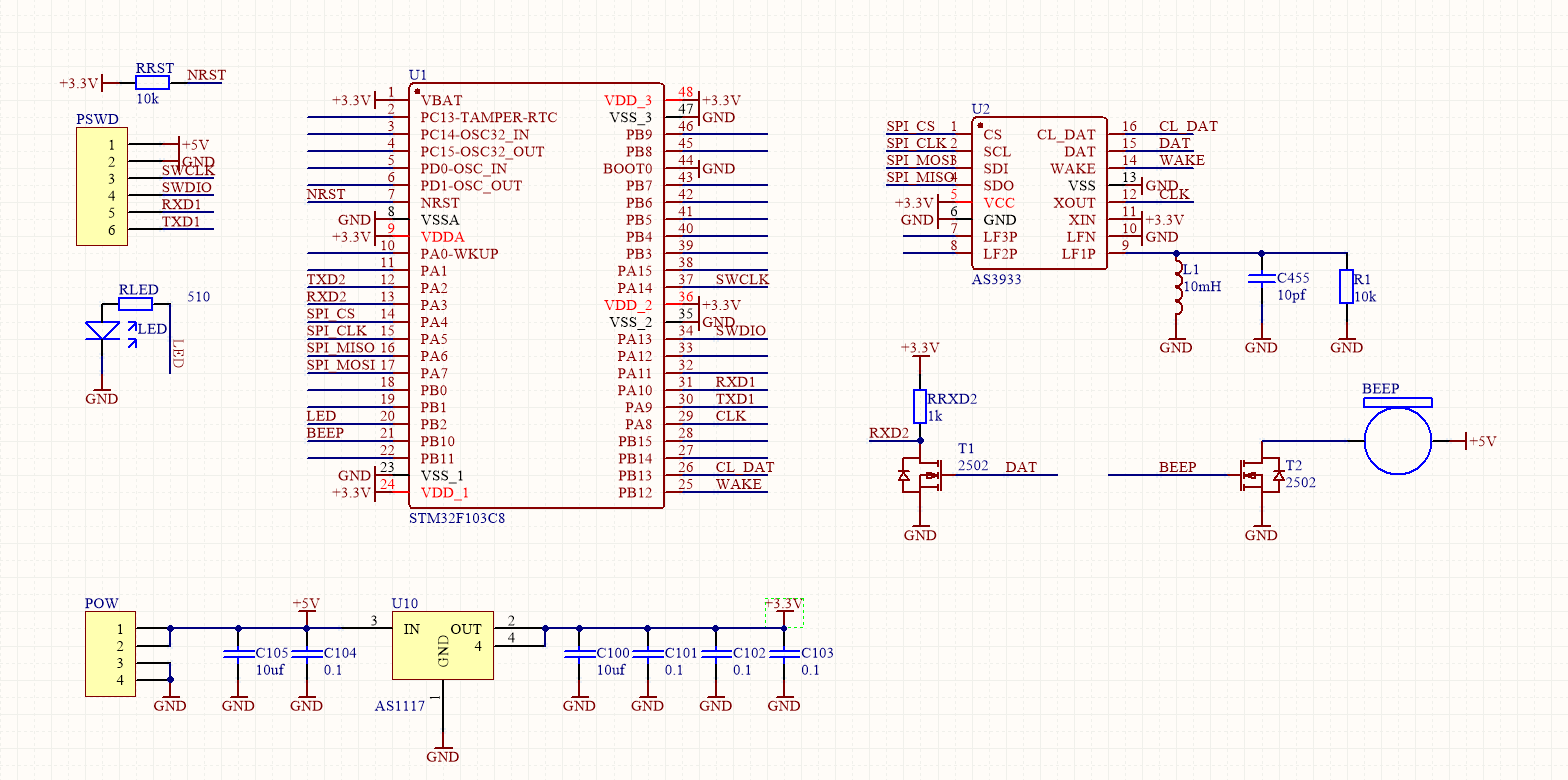

▲ 图1.2.1 测试电路SCH

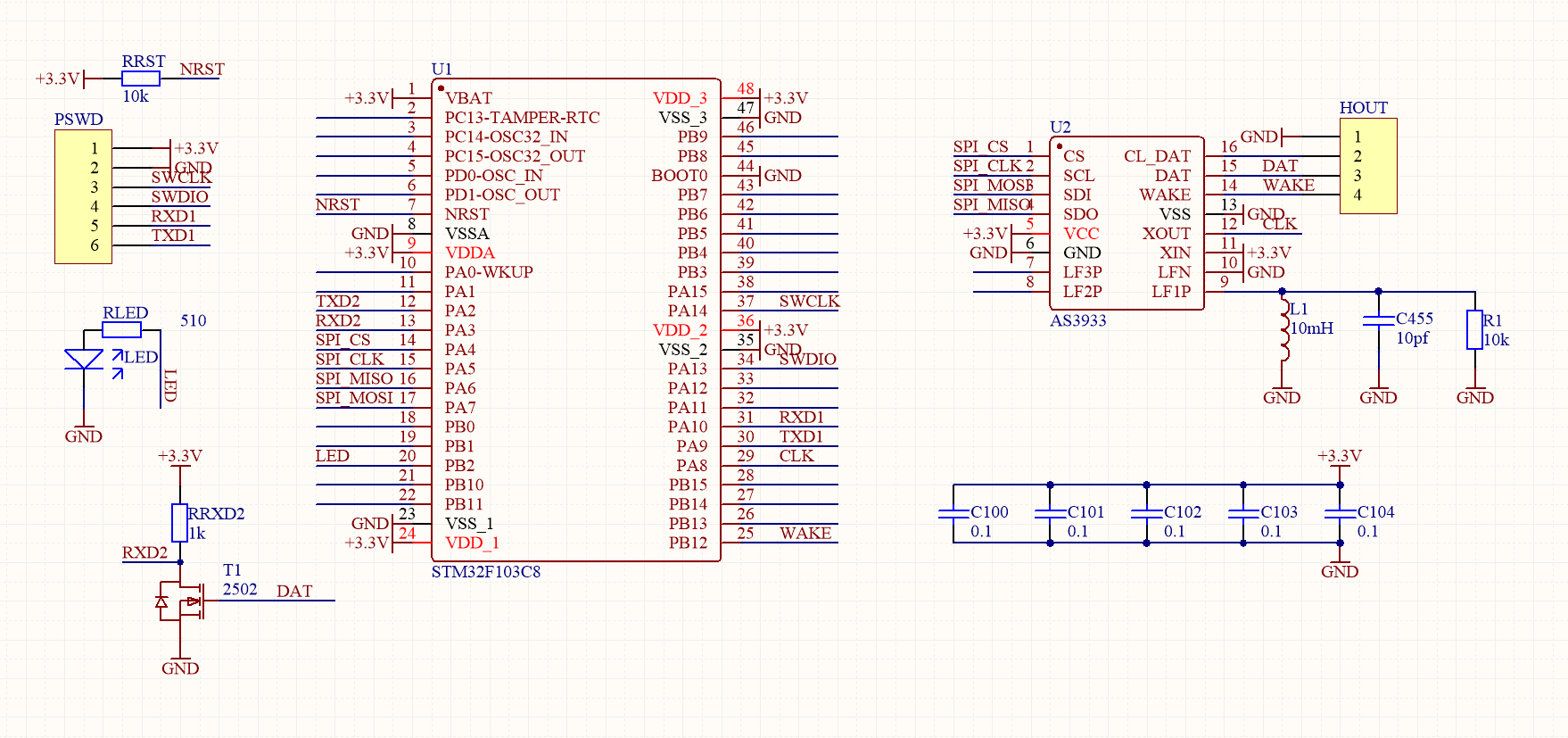

▲ 图1.2.1 测试电路SCH

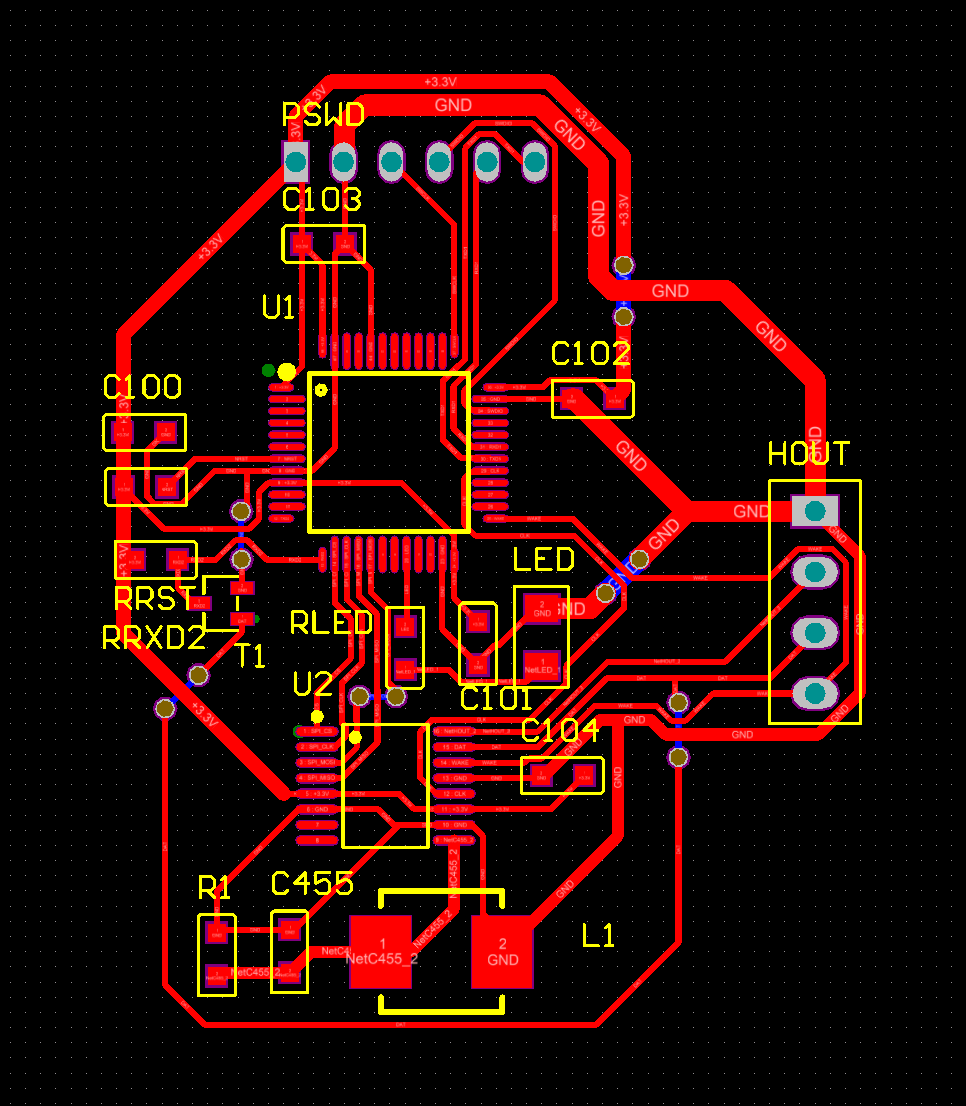

▲ 图1.2.2 测试电路板PCB

▲ 图1.2.2 测试电路板PCB

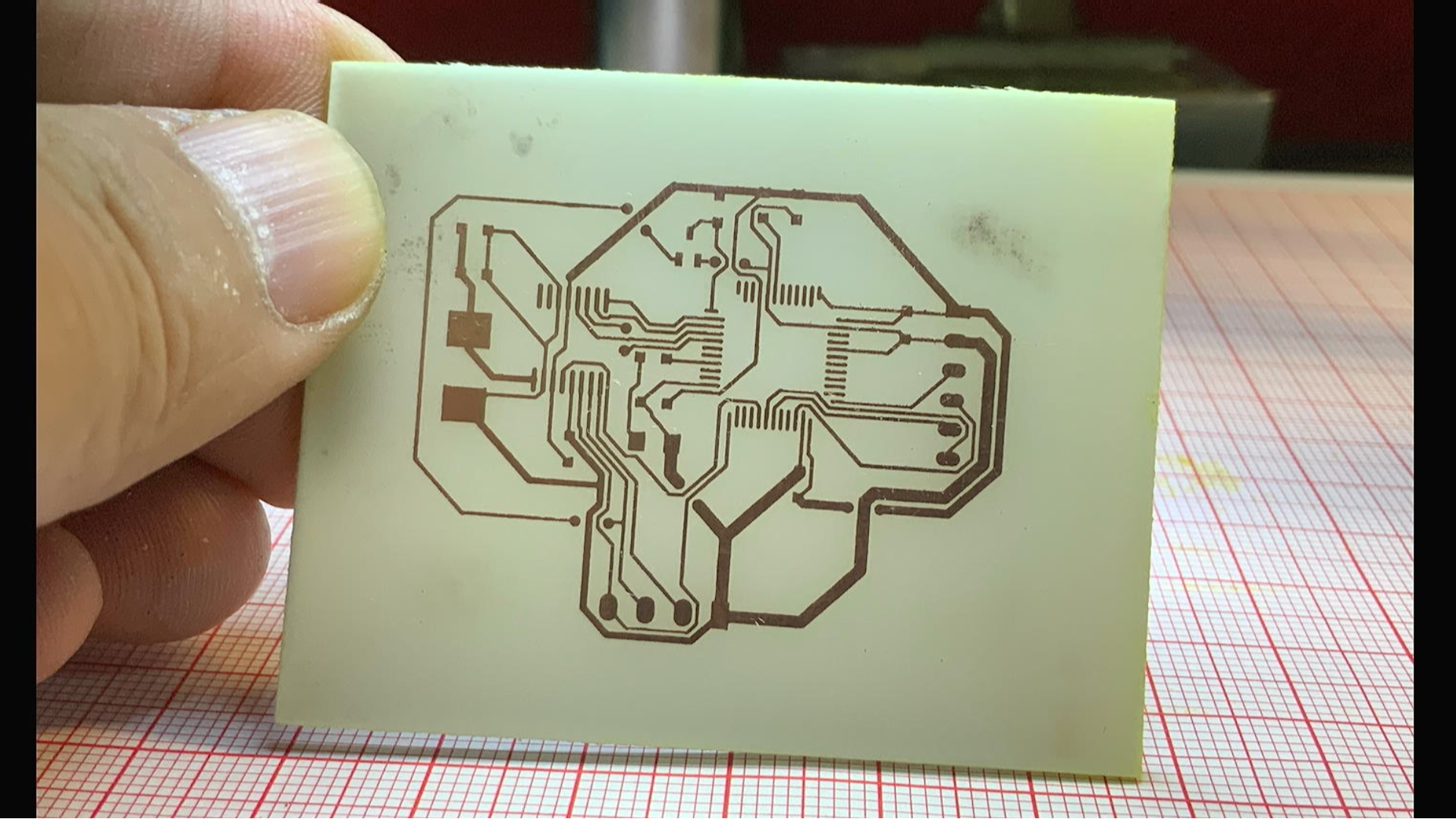

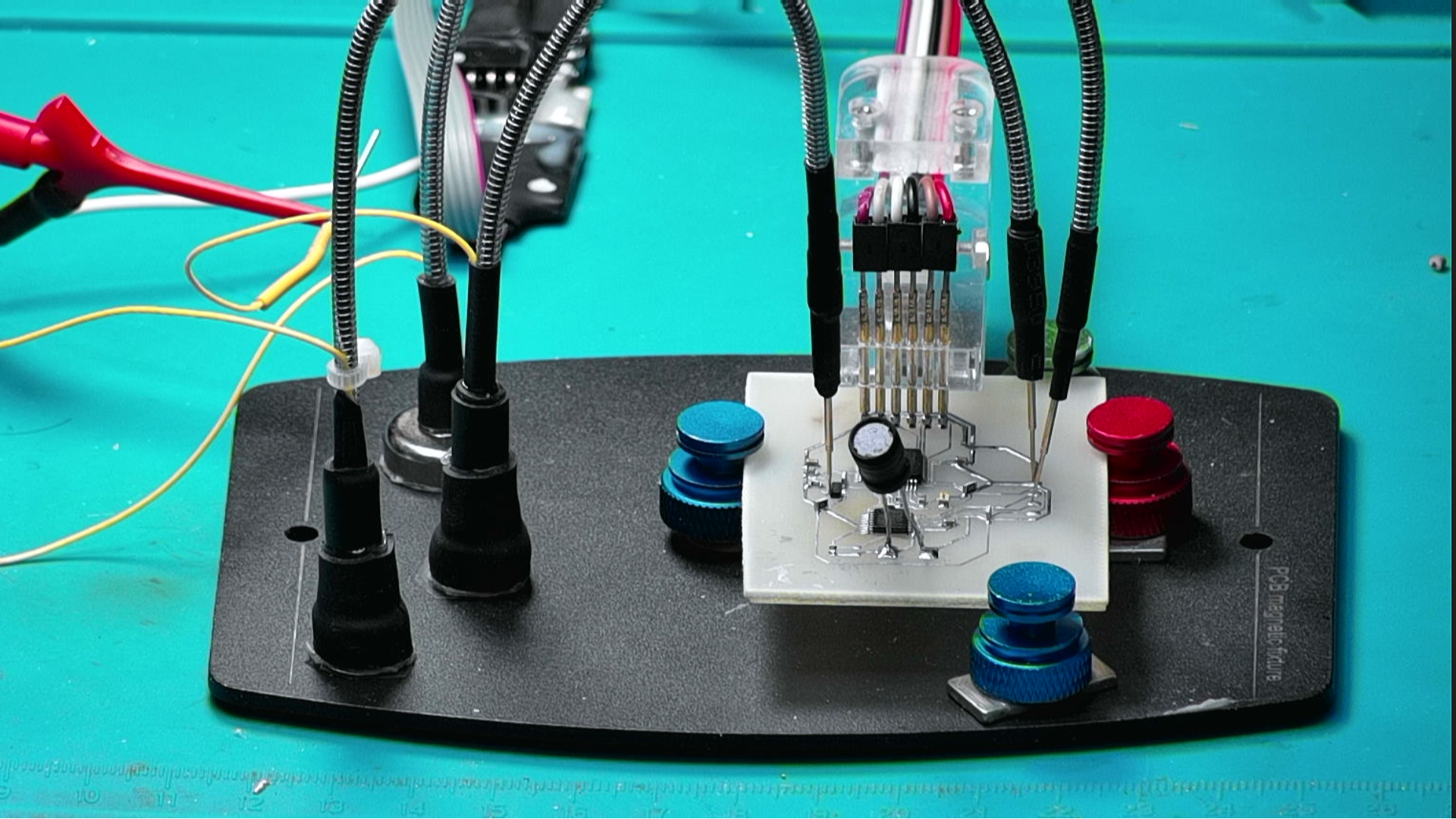

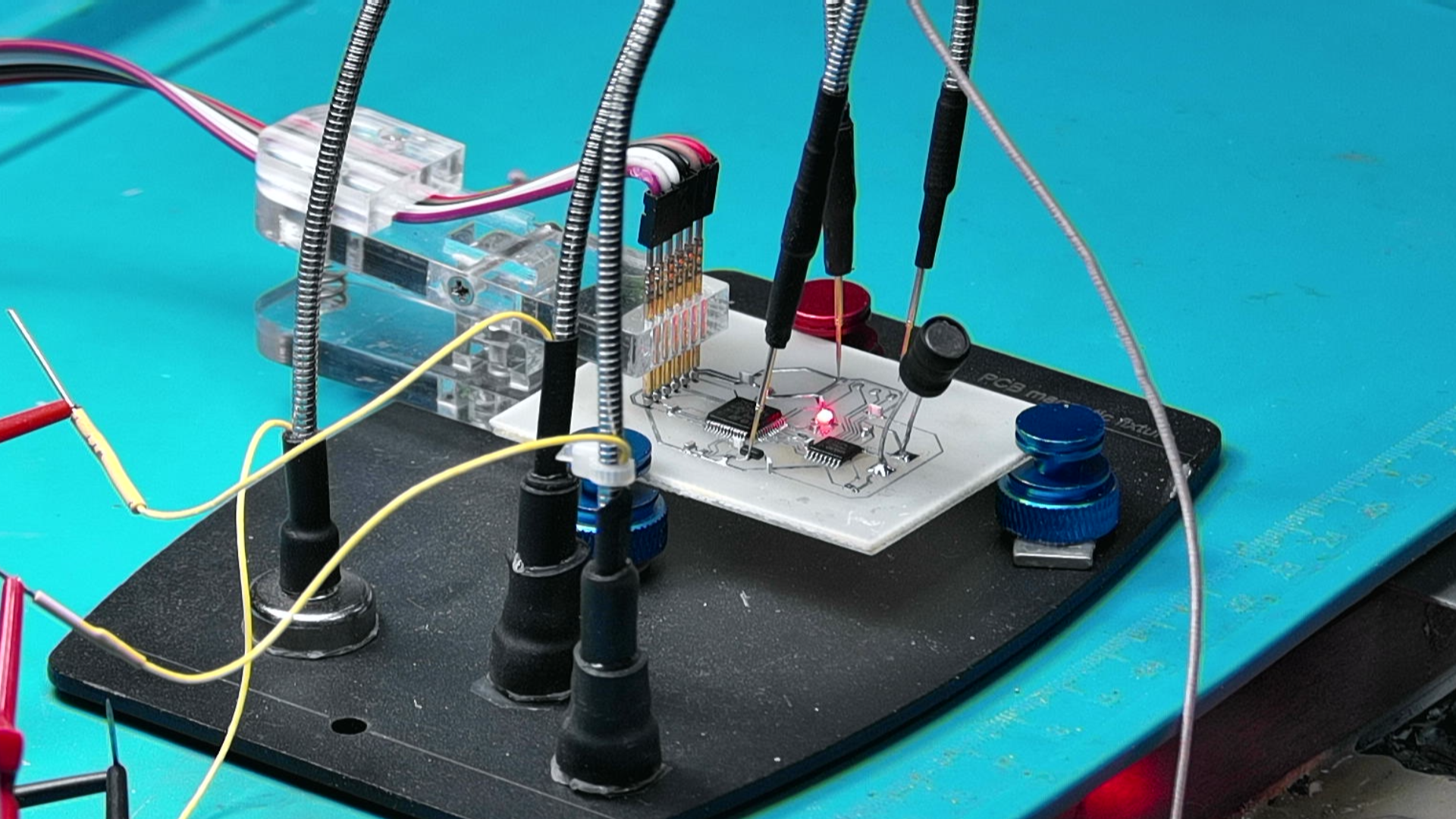

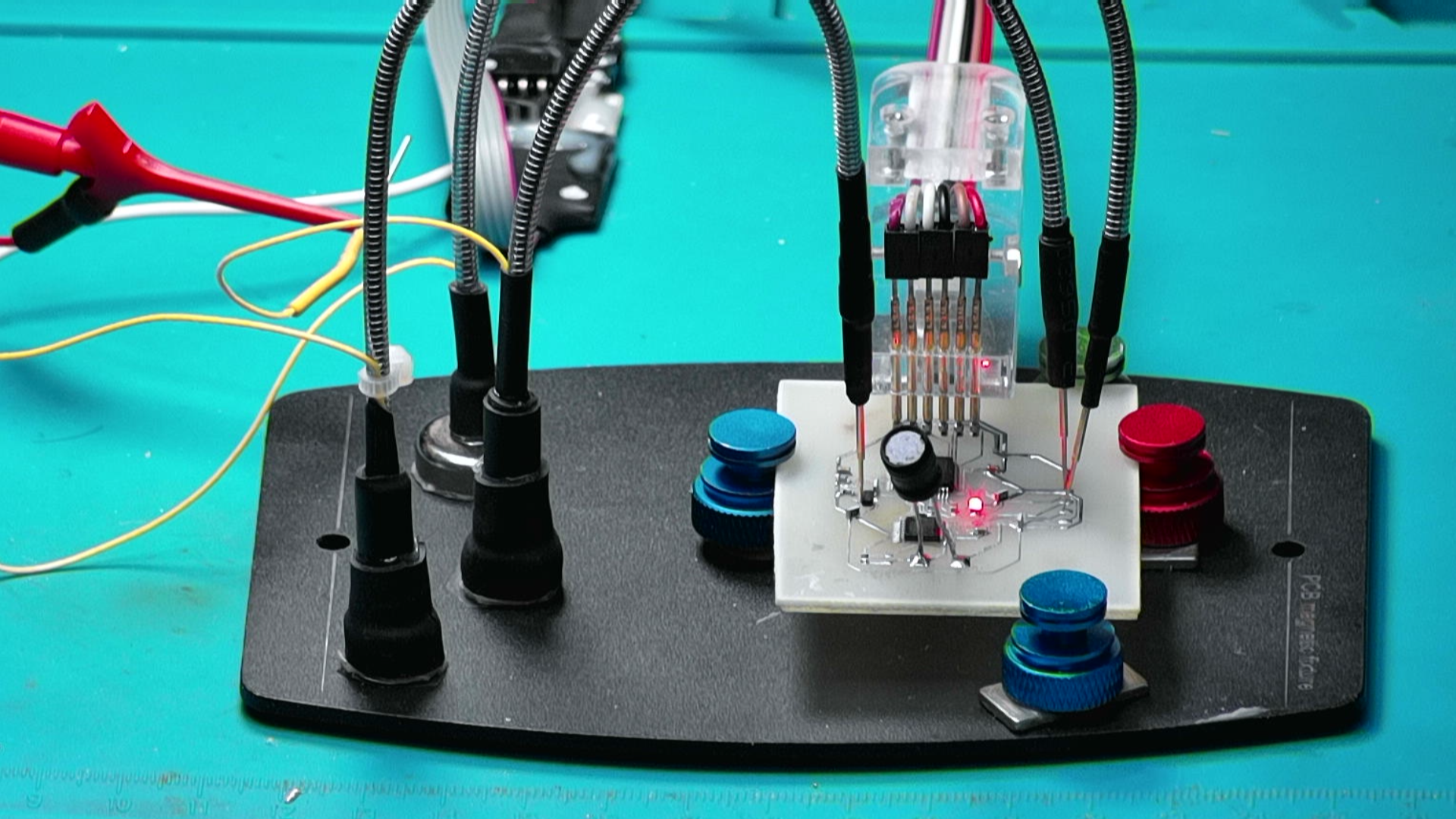

一分钟之后得到测试电路板。测试电路板制作的非常完美，下面进行焊接测试。

G3M1727689686_1920_1080.MP4|_-3

三、软件调试

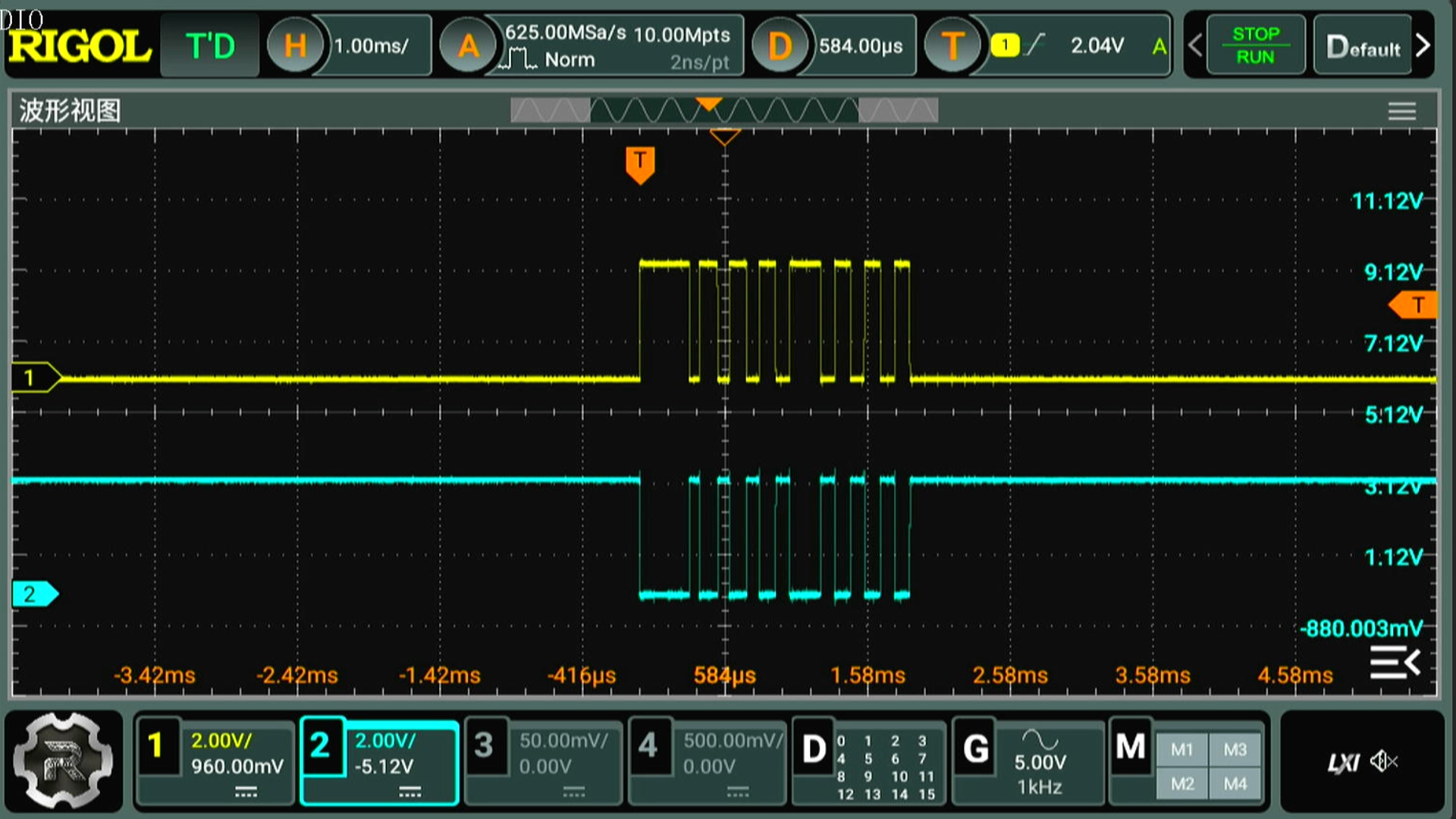

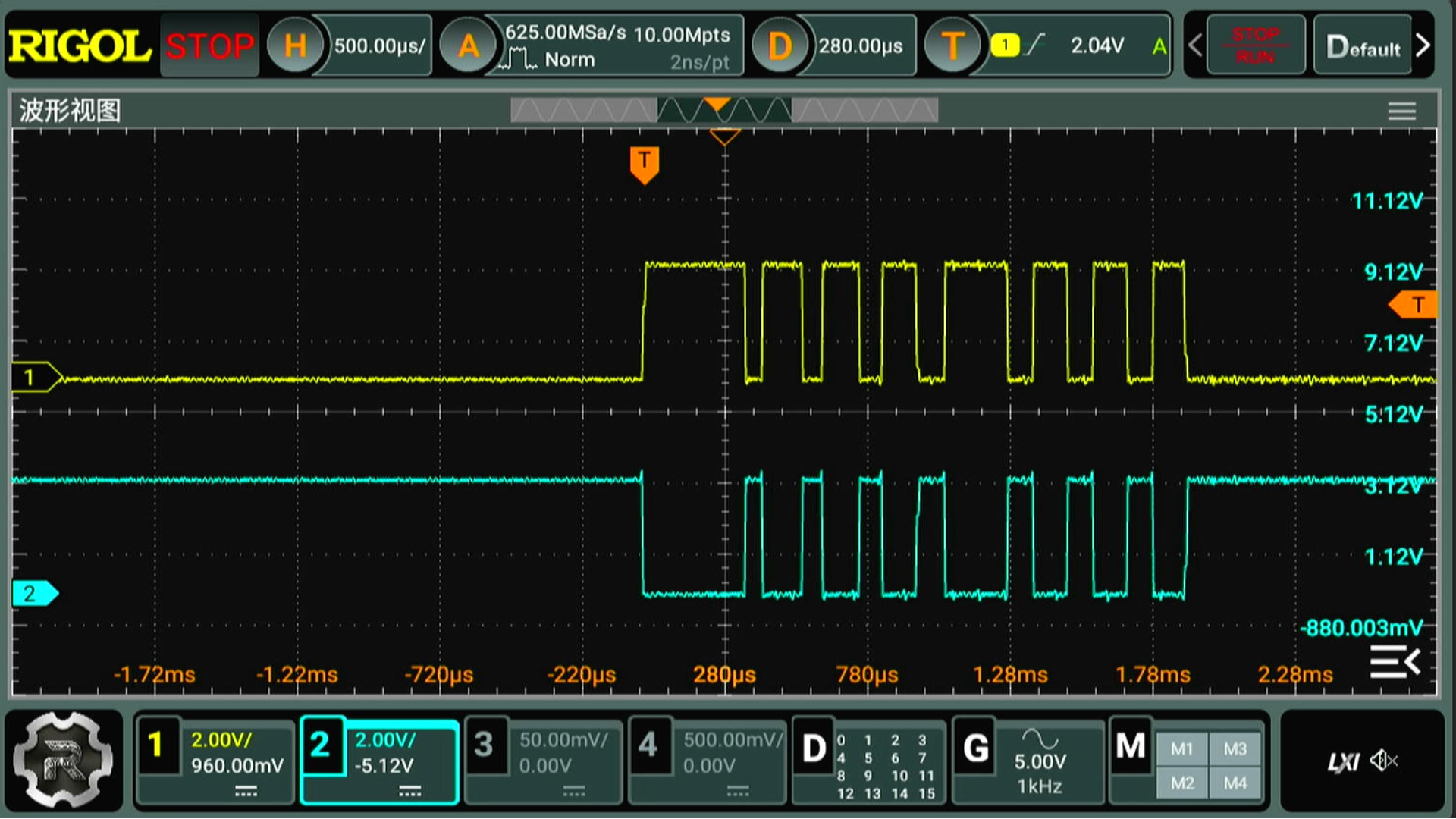

焊接电路板，清洗之后进行调试。由于使用实在上午电路板上进行修改，所以，将上午的软件下载之后，便可以看到电路已经开始运行了。下面将刚才制作的 125kHz 串口调试电路板的天线放置在工字型天线旁边，在 AS3933的 DATA 输出管脚可以看到接收到的解调信号波形。下面青色的是经过MOS管反向之后对应的串口信号，该信号接入单片机的串口2 。

G7M1727693815_1920_1080.MP4|_-7

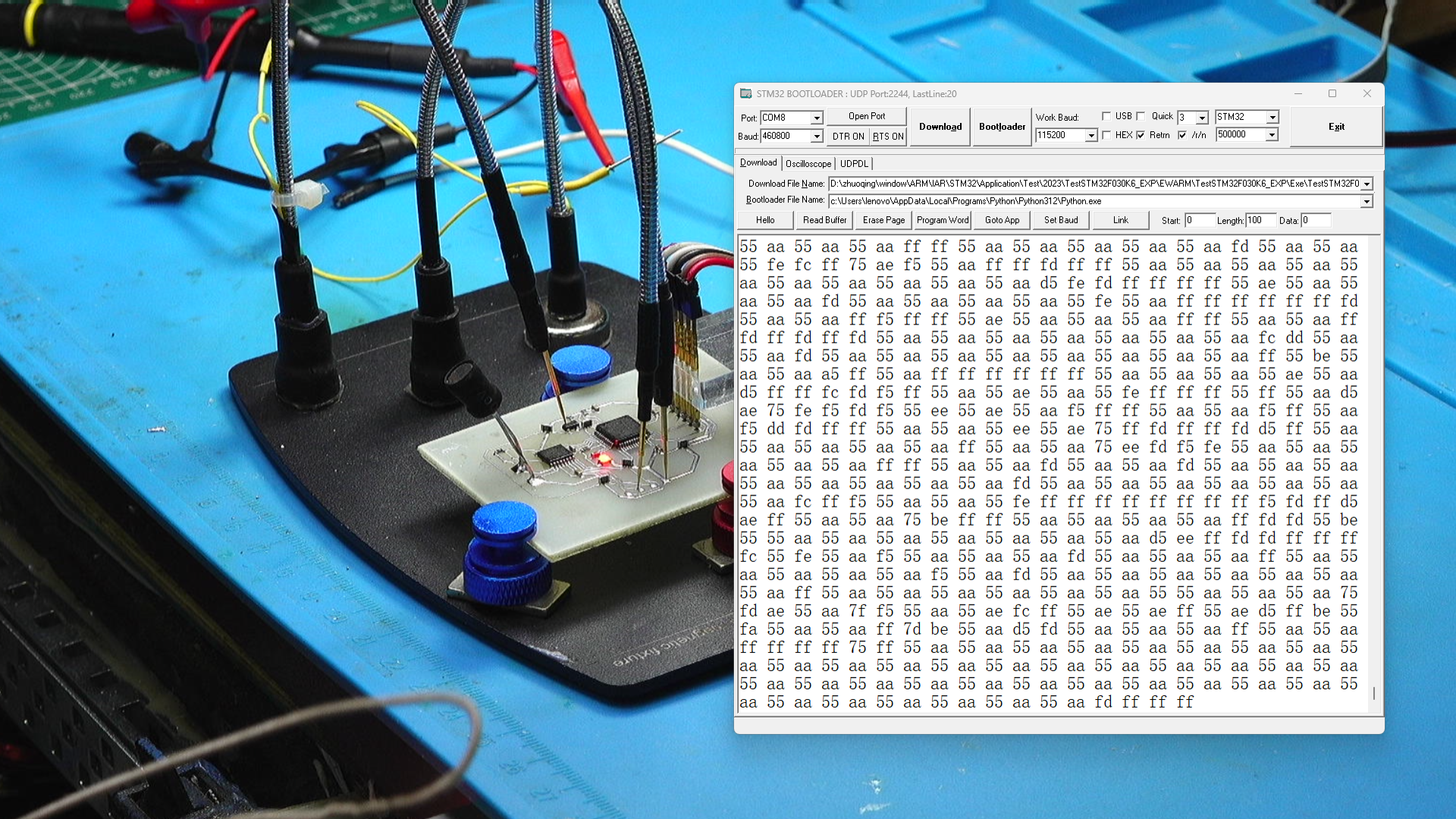

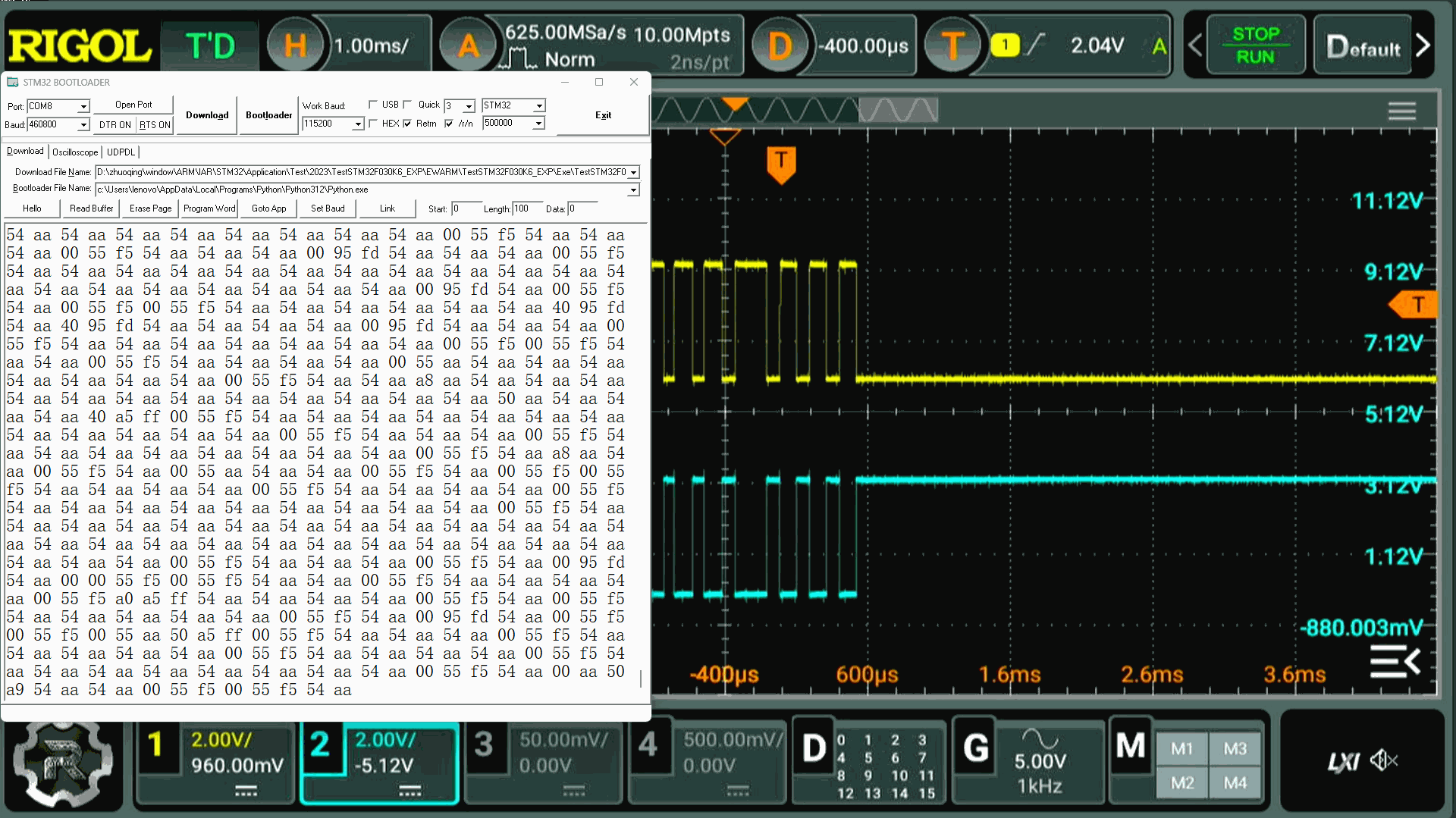

通过串口输出串口2 接收到的数据。波特率为 9600. 可以看到接收到的属于与发送的 0x55，0xaa有差距。如果开始接收到的是0x55，接下来的数据为0xfa。如果开始接收到的是0x54，后面的字节为 0xaa。杂志必然有一个是错误。此外还有接收到 0x00 的数据。这说明接收到的信号波形与发送的波形之间有差异。这是展开看到的 AS3933输出信号以及返乡后的信号波形。的确，数据波形出现了失真。

G6M1727694982_1920_1080.MP4|_-6

▲ 图1.3.1 单片机接收到的数据

▲ 图1.3.1 单片机接收到的数据

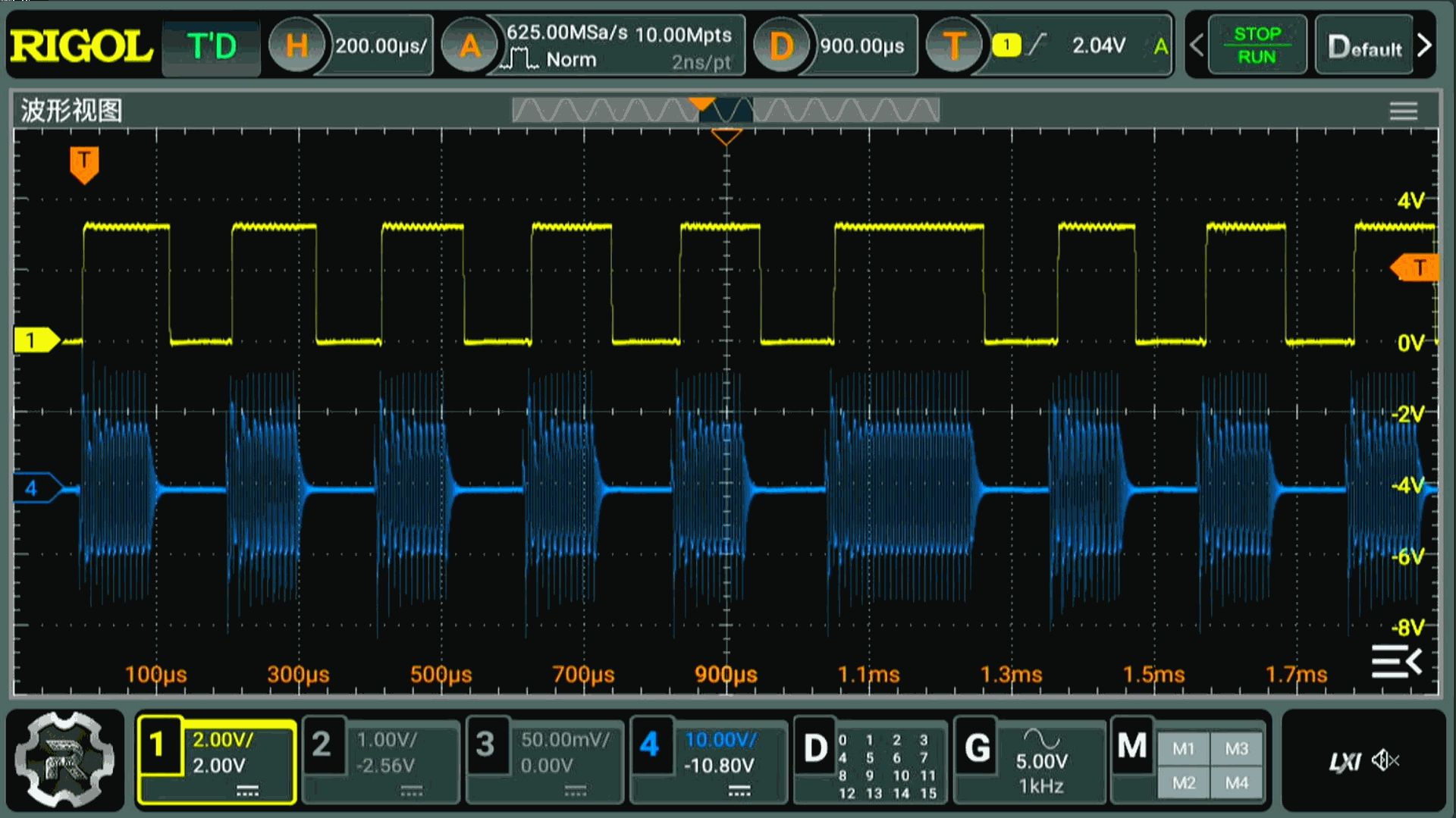

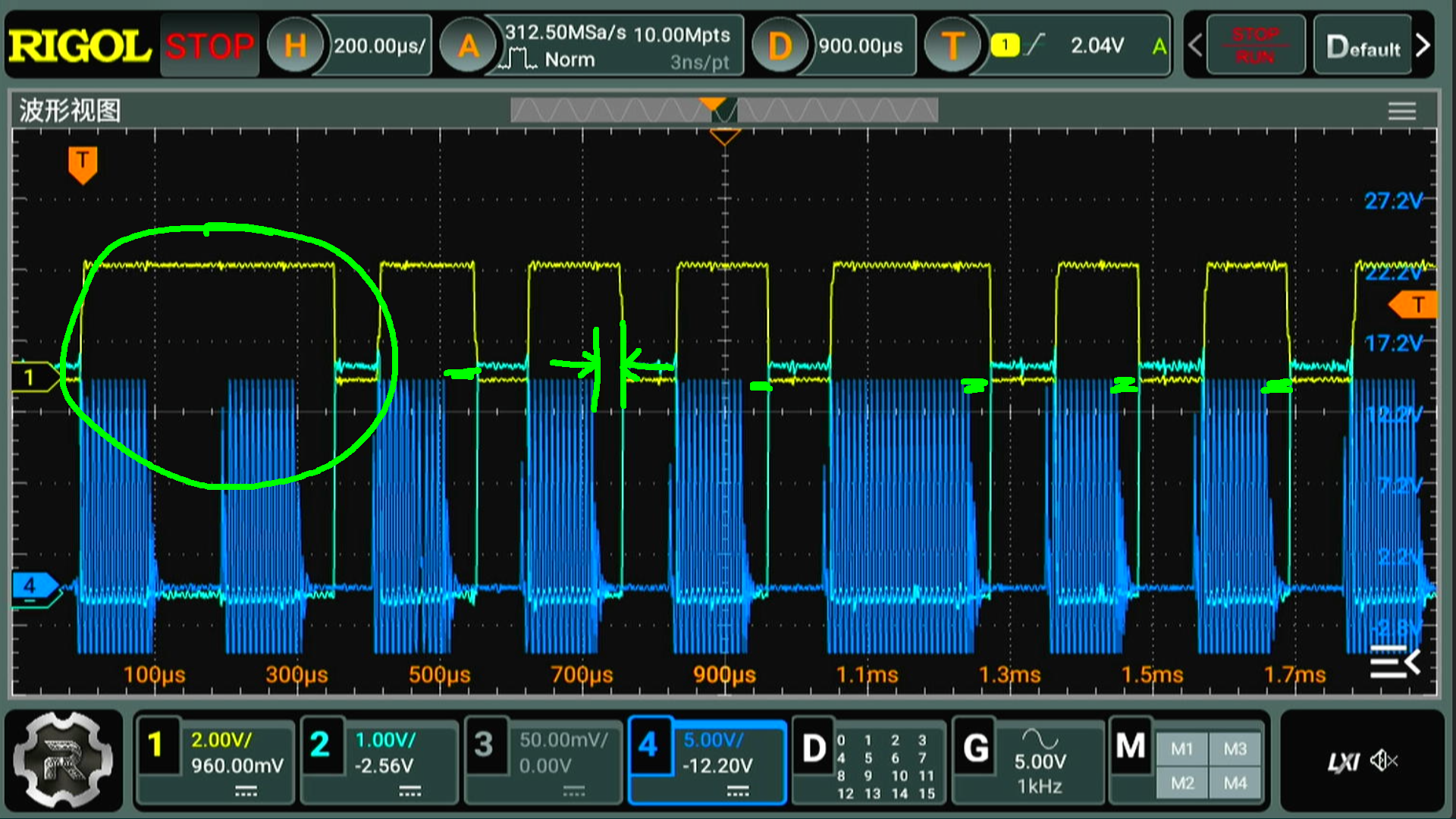

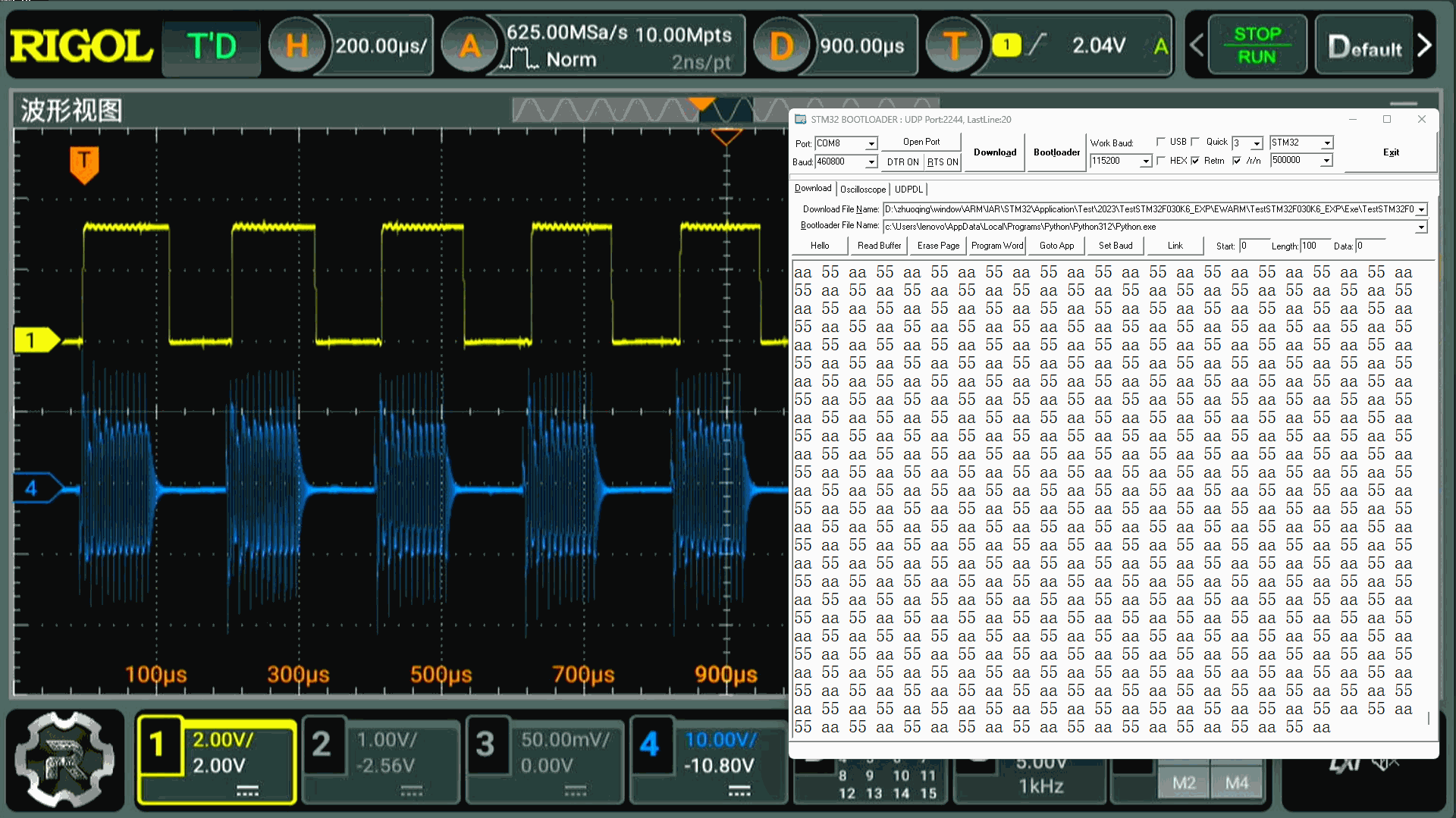

将 125kHz发射信号与接收解调信号同时观察。蓝色是发送调制信号。黄色是AS3933解调信号。可以看到前面两个脉冲居然变成了一个脉冲。后面的脉冲信号都变成了正常。展开波形，可以看到在调制信号消失之后，还有大约 50微秒的延迟时间。这个延迟，使得接收信号变窄了。现在存在着最大的一个问题，就是前面两个脉冲信号被合并成为一个，这造成接收信号出现错误。

G8M1727695730_1920_1080.MP4|_-8

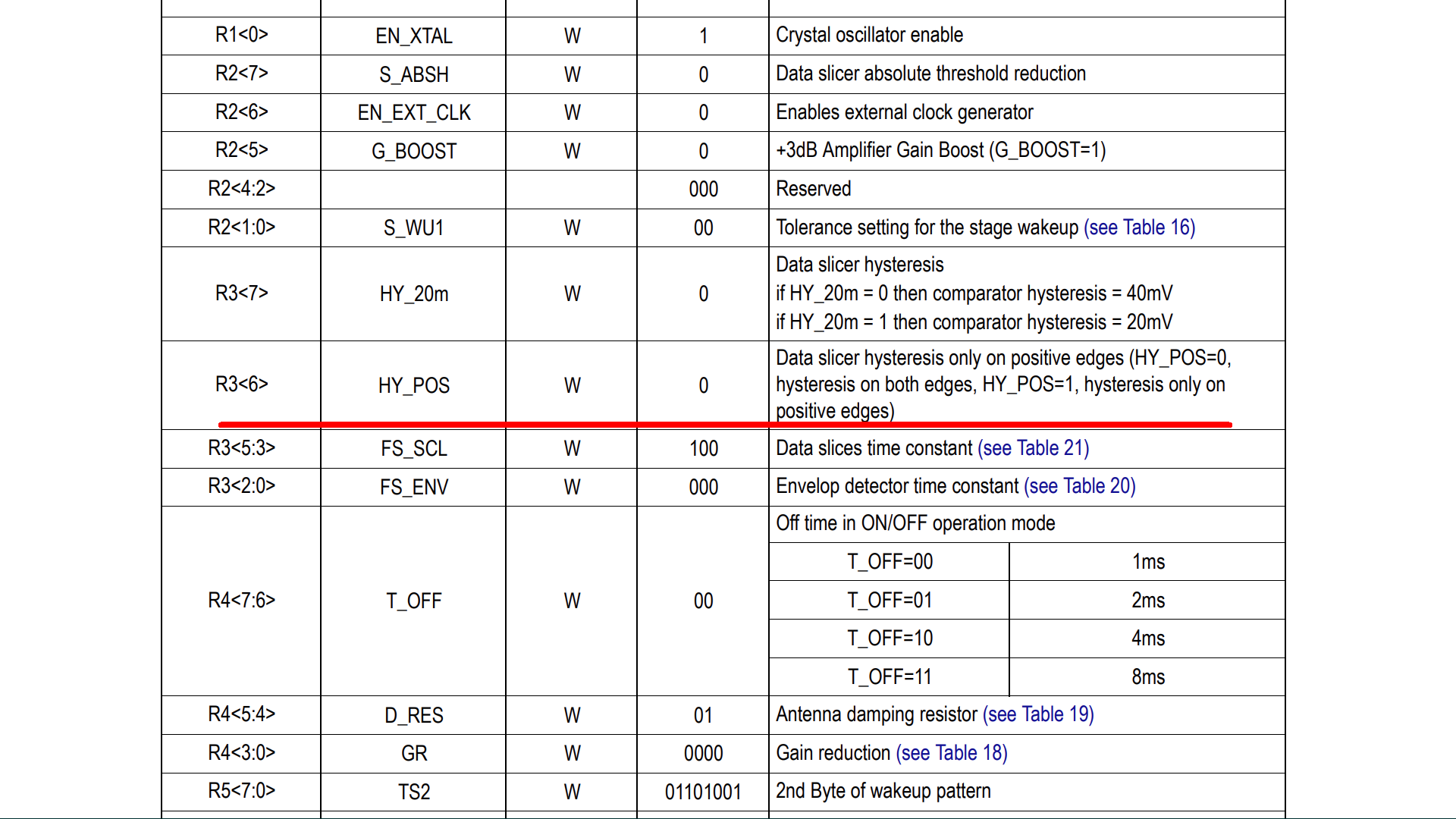

根据AS3933数据手册中的说明，寄存器3 控制了解调的模式。第7位，控制了包络线上下比较的回滞电压，将它降低，减小脉冲宽度变化。第6位控制了回滞作用上升沿还是下降沿，将它修改为 1，只在上升沿使用回滞控制。后面三位，控制了数据位的宽度。将它们修改为 0，这样增加数据位波特率。将寄存器3的值，修改为 0xc0. 可以看到，解调信号变得正常了。串口读取的数据也正确了。

G7M1727696953_1920_1080.MP4|_-7
