上一篇，我们针对PCIe 6.0的功能更新与实现挑战做了简单的分析与总结。更多详细内容可以参考：

扩展阅读：浅析PCIe 6.0功能更新与实现的挑战

那么，PCIe 6.0已经发布了一段时间了，业内硬件支持PCIe 6.0目前有哪些进展呢？小编根据公开信息，做了一些不完全总结，仅供大家参考！（也欢迎大家在文章底部补充留言交流～）

1.PCIe 6.0连接器

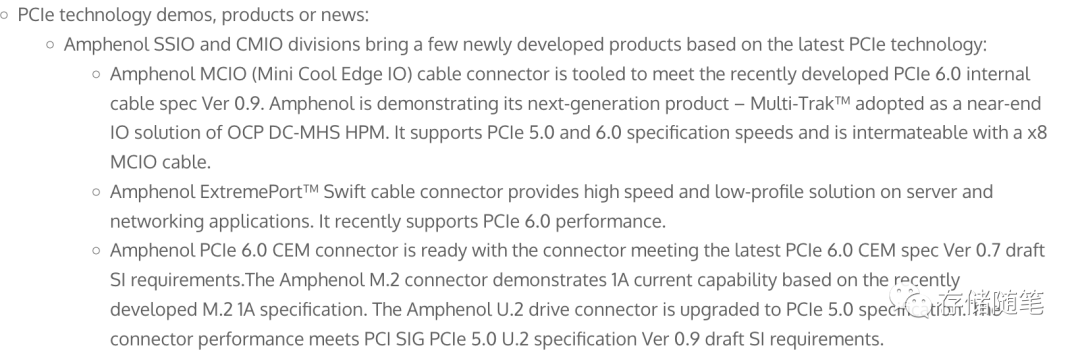

Amphenol作为全球知名的互连产品制造商，在2023 FMS上对外也宣布了对多组支持PCIe 6.0的产品

Amphenol MCIO（Mini Cool Edge IO）线缆连接器：该产品针对最近开发的PCIe 6.0内部电缆规格Ver 0.9进行了定制设计。此外，Amphenol展示的下一代产品Multi-Trak™被OCP DC-MHS HPM作为近端I/O解决方案采用，支持PCIe 5.0和6.0规范速度，并且与x8规格的MCIO线缆兼容互连。
Amphenol ExtremePort™ Swift线缆连接器：专为服务器和网络应用提供高速、低剖面解决方案，近期已实现对PCIe 6.0性能的支持。
Amphenol PCIe 6.0 CEM连接器：符合最新PCIe 6.0 CEM规格Ver 0.7草案的SI要求，表明该产品已经准备好应对PCIe 6.0时代的挑战。

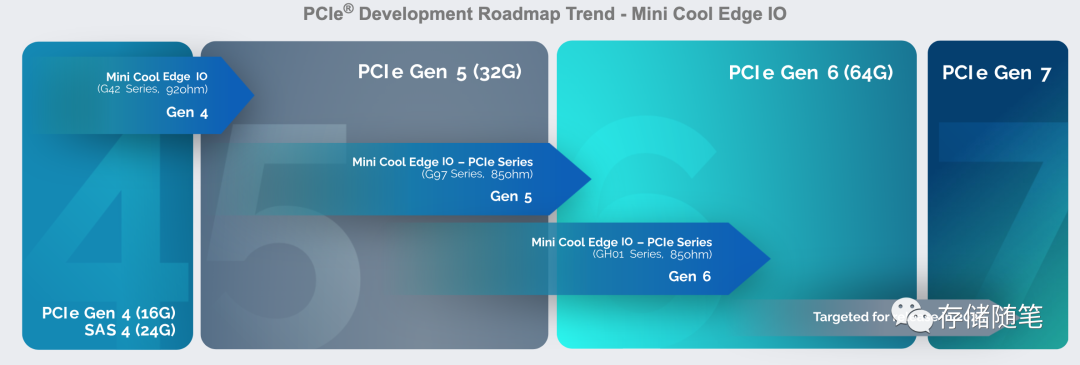

Mini Cool Edge IO是Amphenol公司推出的一种高性能、高密度内部连接器解决方案，专为满足下一代高速信号传输需求而设计。这种连接器具有0.60mm的针脚间距（pitch），采用紧凑型设计，旨在优化系统空间并支持高效能数据传输。它适用于需要在有限空间内进行高速信号布线和管理的设计，如服务器、网络设备以及其他要求苛刻的数据中心应用。

Mini Cool Edge IO系列不仅灵活且坚固耐用，还具有成本效益，可以扩展到24Gbps SAS4等高速协议的标准，确保信号完整性，并有助于降低系统能耗。该产品通过其创新设计和技术特性，解决了高速信号在传输过程中可能出现的信号衰减、串扰等问题，从而提升整体系统的性能表现和可靠性。此外，它可能还兼容PCIe标准，例如适应PCIe 6.0等新一代技术规格的需求。

2.PCIe 6.0 IP设计

(1)Alphawave

近日，一家名为Alphawave的芯片设计公司，与示波器公司是德科技Keysight联合展示了其PCIe 6.0控制器和物理接口与Keysight测试设备之间的互操作性，在数据传输速率上达到了64 GT/s。这一举措证明了Alphawave已准备好制造搭载PCIe 6.0接口的芯片，从而加入到越来越多准备迎接2024年首款商业可用PCIe 6.0设备到来的生态建设行列。

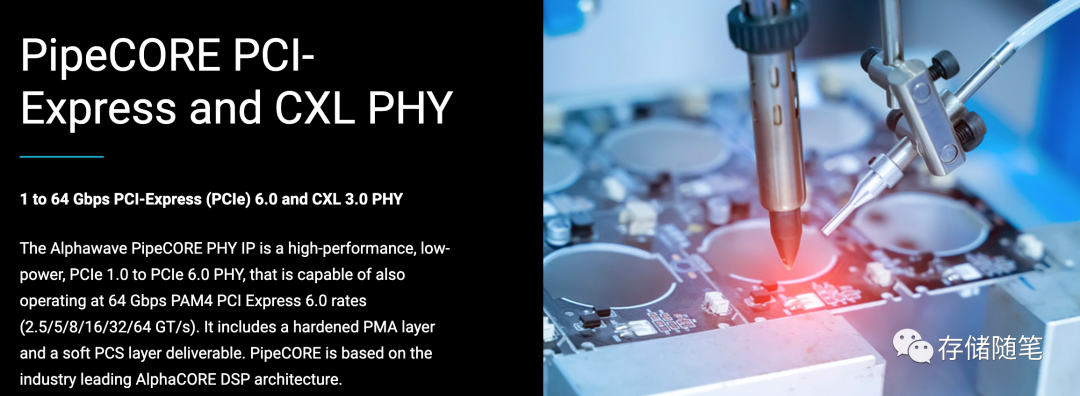

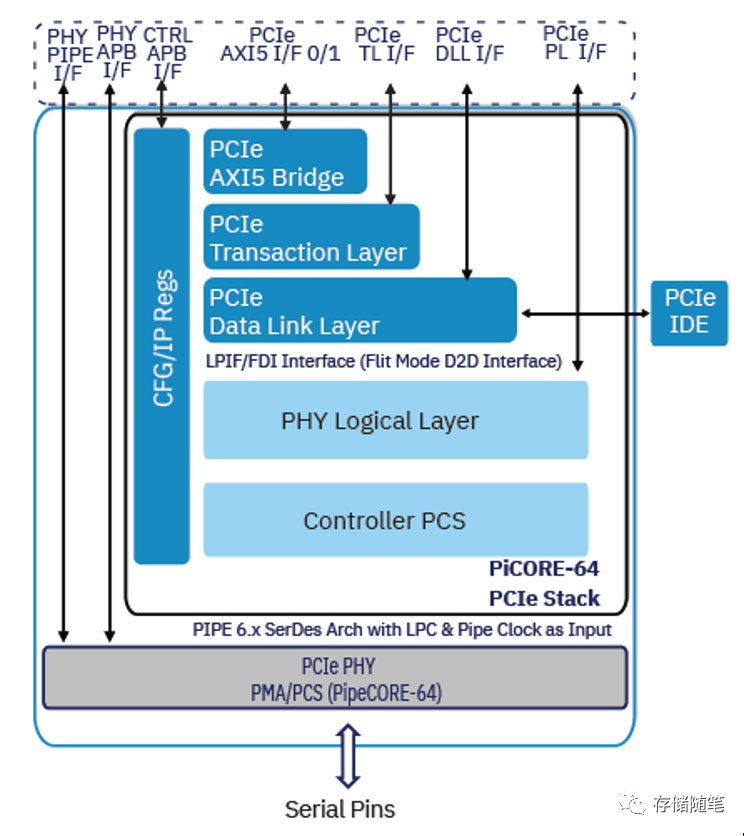

Alphawave的PipeCORE PHY IP是一款高性能、低功耗的物理层（PHY）集成电路设计知识产权，适用于从PCIe 1.0到PCIe 6.0的全系列PCI Express标准。该IP特别强调了其能够在64 Gbps PAM4 PCI Express 6.0速率下运行的能力，这意味着它可以支持2.5 GT/s、5 GT/s、8 GT/s、16 GT/s、32 GT/s直至64 GT/s的数据传输速度。

(2)Synopsys

Synopsys是另外一家PCIe IP供应商。早在2023年9月份，Intel Innovation活动中，Synopsys和Intel双方共同成功演示了其PCIe Gen6解决方案与Intel测试芯片之间的互操作性。

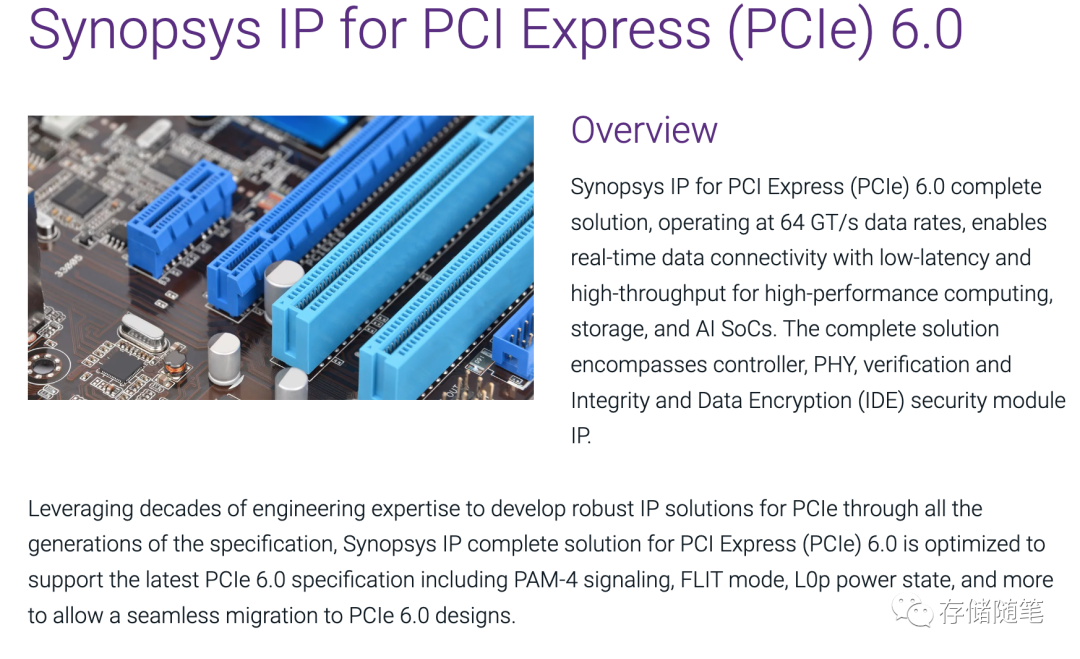

此次展示的Synopsys PCIe 6.0全套IP解决方案包含了控制器、PHY、验证IP以及完整性与数据加密（IDE）安全IP，旨在加速高性能计算和AI应用芯片的开发进程。

(3)Rambus

Rambus Inc.是一家知名的半导体技术公司，提供包括内存接口、高速SerDes（serializer/deserializer）和控制器在内的多种高性能互连解决方案。在PCIe 6.0规范发布后，Rambus针对这一标准开发了一系列关键知识产权（IP）产品，

Rambus PCIe 6.0 IP套件主要包括：

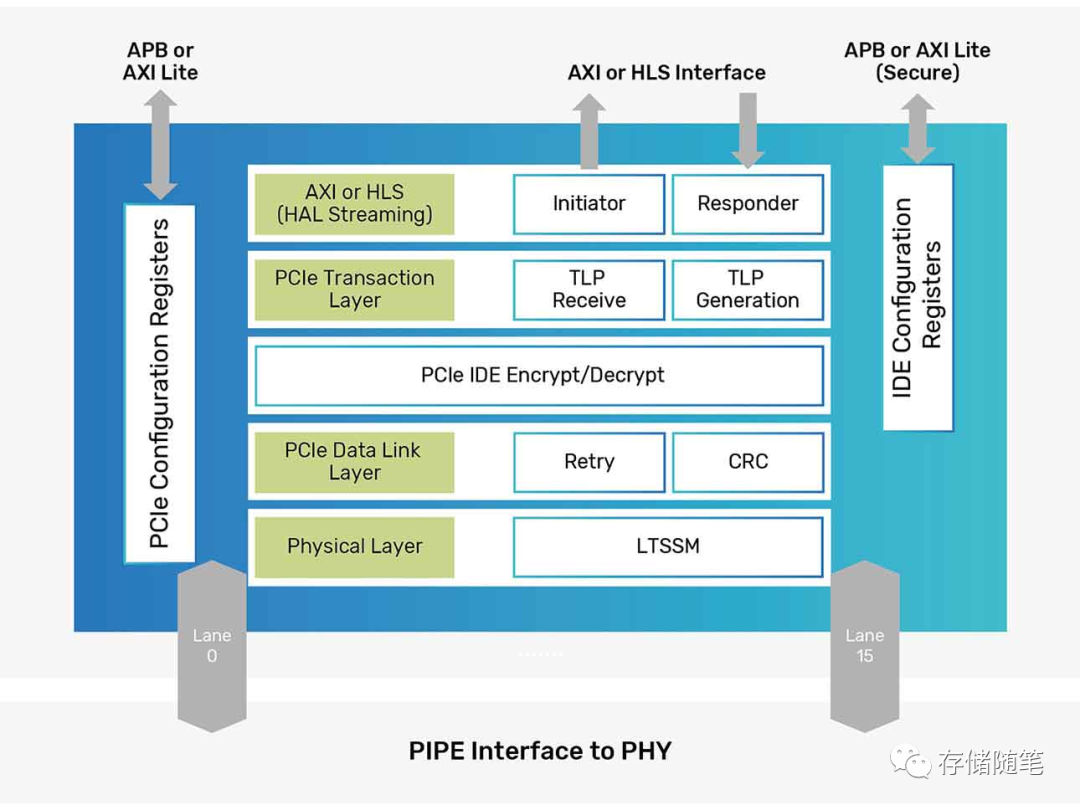

PCIe 6.0控制器IP：这是实现PCIe 6.0功能的核心部分，负责处理数据包的发送和接收，管理事务层和数据链路层的功能，并确保与PCIe规范兼容的数据传输。该控制器支持最新的带宽速度，即每通道64 GT/s，并可能整合了先进的错误检测和纠正机制以保证数据完整性。

PHY物理层IP：作为连接控制器和其他系统组件的关键硬件模块，PHY物理层IP采用了先进的信号处理技术来实现高效的数据传输，同时通过PAM4调制方式应对高频率下的信号衰减问题，从而实现在更高速率下保持信号质量和稳定性。
CXL 3.0支持：Rambus的PCIe 6.0子系统还支持Compute Express Link (CXL) 3.0规范，这是一个开放的行业标准，旨在提高CPU到设备间如GPU、FPGA和其他加速器的互连性能和效率。

(4)Cadence

Cadence的PCIe控制器IP兼容PCIe 6.0、5.0、4.0、3.1、2.1和1.1等多个版本协议，并支持最新的ECNs，包括IDE/DOE等
