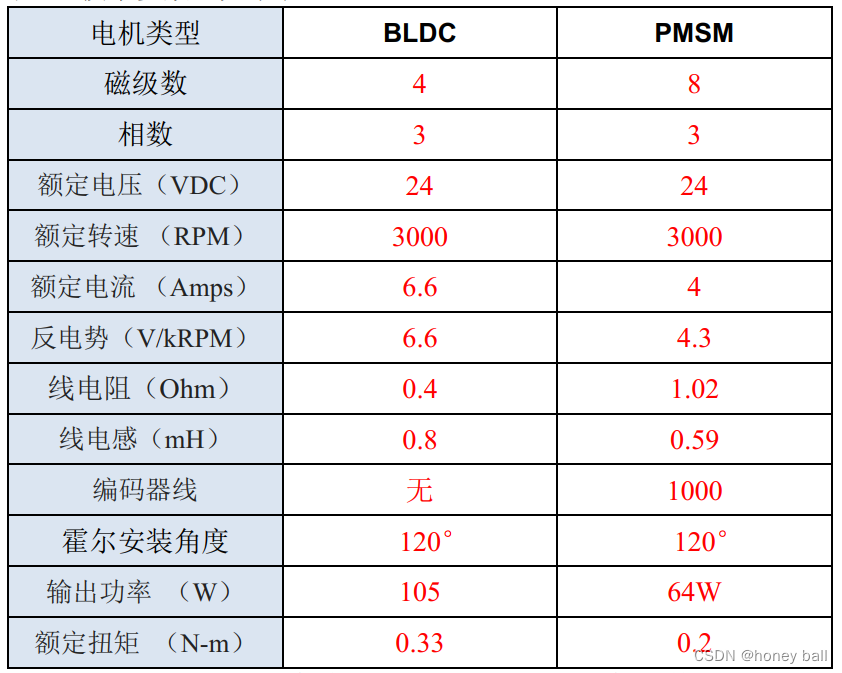

无刷电机的关键参数

不同值的参考电压的产生方法：

BLDC&PMSM:

无刷电机也可以分为直流无刷电机和交流无刷电机。两者的主要区别在于电源类型和控制方式。直流无刷电机通常采用方波控制，也称为六步控制。这种控制方式下，电机的相电流波形接近方波。控制算法相对简单，硬件成本较低，使得电机能够获得较高的转速。然而，转矩波动较大，存在一定的电流噪声，且效率可能无法达到最大值。方波控制适用于对电机转动性能要求不高的场合。交流无刷电机则使用正弦波控制，也称为SPWM驱动。这种控制方式下，电机的相电流为正弦波，通过控制电机相电压的幅值以及相位来控制电流的相位以及幅值。正弦波控制分为简易正弦波控制和复杂正弦波控制。简易正弦波控制是通过控制电机相电压的幅值和相位来实现，而复杂正弦波控制则直接控制相电流的相位与幅值。复杂正弦波控制通常涉及电流的解耦操作，因此相对较为复杂。另外，交流换向无刷电动机使用晶闸管变频器将交流电直接转换为交流电，其频率随转子变化而提供给电机，其调速特性也类似于直流电动机。此时，电动机的输入为正弦波。可以看出，交流换向无刷电动机实际上是一种特殊的无刷电机，它在结构上与永磁同步交流电动机相似，但输入为方波。

电机的转矩和转速在同一个电机内永远是一个此消彼长的关系，基本可以认为转矩和转速的乘 积是一个定数，即同一个电机的转速越高，必定其转矩越低，相反也依然。不可能要求个电机 的转速也更高，转矩也更高，这个规律通用于所有电机

额定电压与额定转速直接相关；额定电流与额定扭矩直接相关。

直流有刷电机还是U V W三相控制，不是和直流电机一样单独给电机插上直流电。BLDC采用的是全桥MOS获取三相的控制，控制波形是PWM方波,PMSM电机则可以通过代码的方式将PWM变换为正弦波从而输入到电机的U V W三相，但是硬件上还是全桥MOS。

线电阻：

无刷电机的线电阻是指电机线圈内部导体的电阻，也称为直流电阻。它是电机的重要参数之一，对电机的性能和使用寿命有着重要影响。无刷电机的线电阻主要由铜线和电机内部其他通电部件的电阻组成。在相同铜线截面积和长度的情况下，电阻值与导体材料电阻率成反比。同时，线电阻也与电机的温度有关，电机温度升高意味着电阻的增加。无刷电机的线电阻大小对电机的性能如效率、转速、扭矩等有很大影响。一般来说，电机的线电阻越小，电机的效率越高，但是线电阻过小会导致电机的启动电流过大，从而影响电机的使用寿命。因此，在设计电机时，需要根据电机的使用环境和要求，合理选择线电阻。

540有刷电机中的540什么意思：

540有刷电机中的“540”指的是电机的输出转速，即每分钟旋转540转。这种电机通常采用高性能永磁体，具有结构简单、可靠性高、运转效率高、噪音小等特点，因此被广泛应用于各种电动工具类产品中，如钻孔、切割、磨光等。此外，540电机也可能是指一种强磁碳刷电机，其输入转速为1000转/分钟，输出功率在50-60W左右，适用于做小电钻或电磨等工具。

BLDC的KV值：

KV值（也称为电压常数或速度常数）是一个表示无刷直流电机（BLDC）特性的参数。KV值定义了电机每增加1V电压时，其空载转速增加的数值。换句话说，KV值描述了电机电压与转速之间的线性关系。具体来说，如果一个电机的KV值为1000，那么当给电机增加1V的电压时，电机的空载转速将增加1000转/分钟。需要注意的是，这里的转速是指电机的空载转速，即没有负载时的转速。在实际应用中，当电机带有负载时，转速会有所下降。KV值的大小对于电机的性能和应用有重要影响。较高的KV值意味着电机对电压变化更加敏感，因此可以提供更快的加速和更高的最大转速。然而，高KV值也可能导致电机在低速时效率较低，并产生更多的热量。相反，较低的KV值可以提供更平稳的运行和更好的低速性能，但可能牺牲了最大转速和加速性能。因此，在选择无刷电机时，需要根据具体的应用需求来确定合适的KV值。例如，对于需要快速启动和高速运行的无人机或电动工具，可能需要选择具有较高KV值的电机；而对于需要平稳运行和精确控制的机器人或自动化设备，则可能需要选择具有较低KV值的电机。

电机的转矩和转速在同一个电机内永远是一个此消彼长的关系，基本可以认为转矩和转速的乘 积是一个定数，即同一个电机的转速越高，必定其转矩越低，相反也依然。不可能要求个电机 的转速也更高，转矩也更高，这个规律通用于所有电机。

野火的电机开发学习手册：

14. 步进电机直线插补实现 — [野火]电机应用开发实战指南—基于STM32 文档 (embedfire.com)

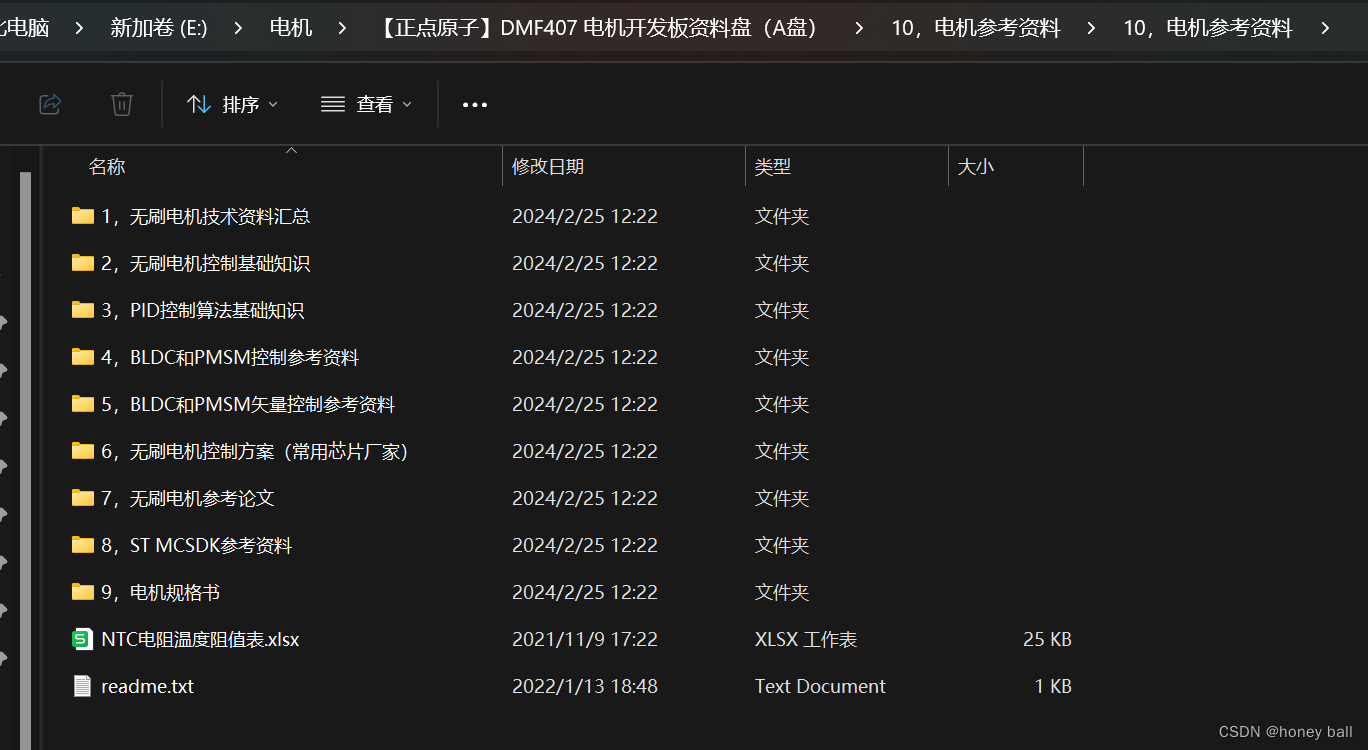

正点原子的电机参考资料:
