PCB表面处理最基本的目的是保证良好的可焊性或电性能。由于自然界的铜在空气中倾向于以氧化物的形式存在，不大可能长期保持为原铜，因此需要对铜进行其他处理。

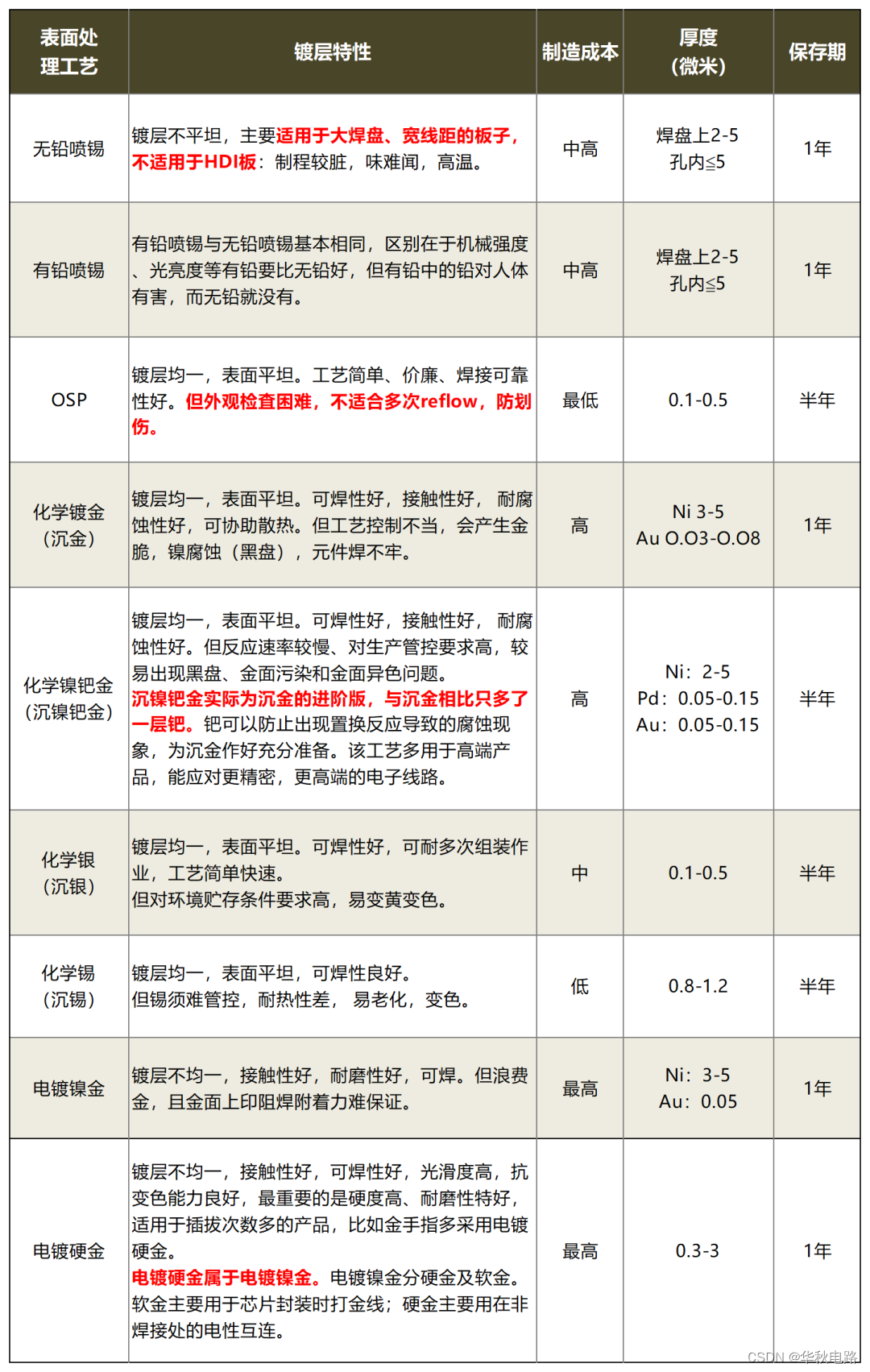

当下主流9种PCB表面处理工艺对比：
在这里插入图片描述

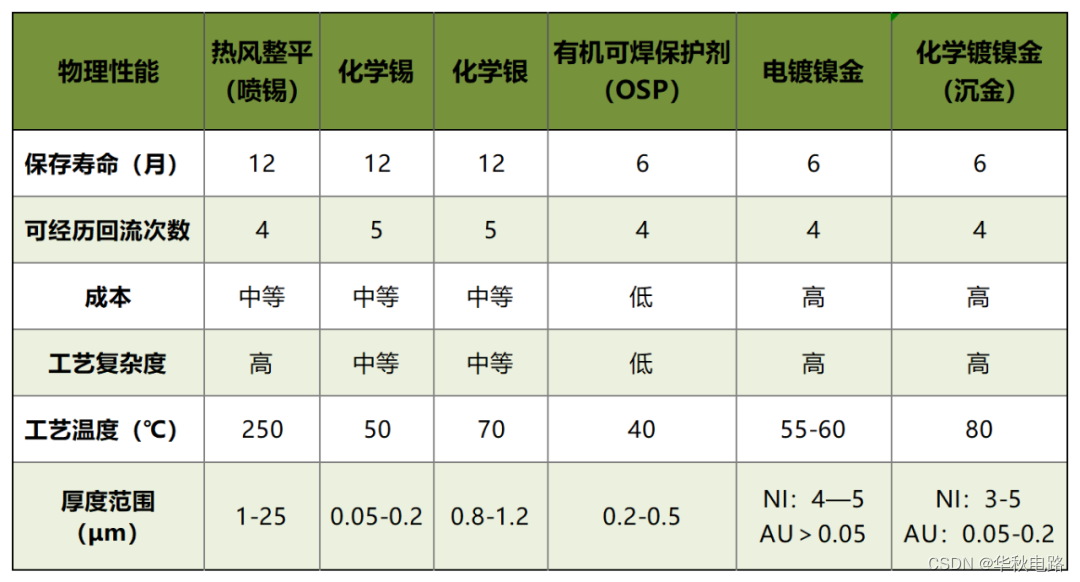

PCB表面处理工艺对SMT贴片的影响：
在这里插入图片描述
