[汇编]汇编学习笔记（4）：SHUFPS（洗牌）指令

        《3D.Game.Engine.Programming》书上刚看到一个SHUFPS指令。这个SHUFPS指令类似洗牌功能，这个指令的功能还是比较难理解的。自己多次测试和百度Google后，大致理解这个指令的功能，记录一下。

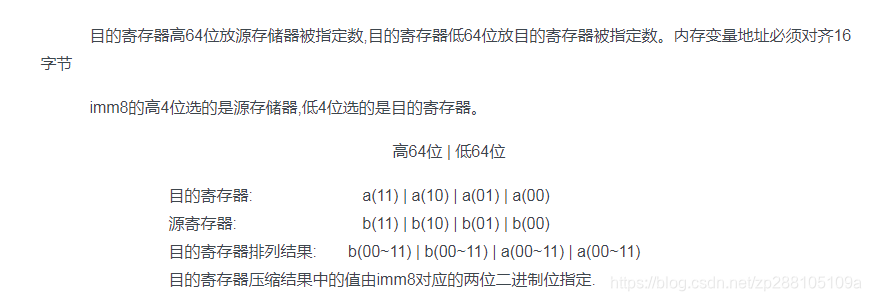

先借用一篇文章的内容：文章地址

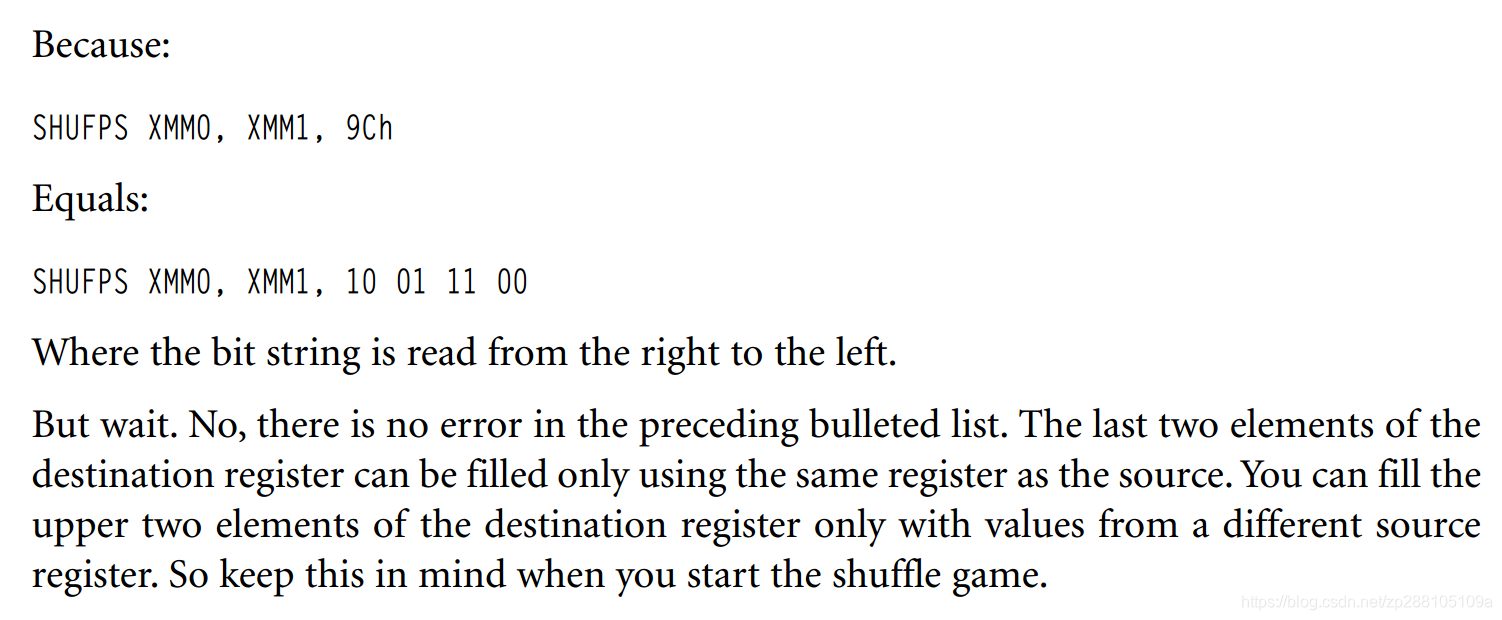

        《3D.Game.Engine.Programming》书上的代码例子是SHUFPS XMM0, XMM1, 9Ch，这个9Ch表示的是16进制，等于10011100。刚开始这段文字一直没理解，看了上面这张图，就比较好理解了。

        不用寄存器来介绍，用数组来举例：有2个长度为4的数组，从中随机选择数据生成一个新的长度为4的数组，这就是作者一直在说的洗牌功能，但是有个注意点，就是新生成的数组前2个数据是用第一个数组上的数据，后2个数据是用第2个数组上的数据。

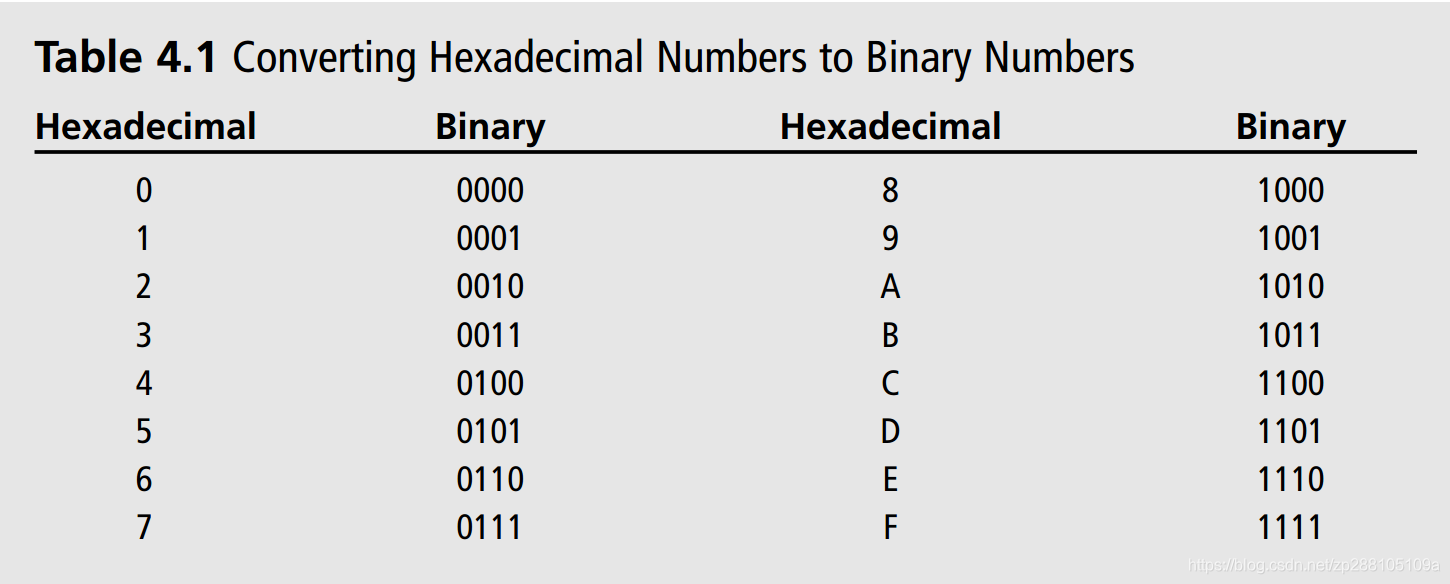

        但到底是用数组上那个数据呢？00~11,啥玩意啊，好难记啊。经过代码测试，大致理解00~11的功能，类似数组的索引，00转换成10进制是0,01转换成10进制是1,10转换成10进制是2，11转换成10进制是3。再结合上面写的数组例子，就很好知道9Ch这个功能了，就是洗牌的规则。PS:在学汇编的时候，教程上说需要背下16进制到2进制的转换，很难记，大脑反应不过来。

        用代码来说明，因为在游戏开发中，4个float的值很容易想到是向量，这边就不采用数组，直接用向量来测试。数据结构还是上一篇的Vector结构。
        比如现在有2个4维向量：(1.0f, 2.0f, 3.0f, 4.0f)，(5.0f, 6.0f, 7.0f, 8.0f)，想生成一个新的向量(1.0f, 4.0f, 6.0f, 7.0f)。这里得说明一下，如果是从这种结构看的话，左边是低位，右边是高位。分析新生成的向量，因为1.0f和4.0f在低位，所以(1.0f, 2.0f, 3.0f, 4.0f)是在源寄存器上，(5.0f, 6.0f, 7.0f, 8.0f)就在目的寄存器上。1.0f在(1.0f, 2.0f, 3.0f, 4.0f)的索引是0(2进制是00)，4.0f在(1.0f, 2.0f, 3.0f, 4.0f)的索引是3(2进制是11)，6.0f在(5.0f, 6.0f, 7.0f, 8.0f)的索引是1(2进制是01)，7.0f在(5.0f, 6.0f, 7.0f, 8.0f)的索引是2(2进制是10)。好，把得到的4个索引数据拼接一下，洗牌规则就是10 01 11 00(左边是高位，右边是低位)。PS:如果我想生成一个新的向量(6.0f, 7.0f, 1.0f, 4.0f)，洗牌规则不变，只交换2个寄存器的位置能实现吗？不用代码测试，按照我上面一样去推断。

        代码和结果放一下，还好支持2进制，不然放个16进制上去，还得转换下。如果理解上面的内容话，也应该猜到在何时会用到这个功能吧，效率不要太高啊。

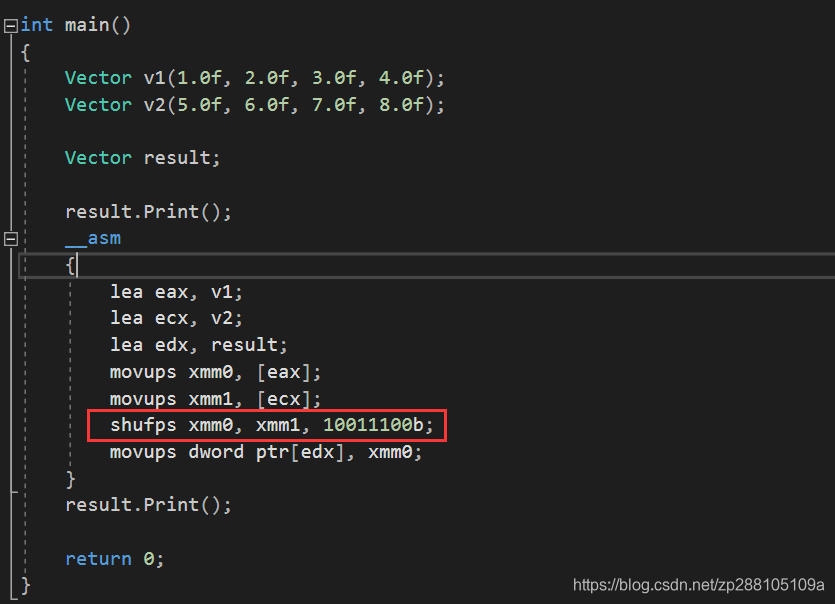

代码：

结果：

        书上也介绍了SHUFPS指令的一个案例：求4维向量的长度，我就不再做推导了。在汇编代码中，每一步指令后面我都注释了相应的结果。

代码：

	float Length()
	{
		float f = 0.0f;
		DWORD currentTime, deltaTime;
		float  forTimes = 100000000;
		currentTime = timeGetTime();
		for(int i = 0; i < forTimes; ++i)
			f = (float)sqrt(x * x + y * y + z * z);
		deltaTime = timeGetTime() - currentTime;
		std::cout << "[C++]deltaTime: " << deltaTime << std::endl;

		f = 0.0f;

		currentTime = timeGetTime();
		for (int i = 0; i < forTimes; ++i)
		{
			w = 0.0f;
			__asm
			{
				mov esi, this;
				movups xmm0, [esi]		;xmm0:x, y, z, w
				mulps xmm0, xmm0		;xmm0:x^2, y^2, z^2, w^2
				movaps xmm1, xmm0		;xmm1=xmm0:x^2, y^2, z^2, w^2
				shufps xmm1, xmm1, 4Eh	;xmm1:z^2, w^2, x^2, y^2
				addps xmm0, xmm1		;xmm0:x^2+z^2, y^2+w^2, z^2+x^2, w^2+y^2
				movaps xmm1, xmm0		;xmm1=xmm0:x^2+z^2, y^2+w^2,z^2+x^2,w^2+y^2
				shufps xmm1, xmm1, 11h	;xmm1:y^2+w^2, x^2+z^2, w^2+y^2, z^2+x^2
				addps xmm0, xmm1		;xmm0:x^2+z^2+y^2+w^2(4个都是)
				sqrtss xmm0, xmm0		;xmm0:sqrt(x^2+z^2+y^2+w^2)
				movss f, xmm0			;
			}
			w = 1.0f;
		}
		deltaTime = timeGetTime() - currentTime;
		std::cout << "[Assemble]deltaTime: " << deltaTime << std::endl;

		return f;
	}

100000000多次C++执行的时间和汇编代码执行所需要的时间：
