在AUTOSAR架构中，WdgM是看门狗最重要也是最复杂的模块。所以这里单开一篇来记录它。

1、SE与CP

WdgM负责看门狗的逻辑控制。在WdgM中，受监测的程序被抽象成了两个概念：SE（Supervised Entities） and CP(Checkpoints）。SE简单理解就是一段被监测的程序，可以是一个SWC（software component），一个BSW Module（基础软件模块），一个OS调度的task。CP则可以理解为SE中的一个位置。

WdgM定义了两个数据类型，WdgM_SupervisedEntityIdType和WdgM_CheckpointIdType
，用于给SE和CP赋予相应的ID号。

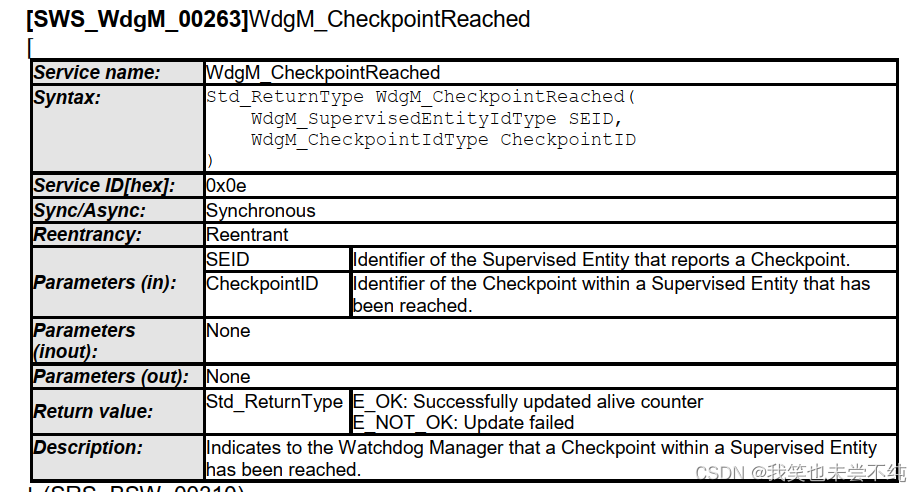

如下图的API，WdgM_CheckpointReached（），调用该函数，用于表示程序运行到了相应SE中的CP。WdgM的监测逻辑都是基于该API完成的。

这两个概念还是有点抽象，这里留个例子：

void core0_50ms_task(void)
{
    Std_ReturnType WdgM_CheckpointReached(3,1)
}

这里有一个执行周期为50ms的task， WdgM_CheckpointReached(3,1)表示程序运行到了3号SE中的1号CP。监测task运行的方法：（SE需要使用配置工具指定，比如达芬奇下的ISOLAR，在配置工具中定义一个运行周期为50ms，ID为3的SE，且SE包含一个ID为1的CP。那么把WdgM_CheckpointReached(3,1)这个函数放在执行周期为50ms的函数才是正常的。如果放在周期为100ms的函数里，则SE的到达周期不对，会导致WdgM停止喂狗）

2、三种监测方式

针对SE的监测方法有三种：

（1）Alive Supervision

（2）Deadline Supervision

（3） Logical Supervision

Alive Supervision用于监测SE中CP执行的频率。 Deadline Supervision用于监测两个CP之间的执行时间；logical supervision用于监测程序执行流（个人理解就是CP的到达顺序）。每个Supervision都只有两种结果：correct和incorrect。

如下图所示，Deadline Supervision和Logical Supervision的结果在调用WdgM_CheckpointReached（）函数时就会更新；而Alive Supervision是先通过WdgM_CheckpointReached（）函数改变Alive Indication Counters（这个参数可以理解为一个计数器，每个CP都有一个，每当程序执行到CP，对应的计数器会加1），然后在WdgM_MainFunction()函数中，根据Alive Indication Counters，得到Alive Supervision的结果。

WdgM定义了两种状态：Local Supervision Status和Global Supervision Status。Local Supervision Status即单个被监测SE的状态，而Global Supervision Status为全局状态，由所有SE的Local Supervision Status决定。

2.1、Alive Supervision

由于本人目前只用过Alive Supervision，所以暂时只展开记录下Alive Supervision的使用经验，另外两种后续有机会再添加。

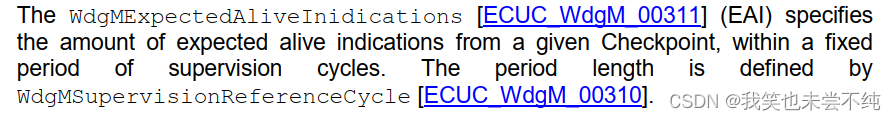

前文说过 Alive Supervision用于监测SE中CP执行的频率。如下图解释：在一个周期（WdgMSupervisionReferenceCycle）内，到达CP的次数有一个期望值（WdgMExpectedAliveInidications）。

但是肯定做不到绝对的准确，所以一个周期（WdgMSupervisionReferenceCycle）内到达CP的次数有一个可接受的范围（WdgMExpectedAliveInidications-WdgMMinMargin
到WdgMExpectedAliveInidications+WdgMMaxMargin）。如下图：

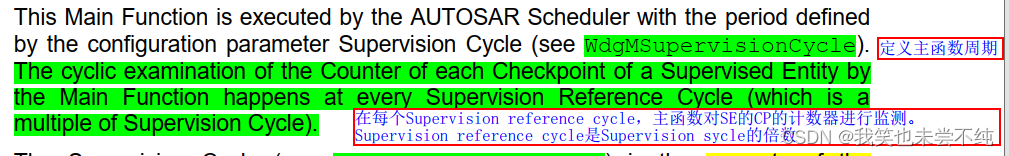

前文提过：Alive Supervision是先通过WdgM_CheckpointReached（）函数改变Alive Indication Counters，然后在WdgM_MainFunction()函数中，根据Alive Indication Counters，得到Alive Supervision的结果。如下图提到了两个时间概念：WdgMSupervisionCycle和WdgMSupervisionReferenceCycle。WdgM_MainFunction()的执行周期为WdgMSupervisionCycle，每个WdgMSupervisionCycle，会更新局部和全局状态；对Alive Indication Counters（该参数会记录CP的到达次数）进行周期性检测，该周期为WdgMSupervisionReferenceCycle，每个WdgMSupervisionReferenceCycle，会更新Alive Supervision的结果。 WdgMSupervisionReferenceCycle是WdgMSupervisionCycle的倍数。

总结就是一个WdgMSupervisionReferenceCycle得到一次Alive Supervision的结果（为correct或incorrect），根据这个结果，每个WdgMSupervisionCycle（即WdgM_MainFunction()每执行一次）更新全局和局部状态

3、局部状态机制和全局状态机制

3.1、局部状态机制

每个SE有4种局部状态;

1、WDGM_LOCAL_STATUS_DEACTIVATED

2、WDGM_LOCAL_STATUS_OK

3、WDGM_LOCAL_STATUS_FAILED

4、WDGM_LOCAL_STATUS_EXPIRED

局部状态的主要转换规则如下：

设备或WdgM模块未启用的话，局部状态为如果DEACTIVATED；设备启用并正常初始化，局部状态为OK；后续，根据3种Supervision的结果，局部状态会进行相应的转换。

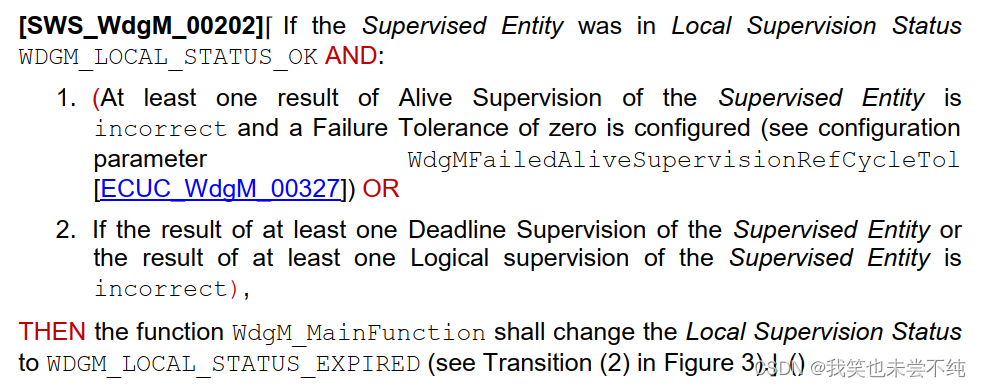

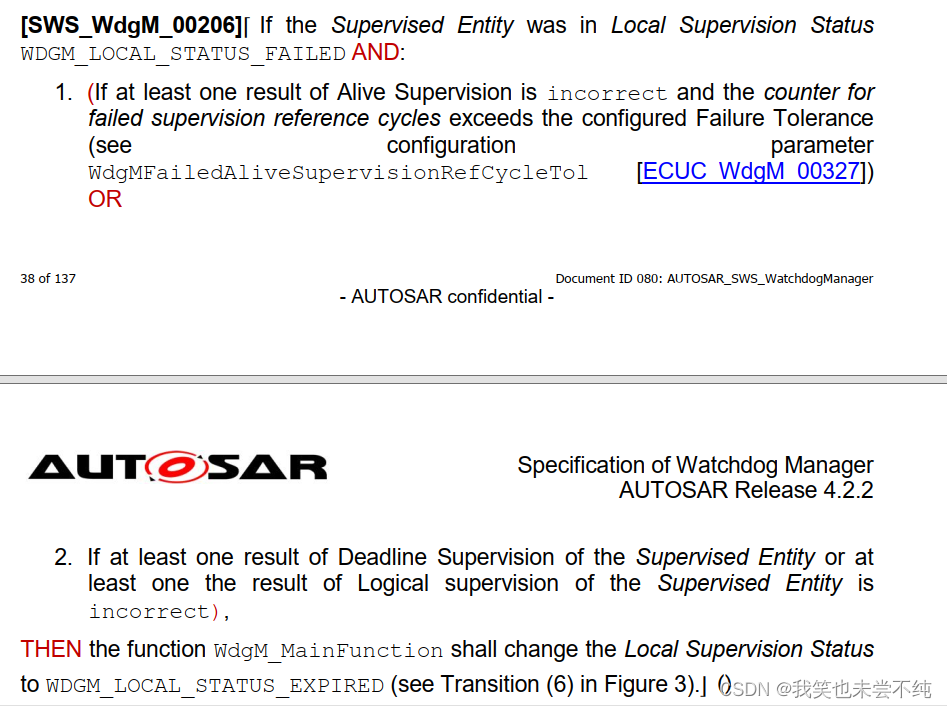

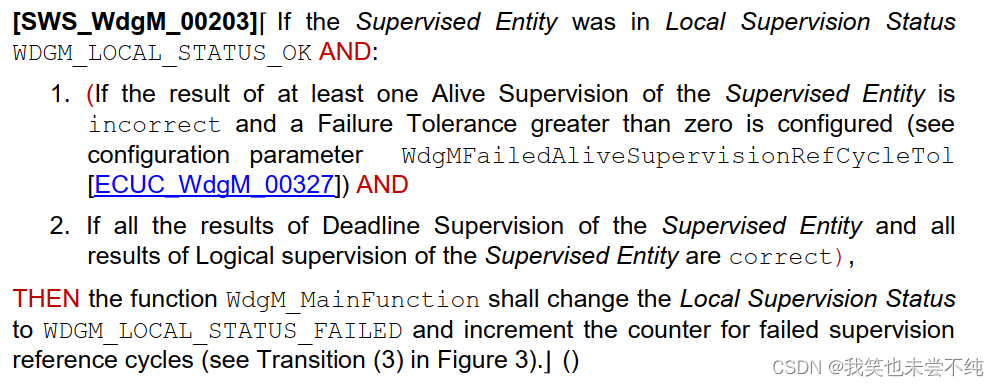

如下图：如果局部状态为OK，且至少有一个SE的Alive Supervision的结果为incorrect，且WdgMFailedAliveSupervisionRefCycleTol为0；同时，存在Deadline Supervision或Logical Supervision的结果为incorrect，则局部状态变为EXPIRED。

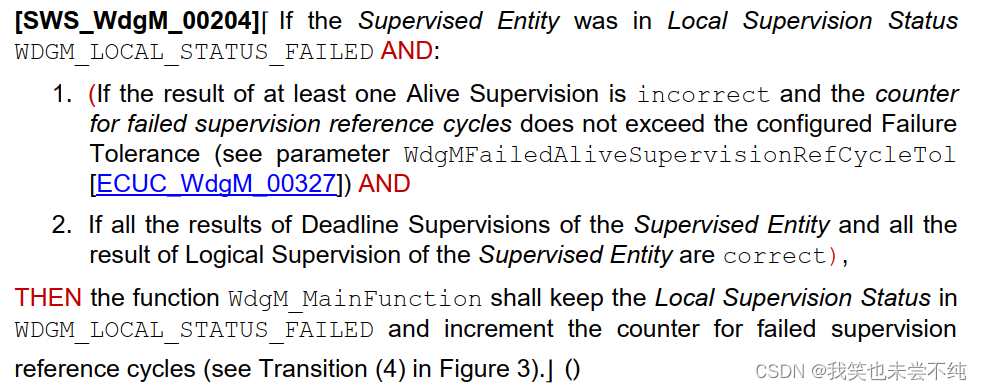

这里提到了一个参数，WdgMFailedAliveSupervisionRefCycleTol。文档对这个参数的定义为：This parameter shall contain the acceptable amount of reference cycles with incorrect/failed alive supervisions for this Supervised Entity。即对一个SE来说，可以接受的，结果为incorrect的Alive Supervision的reference cycles（即WdgMSupervisionReferenceCycle）的数量。这个定义也有点jb抽象，这里举个例子：比如WdgMFailedAliveSupervisionRefCycleTol设置为20，当出现某个SE的Alive Supervision的结果为incorrect时（某个WdgMSupervisionReferenceCycle得到的结果），在WdgM_MainFunction()中，会更新该SE的局部状态为FAILED，这时，就认为有了一个failed supervision reference cycles。WdgM_MainFunction()的执行周期为WdgMSupervisionCycle，如果该SE的局部状态为一直为FAILED，每次执行WdgM_MainFunction()，failed supervision reference cycles就会加1，所以20个WdgMSupervisionCycle后（即WdgM_MainFunction()执行20次后），failed supervision reference cycles超过WdgMFailedAliveSupervisionRefCycleTol，局部状态由FAILED转变为EXPIRED。

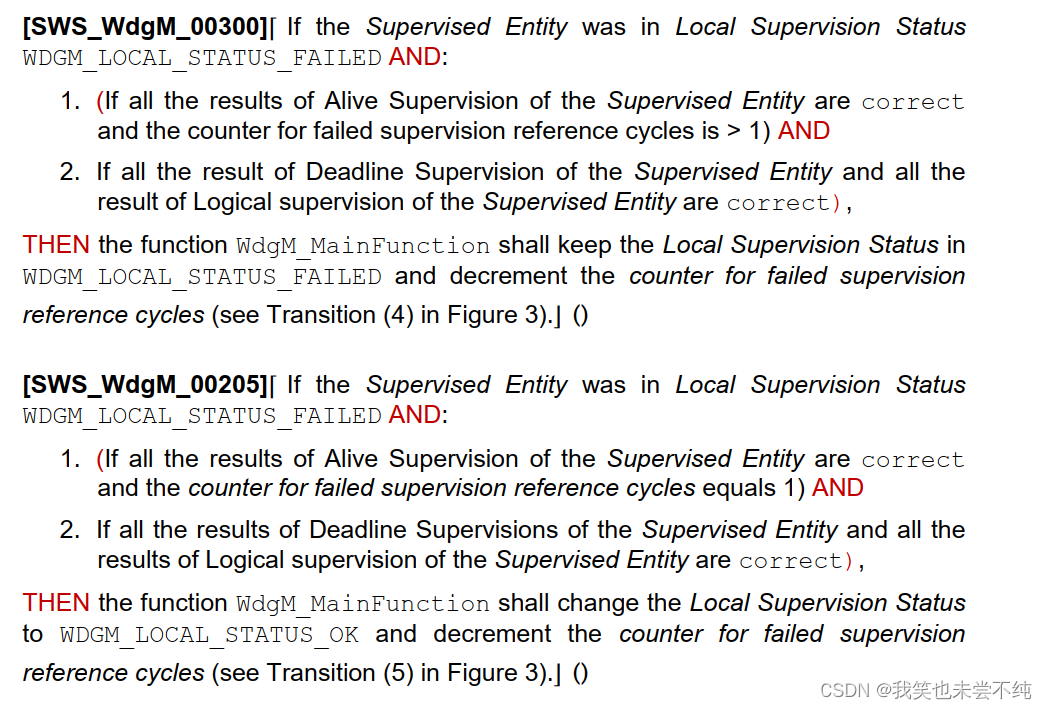

其余局部状态转换规则如下图，就不11翻译了：

3.2、全局状态机制

全局状态机和局部状态机类似。

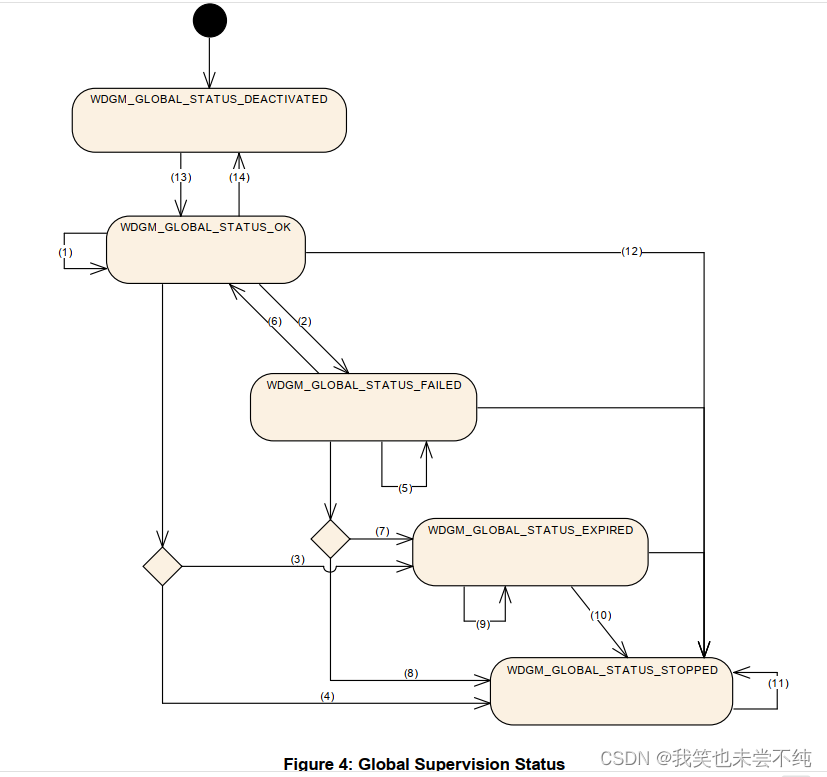

主要有一个参数：WdgMExpiredSupervisionCycleTol。当某个SE的局部状态为FAILED的时候，全局状态转变为FAILED;当某个SE的局部状态为EXPIRED的时候，全局状态转变为EXPIRED；当全局状态为EXPIRED的时候，最多经过WdgMExpiredSupervisionCycleTol个WdgMSupervisionCycle（即WdgM_MainFunction()函数执行WdgMExpiredSupervisionCycleTol次），全局状态为STOPED。
