xcDes3.0_xavier_8cams_16vs9

1.功能介绍

xcDeserializer3.0解串板是贤参信息科技设计的8路GMSL1/GMSL2相机解串板，安装于Jetson Xavier AGX或者Jetson Orin AGX，能够同时解串8路2M-8M像素的GMSL1/GMSL2相机。通过xcConv转接板连接RK3588开发板，可以同时解串8路2M像素的GMSL1/GMSL2相机。通过拨码或者软件配置，可以切换调节6Gbps/3Gbps带宽。支持常见的MAX9295A，MAX96717F，MAX96717，MAX96705(GMSL1)等加串器。xcDeserializer3.0解串板采用镀金工艺，信号稳定，图像传输距离大于10米。xcDeserializer3.0解串板支持同步传递FSync触发信号给下挂8路相机，触发信号源可以来自于Jetson GPIO或者预留的外部信号输入接口。

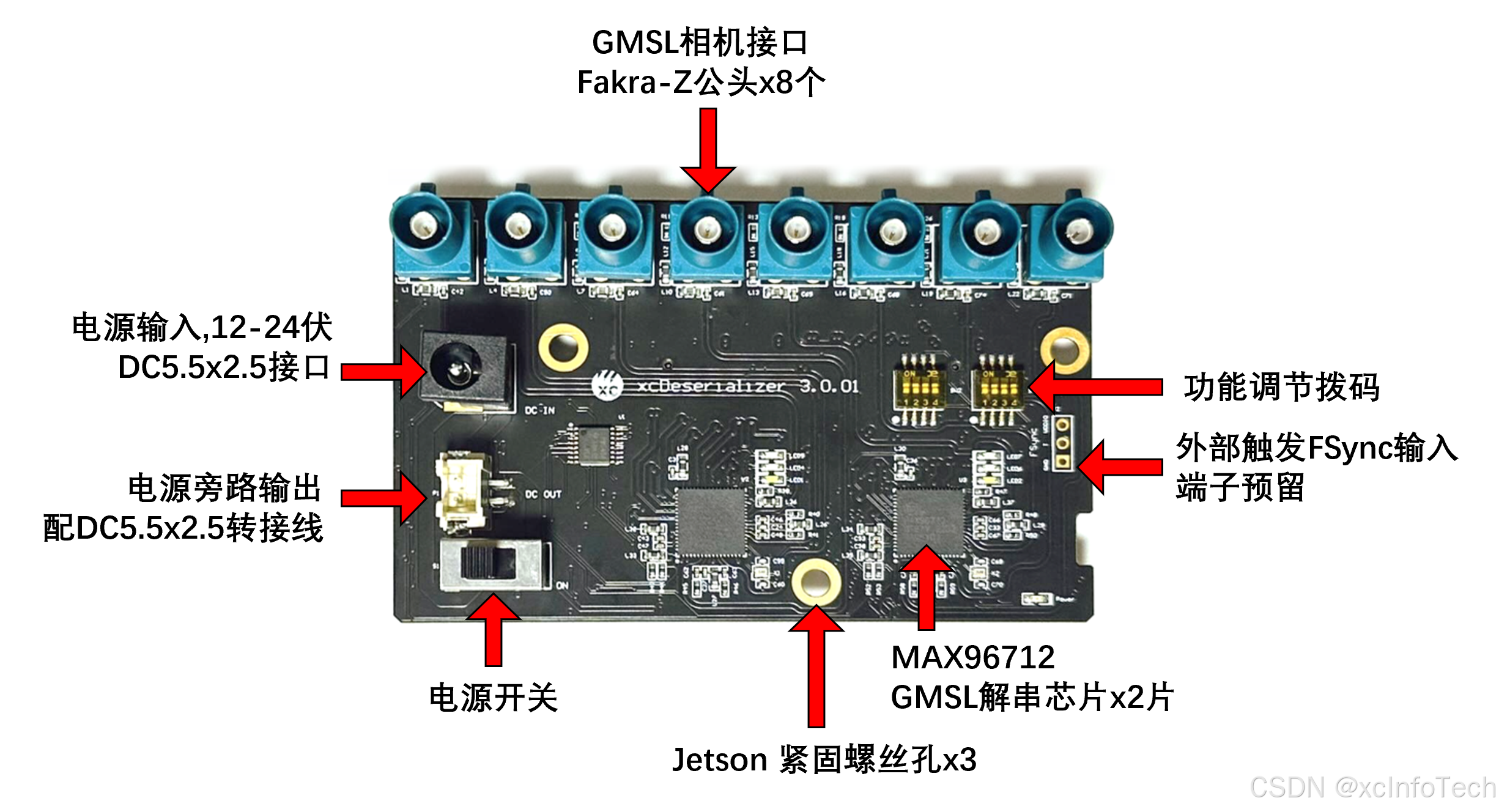

xcDeserializer3.0解串板正面

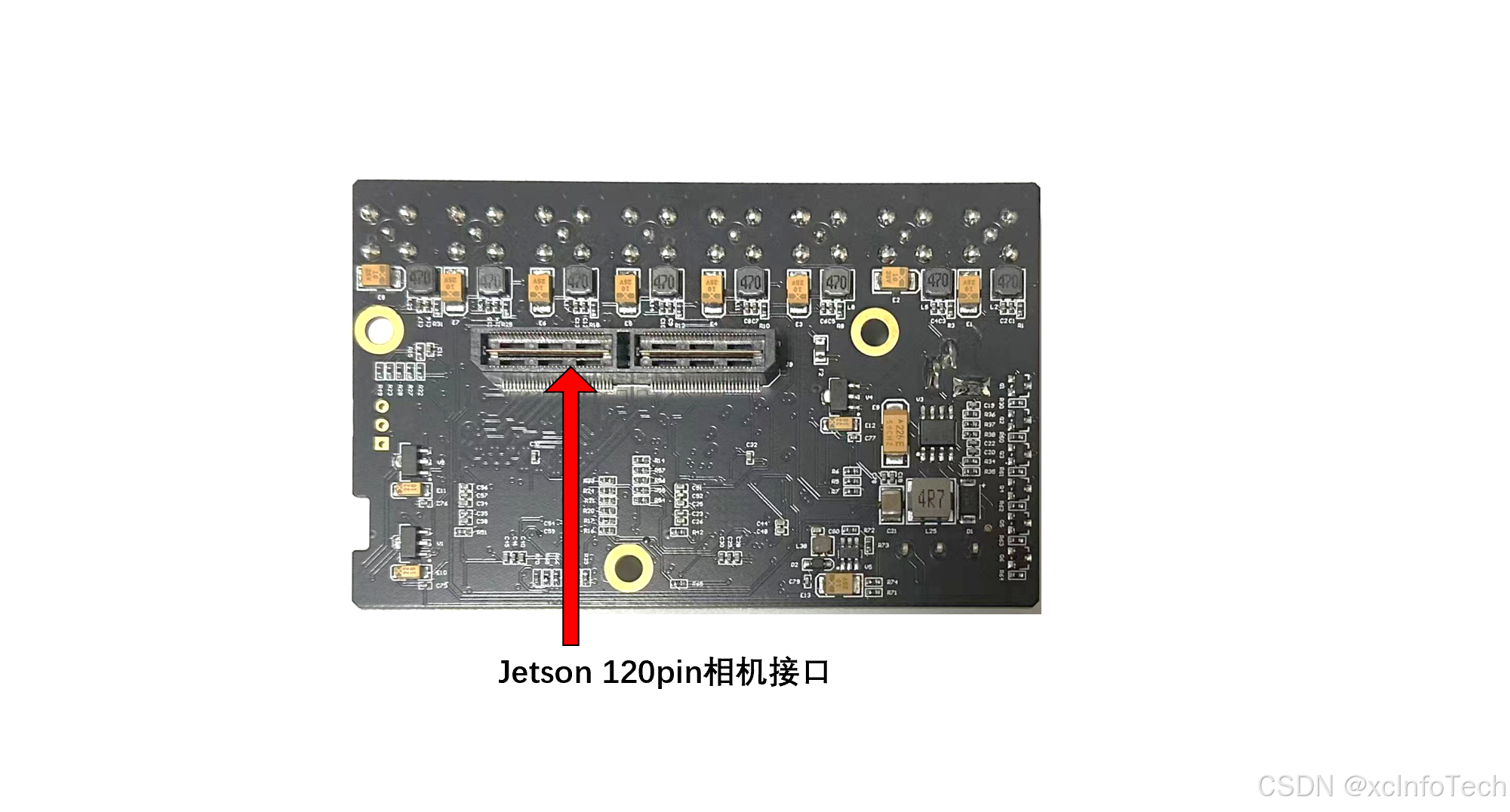

xcDeserializer3.0解串板背面

2.规格说明

2.1.机械尺寸

请点击下载step格式3D模型文件，提供精确的电路板数据尺寸。PCB板厚度为1.6mm。如果您没有合适的3D模型查看软件，可以参考Autodesk Viewer。

2.2.输入电源

xcDeserializer3.0解串板使用12-24伏直流电源，DC5.5x2.5插头。推荐使用Jetson配套的19伏电源作为解串板电源，同时使用电源旁路输出功能给Jetson供电。解串板产品不附赠直流电源，如果没有合适的直流电源，请参考这个链接，自行购买。

2.3.电源旁路输出

xcDeserializer3.0解串板随板赠送电源旁路输出转接线，DC5.5x2.5接口。适用于Jetson Xavier AGX或者Jetson Orin AGX电源输入接口。此设计的目的是解串板和Jetson共用一个直流电源。

2.4.相机POC(Power Over Cable)供电

xcDeserializer3.0解串板为相机提供的POC供电电压为12伏，为每路相机提供最大0.5安培的电流，8路相机总计提供最大功率48瓦（需要输入电源功率大于此功率）。

2.5.相机信号输出

xcDeserializer3.0解串板提供4组4 lanes MIPI CSI2信号。每lane的最大带宽为2.5Gbps。16条lane总计提供40Gbps带宽用于传输相机图像。

3.硬件安装

3.1.Jetson连接

xcDeserializer3.0解串板连接于Jetson的120pin相机接口。随板赠送M3铜柱和螺丝螺母3组（Jetson Xavier AGX用）和M2.5铜柱和螺丝3组（Jetson Orin AGX用）。请使用对应的铜柱和螺丝将解串板固定在Jetson底板上。

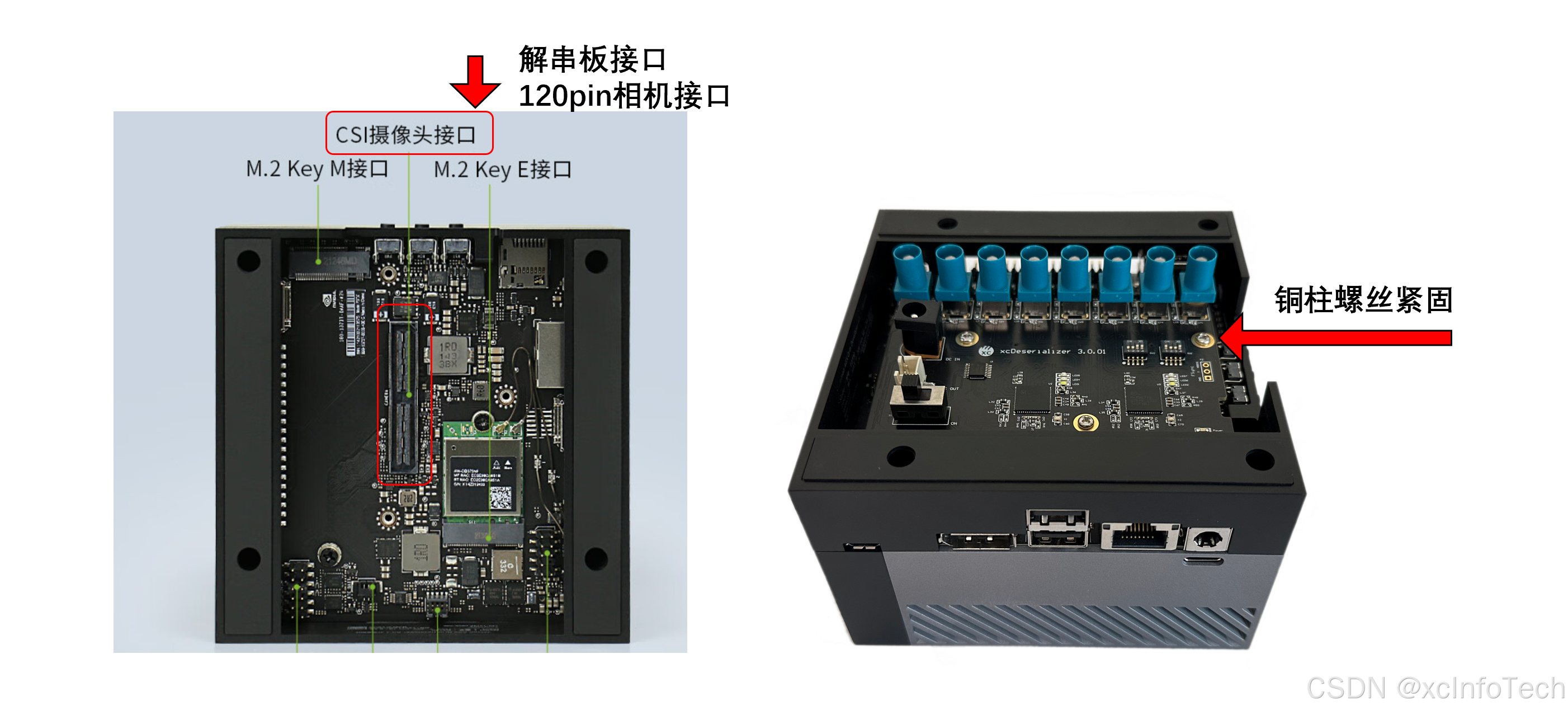

Jetson Orin AGX的安装示例

3.2.拨码设置说明

请参考拨码设置链接。

4.GMSL相机支持

xcDeserializer3.0解串板采用MAX96712解串芯片，硬件上支持6Gbps/3Gbps的GMSL2相机，同时向下兼容GMSL1相机。但是并非所有GMSL相机都能直接出图，要完整支持相机功能，还需要合适的软件驱动。

5.驱动软件

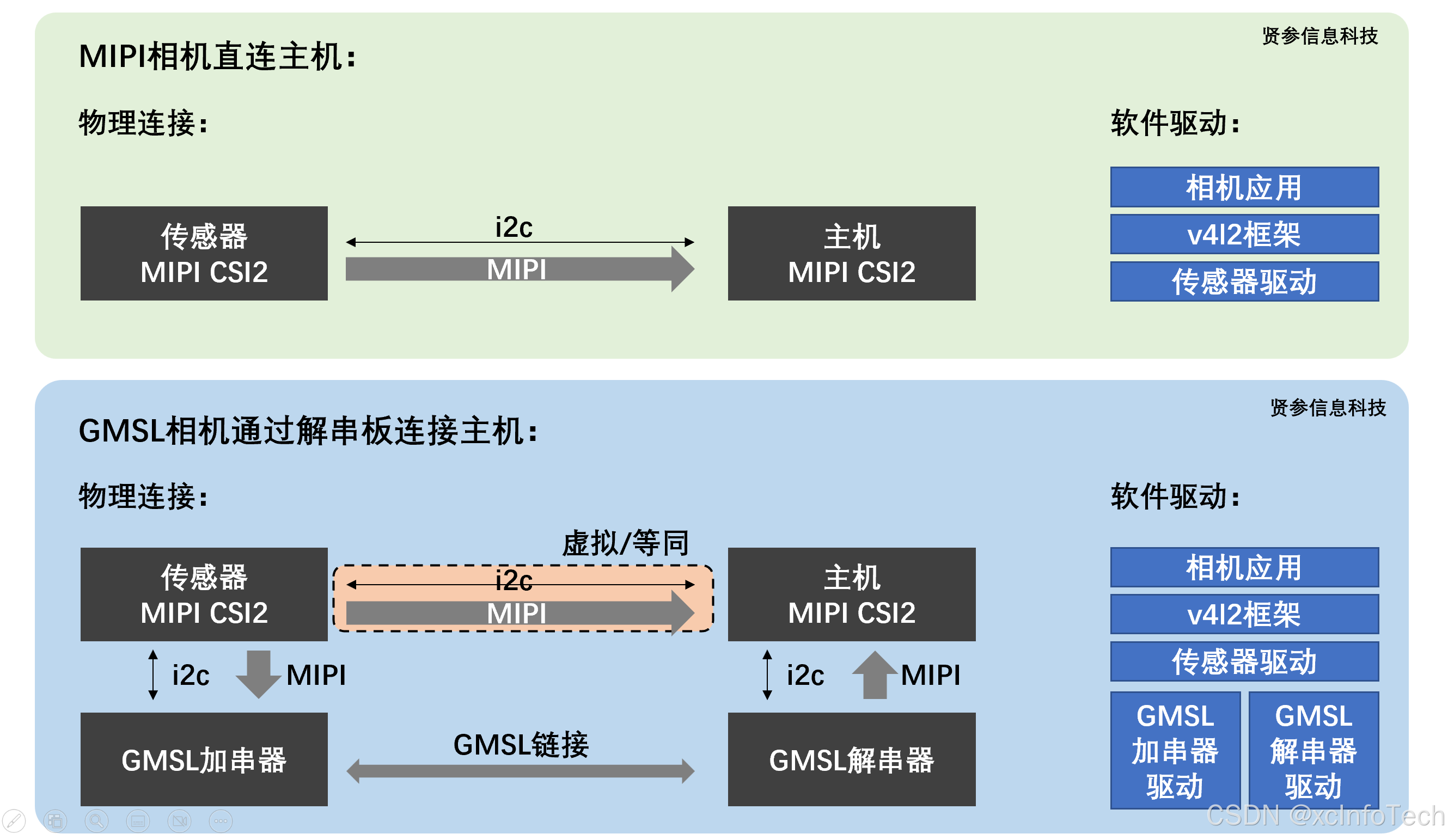

5.1.GMSL相机驱动模型

5.2.免费赠送相机驱动源代码

随板提供Jetson整个BSP源代码，包含加串器MAX9295A，解串器MAX96712，以及相机驱动。提供相机查看程序脚本源代码。以下为免费的驱动列表：

• 森云智能SG2-IMX390C-5200-GMSL2(2M)相机驱动源代码及预编译文件
• 森云智能SG2-AR0233-5200-GMSL2(2M)相机驱动源代码及预编译文件
• 森云智能SG5-IMX490C-5300-GMSL2(5M)相机驱动源代码及预编译文件
• 森云智能SG8-AR0820C-5300-GMSL2(8M)相机驱动源代码及预编译文件
• 森云智能SG8-OX08BC-5300-GMSL2(8M)相机驱动源代码及预编译文件
• xcSerializer1.7系列GMSL2相机驱动源代码及预编译文件

5.3.相机驱动预编译文件使用方法

请参考链接。

5.3.1 预编译文件使用说明(JetPack6.0 以前版本)

5.3.2 预编译文件使用说明(JetPack6.0 以后版本)

5.4.相机驱动源代码编译使用方法

请参考链接。

5.4.1.编译xcDeserializer解串板 / xcSerializer串行相机驱动源代码(JetPack6.0 以前版本)

5.4.2.编译xcDeserializer解串板 / xcSerializer串行相机驱动源代码(JetPack6.0 以后版本)

6. 电路原理图

xcDeserializer3.0解串板随板赠送完整的电路原理图，包含Altium Designer源文件以及pdf文件。提供BOM列表。
其中核心原理图部分如下示例：

120pin相机接口和MAX96712电路原理图
