开头想写几句写这篇文章的原因，其实是因为看到一篇介绍韩国“抗疫”经验的报道，文章里说他们会在一些高危人群聚集的地方，采用一种“样本池合并检测法”：把多个人的样本混合成一个来检测，如果结果是阴性，那这群人都没有感染，如果结果是阳性，再对混合的样本分别检测。相比逐个逐个的检测，这种方法可以提高检测速度，也降低了检测成本，询问中国是否也能开发或这引进这项技术？
当时刚看到这篇文章，就想到了游戏引擎内常用的遮挡剔除的算法，它们有一些相似的地方，都需要利用有限的算力和内存（有限的人力资源和医疗资源），尽可能快的分辨出来那些游戏内对象（可疑人群）需要被渲染（隔离），都会呈现出一定的空间相关性，都需要兼顾到剔除的准确率，时效性和资源利用率，因为文章最后问到中国是否能够开发和引进韩国的技术，当时我就想到是不是像我这样做技术的，写代码的，是不是再努力做的更多一点，想的更多一点，就可以对他们有些帮助，不需要羡慕国外的技术，就算这看起来不像是我的行业相关的

因为就像报道里提到的，其实这个模式抽象概括一下，放到程序算法里，并不是多么复杂的技术，也还有很多很多优化的空间，最简单的，样本group合并之后，如果检查出来阳性，还可以再根据一些策略做二分查找一类的筛查，这都可以大幅度提高检查效率，只要采样样本的活性时间允许，差别可能只是每次采样的样本可能需要大一点，并且做好每个样本分批多次检测的准备，这样在早期人力资源，医疗资源，时间，都比较紧迫的情况下，应该可以利用有限的资源检查更多的疑似人员，降低发生医疗挤兑的概率，是对社会有贡献的，而这一切，只需要我们改变一下看待问题的角度，技术不单单是技术，我们其实可以做的更多

这个我想在另外一篇专门的文章里再写一些，现在这里就先整理一下 UE4 的遮挡查询的过程吧~

0.0 WaitOcclusionTests

0.OcclusionCull

1. RenderOcclusion，筛查提交OcclusionCull整理的结果

2. RenderHzb，构建HZB，如果允许HZBOcclusion，就会提交HzbTest

3. FinishOcclusion，

4. FenceOcclusionTests，

从Render的InitViews开始，在其中会调用 ComputeViewVisibility，开始计算和标记整理可见性相关性，其中会调用 OcclusionCull 判断遮挡剔除，这里只是整理出来需要查询的 Query，真正提交计算是在后面 Render 的部分。

0.0 WaitOcclusionTests

一般在 DeferedShadingRender::Render 或者 MobileRender 的一开始调用一次 Wait 等待一下前一帧或者几帧的 Occlusion Query Result

0.OcclusionCull

以下 OcclusionCull 流程：

1.赋值 bHZBOcclusion，在 OpenGL 和 Switch 上禁用 HZB

2.如果有 View.PrecomputedVisibilityData，使用 View.PrecomputedVisibilityData[VisibilityId.ByteIndex] 赋值 View.PrimitiveVisibilityMap

3.若有 ViewState->SceneSoftwareOcclusion ，调用 SceneSoftwareOcclusion->Process 计算 NumOccludedPrimitives

4.否则若 GetFeatureLevel>ES3_1，就开始 fetch 提交 query，否则直接把所有 View.PrimitiveDefinitelyUnoccludedMap 标记为true，mark primitives as not occluded

4.1 如果 bHZBOcclusion，调用 ViewState->HZBOcclusionTests.MapResults(RHICmdList);

此时的 OcclusionFrameCounter 还是 Invalid

MapStagingSurface(调用 d3d12::map 可线程安全) 读取 ResultsTextureCPU 到 ResultsBuffer
这里 RHIMapStagingSurface 可能因为前一帧的 results 而block，所有可能要 Idle，GRenderThreadIdle += FPlatformTime::Cycles() - IdleStart。
处理一下 device remove 等特殊情况，之后可能会crash，但这里先保证 oc 执行正确

4.2 如果 IsRoundRobinEnabled，且不是 SceneCapture，且是 stereo views，会执行 round-robin query，偶数帧，左眼执行 occlusion query，奇数帧，右眼执行 occlusion query

4.3 FetchVisibilityForPrimitives ，计算 NumOccludedPrimitives

如果不允许并行，重置 View.FrameSubIsOccluded，FOcclusionBounds的 array
- 直接调用 FetchVisibilityForPrimitives_Range<true> 单线程处理所有 primitive，是否单线程传true
- 上一步如有输出 OutQueriesToRun，也就是未处理的 PendingIndividualQueriesWhenOptimizing，如果目前积攒query较少，就把所有pending的都 PrimitiveOcclusionHistory->SetCurrentQuery，否则 sort 按 LastQuerySubmitFrame 排序，挑前几个QueriesToDo，执行 PrimitiveOcclusionHistory->SetCurrentQuery
如果允许并行，GOcclusionCullParallelPrimFetch&&GSupportsParallelOcclusionQueries
- 默认分 MaxNumCullTasks 4 个CullTask，创建对应 FVisForPrimParams，FPrimitiveOcclusionHistory，FHZBBound，FOcclusionBounds
- 计算 Task 的 BitsPerTask，StartIndices，ProcessRange
- 将 View.PrimitiveVisibilityMap 分发 FetchVisibilityForPrimitivesTask，去执行 FetchVisibilityForPrimitives_Range<false>，单线程false
  - 从param 取出来 InsertPrimitiveOcclusionHistory，QueriesToRelease，HZBBoundsToAdd，QueriesToAdd，开始处理自己分到的 View.PrimitiveVisibilityMap
  - 根据 Scene->PrimitiveOcclusionFlags 获取 bCanBeOccluded，
  - 默认 NumSubQueries = 1，如果允许 GAllowSubPrimitiveQueries，flag是 HasSubprimitiveQueries，那会获取一下 SubBounds，赋值多次 NumSubQueries
  - 遍历 NumSubQueries，从 ViewState->PrimitiveOcclusionHistorySet 中通过 FPrimitiveOcclusionHistoryKey 去 Find 这个 Primitivfe对应的PrimitiveOcclusionHistory
  - 如果没有找到History，这次会placement new一个加到 ViewState里，如果找到了，history里有，此时如果flag是 bCanBeOccluded
    - 如果 bHZBOcclusion，找到上一次有效帧的 HZBOcclusionTests，调用 bIsOccluded = !HZBOcclusionTests.IsVisible(); 判断 ResultsBuffer中对应bit是否为0，得到是否遮挡
    - 否则默认 Hardware query，PrimitiveOcclusionHistory->GetQueryForReading得到 PendingOcclusionQuery 中的PastQuery
    - 如果找到 PastQuery, GDynamicRHI->RHIGetRenderQueryResult 得到前一帧渲染的像素是否为 0，这里没等MSAA，如果为0，则 bIsOccluded = true，LastPixelsPercentage = 0.0f，否则 Percentage = NumPixels * View.OneOverNumPossiblePixels
    - 如果没有找到 PastQuery，bIsOccluded 就等于 history->WasOccludedLastFrame 或者 (History->LastProvenVisibleTime + PrimitiveProbablyVisibleTime < CurrentRealTime) 预估一个是否可见，percentage 也等于 0.0f/GEngine->MaxOcclusionPixelsFraction
    - 然后如果要 bClearQueries，会加入query到 QueriesToRelease
  - 现在有了 PrimitiveOcclusionHistory 和 bIsOccluded结果，如果需要提交 bSubmitQueries，先处理一下第一次visible的缓冲缓冲几帧可见以及ConsideredBBoxExpand 等细节措施之后
  - 获取 OcclusionBounds 和 View.NearClippingPlane做相交测试，赋值 bAllowBoundsTest，如果为false，和nearplane相交，则当作可见
  - 如果 bAllowBoundsTest，设置 PrimitiveOcclusionHistory->LastTestFrameNumber 为当前 OcclusionFrameCount
    - 如果允许 bHZBOcclusion，单线程会 HZBOcclusionTests.AddBounds，之后计算，或者多线程加到 HZBBoundsToAdd输出，加入之后，会在后面 Submit 时提交计算
    - 如果不允许，声明 bool bRunQuery, bGroupedQuery; decide if a query should be run this frame，对应于作为独立一个query，还是加入到group里多个primitive一次query从而提高效率

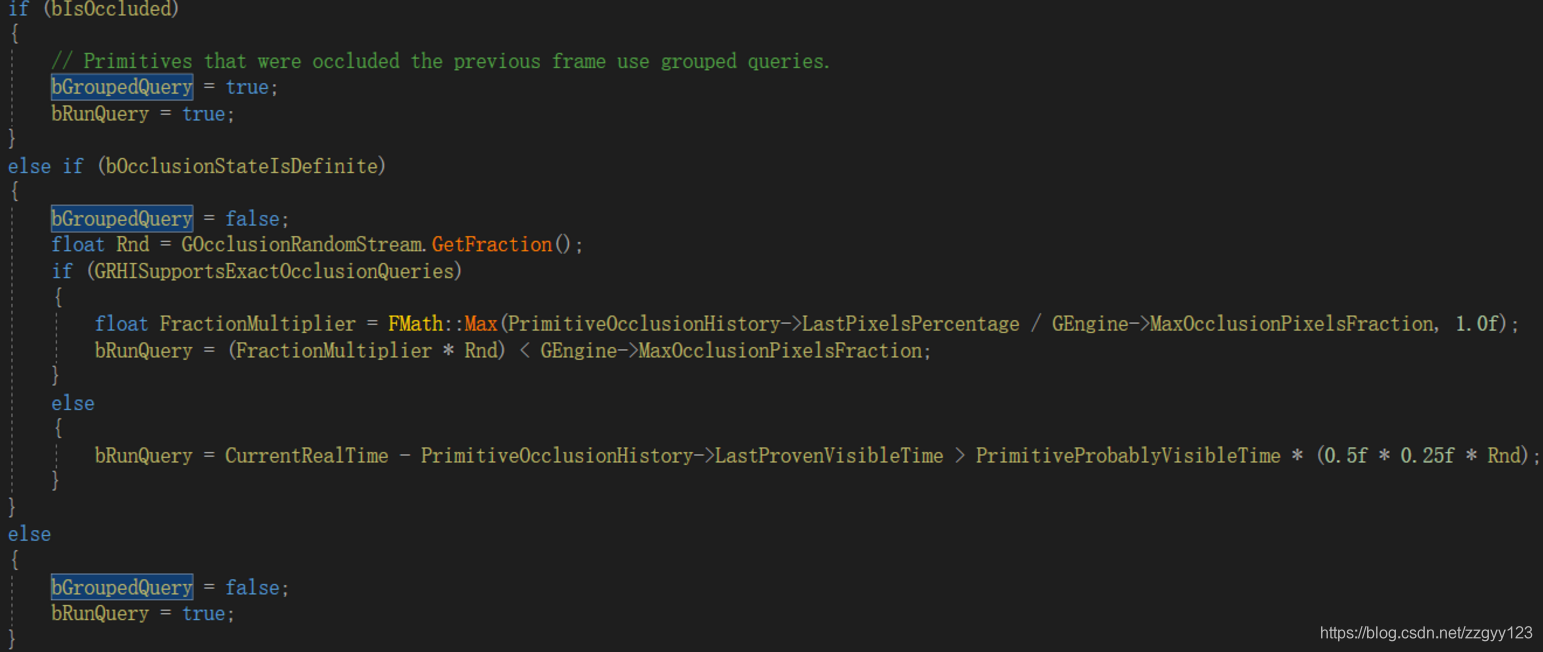

    - 如果有subquery，分了多次提交，则永远不允许bGroupedQuery，都作为单次提交，否则检查是否 RunQuery，是否 group，如果bIsOccluded 就放到group里，并runQuery，否则没阻挡，会随机计算出一个是否runQuery

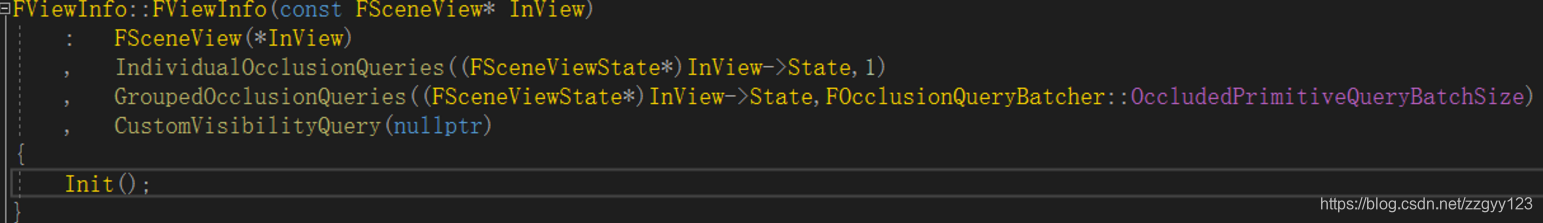

    - 如果 bRunQuery，单线程就直接 PrimitiveOcclusionHistory->SetCurrentQuery，根据是否group 调用 FOcclusionQueryBatcher::BatchPrimitive 加到 View.GroupedOcclusionQueries / IndividualOcclusionQueries，多线程就加到 QueriesToAdd ，之后处理，group的 query合并就在这个BatchPrimitive 方法里了，在ViewInfo里对初始化的时候 IndividualOcclusionQueries只可以包含 1 个 Primitive，GroupedOcclusionQueries 目前版本包含最大16个primitive，也就是是最多一次会提交16个被遮挡的primitive 的query查询(查了下，在4.19之前OccludedPrimitiveQueryBatchSize 值还是8，这个版本改成了16，提交的log说明的是想要 more agressively batch occlusion queries )

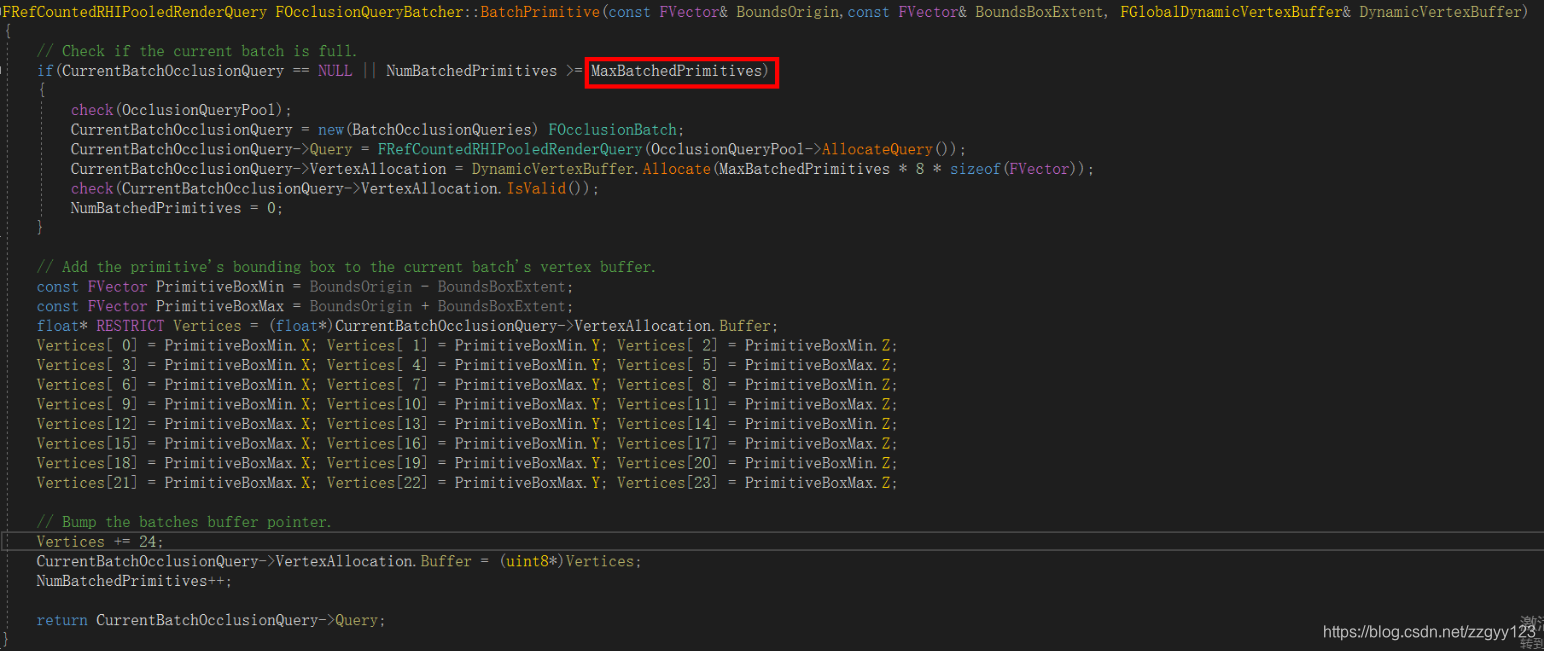

      - 在BatchPrimitive 方法里的group query合并的流程是，检查当前query包含的primitive是否已经达到上限，如果达到，就new 一个新的 FOcclusionBatch，然后从 OcclusionQueryPool 分配一个新的query赋值，如果没达到上线，就接着把 BoundBox的 8个 vertex，24个float值写入 vb，对应到它的IB，FOcclusionQueryIndexBuffer 是 NUM_CUBE_VERTICES 36，一个cube 6个面，12个三角，36个index

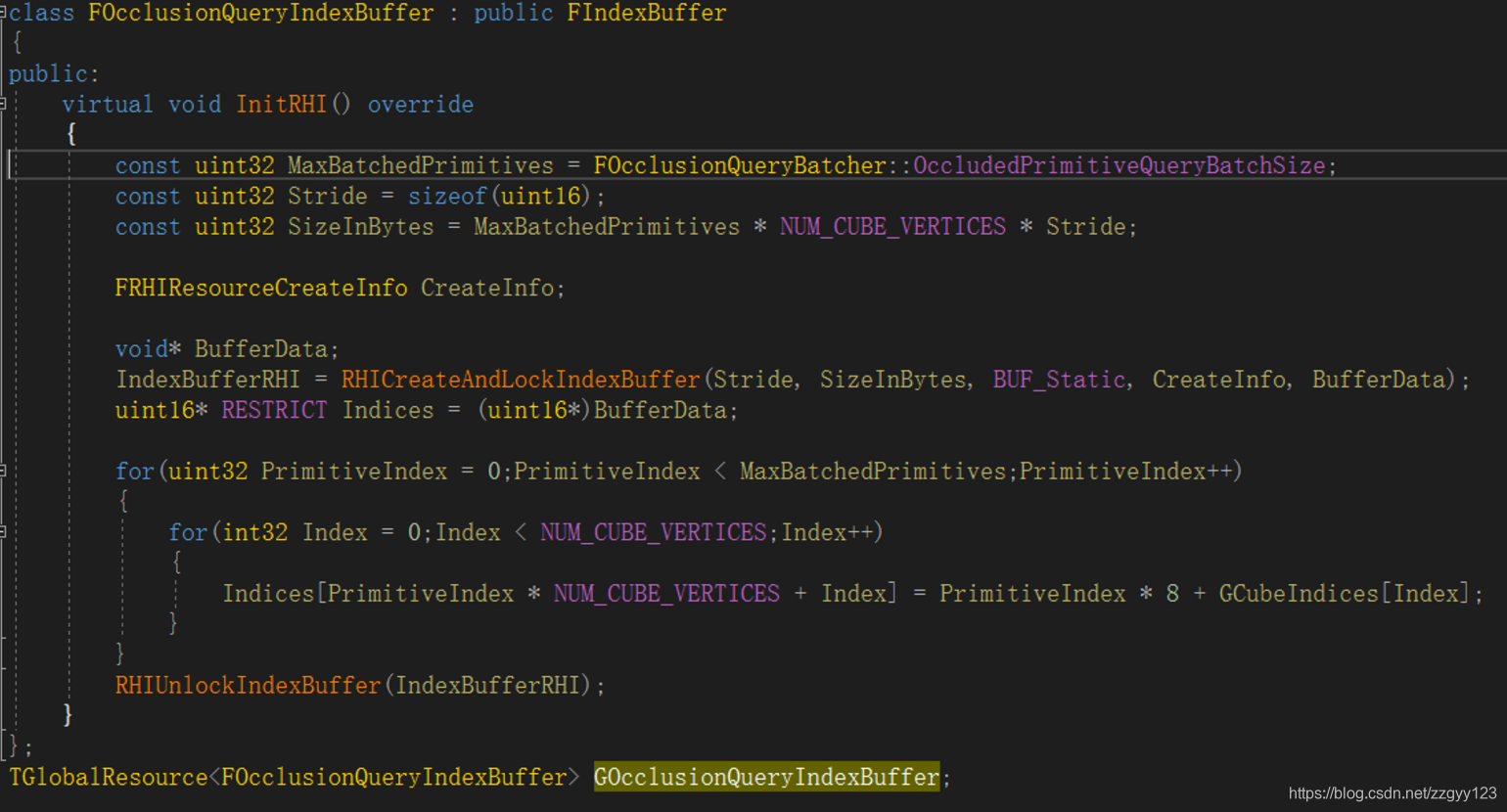

      - FOcclusionQueryIndexBuffer 的初始化

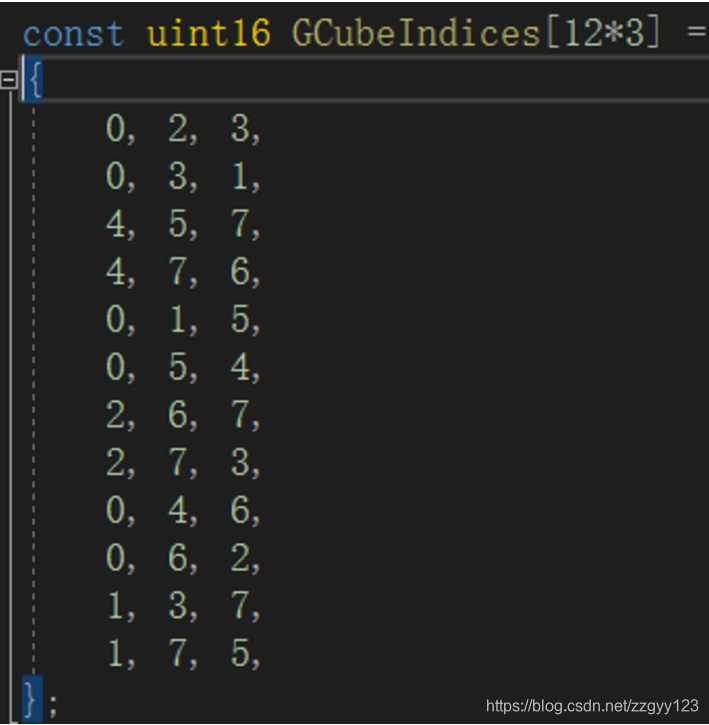

      - 这里声明了全局的一个 GOcclusionQueryIndexBuffer，利用GCubeIndices 初始化 IB.
  - 处理完毕，更新 PrimitiveOcclusionHistory 的各种 last time
  - 最后，根据是不是subQuery，是不是 bIsOccluded，更新 View里的对应bit，View.PrimitiveVisibilityMap.AccessCorrespondingBit 或者View.PrimitiveDefinitelyUnoccludedMap.AccessCorrespondingBit
- WaitUntilTasksComplete 等待task完成
- 如果多线程，前面分发task都是输出，没有处理，这里集中处理一下
- 遍历 OutHZBBounds，HZBOcclusionTests.AddBounds
- 遍历 OutQueriesToRelease，History->ReleaseQuery
- 遍历 OutQueriesToRun，PrimitiveOcclusionHistory->SetCurrentQuery
- 遍历 OutputOcclusionHistory，加到 ViewState里，ViewPrimitiveOcclusionHistory.Add

4.4 如果 bHZBOcclusion，调用 ViewState->HZBOcclusionTests.UnmapResults(RHICmdList);，如果允许submit query，设置当前 ViewState->OcclusionFrameCounter 的 valid frame

和上面对应，执行 UnmapStagingSurface，释放 ResultsTextureCPU 和 ResultsBuffer。

***Start Occlusion Query

1. RenderOcclusion，筛查提交OcclusionCull整理的结果

UpdateDownsampledDepthSurface，Update the quarter-sized depth buffer with the current contents of the scene depth texture. This needs to happen before occlusion tests, which makes use of the small depth buffer. 用 FDownsampleSceneDepthPS 缩减 SceneDepth 缩减到 1/4 大小的 SmallDepth，可以配置是否使用相邻四像素最大的那个，或者直接左上角那个pixel
BeginOcclusionTests，
- 从 ViewState->ShadowOcclusionQueryMaps 拿到 ShadowKeyOcclusionQueryMap
- ViewState->TrimOcclusionHistory()，Clear primitives which haven't been visible recently out of the occlusion history, and reset old pending occlusion queries. 遍历 PrimitiveOcclusionHistorySet，判断各种 MinQueryTime/MinHistoryTime，调用 Release和Remove
- 先检查是否有 query要提交，从ShadowFrustumQueries， ReflectionQuery ，IndividualOcclusionQueries，GroupedOcclusionQueries中找是否有要提交的
- 首先ShadowFrustumQueries，遍历Scene->Lights 查找是否需要提交query
  - 先获取(InitView里准备好的)每个Light 的 AllProjectedShadows，判断属性 bOnePassPointLightShadow / IsWholeSceneDirectionalShadow()等判断 ShadowOcclusionQueryIntersectionMode，从而调用 AllocateProjectedShadowOcclusionQuery，主要做一下sphere或者nearPlane的相交测试，如果允许Issue，就提交这个shadow 到 ShadowOcclusionQueryMap
  - 再获取每个LightInfo 的 VisibleLightInfo.OccludedPerObjectShadows，同样判断执行 AllocateProjectedShadowOcclusionQuery，看是否提交 query，这里一般使用type：SOQ_NearPlaneVsShadowFrustum
- 遍历Scene->PlanarReflections，执行 AllocatePlanarReflectionOcclusionQuery判断是否提交，同样是用 FPlanarReflectionSceneProxy.WorldBounds 和 View.ViewFrustum 做相交测试，如果需要执行，会FindOrAdd 到 ViewState->PlanarReflectionOcclusionHistories 的query数组中
- 然后在IndividualOcclusionQueries，GroupedOcclusionQueries中看看是否有
- 如果以上要 bBatchedQueries，那就是执行了，内容包括所有 View 的 PointLightQueries / CSMQueries / ShadowQueries / ReflectionQueries / IndividualOcclusionQueries / GroupedOcclusionQueries
- 走光栅化流程，先根据是否downSample去使用smallDepth 等条件设置好state，然后设置好 FOcclusionQueryVS 和 FOcclusionQueryPS
- 首先对于 PointLightQueries，直接 ExecutePointLightShadowOcclusionQuery，点光源用sphere代替，StencilingGeometry::DrawVectorSphere(RHICmdList);每个PointLightQuery绘制一次(StencilingGeometry是类似风场那个的自定义的简单的 IB/VB)
- 而对于 CSMQuerieInfos，ShadowQuerieInfos，ReflectionQuerieInfos，由于提交的测试vb比较复杂，封装了方法先 prepare，三个写到一个buffer里，记录好index偏移，再execute。
  - CSMQuerieInfos，PrepareDirectionalLightShadowOcclusionQuery，ib/vb 是这层cascade 的 frustum，6个vert(实际是4个vert，2个triangle)，BaseVertexIndex += 6;
  - ShadowQuerieInfos，PrepareProjectedShadowOcclusionQuery，ib/vb 是shadow's frustum，8个vert（cube），BaseVertexIndex += 8;
  - ReflectionQuerieInfos，PreparePlanarReflectionOcclusionQuery，ib/vb 是...，24个vert，BaseVertexIndex += 8;
  - CSMQuerieInfos，ExecuteDirectionalLightShadowOcclusionQuery，DrawPrimitive(BaseVertexIndex, 2, 1);绘制，BaseVertexIndex += 6;
  - ShadowQuerieInfos，ExecuteProjectedShadowOcclusionQuery，DrawIndexedPrimitive(GCubeIndexBuffer.IndexBufferRHI, BaseVertexIndex, 0, 8, 0, 12, 1);绘制，BaseVertexIndex += 8;
  - ReflectionQuerieInfos，ExecutePlanarReflectionOcclusionQuery，DrawIndexedPrimitive(GCubeIndexBuffer.IndexBufferRHI, BaseVertexIndex, 0, 8, 0, 12, 1);，BaseVertexIndex += 8;
- 最后 flush，GroupedOcclusionQueries / IndividualOcclusionQueries。

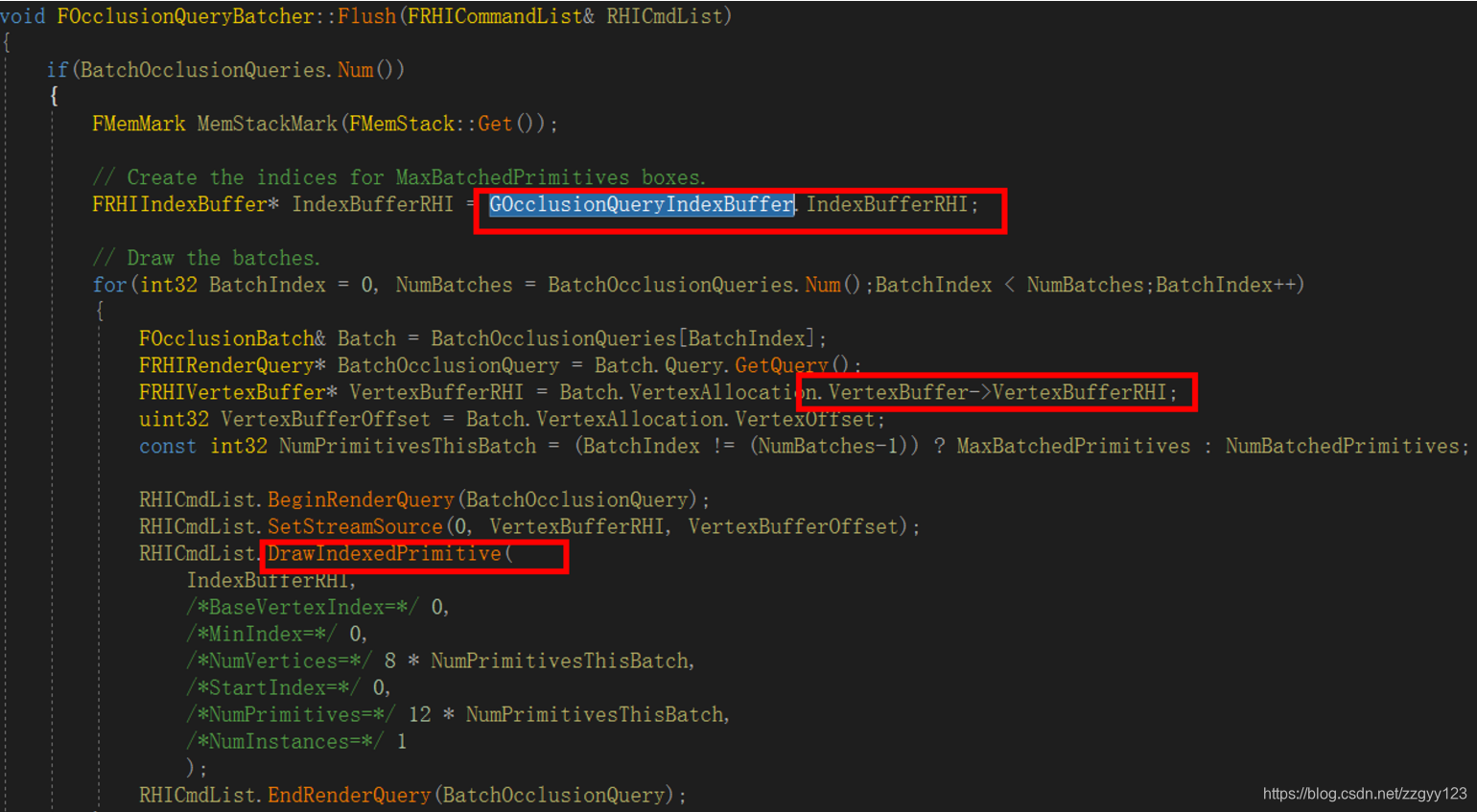

  - 这里的 flush，就是拿取上面声明的全局的 IB(GOcclusionQueryIndexBuffer)，存在query里的 VB，然后SetStreamSource，调用DrawIndexedPrimitive 绘制了

2. RenderHzb，构建HZB，如果允许HZBOcclusion，就会提交HzbTest

如果 bSSAO || bHZBOcclusion || bSSR || bSSGI || bHair，都需要 BuildHZB。
- 根据 ViewRect，log2计算 NumMips，走 FHZBBuildCS / 或者光栅化 FHZBBuildPS 计算mip，默认只输出 Furthest 的 mip，如果 RenderScreenSpaceDiffuseIndirect ，就也需要closesetMip，执行第一张 further 和 close一起输出，后面的mip根据需求计算
如果 bHZBOcclusion，那接着执行 HZBOcclusionTests.Submit(RHICmdList, View)。
- 从 GRenderTargetPool 中获取 RT, HZBBoundsCenter / HZBBoundsExtent / HZBResultsGPU
- 遍历所有 OcclusionPrimitives，把 center 和 extent 写入 BoundsCenterTexture 和 BoundsExtentTexture
- FScreenVS / FHZBTestPS，绘制结果到 ResultsTextureGPU
- 最后从GPU拷贝回来，ResultsTextureGPU copy 到 ResultsTextureCPU
