UE4场景流程规范-纹理压缩(美术版/程序版/太长不看版)

在目前所做的一个大世界项目的开发中，整体场景的制作会涉及到很多的方方面面，也会有很多问题产生，每个方面都需要理一个比较清晰易懂的标准出来，让整个项目组有关的人员能快速达成共识，也减少沟通的成本。

比如项目中发现对于贴图格式的设置和使用还是有些错误，故可能会逐步整理一些类似这样有关的说明给项目美术人员看看，顺便解答自己的一些疑惑，文中分为三个版本，分别是

太长不看版：直接看结果，那种贴图用哪个格式

美术版：除了结果，稍微介绍一下每种格式的细节

程序版：主要解答我自己以下几个疑问，如果你也有这些疑问，可以看看

1. NormalMap 是如何选择使用 BC3 还是 BC5 压缩的？
2. 普通 Texture 导入进来，引擎会不会自动判断是否有 alpha 通道，从而选择使用 BC1 还是 BC3？
3. 当然第二个问题很容易看出来，引擎确实会，但它执行逻辑的地方在哪里？
4. 引擎真正执行压缩的地方在哪里？使用的什么来执行压缩？

目录

太长不看版

美术版

BaseColor(Default DXT1/DXT5 BC1/BC3)

NormalMap

Masks(MSRA:roughness，specular，metal，ao )

Alpha/GrayScale

HDR (RGB, no sRGB) / HDR Compressed (RGB, BC6H, DX11)

BC7 (DX11, optional A)

Ohthers

合理 使用TextureGroup

程序版

---





太长不看版

BaseColor等就一般使用BC1或者BC3(有 alpha 用 BC3,没有就用 BC1)，一般勾选 sRGB，如果错误导入进来 alpha，可以勾选 Compress without alpha，在引擎里面禁用掉

NormalMap使用BC5，也就是选项里的 normal map选项，取消勾选 sRGB

MSRA 使用 Masks模式，并且取消勾选 sRGB

HDR环境贴图使用BC6，推荐使用 HDR Comressed，也就是使用 BC6 压缩，如果选择 HDR ,它的 format 是 floatRGBA 一个通道 32bit，非常大

单通道的贴图 可以使用 Alpha 或者 GrayScale，GrayScale 相当于不压缩，使用 G8 的format，也就是 一个 Pixel 是 8 bit，4*4 16个pixel 占 128bits，Alpha 使用BC4 压缩 4*4 16个pixel 占 64bits，小一半，所以 GrayScale 适合不是本身不是很大的贴图，否则比较大，还是使用 alpha 选项，BC4压缩一下

LUT 就不需要自己选了，选一下引擎的  LoopUpTable 的  texture group，它会自动帮你设置好，默认引擎的配置是不压缩的





美术版

BaseColor(Default DXT1/DXT5 BC1/BC3)

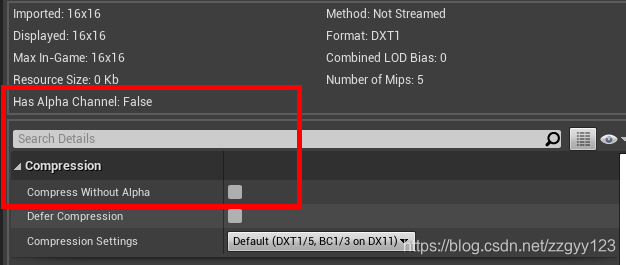

如果导入的 BaseColor 贴图带了 alpha，但其实不需要，可以勾选 Compress Without Alpha，避免把alpha 压进来



DXT1/BC1: 有8：1 的压缩比，24bit*16 变成 64 bit(6:1)，(32bits*16 / 64 = 8，所以8：1)





NormalMap

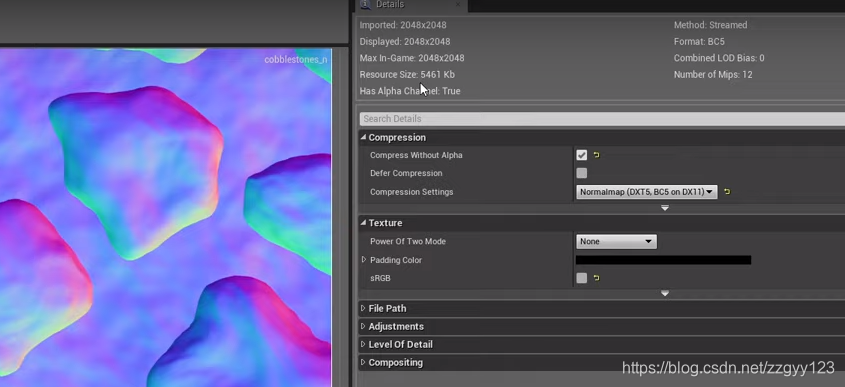

normal map BC5，并且没有 sRGB，根据系统配置可以强制选择 BC3压缩

具体逻辑在 Texture.cpp FName GetDefaultTextureFormatName（）

FString UseDXT5NormalMapsString;

if (EngineSettings.GetString(TEXT("SystemSettings"), TEXT("Compat.UseDXT5NormalMaps"), UseDXT5NormalMapsString))
{
    bUseDXT5NormalMap = FCString::ToBool(*UseDXT5NormalMapsString);
}
...
	else if (FormatSettings.CompressionSettings == TC_Normalmap)
	{
		TextureFormatName = bUseDXT5NormalMap ? NameDXT5n : NameBC5;
	}
 ...

如果导入不小心带了 alpha，也可以勾选 without alpha 去掉



Masks(MSRA:roughness，specular，metal，ao )

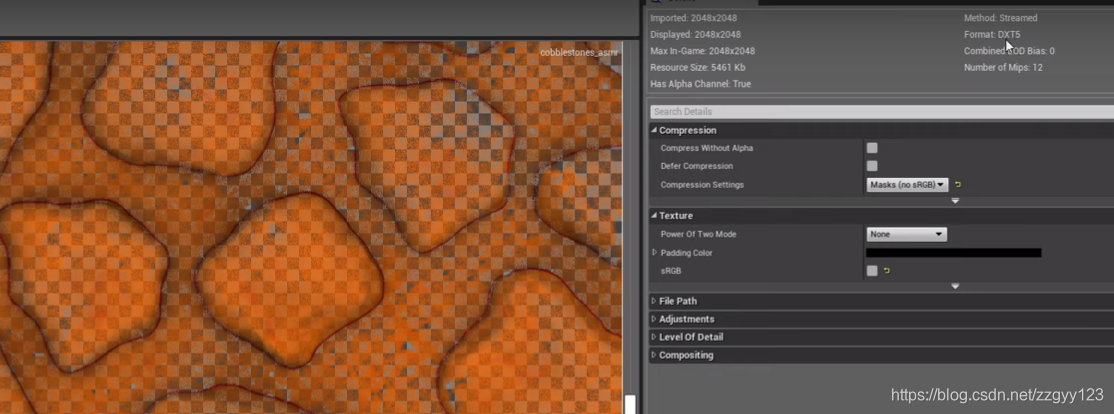

另外那张 roughness，specular，metal，ao 等等的贴图 MSRA，这类不是用来存储 color或者 vector，而是独立的4种信息（相当于4种 grey scale），都可以归类为 Mask，使用Mask，no sRGB，实际使用的是 DXT5，也就是 BC3的压缩，每个 4*4 的块压缩为 128 bits，所以基本能看到比选择 default BC1 的 texture size大一倍，注意 128 bits 里面 64bits 用于 rgb color，64 bits用于 alpha，所以这四个里面选择也是把 比较重要的那个放在 alpha channel里面



Alpha/GrayScale

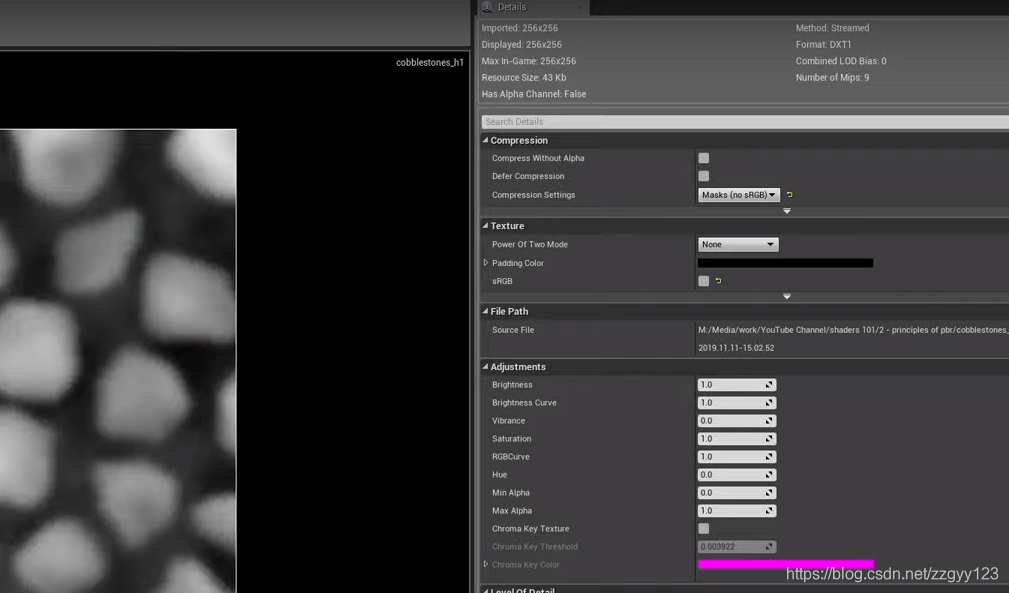

同样 Masks 模式，这张 heightMap

自动检查到没有 alpha，所以使用了 DXT1

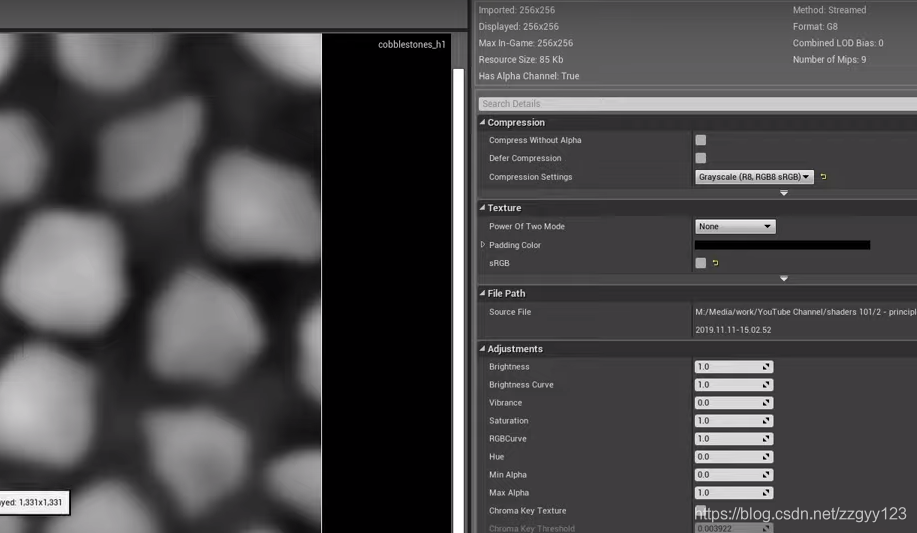

但能看到这种模式下由于压缩带来的 锯齿 很严重，所以换用别的压缩模式 grayScale，R8的format，适合本身就是 8 bits 灰度，由于 R8是直接没压缩的，所以适合 texture 不止单通道，本身也不是很大的那种，否则还是用压缩，BC4吧

这里注意原本是 RGBA 8 的 贴图，进来强行只使用 单通道，选择 alpha 或者 gray scale 是不可以的，原来不是单通道，切换到 Alpha 或者 GrayScale 会变成 BGRA8.



HDR (RGB, no sRGB) / HDR Compressed (RGB, BC6H, DX11)

HDR环境贴图使用BC6，如果选择 HDR ,它的 format 是 floatRGBA 一个通道 32bit，非常大，推荐使用 HDR Comressed，也就是使用 BC6 压缩



BC7 (DX11, optional A)

特别重要的使用 BC7，4：1 压缩比，相比 BC1，两倍占用，alpha 也可以有



Ohthers

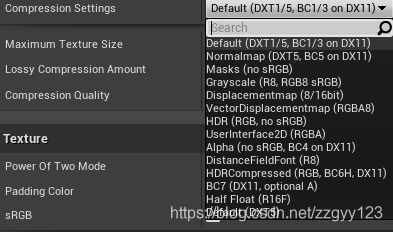

其他的类型的 用法都包含在名字里了

Displacement Map (8 / 16bit)：G8 ，单通道的 置换贴图

Vector Displacement Map (RGB8)：BGRA8，支持四个通道的置换贴图

User Interface 2D (RGBA)：BGRA8，UI 上的贴图都选这个，注意复用，不要太大

Distance Field Font (R8)：用于 sdf font 的 贴图，只用存单通道距离就行，所以 G8 就够



合理 使用TextureGroup

配置好 group，可以减少美术出错几率，只要一开始配置好 config，后面所有贴图资源的 format 都可以统一管理



程序版

在 Texture 修改属性之后，一般会调用到 Texture 的 UpdateResource();

里面会调用

CachePlatformData(); 重新生成 DDC(生成压缩纹理)，

ClearAllCachedCookedPlatformData(); 清理cook data

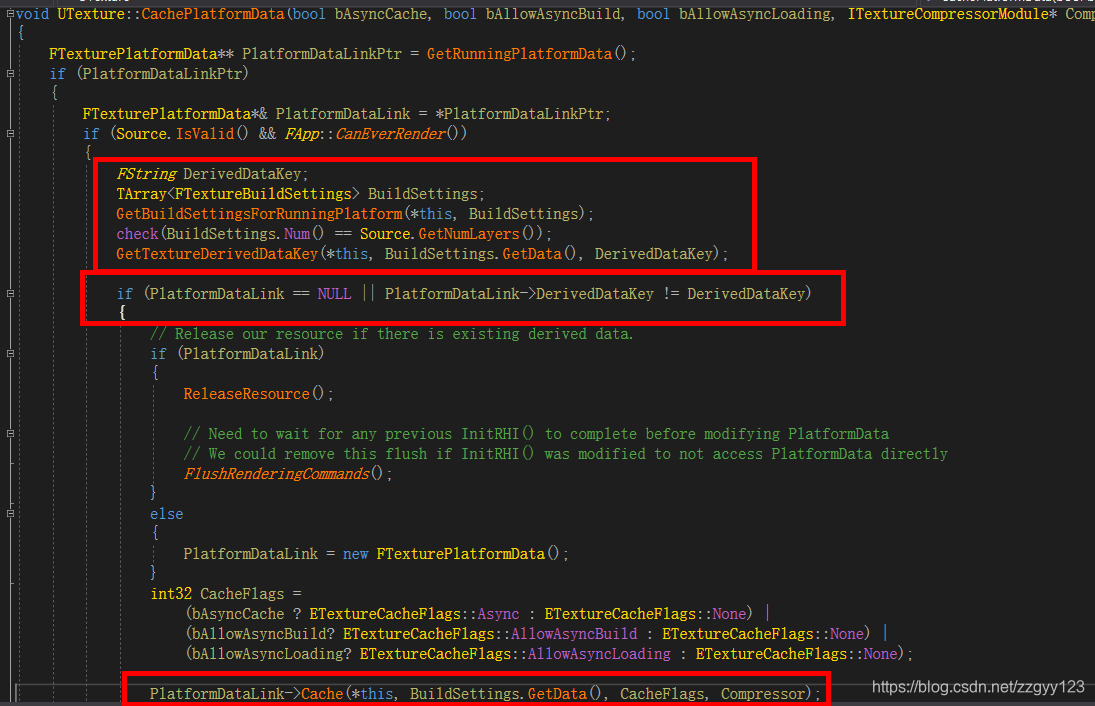

而 压缩的逻辑就在 CachePlatformData()

GetBuildSettingsForRunningPlatform() 获取各种配置和 压缩format，出来判断ddc 的key是否已经有了，如果没有，就重新cache 生成

里面会调用

• GetTextureBuildSettings，获取 texture 的各种配置，就是 那个窗口的配的各种属性
• CurrentPlatform->GetTextureFormats，各个平台选择各自需要的压缩格式

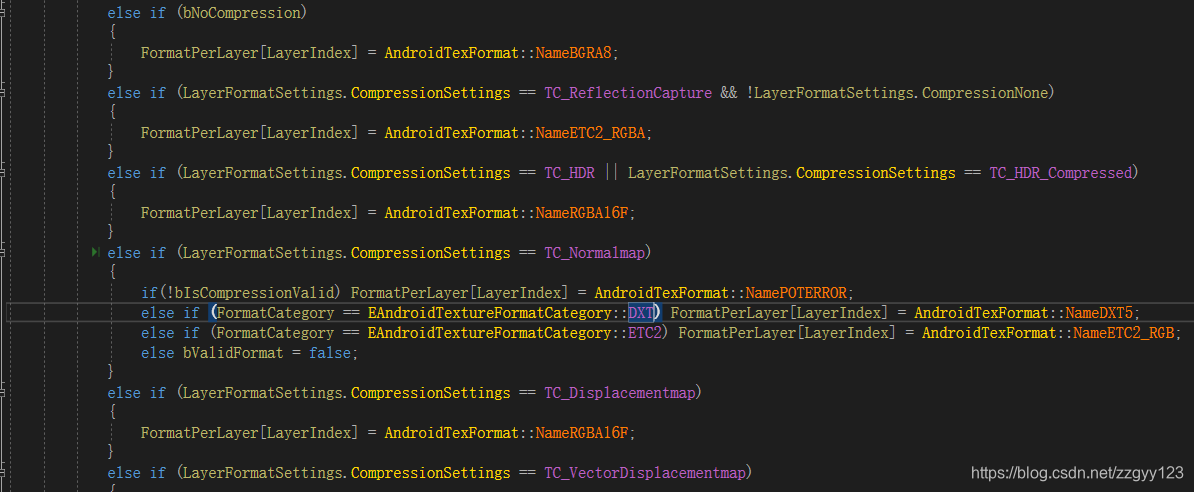

  • Android：FAndroidTargetPlatform::GetTextureFormats
  •
• • Windows：GenericWindowsTargetPlatform.h，调用 default，

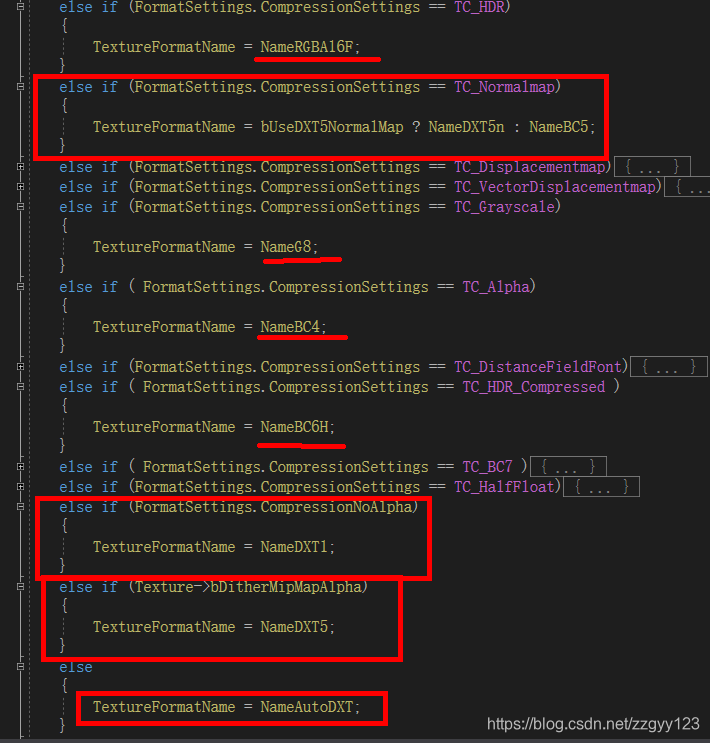

    • FName GetDefaultTextureFormatName，这里就是 官方解释 压缩格式的文档里写明的格式

    •

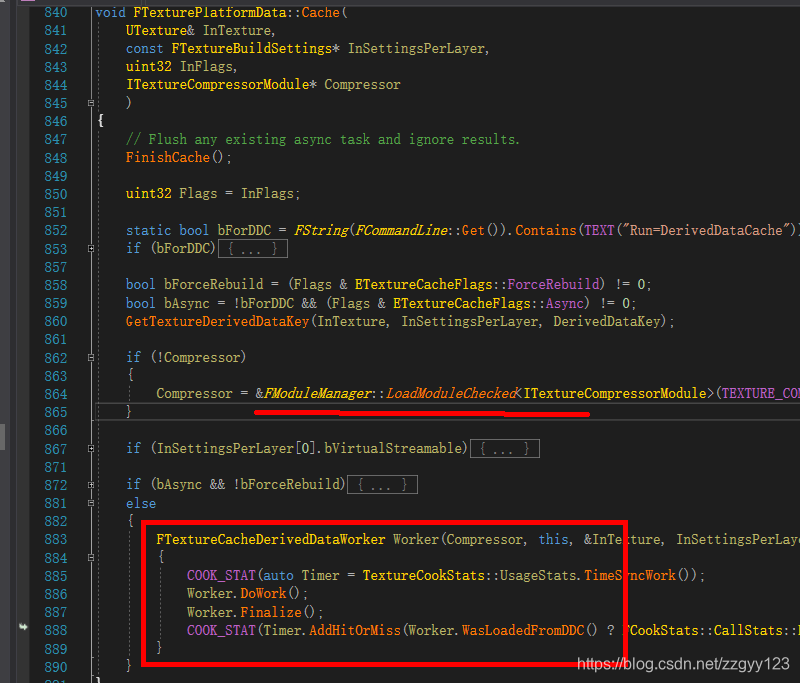

FTexturePlatformData::Cache 如果DDC 里没有找到，开始 Cache

• 先 找到 ITextureCompressorModule 纹理压缩的 module 作为 Compressor 压缩器，由 Compressor 生成 task，这里可以异步

• Compressor 里面根据不同的 format，分给不同的 format 压缩器，比如 DXT 格式就是 FTextureFormatDXT

const ITextureFormat* TextureFormat = nullptr;
ITargetPlatformManagerModule* TPM = GetTargetPlatformManager();
if (TPM)
{
	TextureFormat = TPM->FindTextureFormat(BuildSettings.TextureFormatName);
}

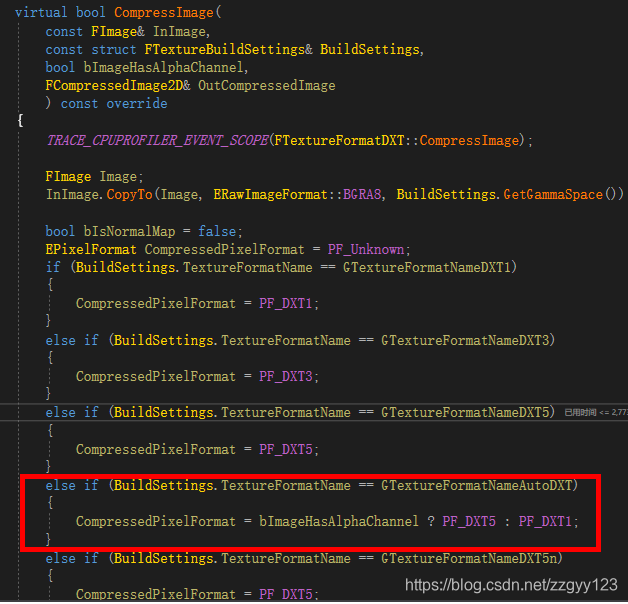

• 然后 DXT 的format 里再处理，比如上面如果是 AutoDXT 的 format，这里就是再根据是否有alpha 选择使用 DXT1 还是 DXT5

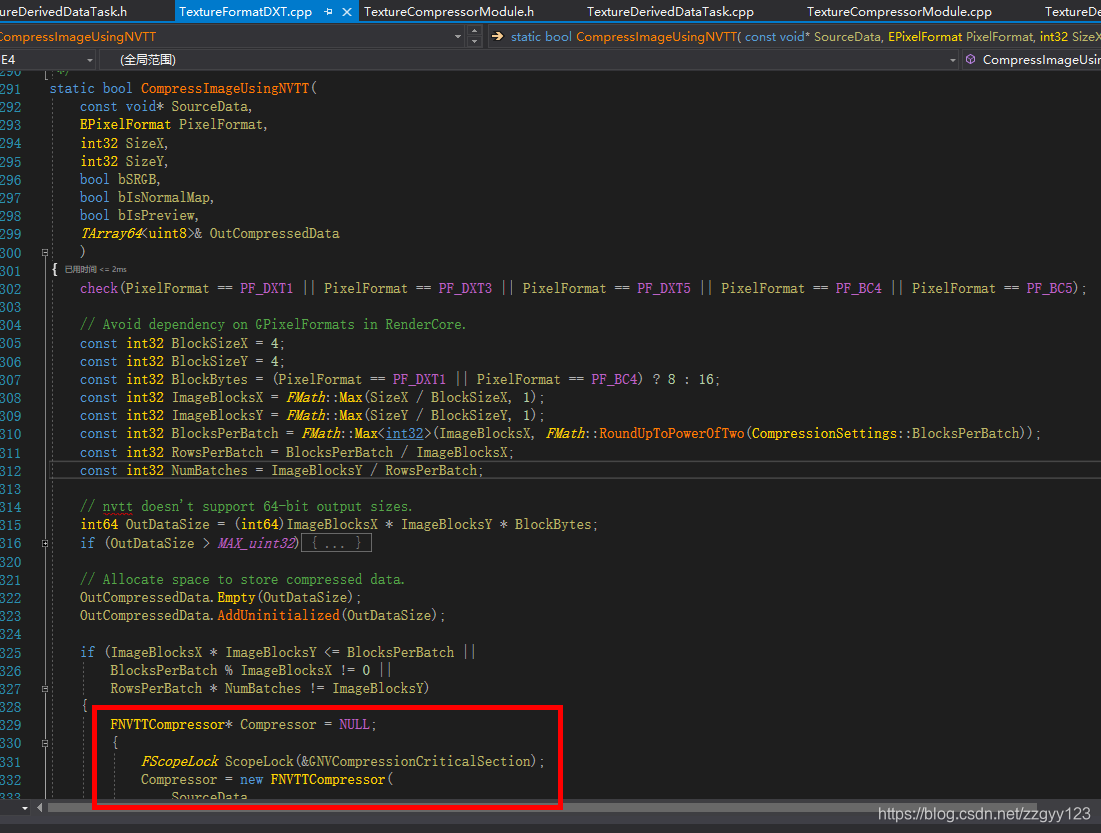

• 然后同样这个方法，下面就执行 Compress，DXT 目前默认使用 NVTT，Nvidia 的一个纹理压缩器，压缩之后返回是否成功，如果成功，就缓存到到 DDC 里面

•



那大概这样。



Reference：

1. https://www.youtube.com/watch?v=h95X255NhOo&ab_channel=BenCloward
2. https://docs.unrealengine.com/en-US/RenderingAndGraphics/Textures/TextureCompressionSettings/index.html
