【UE】属性同步，源码详解一个勾选了Actor复制的Actor第一次被创建时经历了什么

已于 2023-10-31 17:04:04 修改
阅读量1.4k 收藏 1
点赞数
文章标签： ue5
于 2023-10-31 16:03:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zzq00zzj/article/details/134128413
版权

本文参考https://zhuanlan.zhihu.com/p/640723352

准备工作

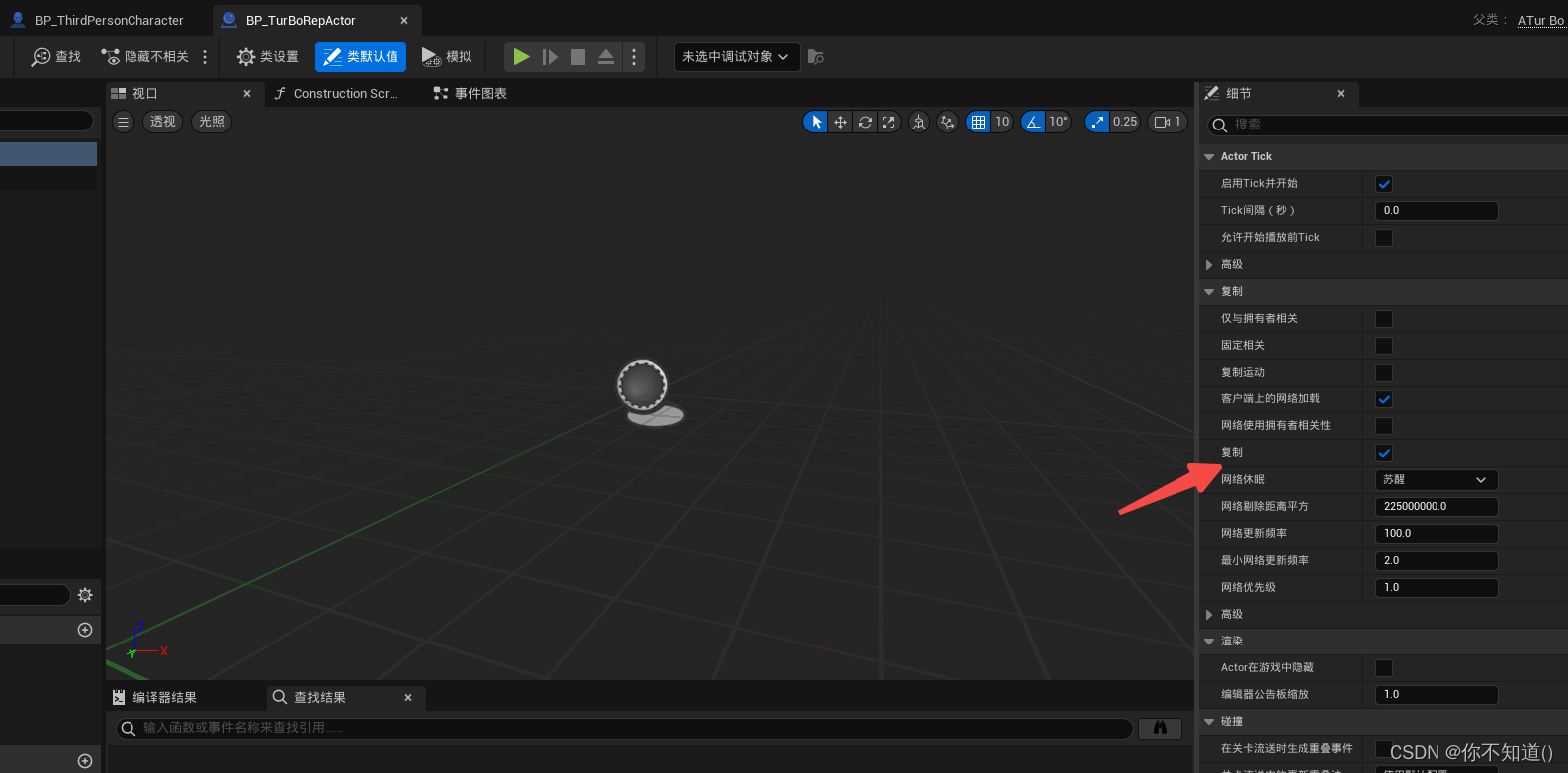

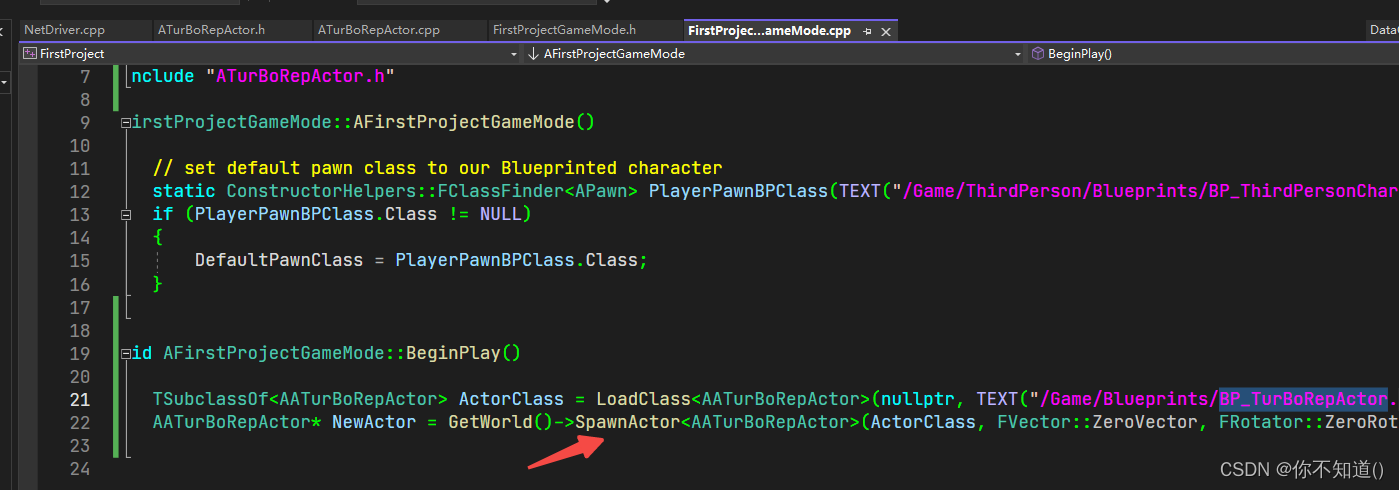

先准备一个勾选了复制的Actor，然后在游戏开始时Spawn这个Actor
在这里插入图片描述
在这里插入图片描述

源码过程详解

发送属性同步

在NetDriver的TickFlush中发送属性同步的数据
1、ServerReplicateActors_BuildConsiderList 去找到所有需要属性同步的Actor，并根据一些规则过滤掉一部分
2、ServerReplicateActors_PrioritizeActors 按照优先级对Actor进行排序，不可靠的RPC也会被添加到需要发送的Actor数组末尾

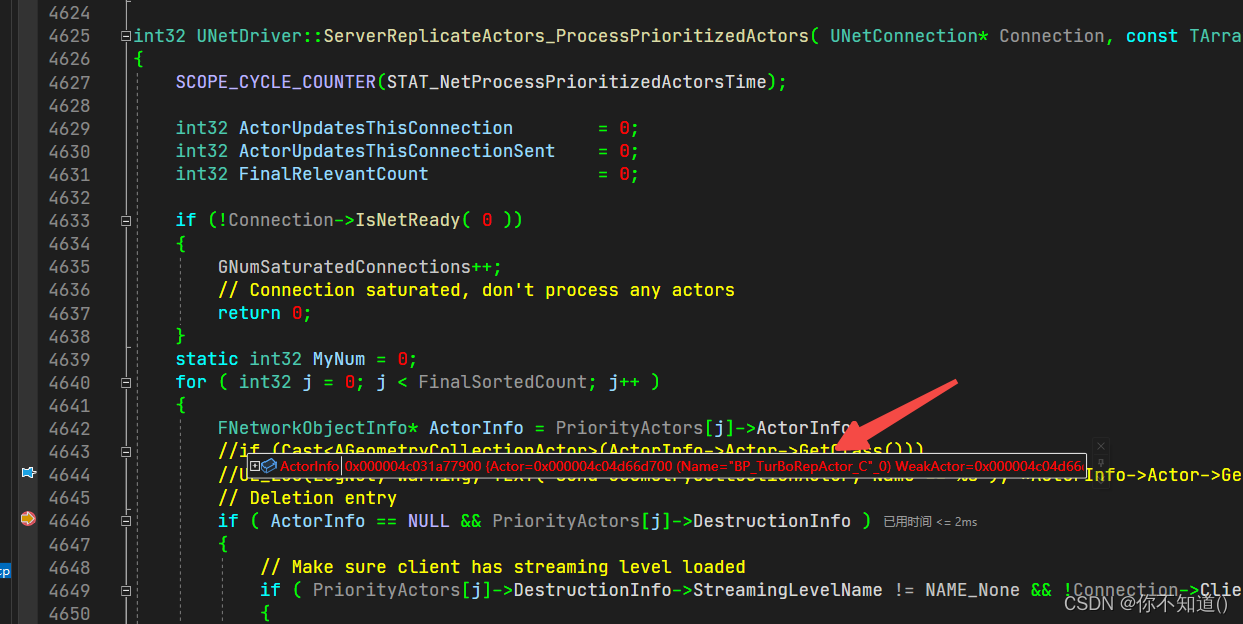

3、ServerReplicateActors_ProcessPrioritizedActors 遍历每个需要发送的Actor
这里就可以找到我们的Actor
在这里插入图片描述

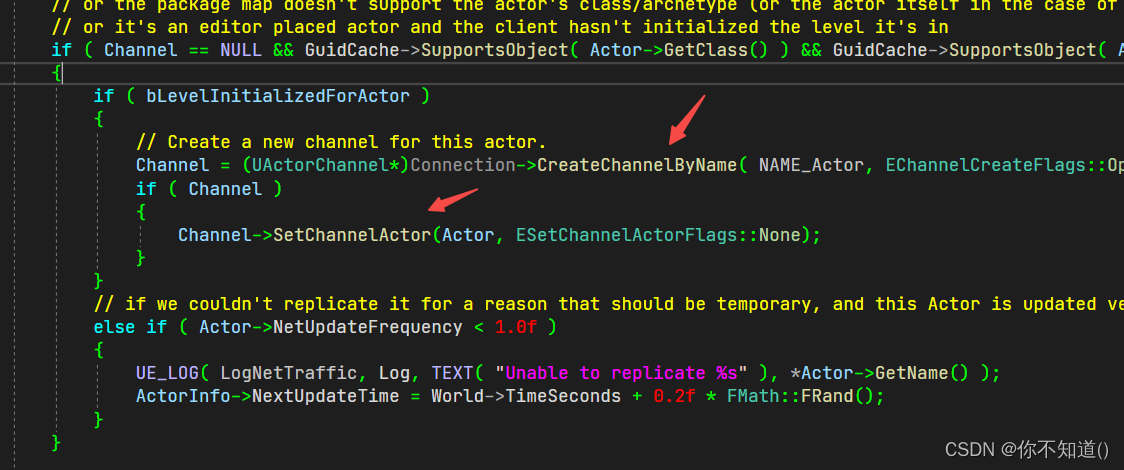

因为是第一次属性同步的数据，所以这个Actor还没有Channel，就会走到这里的创建Channel的逻辑
Channel就是通道，每个网络复制的Actor都有一个，服务端通过Channel将属性同步的数据发送到客户端
在这里插入图片描述
然后走到Channel->ReplicateActor()去执行这个通道的属性同步的操作
在这里插入图片描述

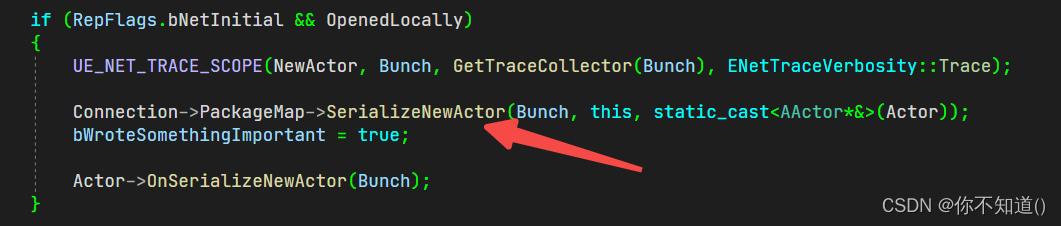

第一次属性同步会走到PackageMapClient类的SerializeNewActor，这里的Connection就是客户端连接。
PackageMap每个Server和Client都会有一个，该对象负责Actor和NetworkGUID的双向映射，以及序列化一个Object。
在这里插入图片描述
然后走到SerializeObject
在这里插入图片描述

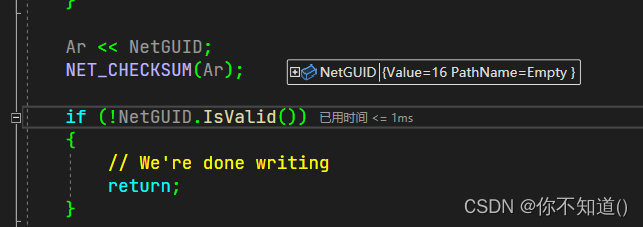

调用InternalWriteObject将NetGUID写入到Bunch中，如果有PathName也会一起写入到Bunch中
在这里插入图片描述

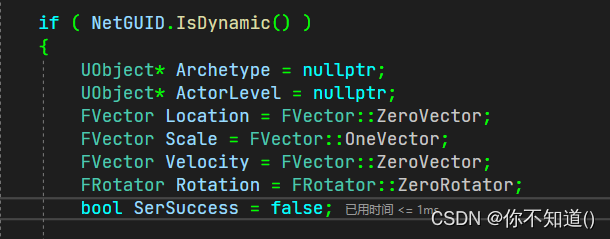

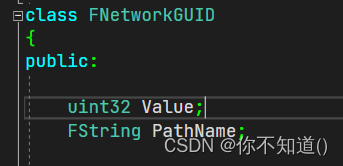

NetGUID是一个结构体，是网络复制Actor的唯一标识符，用于复制时判断是否为相同的Actor，如果有PathName就根据PathName判断，没有PathName就根据Value判断，PathName就是Actor的路径 + 编号
在这里插入图片描述
在这里插入图片描述

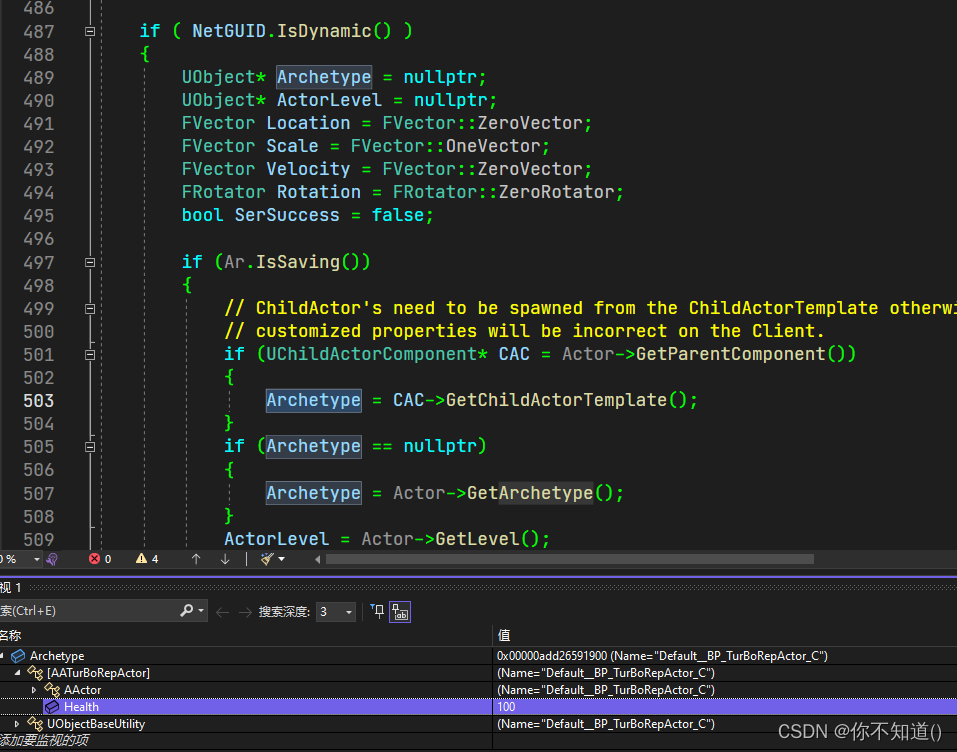

Archetype：Actor的CDO信息
ActorLevel：Actor所属关卡，同步接受时是根据Level来找Actor的
Location、Scale、Velocity、Rotation这几个Actor属性
在这里插入图片描述
无论在服务器还是客户端，CDO的路径是固定的，只和资源路径有关，与World无关。
比如在Game目录下创建了一个蓝图类，那么它的CDO路径为/Game/TestActor.Default__TestActor_C
如果是C++类，那路径更加毫无疑问是一致的。
我们序列化CDO，只要序列化其路径即可，而且UE把所有UObject的网络同步都交给UPackageMapClient统一管理，CDO也有NetworkGUID，只有第一次同步时需要同步路径，后面都同步NetworkGUID，我们先都考虑第一次同步情况。
具体逻辑通过ExportNetGUID函数实现，它会写入<NetworGUID, path>对应关系，客户端收到后能在本地也建立起这个关系。如果Object有Outer，也要对Outer执行同样操作，把Outer关系也发送给客户端。
通过ExportNetGUID生产的序列化数据后续会被写入bunch前部，相对于把Object和GUID的映射先告诉客户端，客户端在处理后续Bunch时碰到对应NetworkGUID，就知道是哪个Object了。

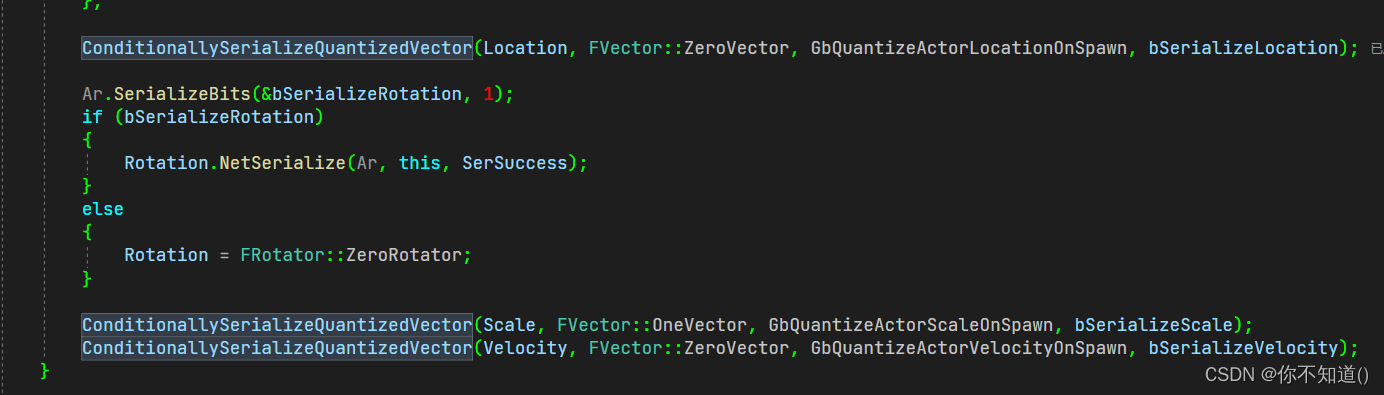

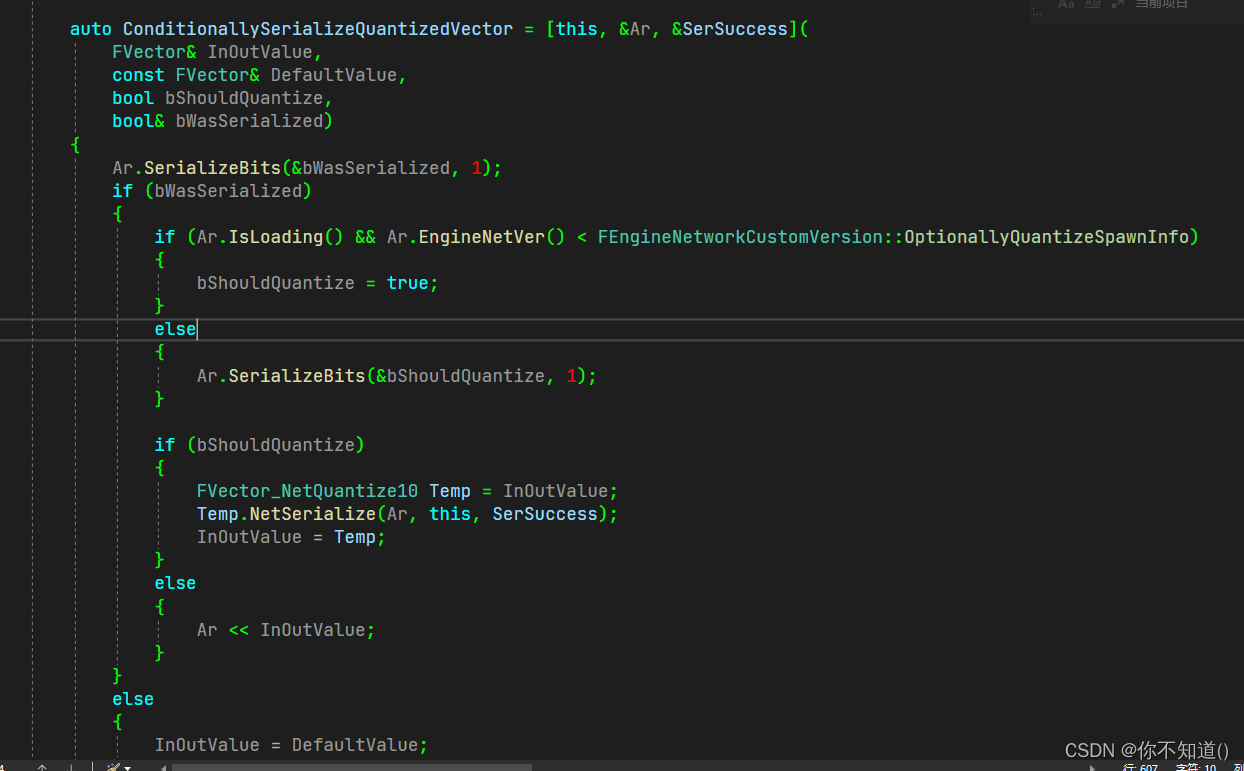

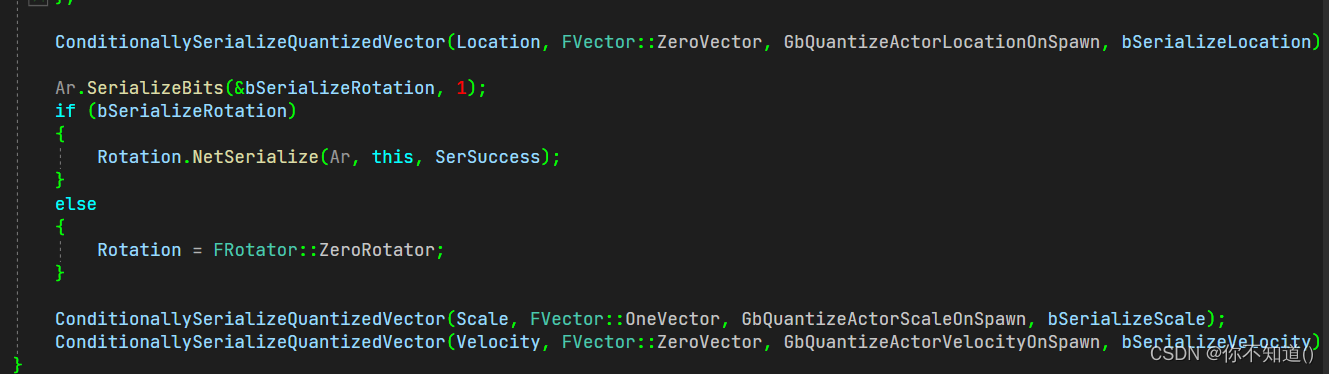

匿名函数ConditionallySerializeQuantizedVector将Location、Rotation等属性序列化到Bunch中
在这里插入图片描述
在这里插入图片描述

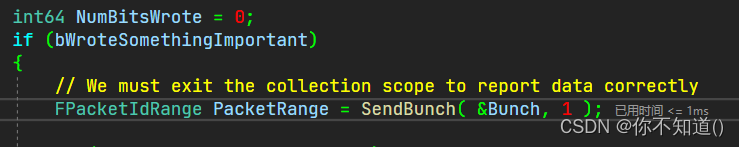

然后去发送属性同步Packet
在这里插入图片描述

接收属性同步

堆栈
在这里插入图片描述
1、是Actor的第一次属性同步，所以接收时客户端还没有这个Actor
也是这六个属性
在这里插入图片描述

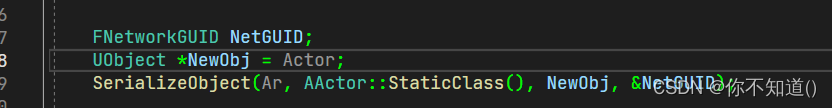

SerializeObject去序列化Actor数据到Archetype
在这里插入图片描述

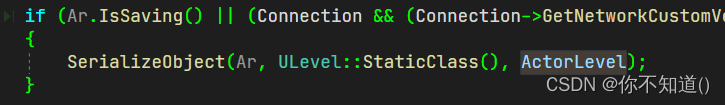

读取到ActorLevel、Location、Rotation等信息
在这里插入图片描述
在这里插入图片描述

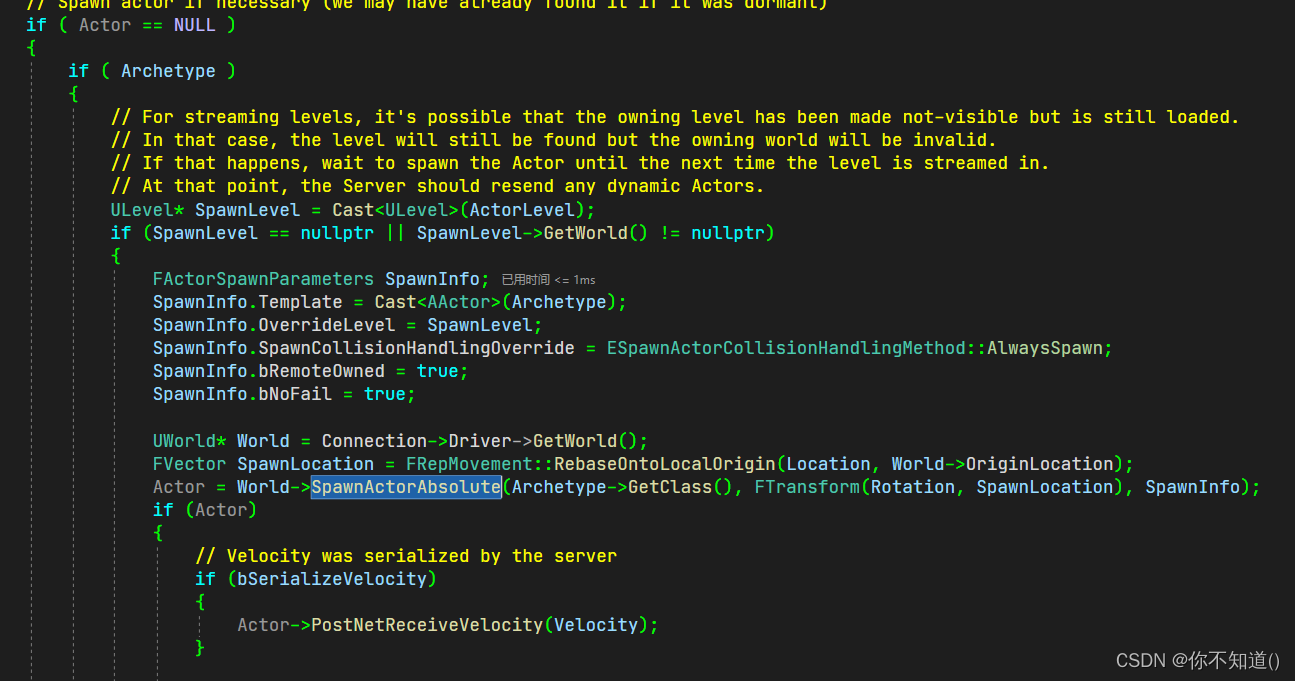

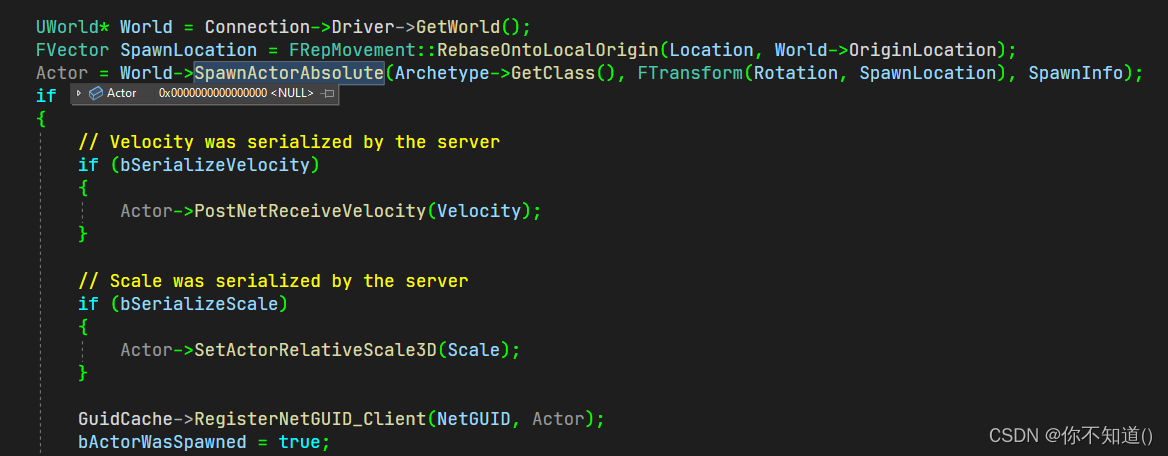

如果Actor为空，Archetype(CDO)不为空，就去生成Actor，并附带位置、旋转、所在关卡等信息
在这里插入图片描述
如果Actor生成成功再去添加速度、缩放属性
在这里插入图片描述

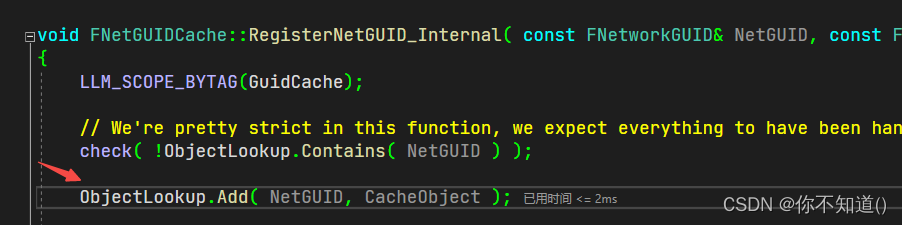

去客户端注册这个Actor，也就是去ObjectLookup数组中添加这个Actor，下一次再有属性同步数据时就可以找到这个Actor了
在这里插入图片描述

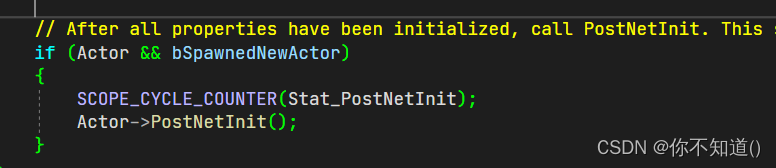

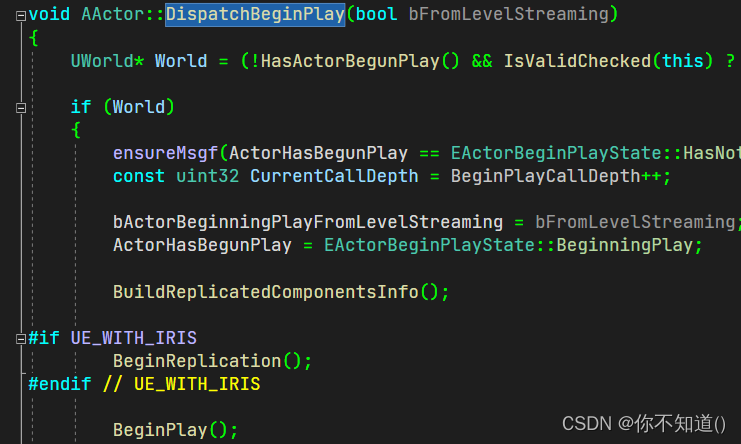

如果是新生成的Actor执行PostNetInit()，去执行Actor的BeginPlay
在这里插入图片描述
在这里插入图片描述
至此一个Actor的第一次属性复制的流程结束
