Ubuntu 16.04使用电路板绘制Fritzing和单片机编程Arduino说明

Ubuntu下有很多非常赞的开源软件，将在后续持续介绍，这里简单介绍Fritzing和Arduino，都可以在官网免费下载。

Fritzing：http://fritzing.org/home/

Arduino：https://www.arduino.cc/

在官网下载安装包后，解压：

这里使用fritzing-0.9.3b.linux.AMD64+arduino-1.8.0。

分别运行目录下的./install.sh可以生成快捷方式等，然后，可以使用下面命令启动fritzing和arduino：

$ ./Fritzing

$ ./arduino

首先在Edit--Preferences--Code View设置Arduino路径，如下所示：

在File--Open Example中打开一个Arduino示例：

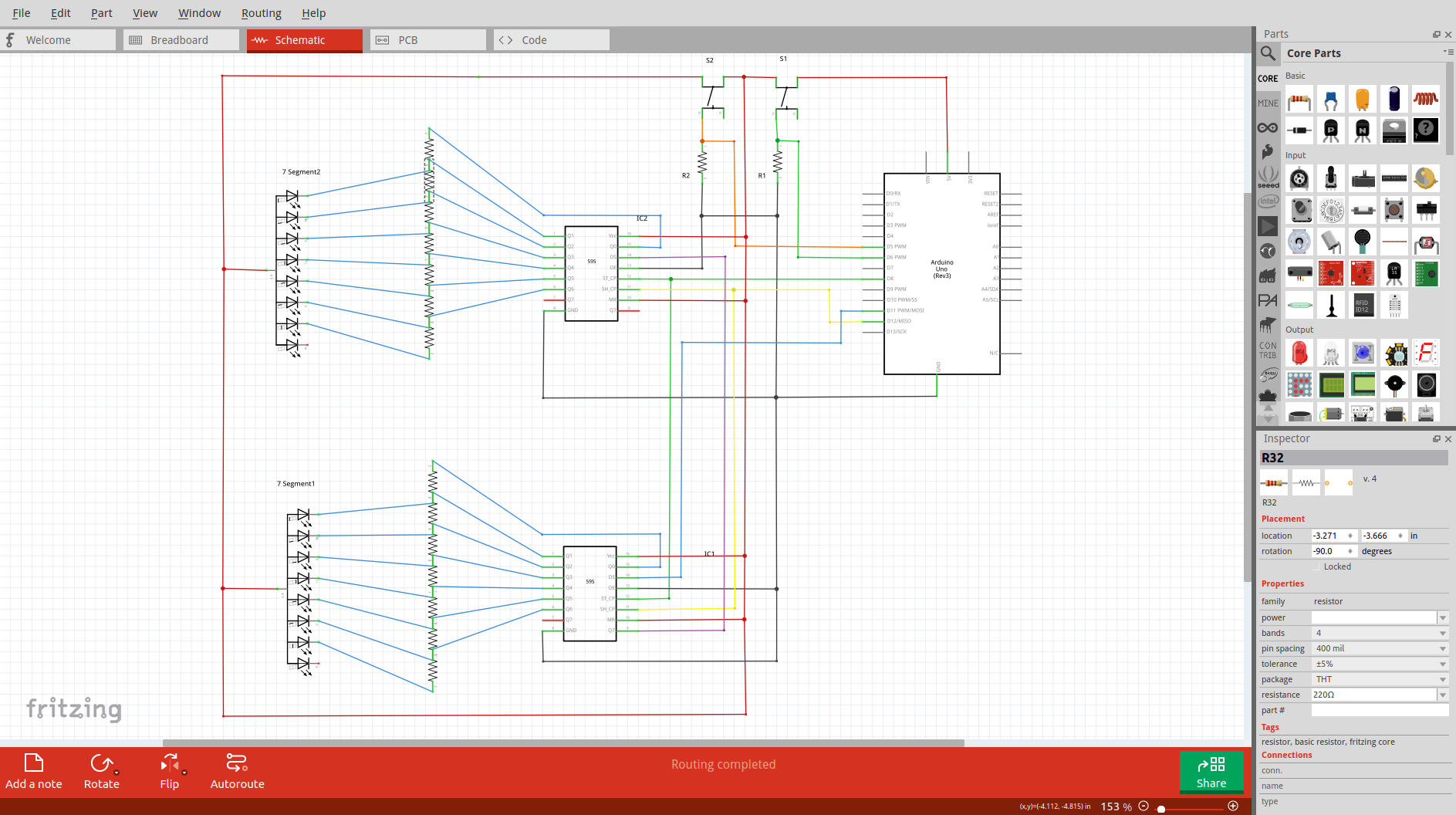

就能看到原理图，PCB，Code和Breadboard等，分别如下：





以点亮LED为例：

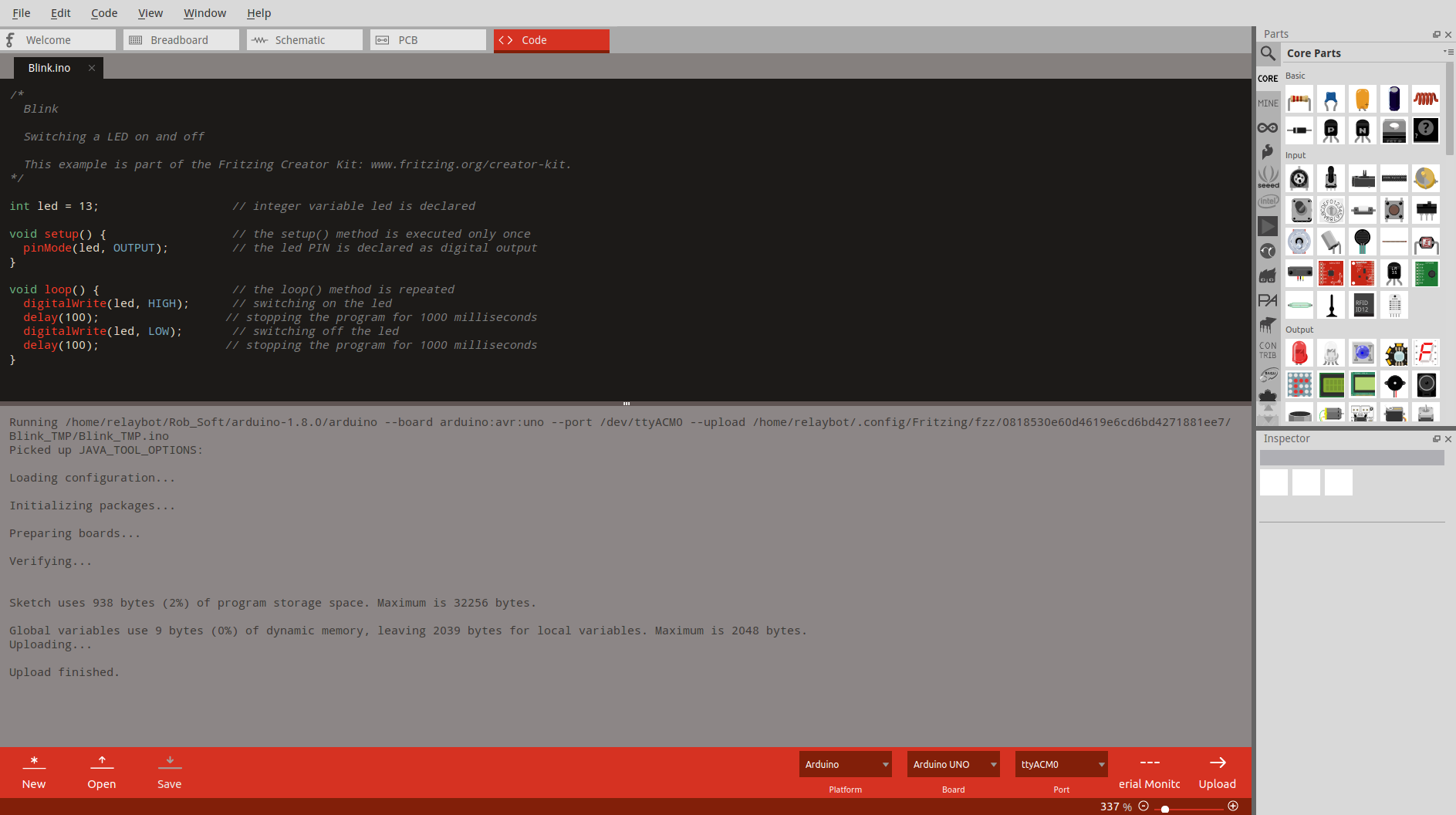

在右下选择芯片类型和端口，使用Upload按钮下载程序。

如果出现如下错误，请注意端口权限。

Running /home/relaybot/Rob_Soft/arduino-1.8.0/arduino --board arduino:avr:uno --port /dev/ttyACM0 --upload /home/relaybot/.config/Fritzing/fzz/0818530e60d4619e6cd6bd4271881ee7/Blink_TMP/Blink_TMP.ino

Picked up JAVA_TOOL_OPTIONS:

Loading configuration...

Initializing packages...

Preparing boards...

Verifying...

Sketch uses 938 bytes (2%) of program storage space. Maximum is 32256 bytes.

Global variables use 9 bytes (0%) of dynamic memory, leaving 2039 bytes for local variables. Maximum is 2048 bytes.

Uploading...

avrdude: ser_open(): can't open device "/dev/ttyACM0": Permission denied

An error occurred while uploading the sketch

Upload failed with exit code 1, 0

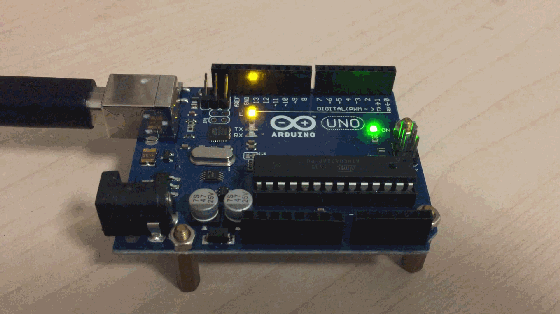

程序烧录成功后可以看到开发板小灯快速闪烁。

Arduino使用说明参考文档和官网，中文论坛也有非常详细介绍。
