STM32 HAL库 高级定时器输出指定个数PWM实验

本文详细描述了如何使用STM32定时器8的通道1实现2HzPWM信号,控制LED1的亮灭,并涉及了定时器的基础配置、中断服务函数以及GPIO的连接。
摘要由CSDN通过智能技术生成

 实验要求:

通过定时器8通道1实现指定个数PWM输出,用于控制LED1的亮灭

1,确定PWM波的周期/频率,2Hz为例,PSC=7199,ARR=4999

     Tout= ((arr+1)*(psc+1))/Tclk= ((4999+1)*(7199+1))/72000000=0.5s

2,配置输出比较模式为:PWM模式1

      通道输出极性为:高电平有效

      占空比:50%

硬件知识:

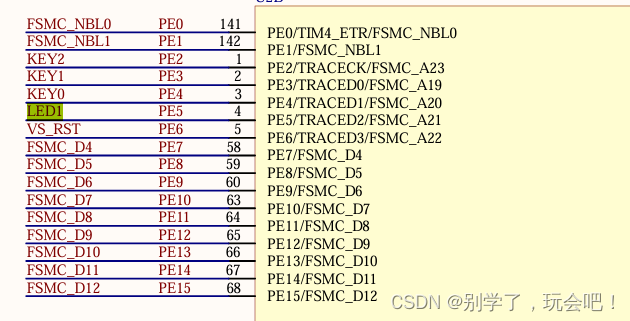

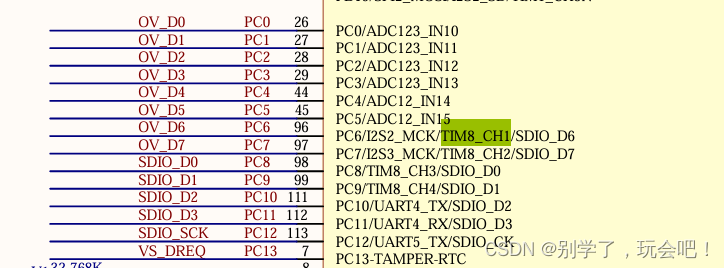

由原理图可知 定时器8通道1 连接在PC6,LED1连接在PE5上,所以要在开发板上用杜邦线将PC6PE5引脚连接起来。

配置步骤:

1,配置定时器基础工作参数

        HAL_TIM_PWM_Init()

2,定时器PWM输出MSP初始化

        HAL_TIM_PWM_MspInit()   配置NVIC、CLOCK、GPIO等

3,配置PWM模式/比较值等

        HAL_TIM_PWM_ConfigChannel()

4,设置优先级,使能中断

        HAL_NVIC_SetPriority()、 HAL_NVIC_EnableIRQ()

5,使能定时器更新中断

         __HAL_TIM_ENABLE_IT()

6,使能输出、主输出、计数器

        HAL_TIM_PWM_Start()

7,编写中断服务函数

        TIMx_IRQHandler()等    HAL_TIM_IRQHandler()

8,编写更新中断回调函数

        HAL_TIM_PeriodElapsedCallback()

 源码

atim.c

#include "./BSP/TIMER/atim.h"

TIM_HandleTypeDef g_timx_npwm_chy_handle;           //定时器8句柄

static uint8_t g_npwm_remain = 0;
//高级定时器TIMX 通道Y 输出指定个数PWM 初始化函数
void atim_timx_npwm_chy_init(uint16_t psc, uint16_t arr)
{
    TIM_OC_InitTypeDef timx_oc_npwm_chy = {0};

    g_timx_npwm_chy_handle.Instance = TIM8;                     //定时器8
    g_timx_npwm_chy_handle.Init.Prescaler = psc;                //定时器分频
    g_timx_npwm_chy_handle.Init.Period = arr;                   //自动重装载值
    g_timx_npwm_chy_handle.Init.CounterMode = TIM_COUNTERMODE_UP;//递增计数模式
    g_timx_npwm_chy_handle.Init.RepetitionCounter = 0;          //重复计数器初始值
    HAL_TIM_PWM_Init(&g_timx_npwm_chy_handle);

    timx_oc_npwm_chy.OCMode = TIM_OCMODE_PWM1;                  //模式选择PWM1
    timx_oc_npwm_chy.OCPolarity = TIM_OCPOLARITY_HIGH;          //输出比较极性为高
    timx_oc_npwm_chy.Pulse = arr / 2;                           //设置比较值
                                                                //设置为arr的一半得到占空比为50%
    HAL_TIM_PWM_ConfigChannel(&g_timx_npwm_chy_handle, &timx_oc_npwm_chy, TIM_CHANNEL_1);

    __HAL_TIM_ENABLE_IT(&g_timx_npwm_chy_handle, TIM_IT_UPDATE);     //使能定时器更新中断
    HAL_TIM_PWM_Start(&g_timx_npwm_chy_handle, TIM_CHANNEL_1);
}
//定时器 PWM输出 MSP初始化函数
void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM8)
    {
     GPIO_InitTypeDef gpio_init_struct;
     __HAL_RCC_GPIOC_CLK_ENABLE();
     __HAL_RCC_TIM8_CLK_ENABLE();

    gpio_init_struct.Pin = GPIO_PIN_6;
    gpio_init_struct.Mode = GPIO_MODE_AF_PP;            /* 推挽式复用 */
    gpio_init_struct.Pull = GPIO_PULLUP;                    /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;          /* 高速 */
    HAL_GPIO_Init(GPIOC, &gpio_init_struct);

    HAL_NVIC_SetPriority(TIM8_UP_IRQn, 1, 3);
    HAL_NVIC_EnableIRQ(TIM8_UP_IRQn);
    }
}
//高级定时器TIMX NPWM设置PWM个数函数
void atim_timx_npwm_chy_set(uint8_t npwm)
{
    if(npwm == 0)
    {
        return ;
    }
    else
    {
        g_npwm_remain = npwm;
        HAL_TIM_GenerateEvent(&g_timx_npwm_chy_handle, TIM_EVENTSOURCE_UPDATE);//软件的更新事件
        __HAL_TIM_ENABLE(&g_timx_npwm_chy_handle);  //使能定时器更新中断
    }
}

//定时器8中断服务函数
void TIM8_UP_IRQHandler(void)
{
    HAL_TIM_IRQHandler(&g_timx_npwm_chy_handle);
}

//定时器更新中断回调函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM8)
    {
        if(g_npwm_remain)
        {
            TIM8->RCR = g_npwm_remain - 1;
            HAL_TIM_GenerateEvent(&g_timx_npwm_chy_handle, TIM_EVENTSOURCE_UPDATE);//软件的更新事件
            __HAL_TIM_ENABLE(&g_timx_npwm_chy_handle);      //使能定时器更新中断
            g_npwm_remain = 0;
        }
        else
        {
            TIM8->CR1 &= ~(1 << 0);             //关闭计数器
        }
    }
}

 atim.h

#ifndef __TIMER_H
#define __TIMER_H

#include "./SYSTEM/sys/sys.h"

void atim_timx_npwm_chy_set(uint8_t npwm);
void atim_timx_npwm_chy_init(uint16_t psc, uint16_t arr);

#endif

 main.c

#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/delay/delay.h"
#include "./SYSTEM/usart/usart.h"
#include "./BSP/LED/led.h"
#include "./BSP/KEY/key.h"
#include "./BSP/TIMER/atim.h"

int main(void)
{
    uint8_t key;
    uint8_t t = 0;

    HAL_Init();                                 /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9);         /* 设置时钟,72M */
    delay_init(72);                             /* 初始化延时函数 */
    led_init();                                 /* 初始化LED */
    key_init();
    usart_init(115200);


    atim_timx_npwm_chy_init(7200 - 1, 5000 - 1);
    atim_timx_npwm_chy_set(5);

    //把PE5设置为输入,避免与PC6冲突
     GPIO_InitTypeDef gpio_init_struct;
     __HAL_RCC_GPIOE_CLK_ENABLE();                                 /* LED0时钟使能 */

    gpio_init_struct.Pin = GPIO_PIN_5;                   /* LED0引脚 */
    gpio_init_struct.Mode = GPIO_MODE_INPUT;            /* 推挽输出 */
    gpio_init_struct.Pull = GPIO_PULLUP;                    /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;          /* 高速 */
    HAL_GPIO_Init(GPIOE, &gpio_init_struct);       /* 初始化LED0引脚 */

    while(1)
    {
        key = key_scan(0);
        if(key == KEY0_PRES)
        {
            atim_timx_npwm_chy_set(3);
        }

        t++;
        delay_ms(10);

        if(t > 50)
        {
            t = 0;
            LED0_TOGGLE();
        }
    }
}
