【Verilog HDL】状态机 - 停车场管理系统

 【2023.11西南交大 数电实验】

具体要求

        设计一个停车场出入口车辆自动检测计数电路。如图 1 所示，用两对光感应器 a
和 b 监测车辆的行动，车身长度大于 a 与 b 之间的距离。当一个物体出现在光感应发
射器和接收器之间时，光被阻断，相应的输出被置位为 1 。通过检测传感器 a 和 b 的
信号，确定是否有车辆进入或驶出停车场。（西南交通大学数电实验，笔者实验已被验收）

设计思路

         FSM状态机思考过程：

（1）输入： 检测传感器a,b

（2）输出：是否有车出或入，变量设为Y

（3）状态：状态的设计方法比较多样，可以采用Moore也可以用Mearly，笔者将以后者进行介绍。状态分为7种

S0：a,b都没有反应 0 0

（进入状态）S1：a,b显示为1 0   S2：1 1    S3：0 1

（出去状态）S4：0 1       S5：1 1     S6：1 0

代码实现

       这道题目本身不难，笔者认为考点在于如何将两种状况分开考虑并且建立在同一个FSM中以及如何判断干扰。

如何将两组状态分开考虑

       二者状态的分歧点在于初始状态S0之后的输入，如果是10就是进入，如果是01就是出（不考虑干扰）所以在cs == 00 时把状态进行划分，进入S1就意味着是进车，S4就是出车，这样就将两组状态连接在了一起。

如何判断干扰

        这边要先申明一下，因为这仅仅只是一个简化的管理系统，所以不能做到比较完善的去干扰能力，思维比较严谨的小伙伴们可以先不去想太深。这边只考虑一辆车子的前进、停住不动和倒退，以及一个人的经过。

 行人的经过

        以进入为例，行人经过时，信号是这样的：00 10  00  01  00

        而对比车子的进入：00  10  11  01  00，中间存在 00的情况，那么只要判断处在状态10  01的时候，如果下一次出现的是00（处在状态10  01的时候），就可以判断是行人而退回到S0的状态。

 车子的进与不进

        因为处在不同的状态（前进属于正常状态就暂且不说）后退与停滞所需要做的操作其实是一样的，所以以进车时的S2 (11)状态为例，如果此时我检测到是 11说明车子没有发生移动，那么ns = S2（不变）；如果我检测到是10说明车子回退了，那么ns = S1（回到上一个状态）。其他的情况下都是同理的。

以上便是我们对干扰的讨论，代码奉上

module test6_2022116384(ledin,cnter,clk,dout,seg,clr);
input [1:0]ledin;
input clk,clr;
output reg [3:0]cnter;//用来计数当前车库的车辆数
output reg [6:0]dout;//控制7段数码管内的7个管子
output [7:0] seg = 8'b00000001;// 控制8个7段数码管的显示
reg [2:0] ns,cs; // 次态和现态
parameter s0 = 3'b000,s1 = 3'b001,s2 = 3'b010,s3 = 3'b011,s4 = 3'b100,s5 = 3'b101,s6 = 3'b110;//7个状态

always @(posedge clk,negedge clr)
begin
       if(~clr) //对当前的状态置零
		 cs <= s0;
		 else
       cs <= ns;//更新状态
end

always @(*)
begin
       case(cs)
	s0: if(ledin == 2'b10) ns = s1;//进了车
		 else if(ledin == 2'b01) ns = s4;//出了车
		 else ns = s0;//其他情况的都是干扰

	s1: if(ledin == 2'b11) ns = s2;//如果车身把两个信号都挡到了就是前进了一个状态
	    else if(ledin == 2'b10) ns = s1;//不动
	    else ns = s0;//00有两种情况，行人干扰和汽车回退 01也可能是行人因为车身长

   s2: if(ledin == 2'b01) ns = s3;//车尾到b，要前进一个状态
	    else if(ledin == 2'b10) ns = s1;//车子往回退
		 else if(ledin == 2'b11) ns = s2;//不动
		 else ns = s0;//00,基本上就是行人的干扰了（从11 -> 00车子肯定做不到)

	s3: if(ledin == 2'b00) ns = s0;//车身全部过去，要计数了
	    else if(ledin == 2'b11) ns = s2;//往回退 **也可能是后方又来了一辆车，同时挡信号
		 else if(ledin == 2'b01) ns = s3;//不动
		 else ns =s0;//10，车子做不到，肯定是干扰

	s4: if(ledin == 2'b11) ns = s5;
	    else if(ledin == 2'b01) ns = s4;//不动
	    else ns = s0;

	s5: if(ledin == 2'b10) ns = s6;
	    else if(ledin == 2'b01) ns = s4;//回退
		 else if(ledin == 2'b11) ns = s5;//不动
		 else ns = s0;

	s6: if(ledin == 2'b00) ns = s0;
	    else if(ledin == 2'b10) ns = s6;//不动
		 else if(ledin == 2'b11) ns = s5;//车子往回走
		 else ns = s0;

	default: ns = s0;
		 endcase
end

always @(posedge clk)
begin
       if(ledin == 2'b00 && cs == s3) //如果是进车状态下，到了s3并且下一次的输入是00
		 begin
		        if(cnter < 4'd9)//不超过10
			     cnter <= cnter + 1;//车库车辆加一
				  else cnter = 0;
		 end
		 else if(ledin == 2'b00 && cs == s6)
		 begin
		        if(cnter > 0)//在车库不空的情况下就减一
				  cnter <= cnter - 1;
		 end
end

always @(*)//控制7段数码管
begin
       case(cnter)
		 4'd0: dout = 7'b0111111;
		 4'd1: dout = 7'b0000110;
		 4'd2: dout = 7'b1011011;
		 4'd3: dout = 7'b1001111;
		 4'd4: dout = 7'b1100110;
		 4'd5: dout = 7'b1101101;
		 4'd6: dout = 7'b1111101;
		 4'd7: dout = 7'b0000111;
		 4'd8: dout = 7'b1111111;
		 4'd9: dout = 7'b1101111;
		 endcase
end

endmodule


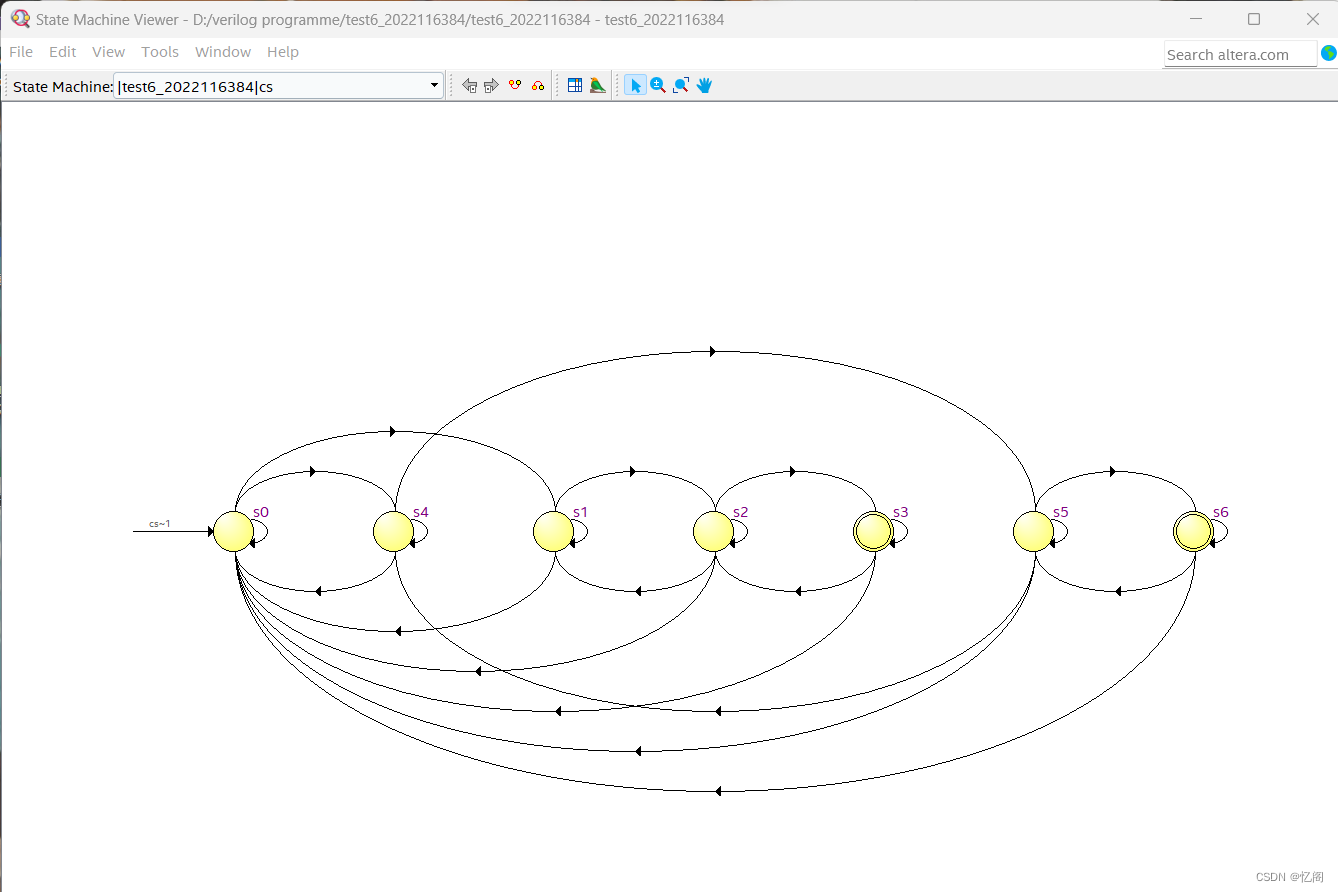

上板子！

以下视频是笔者在实验室实录的，感兴趣的小伙伴可以看看哦！

车辆管理系统

感谢观看！
