基于ROM的HDMI图像显示

以十色彩条作为背景，将存储于ROM中的图片显示在HDMI的显示器的中心位置。图片分辨率为100*100

1. 图片预处理：我们用来存储图片的ROM是通过调用IP核，利用FPGA片上资源生成只读存储器，但是FPGA片上资源有限，生成ROM的存储空间也会受限，储存于ROM的图片大小也会收到限制。本次实验显示图片的分辨率为100x100，色彩格式为RGB888，存储于ROM所占空间为100x100x24=240000bit=234kbit；

ROM作为只读存储器，在进行IP核设置时需要指定初始化文件，即写入存储器的图片数据，图片要以规定的格式才能正确写入ROM，这种格式就是DAT文件

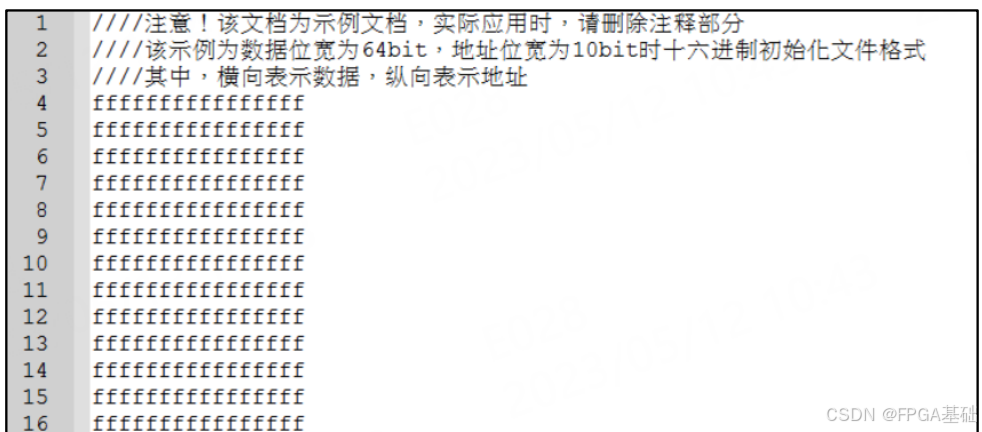

若存储数据量较小，我们可以参照上图，手动写入数据。但如果存储量较大，可以使用Matlab软件将图片转化为dat文件，具体步骤如下。

        1. 调整图片大小

考虑到ROM存储空间大小的问题，要注意图片的大小，大小可以使用电脑自带的画图工具进行调整

        2. 使用Matlab软件将图片转换为DAT文件

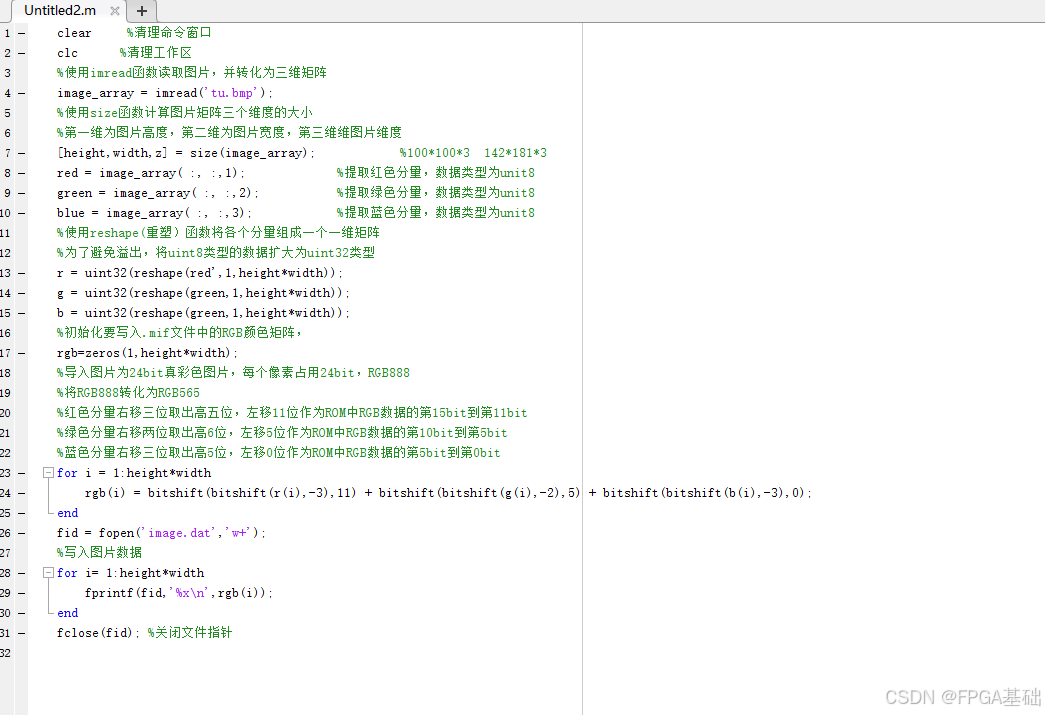

首先在工程目录下新建一个MATLAB文件夹，将调整好大小的图片复制到文件夹下。打开Matlab软件，新建一个*.m的脚本文件，保存到matlab文件夹中，然后在脚本文件中写入代码。代码编写完成并保存，运行脚本文件后，会在Matable文件夹下生成一个DAT文件，在调用IP核生成ROM时，将生成的DAT文件导入即可，注意ROM的深度一定要大于等于图片包含像素点个数。
