【基于Prescan + Matlab/simulink的图像识别红绿灯与自动刹车控制系统】场景、车辆、红绿灯设置 | 图像识别 | 红灯检测 | 自动刹车 | 仿真测试| 全过程图文by.Akaxi

目录

一、场景与任务

二、实现步骤

2.1 场景搭建

2.2 车辆设置

2.3 红绿灯设置

2.4 图像识别之红灯检测

2.5 自动刹车控制模块

2.6 仿真测试

2.6.1 停在停止线前

2.6.2 刚好停在停止线

2.6.3 超出停止线

三、更多信息


最终效果:

bilibili视频演示:

基于Prescan+Matlab-simulink的图像识别红绿灯与自动刹车控制系统

prescan工程文件.pex和matlab.cs在本文末

------------------------全文5762字70图一步一步完成大约耗时3h------------------------

一、场景与任务

使用摄像头数据实现红灯停、绿灯行

场景:

具有一个十字路口,水平方向向左延伸200米。主车停止于左侧,并以一定的油门值T开始往右行驶。主车上安装有摄像头,并能拍摄到红绿灯。十字路口的红绿灯按照一定规律变化(绿灯:G秒、黄灯O秒、红灯R秒),初始情况下是绿灯。

任务:

通过图像处理的方式判断摄像头采集到的图片中是否有红灯,如果检测到红灯,请根据当前的车速和红灯图形大小(半径S个像素,代表距离停止线的远近),做出是否踩刹车的决策,以及刹车力度(B),使得车辆能够在停止线前停下。请不断调整参数,获取一些参数组合(包括T、S、B),使得在红灯亮起后,车辆刚好能够停在停止线前。

二、实现步骤

2.1 场景搭建

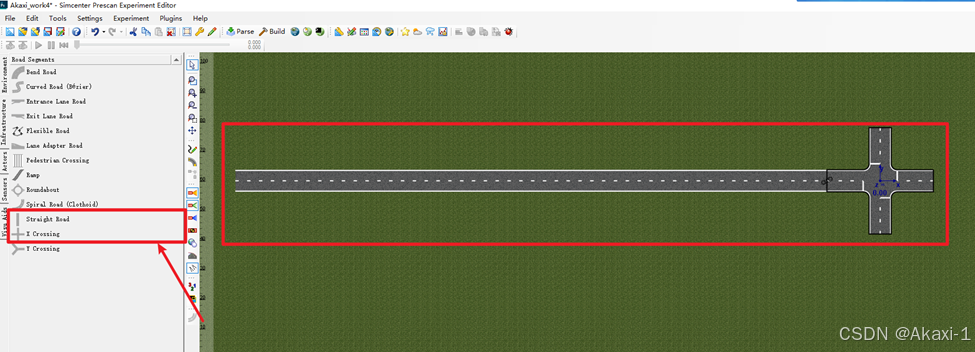

搭建一个十字路口,水平方向向左延伸200米,主车停止于左侧,

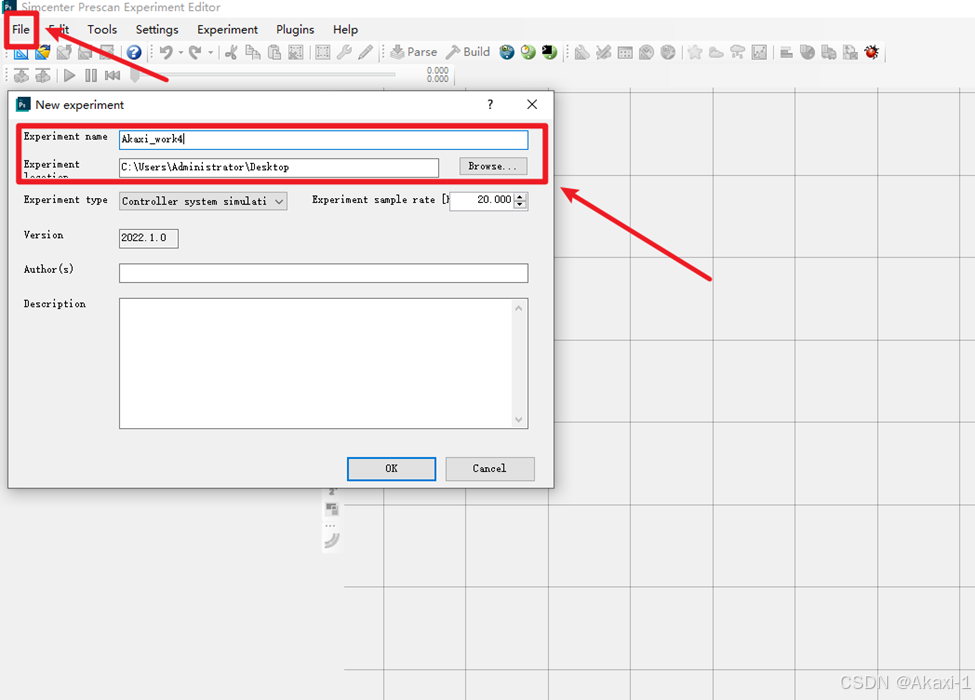

新建一个工程文件akaxi_work4,开始搭建基础的场景

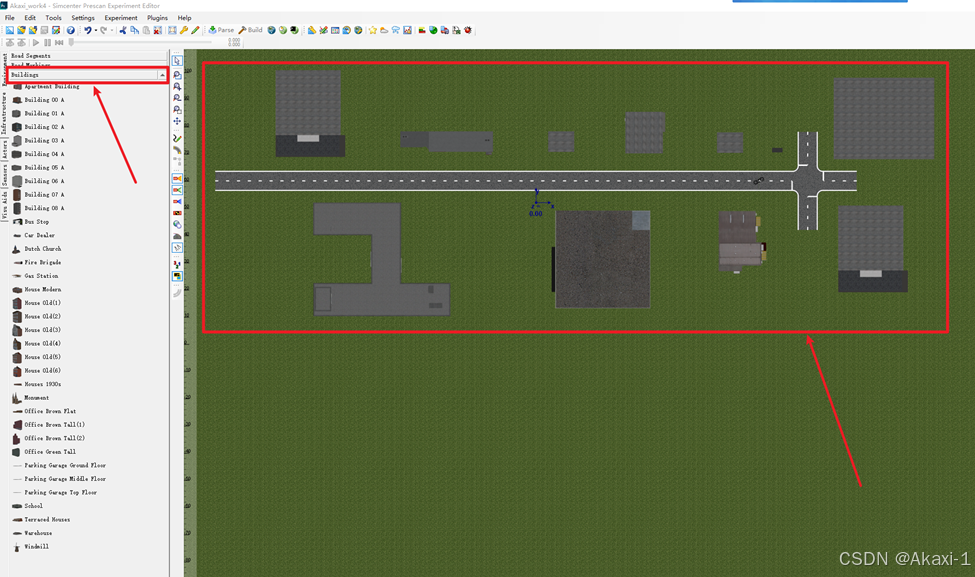

设置一个十字路口,并且水平方向向左延伸200米,并且为了后续工作的可视化,为场景设置一些基础的建筑物作为参考

 随机搭建一条道路如上图所示

(后面为了简化识别到的物体又去除了这些建筑物~)

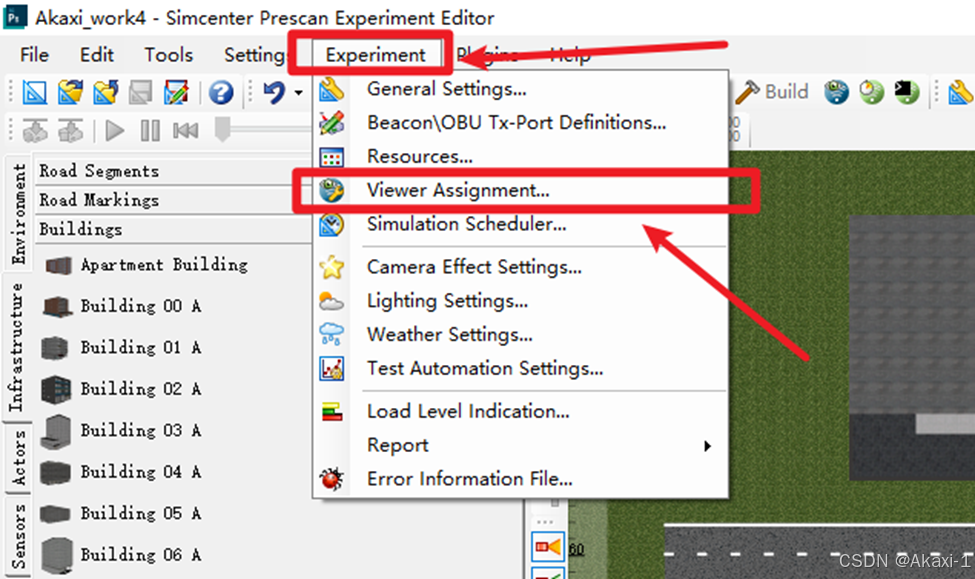

然后设置viewer:

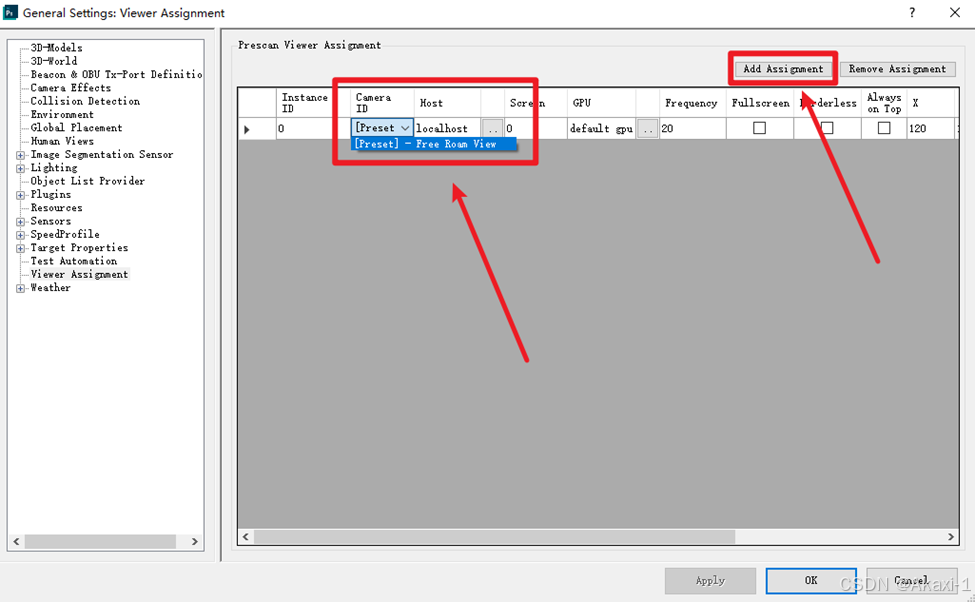

点击添加一个全局视角的观察者,为后续可视化做准备:

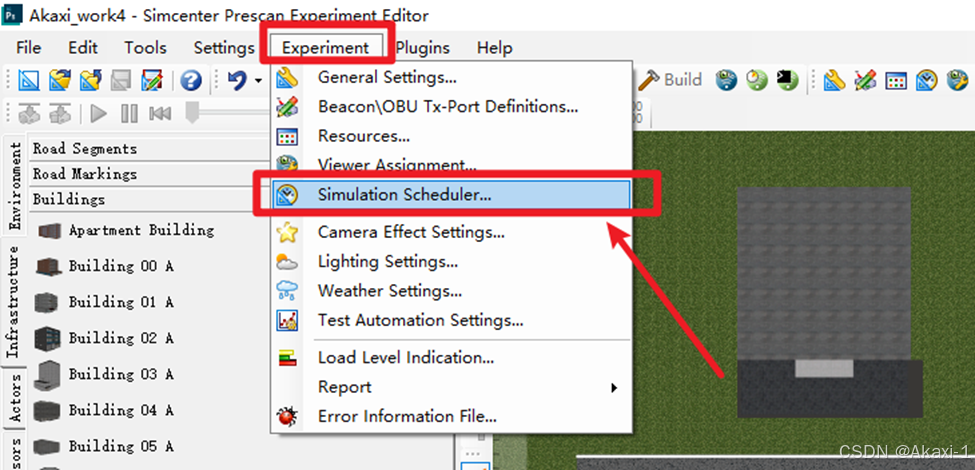

同样的在实验下拉栏选择仿真设置

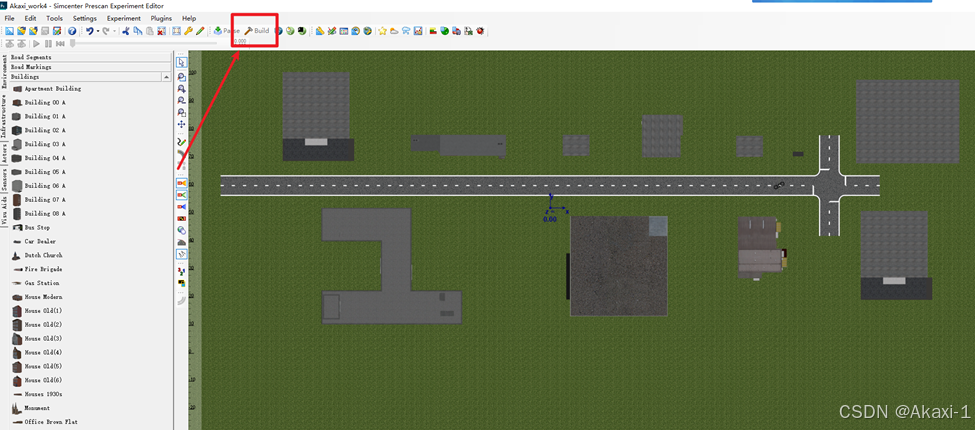

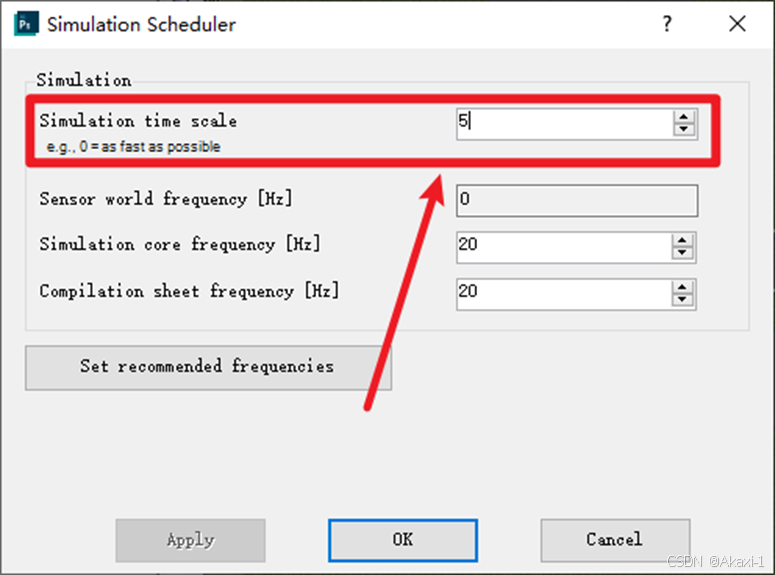

将仿真时刻改为5,然后build:

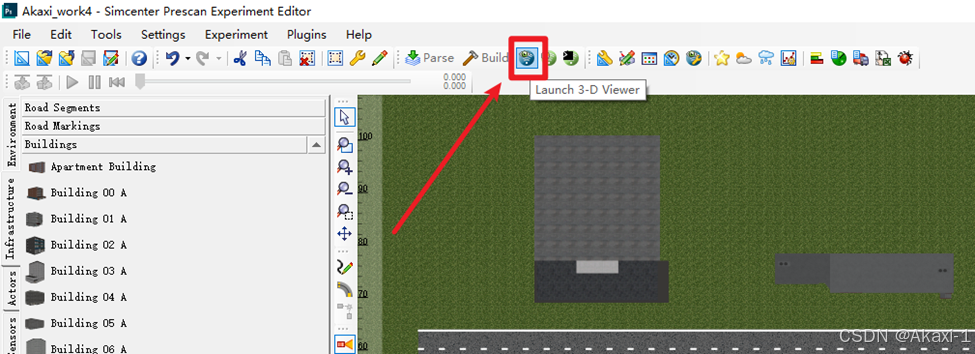

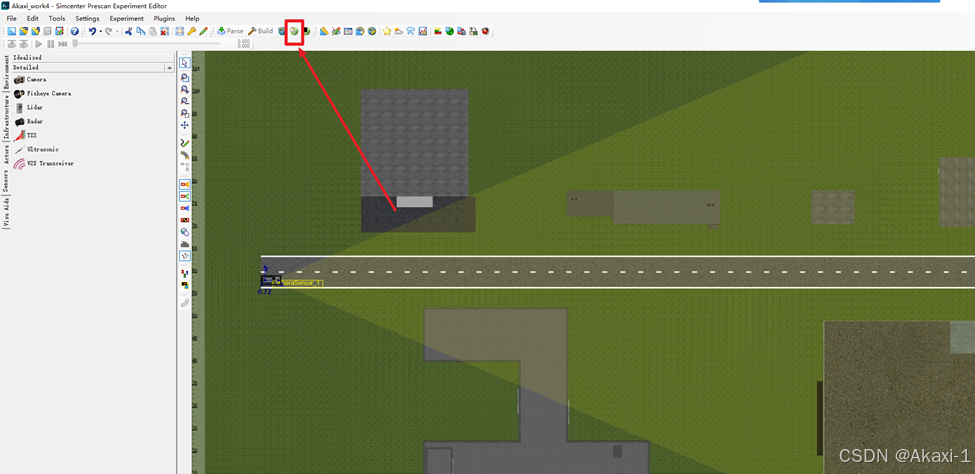

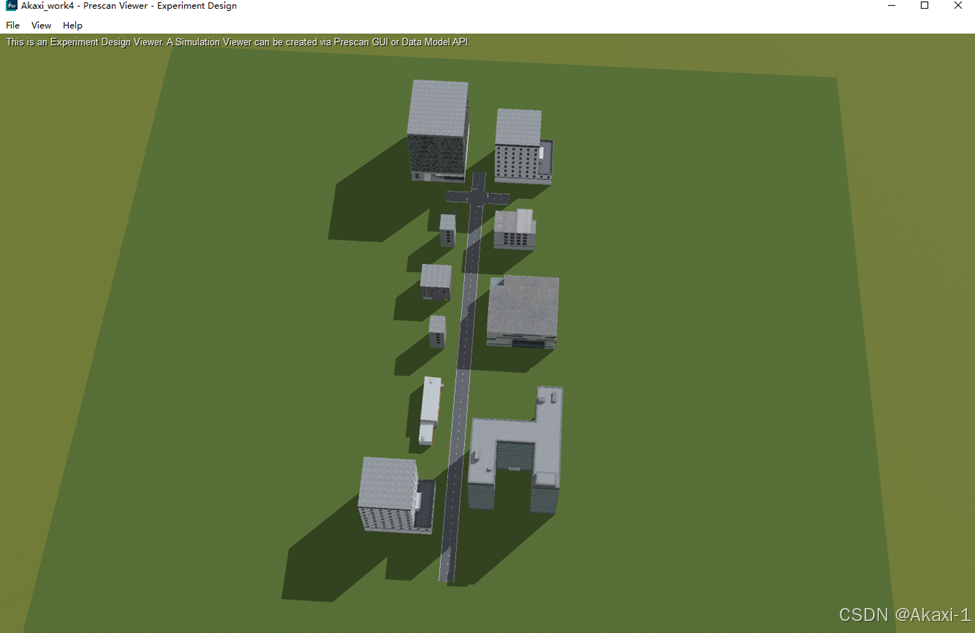

然后点击prescan的3D查看器:

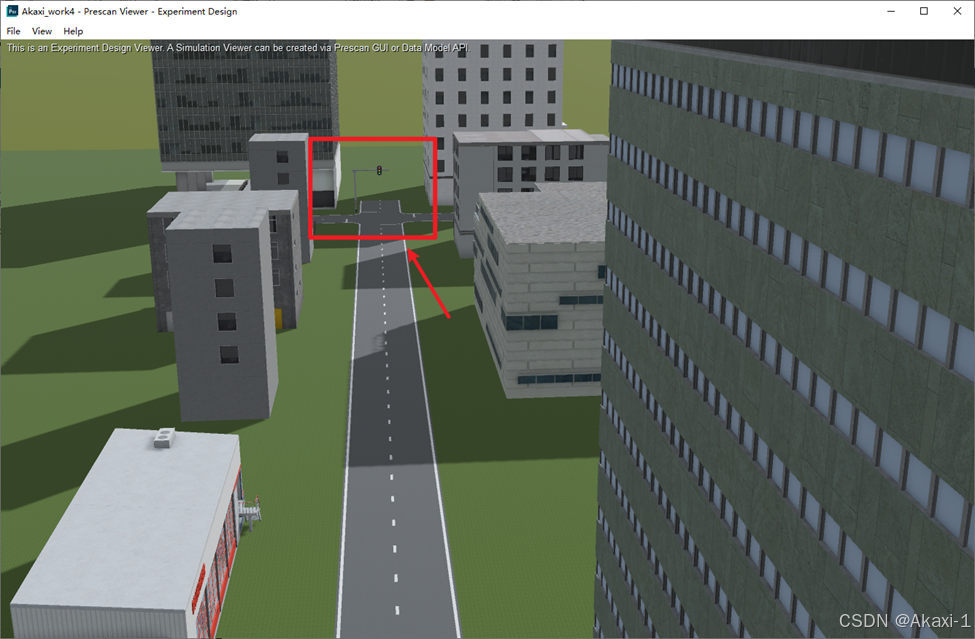

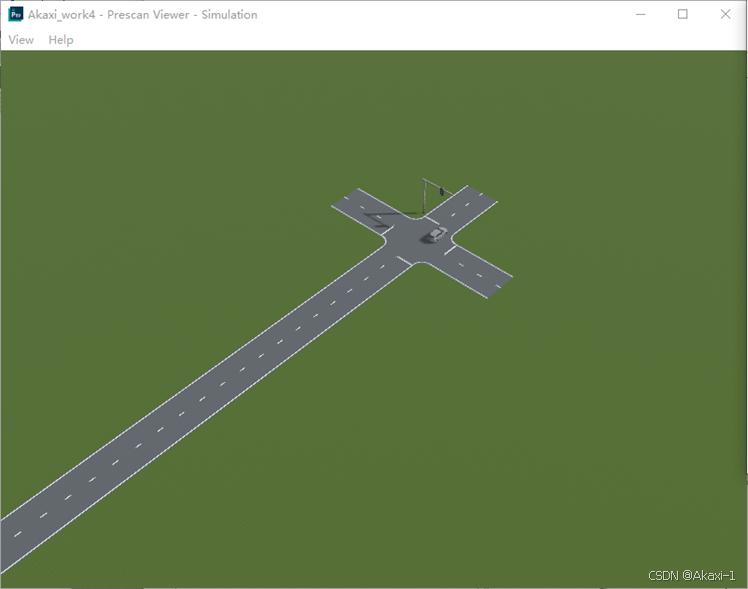

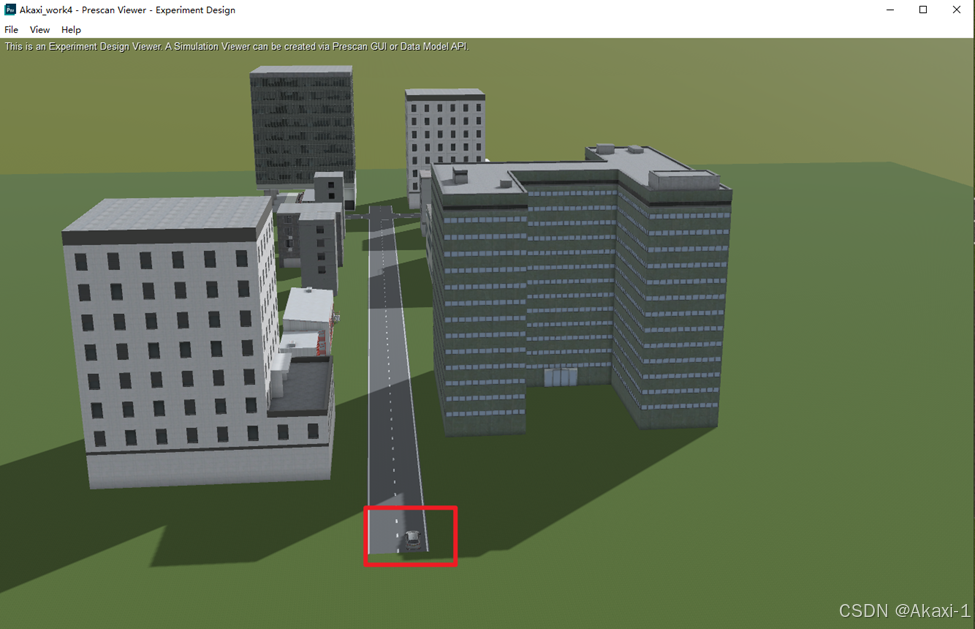

就可以看到我们搭建的场景啦~

2.2 车辆设置

【需求】主车停止于左侧,并以一定的油门值T开始往右行驶。主车上安装有摄像头,并能拍摄到红绿灯。

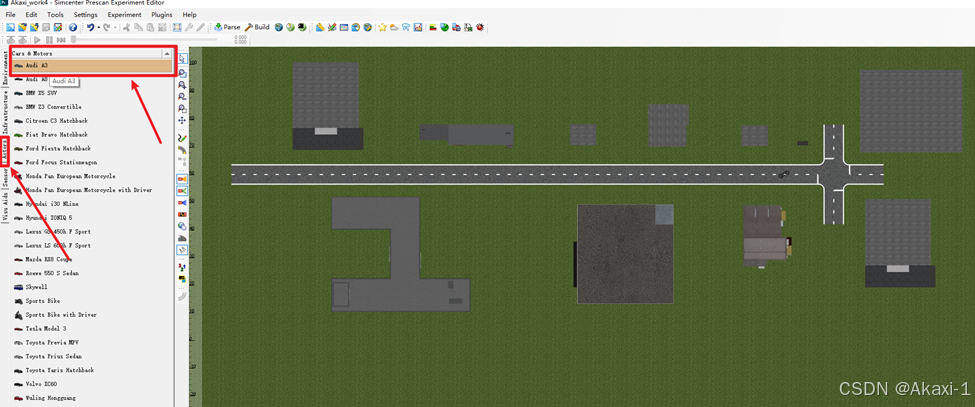

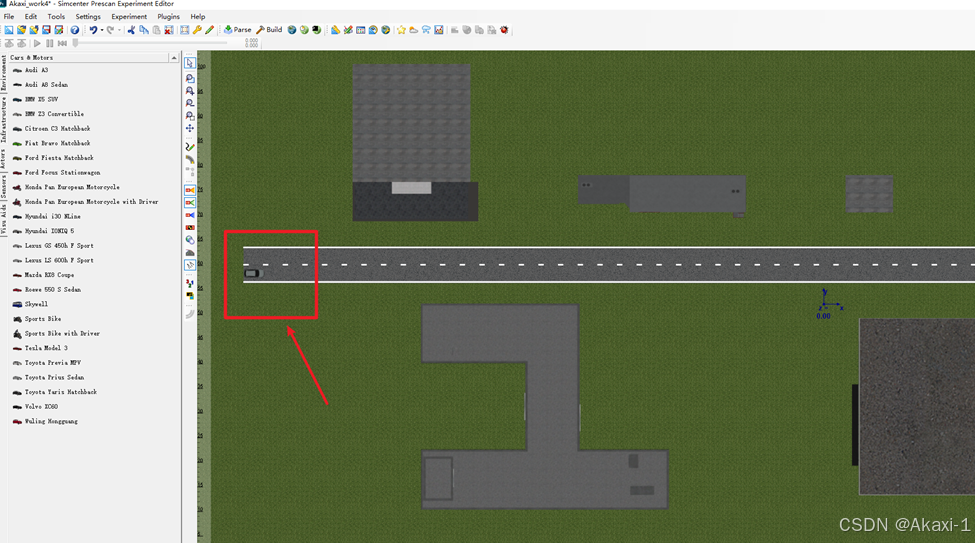

我们在actors中选择我们的奥迪A3作为实验车辆,拖拽到道路最左侧:

然后给车辆安装摄像头:

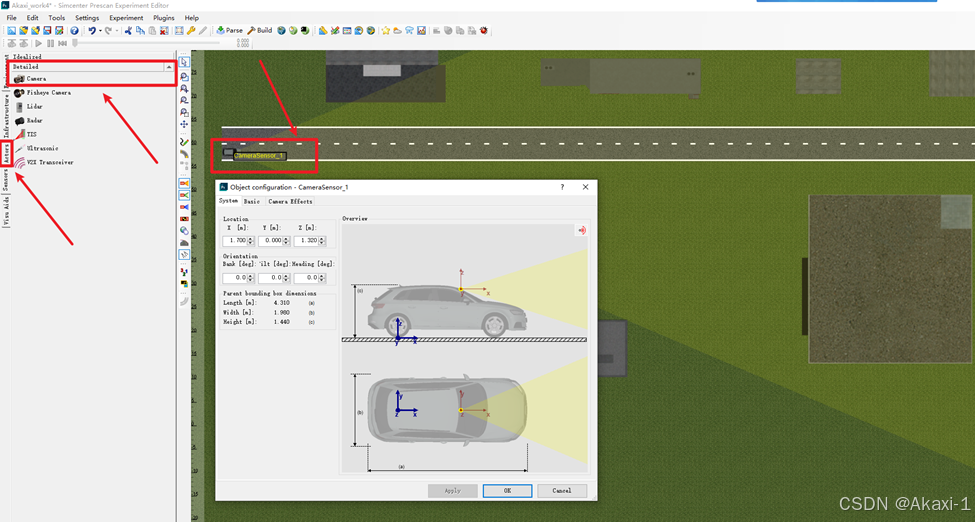

在Detild选择摄像头并且拖拽到车辆上,这里先不需要设置什么,如果右面有需要再设置就好,点击OK

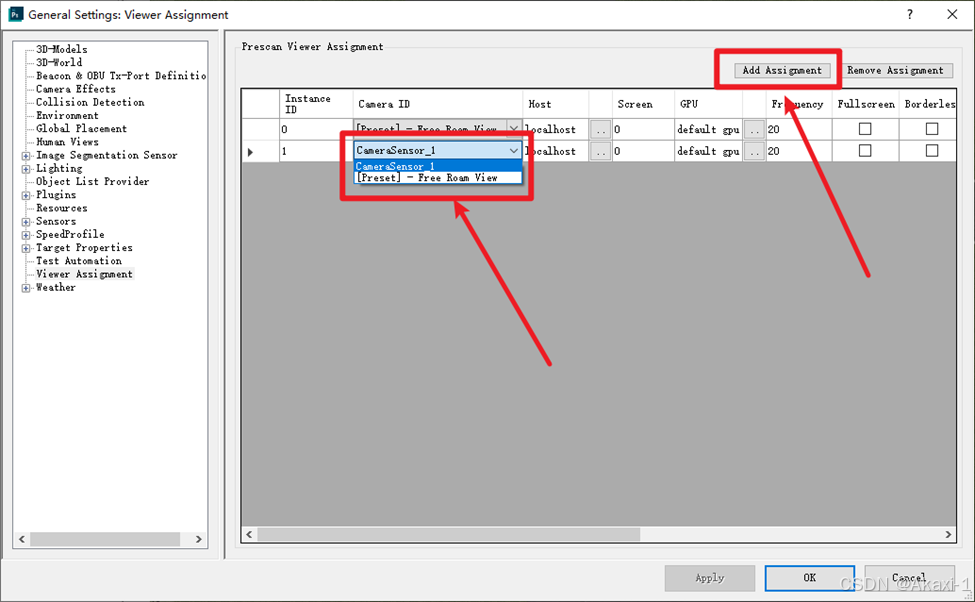

同样的我们需要给摄像头也设置一个观察者

接下来为了实现车辆以一定的油门值T开始往右行驶,我们需要给车辆设置模型:

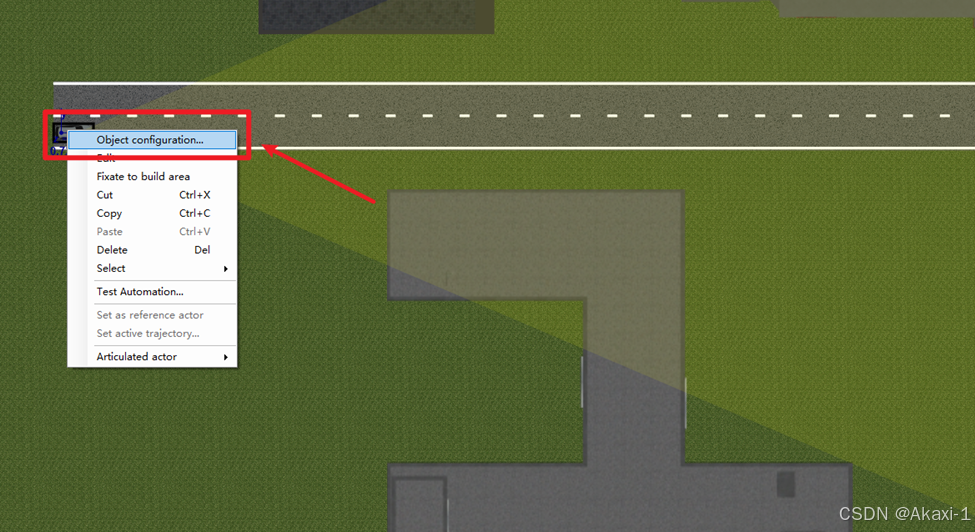

点击车辆,鼠标右键选择object configuration

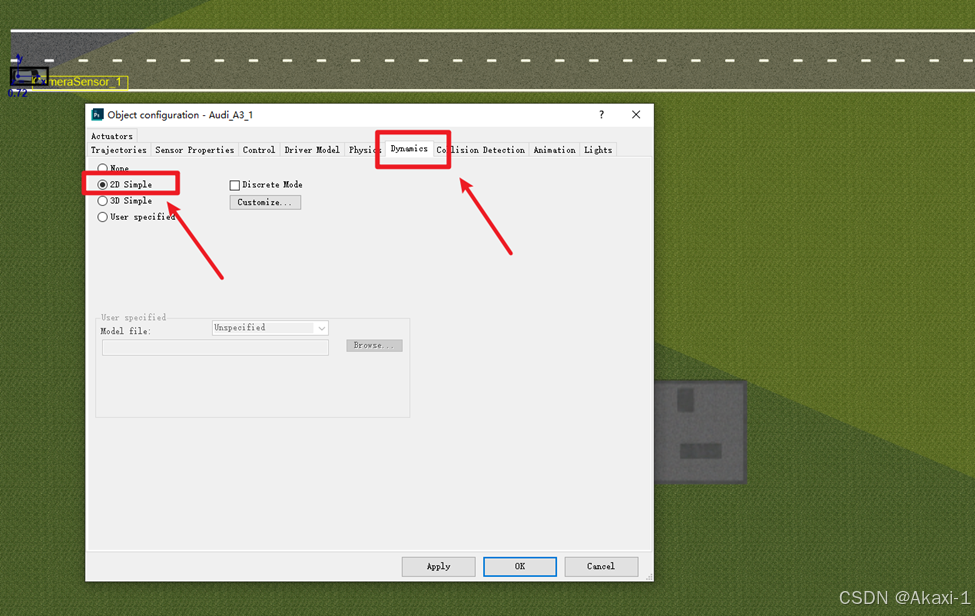

点击dynamic后选择车辆为2D Simple,选择Apply应用,记得重新build哦

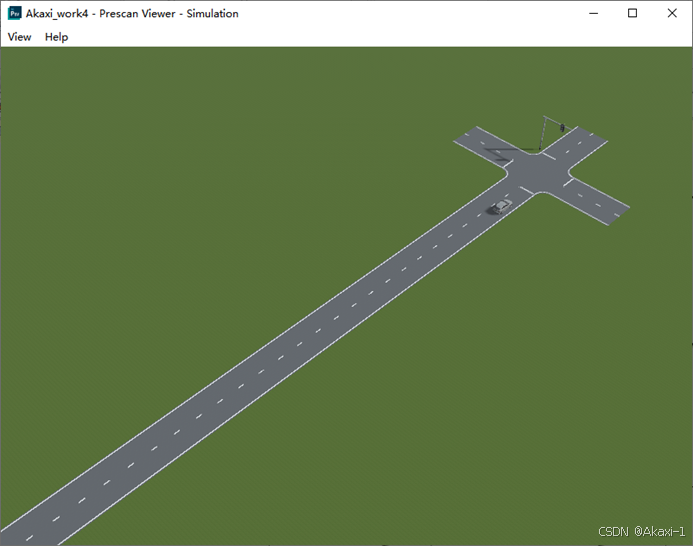

可以看到我们车辆停在最右侧了:

接下来我们去到matlab simulink:

点击这个图标

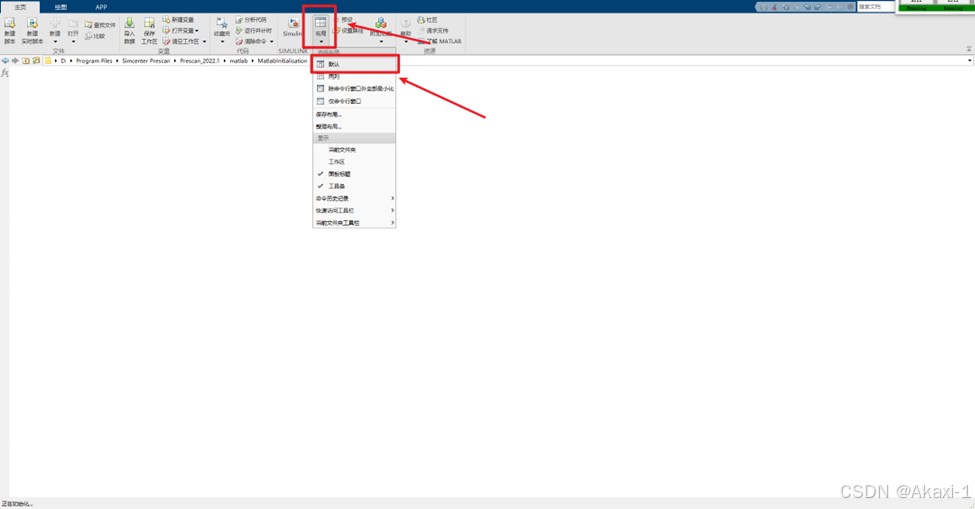

在弹出的matlab界面选择布局为默认

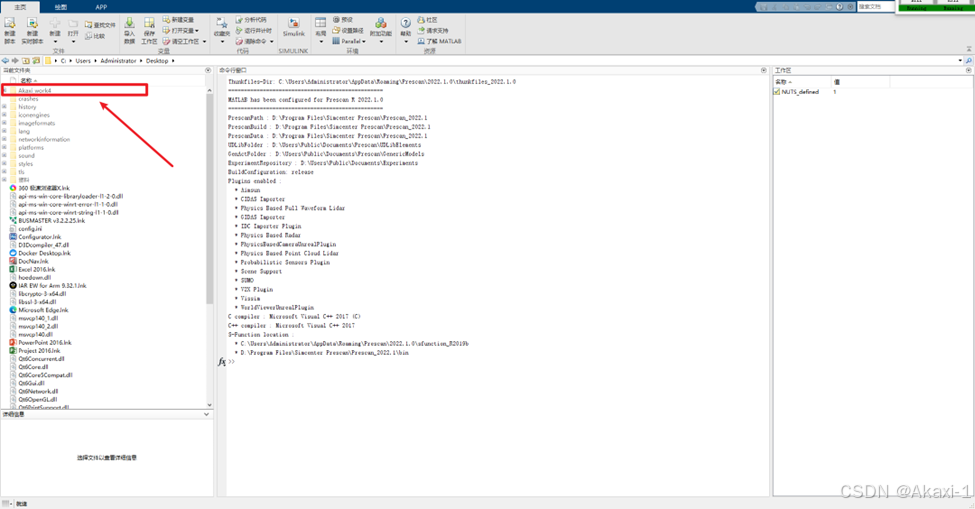

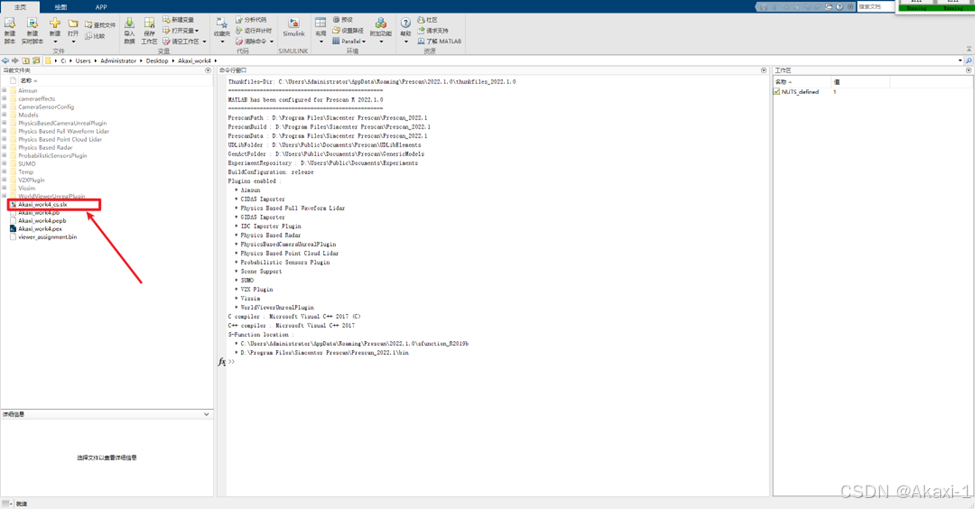

双击我们创建的Akaxi_work4文件夹,进入到工作空间

此界面便是我们的工作空间

双击Akaxi_work4_cs.slx进入simulink(这里初始化需要一点时间)

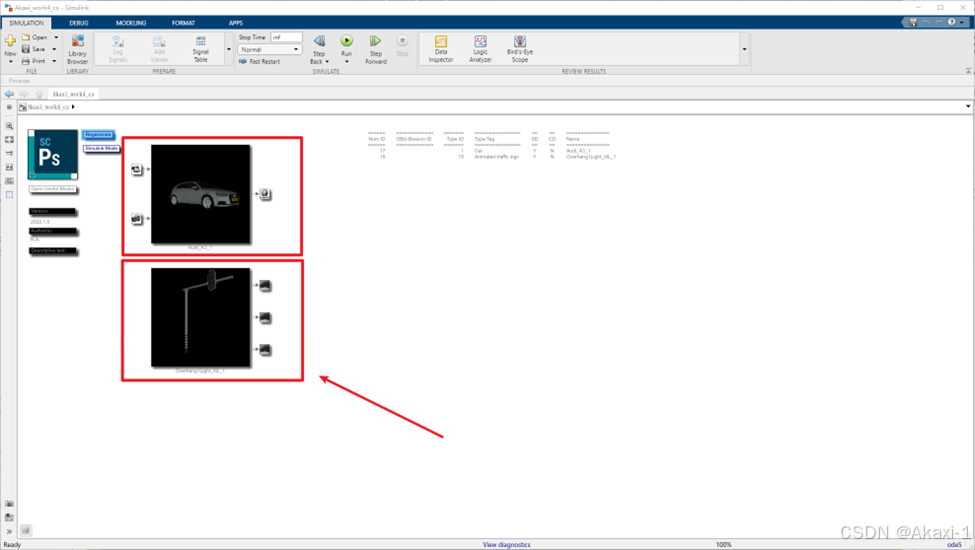

可以看到simulink出现了我们设置的车辆,双击车辆进入:

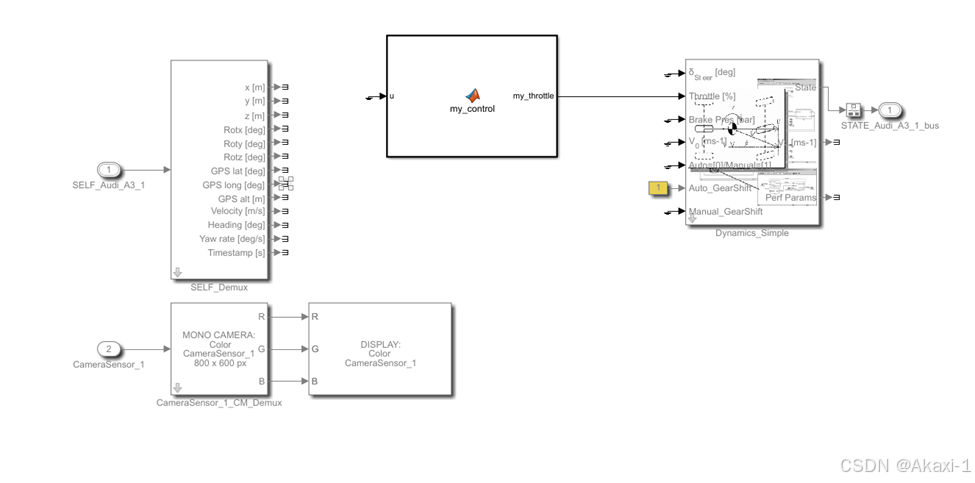

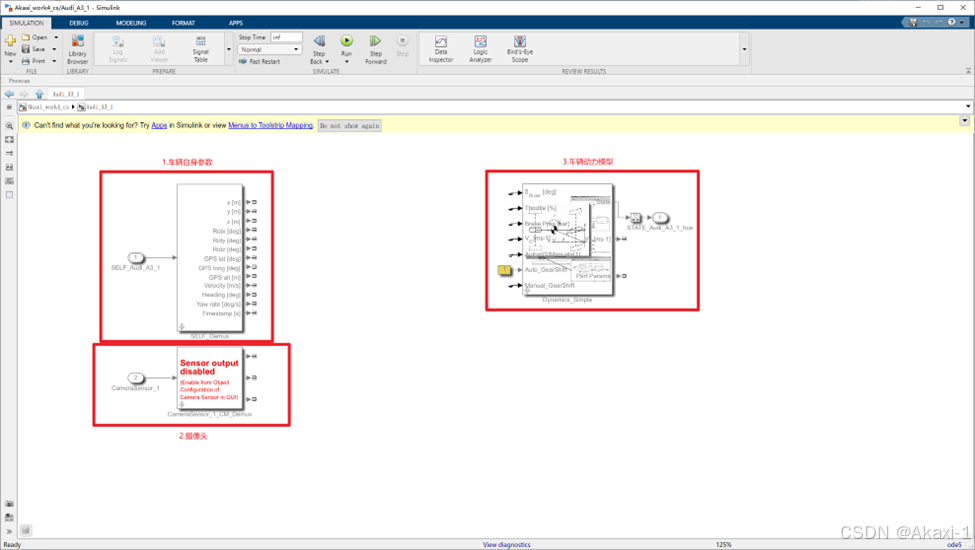

可以看到有3个模块,分别是车辆自身的参数,摄像头输出,车辆的动力学模型

为了使车辆以一定的油门值T开始往右行驶,我们添加一个matlab函数:

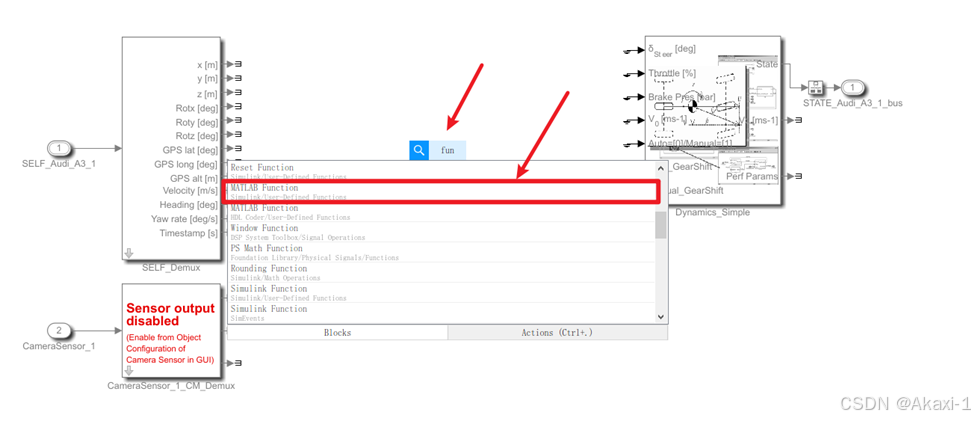

双击空白处唤起搜索simulink,然后在搜索框输入fun,找到MATLAB Function:

如图:

双击函数模块:

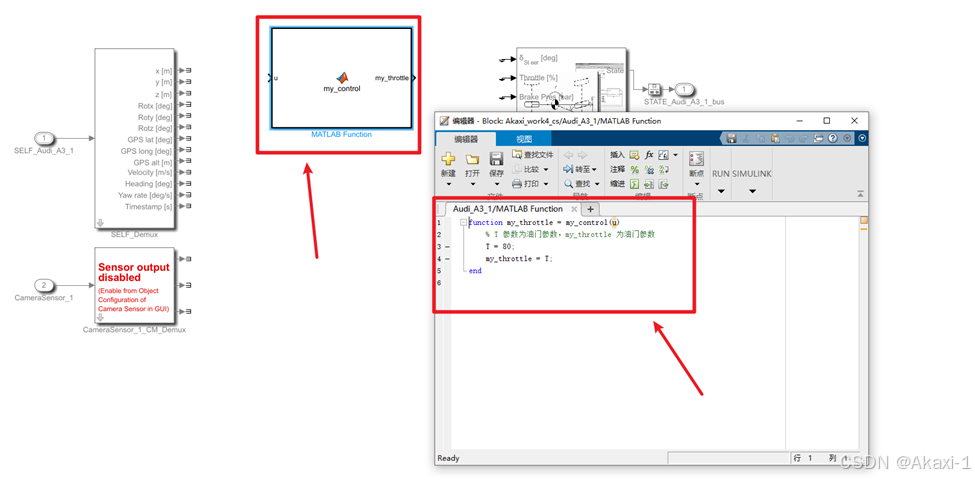

然后在弹出的编程界面写一下代码,这里先给车辆油门一个固定的参数T,并且设置为80,之后都是可以更改的哈:

function my_throttle = my_control(u)
    % T 参数为油门参数,my_throttle 为油门参数
    T = 80;
    my_throttle = T;
end

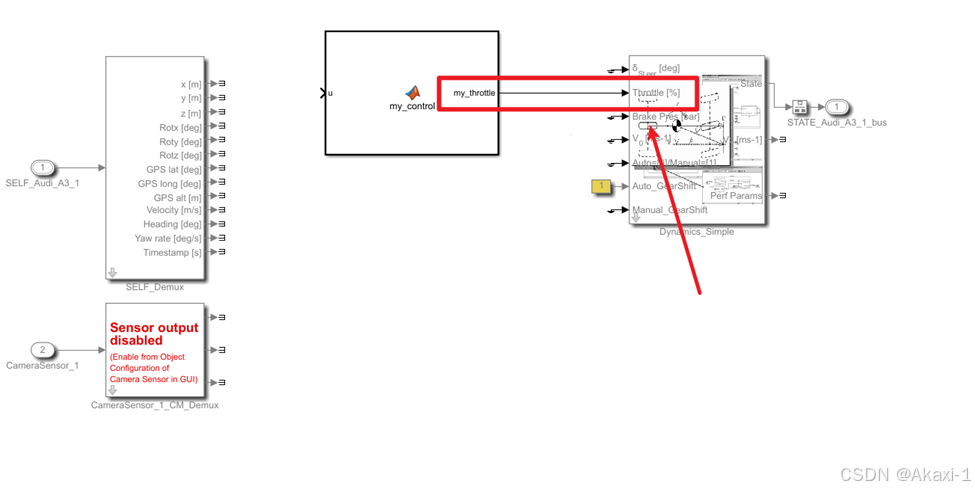

随后把函数的输出my_throttle和车辆动力学模块的Throttle连接

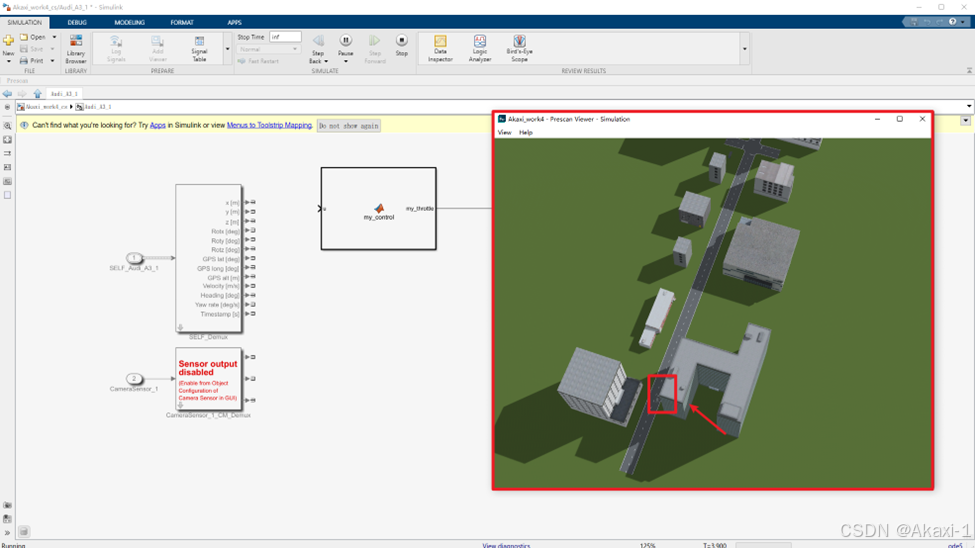

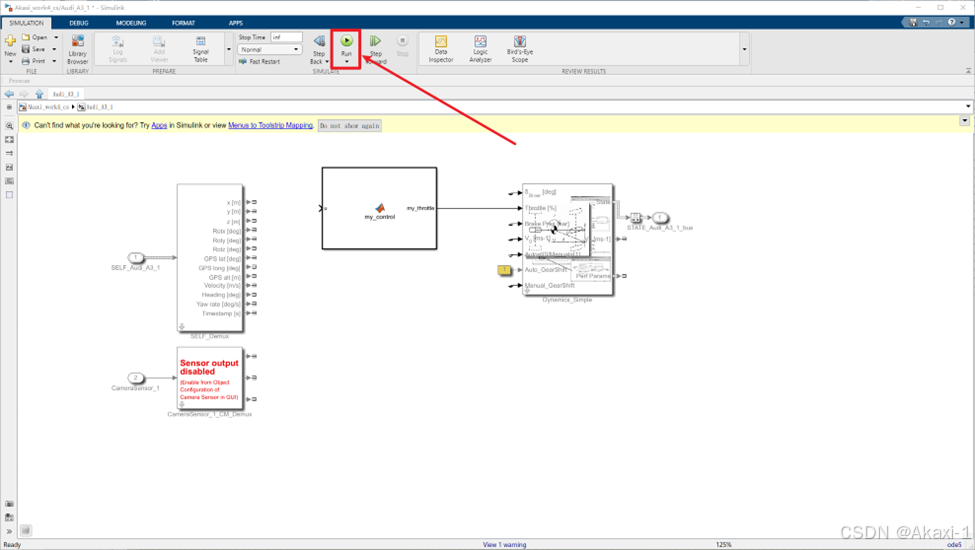

连接完成后点击Run开始仿真运行:

在弹出的仿真界面,可以看到车辆以我们设置的油门参数T(这里为T=80)在直道上面跑:

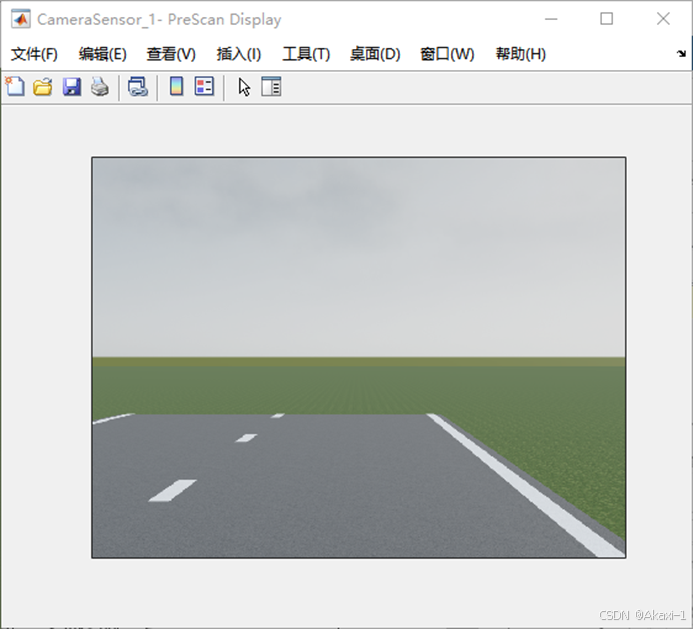

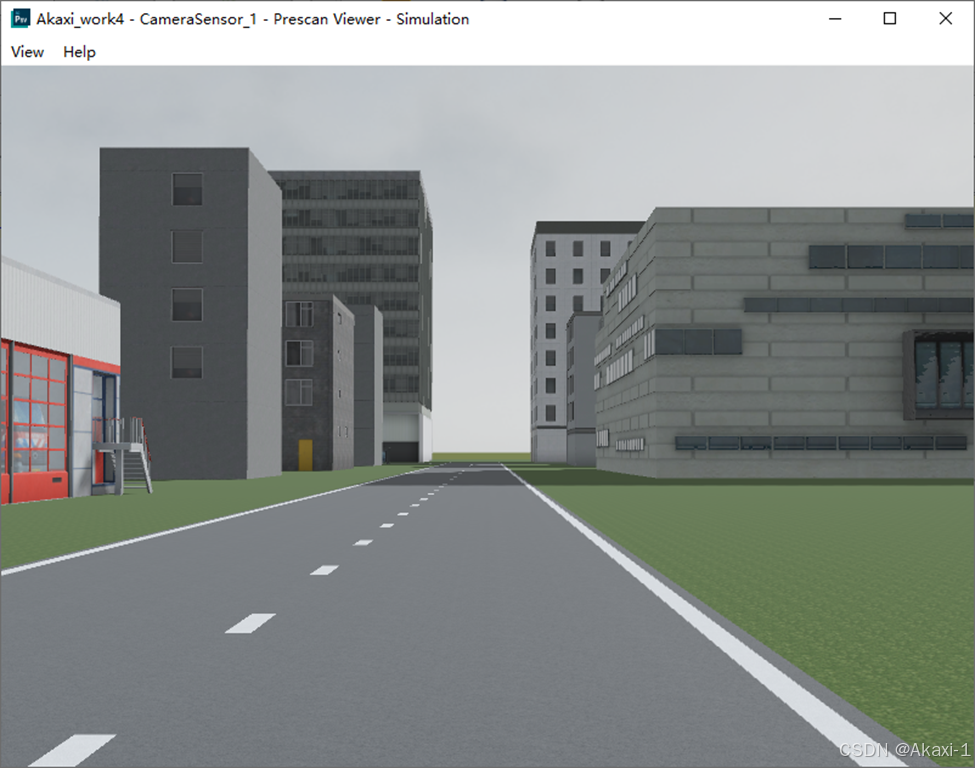

并且可以看到摄像头的动态输出:

至此车辆设置部分结束啦~

2.3 红绿灯设置

十字路口的红绿灯按照一定规律变化(绿灯:G秒、黄灯O秒、红灯R秒),初始情况下是绿灯。

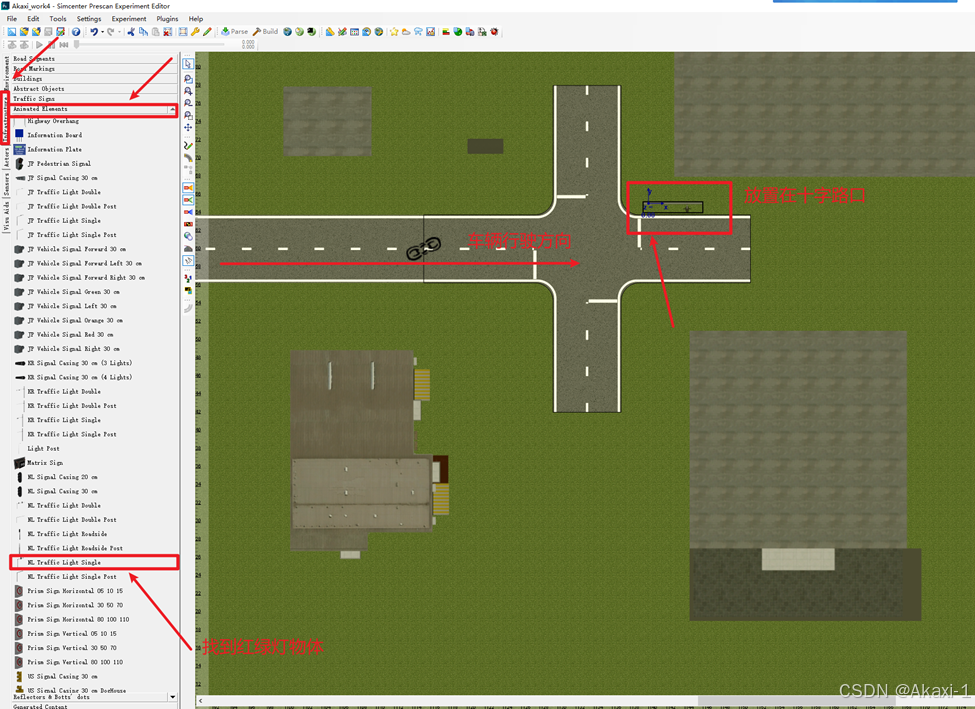

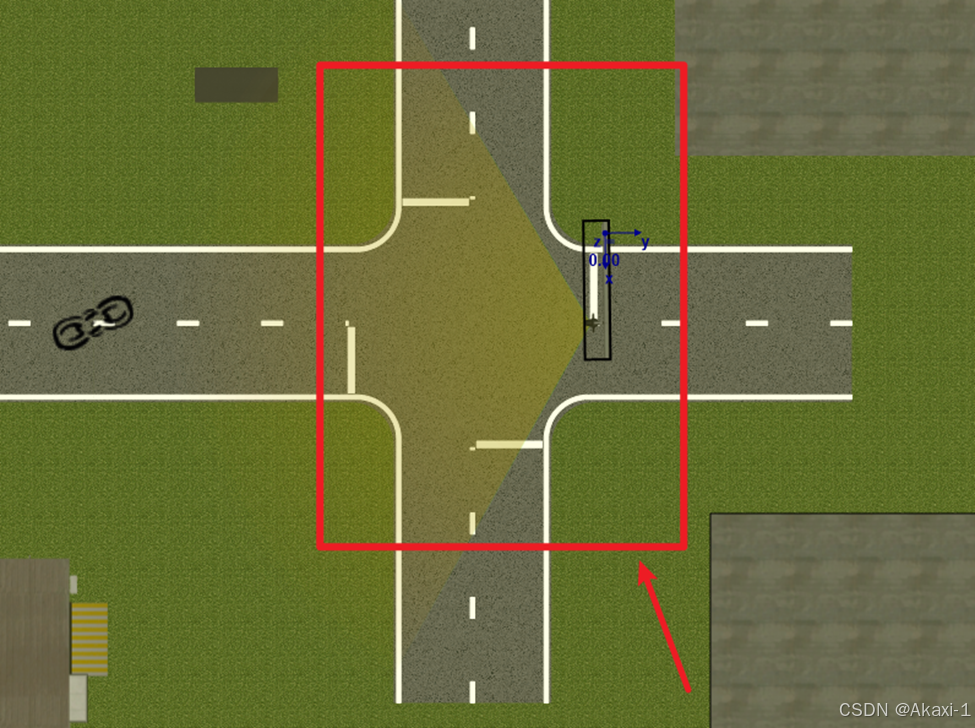

在prescan找到红绿灯,拖拽防止在十字路口,一般来说在真实的交通场景在,红绿灯放置位置应该是在车辆行驶方向的十字路口的对侧。

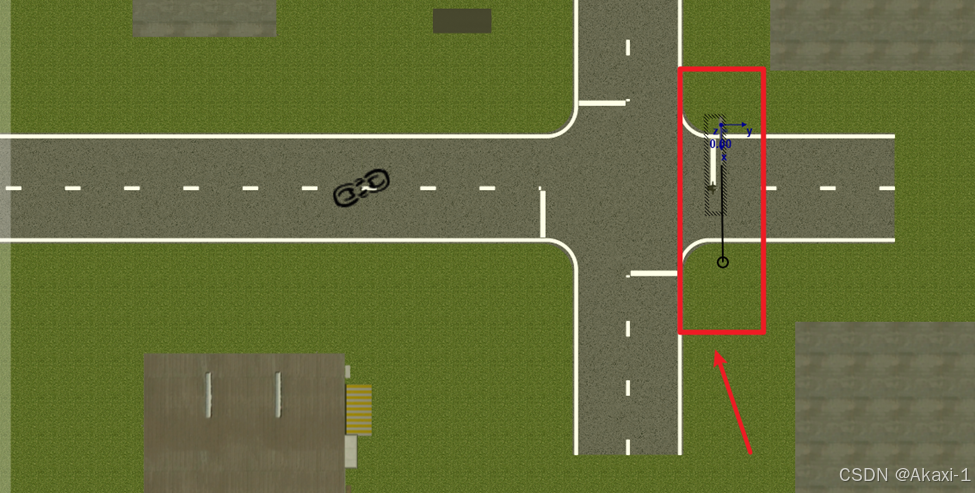

双击红绿灯,拖拽出现的圆圈,将红绿灯的方向调整一下,面对我们的车辆

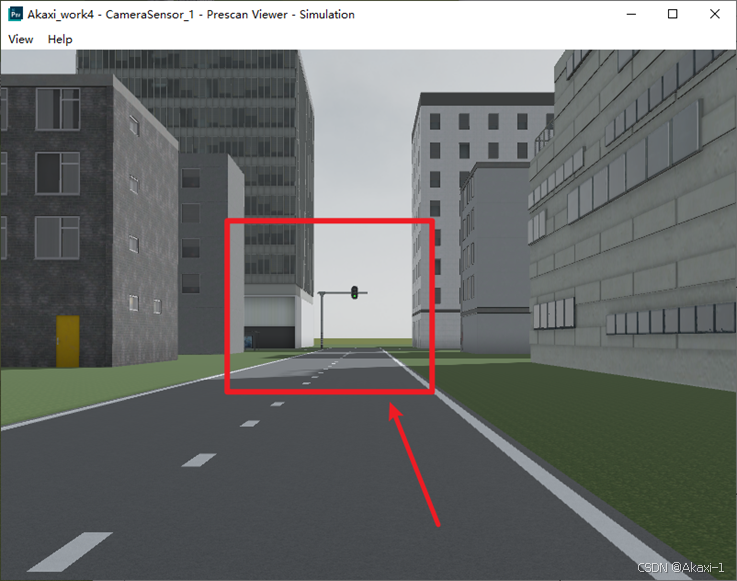

Build后,在3D viewer看到红绿灯正确放在了十字路口,但是红绿灯并没有亮起来,接下里我们便要打开红绿灯显示,并且还要在simulink编写函数让红绿灯模块按照规律进行显示~

右键红绿灯进行设置

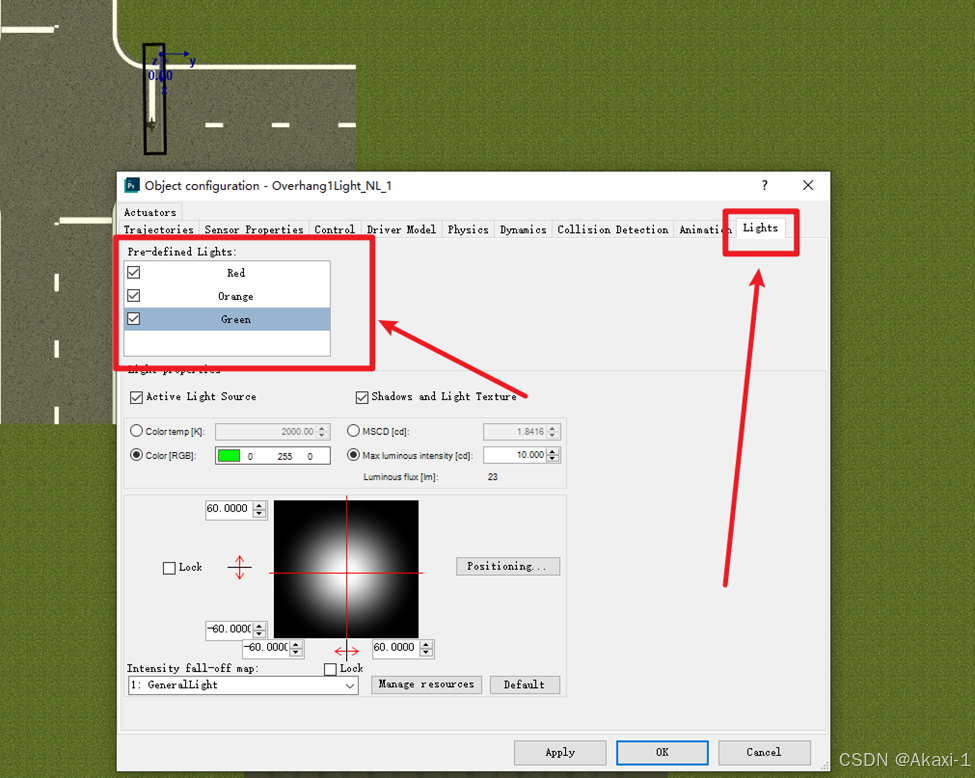

找到lights,将红、黄、绿三个颜色都勾上,Apply应用

此时可以看到红绿灯已经显示

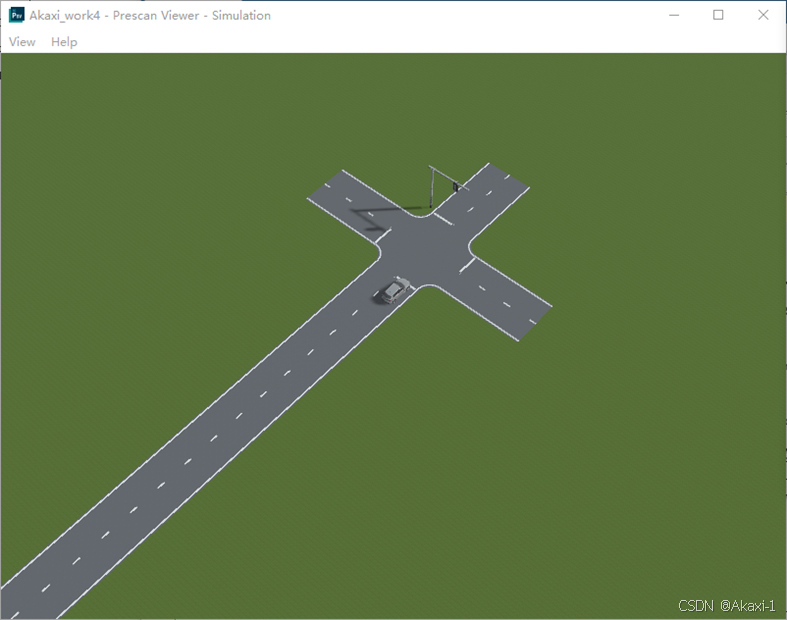

并且在3D viewer也可以看到三颜色,接下来我们去matlab simulink设置红绿灯的显示规律

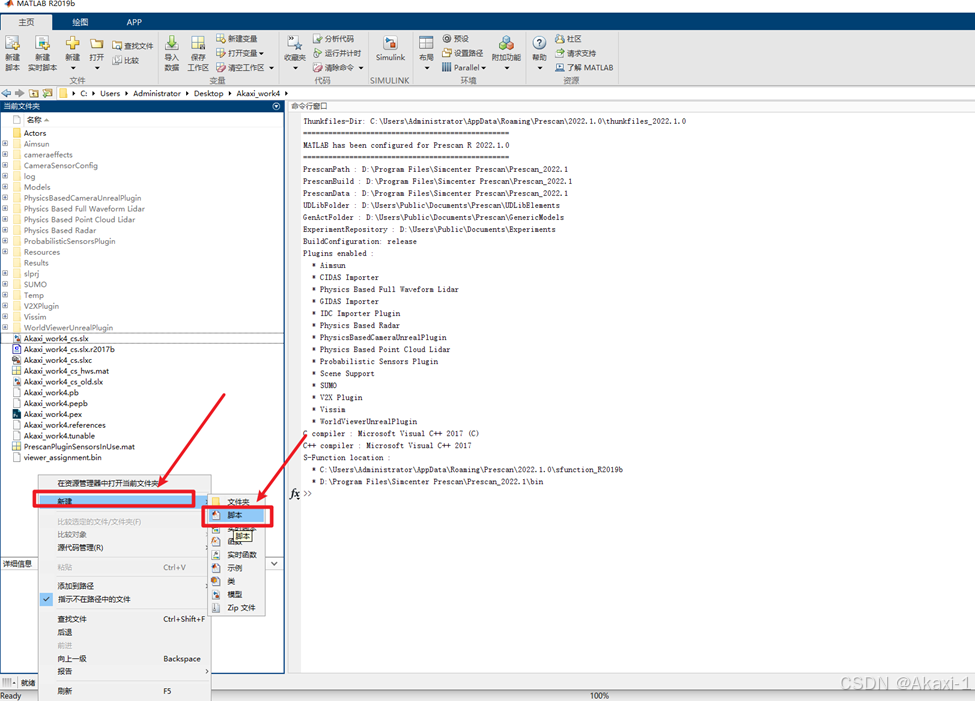

去到matlab

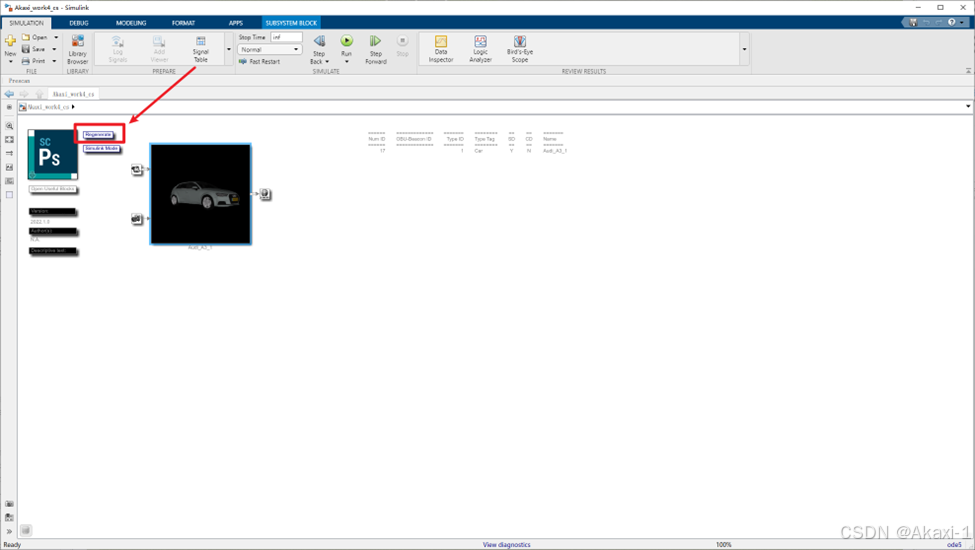

由于我们在prescan进行了物体的设置并且重新build编译了,所以我们在matlab界面需要重新生成,即点击matlab界面的Regenerate

重新生成后可以看到多出来我们添加的红绿灯,同样双击进入:

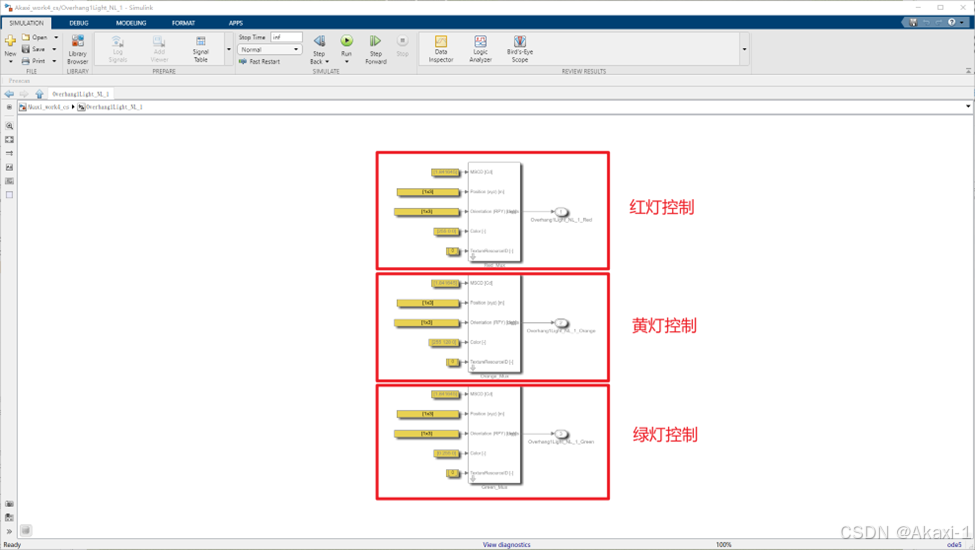

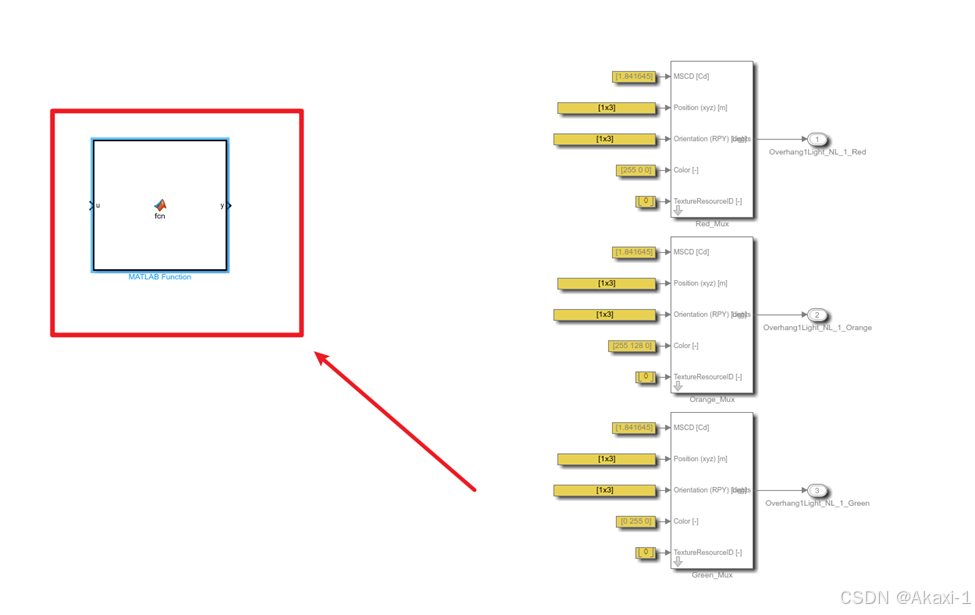

可以看到红绿灯的三颜色控制,这里可以参考我的博客对红绿灯进行设置:

【基于Prescan + Matlab/simulink的红绿灯间隔时间测试仿真】场景搭建 | 车辆设置 | 红绿灯搭建 | 红绿灯信号与油门控制 | 仿真测试 | 全过程图文by.Akaxi_一条300米的直路,串联起两个相隔100米的十字路口,两个十字路口都有面向水平左侧的-CSDN博客

首先跟前面一样找到matlab function模块

为了让十字路口的红绿灯按照一定规律变化(绿灯G秒、黄灯O秒、红灯R秒),初始情况下是绿灯,我们接着设置

按照题目要求编写红绿灯函数(绿灯G秒、黄灯O秒、红灯R秒)

function [red, org, gre] = light(clock, G, O, R)
green_time = G;% 绿灯时间参数G
yellow_time = O;% 黄灯时间参数O
red_time = R;% 红灯时间参数R
red = [255,0,0];
org = [255,128,0];
gre = [0,255,0];

circle_time = green_time + yellow_time + red_time; % 一个红绿灯的周期时间

time = mod(clock,circle_time);
% 绿灯时间,并且一开始是绿灯
if time < green_time
    red = [0,0,0];
    org = [0,0,0];
    gre = [0,255,0];
% 黄灯时间
elseif time < green_time + yellow_time
    red = [0,0,0];
    org = [255,128,0];
    gre = [0,0,0];
% 红灯时间
else
    red = [255,0,0];
    org = [0,0,0];
    gre = [0,0,0];
end
end

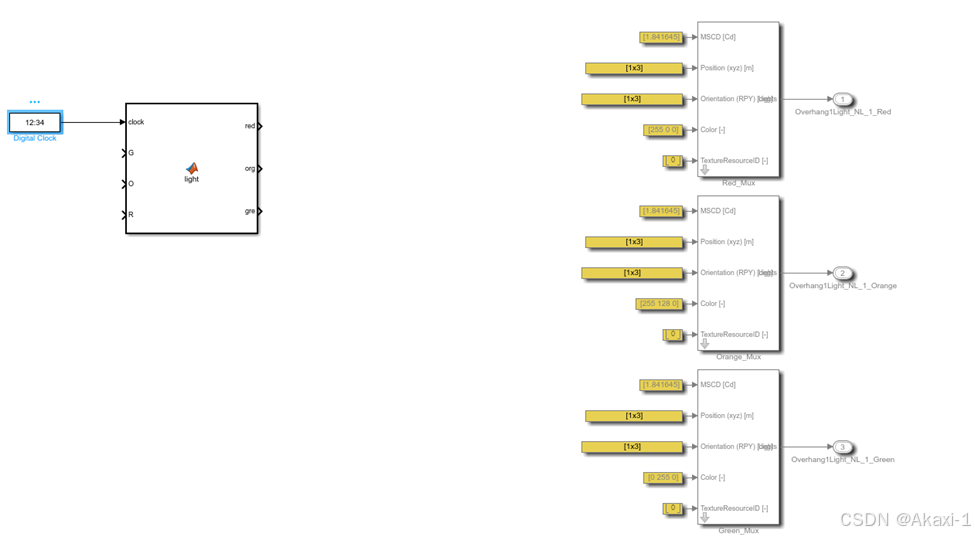

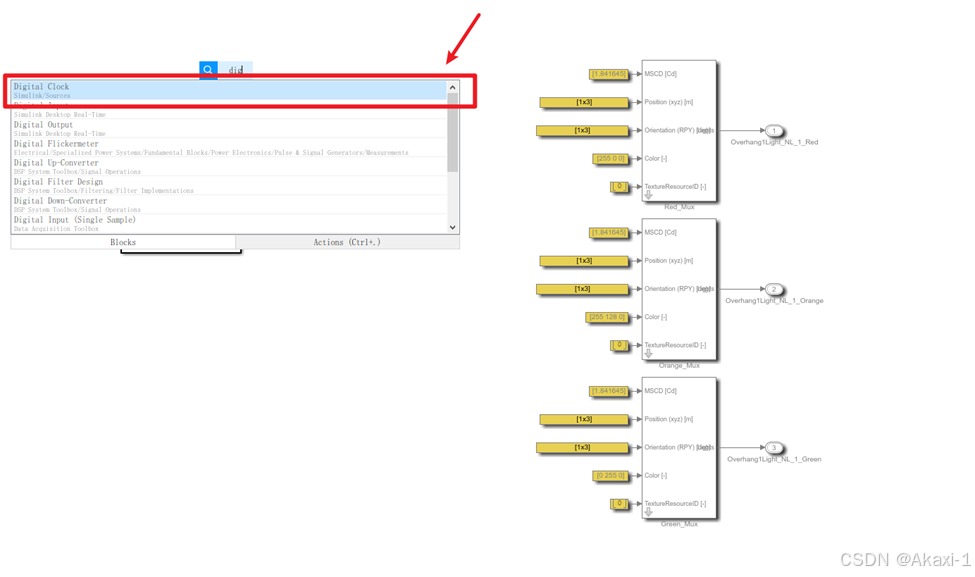

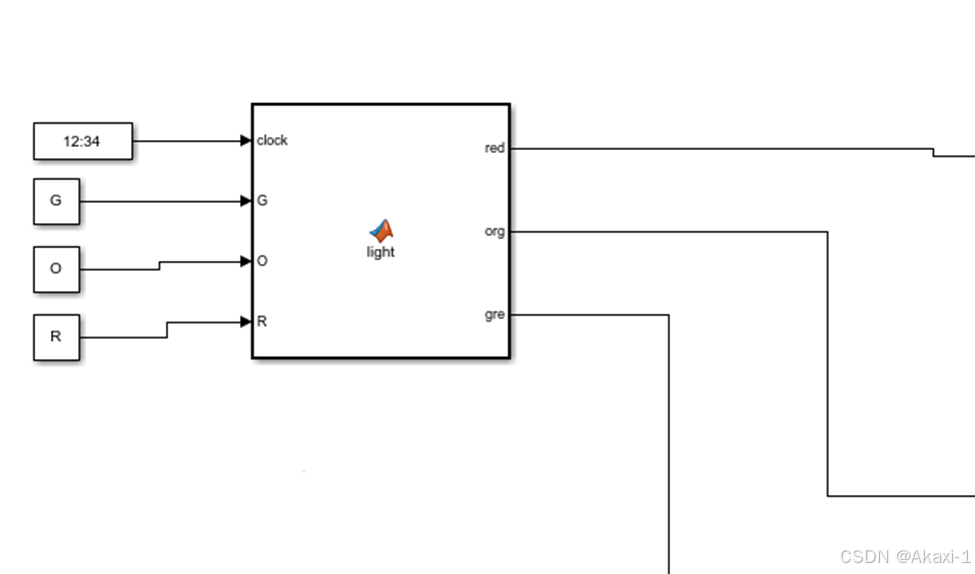

然后搜索digital clock模块,连接到我们刚刚编写好的函数clock上面

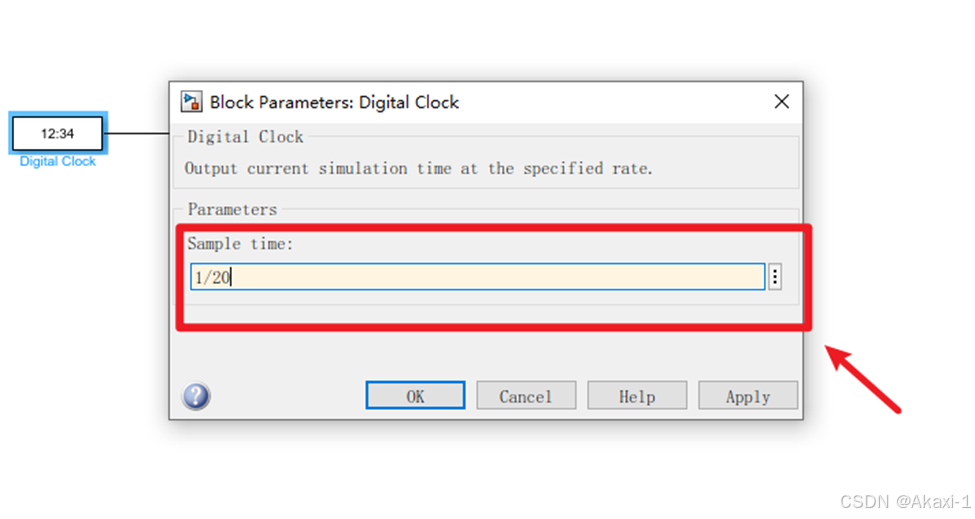

并且双击时钟,设置仿真时间为1/20

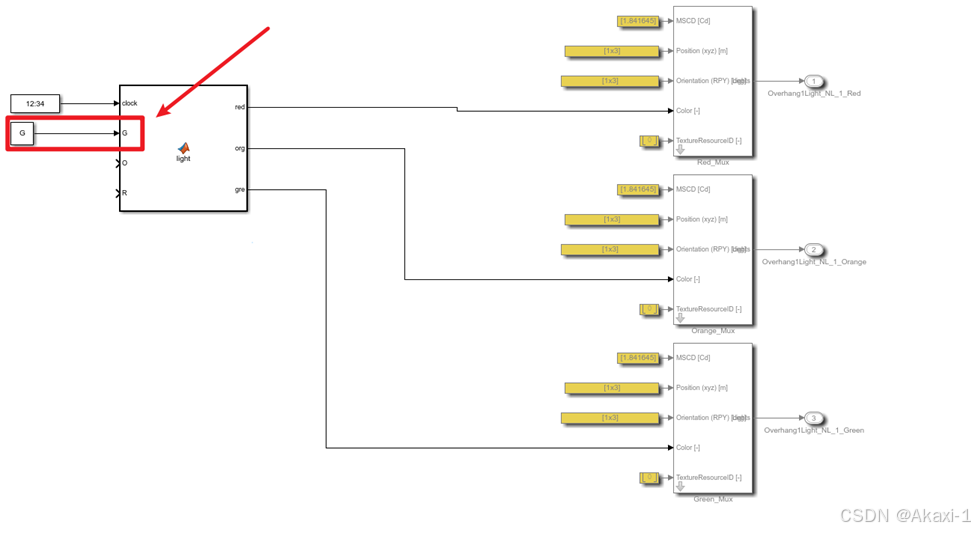

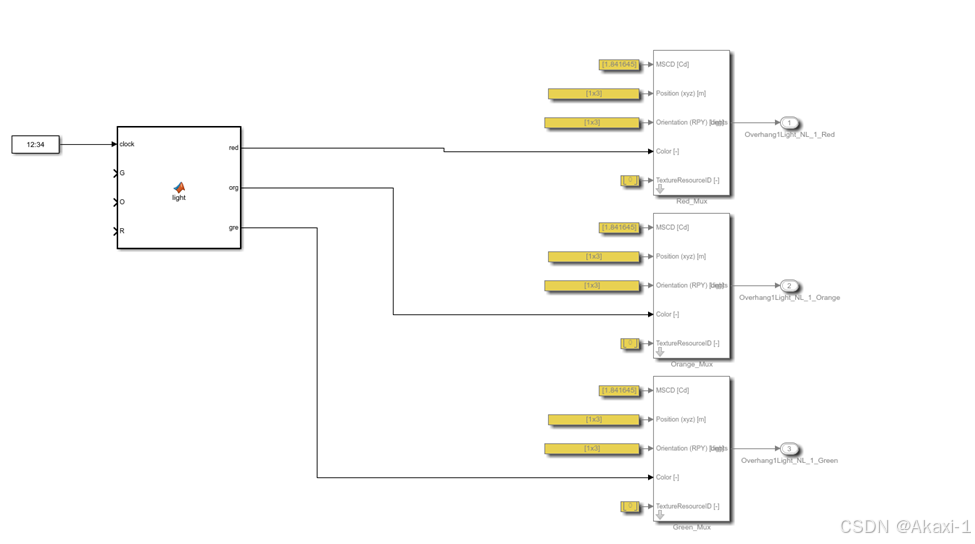

然后将红黄绿函数输出接入红绿灯的颜色输入,形成函数控制

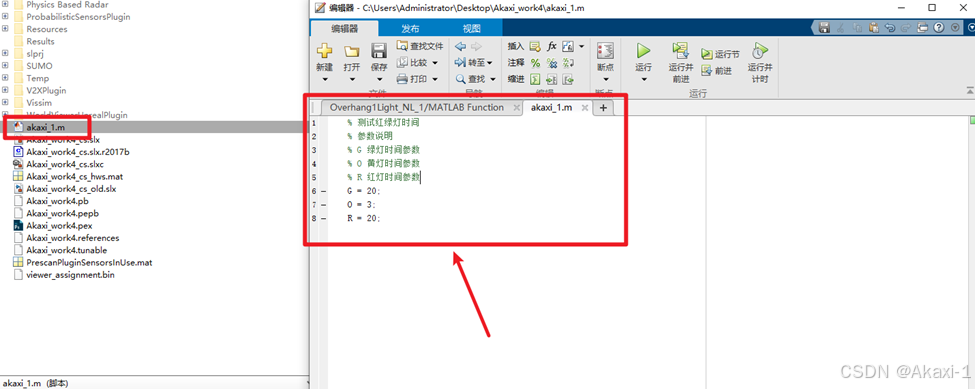

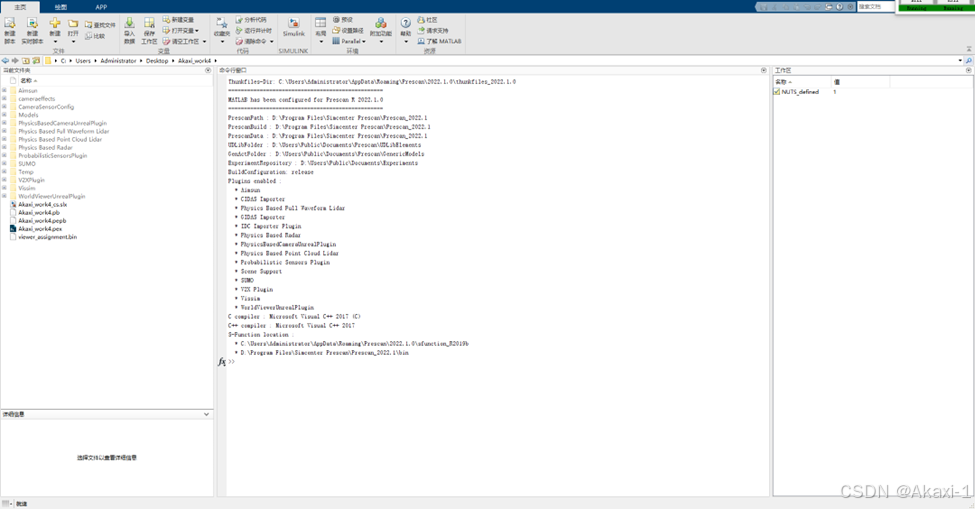

然后回到matlab工作空间创建一个脚本akaxi_1.m(目的是定义红绿灯仿真的时间值,即G\O\R值):

% 测试红绿灯时间
% 参数说明
% G 绿灯时间参数
% O 黄灯时间参数
% R 红灯时间参数
G = 1;
O = 1;
R = 200;

这里咱可以设置成更加合理的红绿灯时间参数,为了后续实验控制模块是否能正确识别红灯故此红灯时间设置成200秒了,可以根据实际需求进行更改~

点击运行脚本,让这三个值在matlab工作区有值

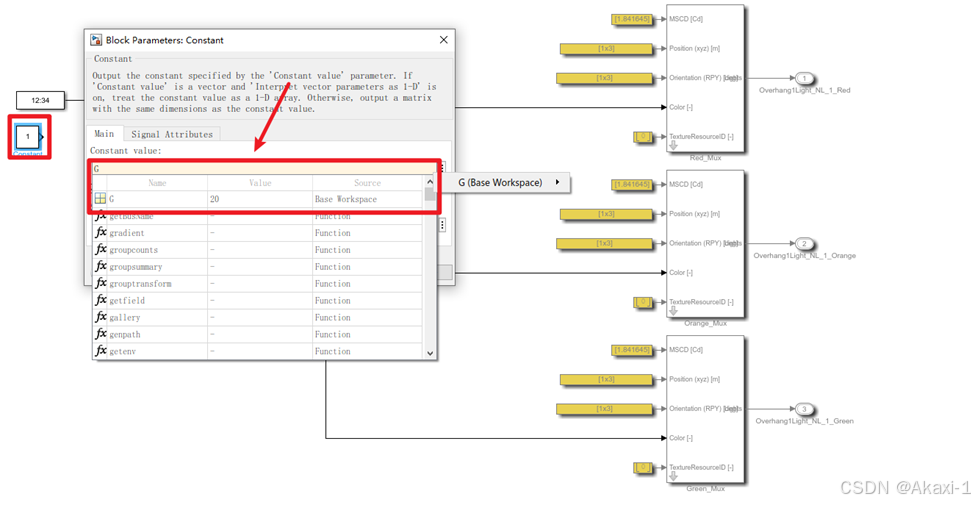

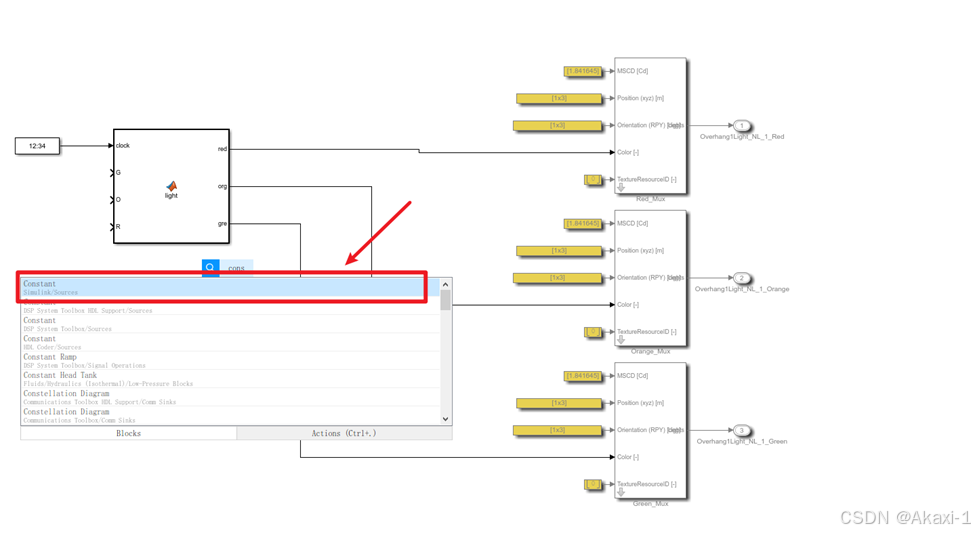

然后回到simulink,搜索constant常数模块

然后在value中输入G,选择从matlab工作区引入我们定义的G值(绿灯时间)

并将G常数模块与我们的matlab函数模块连接

同理这样处理O和R,黄灯时间与红灯时间点击仿真运行

可以看到我们的红绿灯正确按照我们的控制逻辑显示(绿灯-黄灯-红灯)啦~~~

2.4 图像识别之红灯检测

通过图像处理的方式判断摄像头采集到的图片中是否有红灯

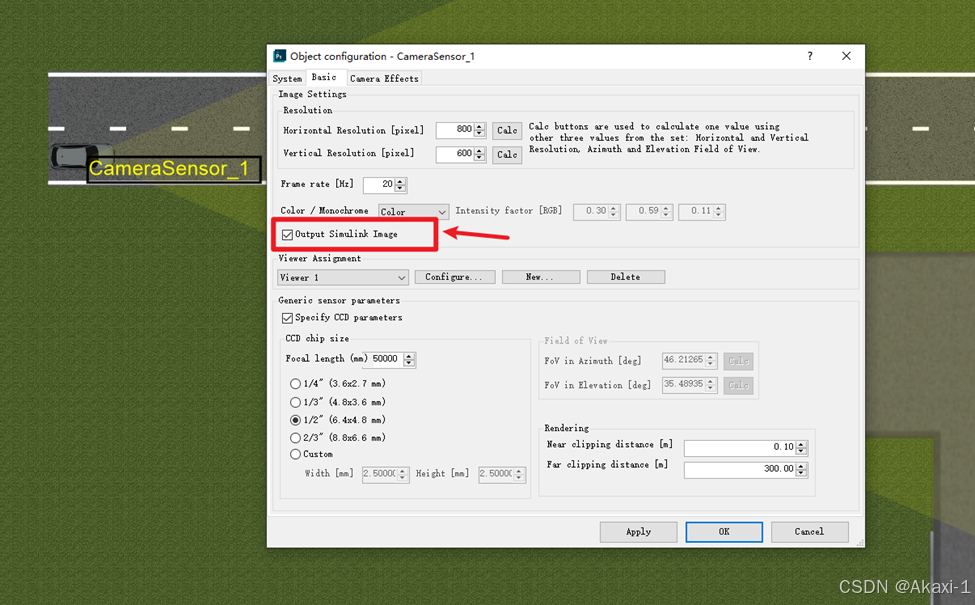

回到车辆上的谁相同,勾选output image:

Build后可以看到摄像头模块变了:

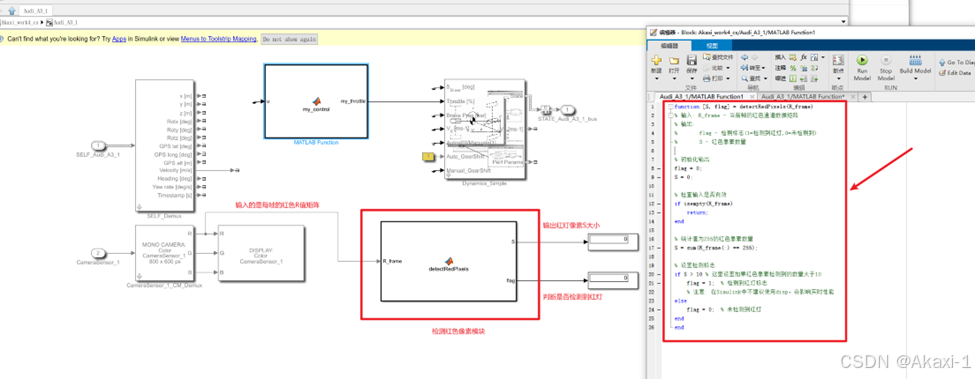

然后给摄像头的R通道,接上一个输出,并且编写我们的图像识别之红色像素检测模块

function [S, flag] = detectRedPixels(R_frame)
% 输入: R_frame - 当前帧的红色通道数据矩阵
% 输出:
%       flag - 检测标志(1=检测到红灯,0=未检测到)
%       S - 红色像素数量

% 初始化输出
flag = 0;
S = 0;

% 检查输入是否有效
if isempty(R_frame)
    return;
end

% 统计值为255的红色像素数量
S = sum(R_frame(:) == 255);

% 设置检测标志
if S > 0
    flag = 1;  % 检测到红灯标志
    % 注意: 在Simulink中不建议使用disp,会影响实时性能
else
    flag = 0;  % 未检测到红灯
end
end

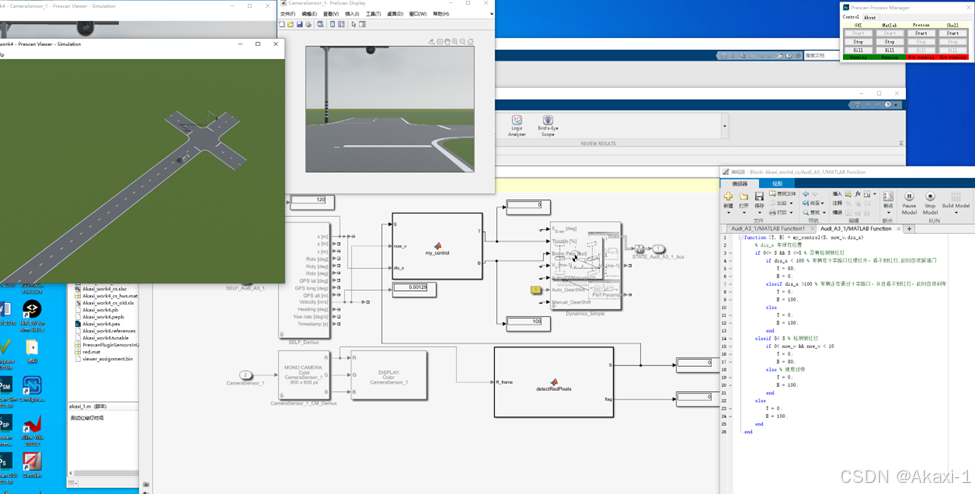

点击Run进行仿真

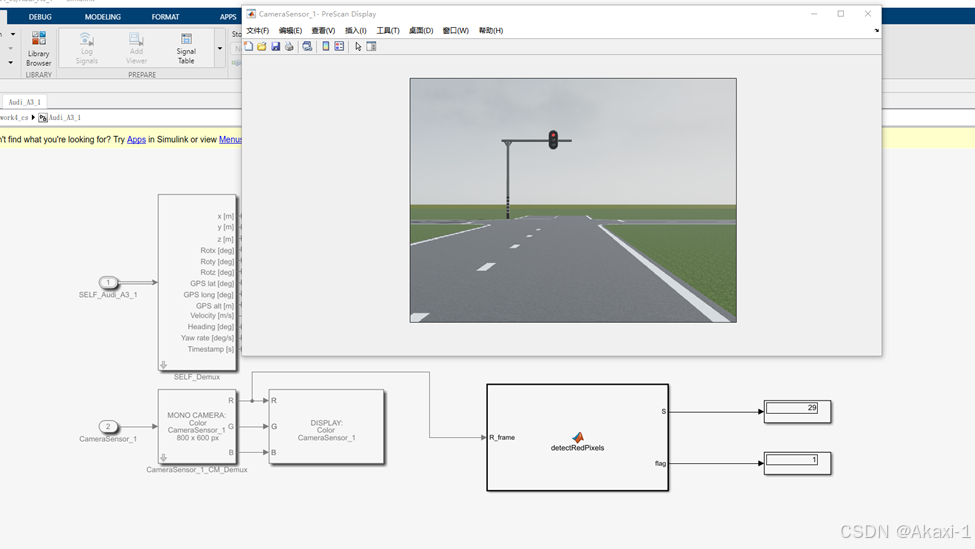

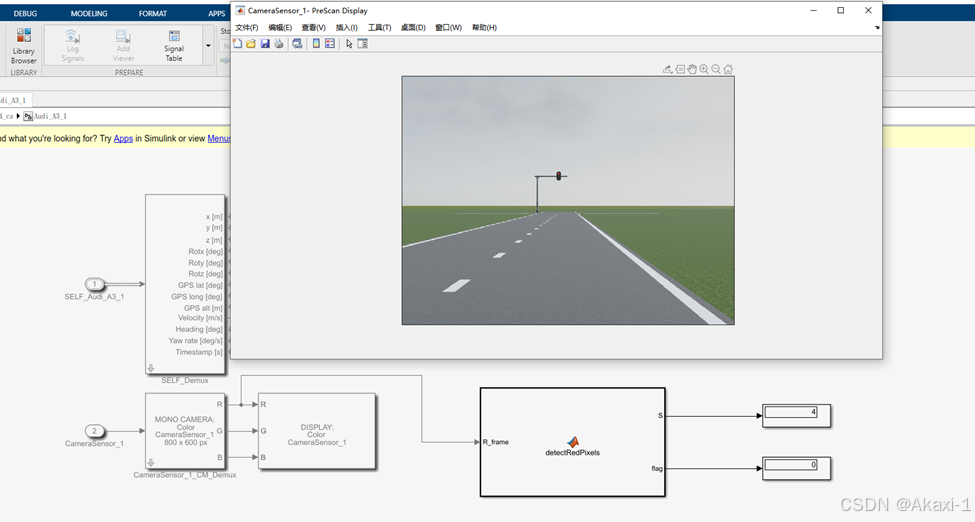

可以看到,越接近红灯,S值越大,检测到的红色像素也越多,满足需求~~

2.5 自动刹车控制模块

【需求】如果检测到红灯,请根据当前的车速和红灯图形大小(S个像素,代表距离停止线的远近),做出是否踩刹车的决策,以及刹车力度(B),使得车辆能够在停止线前停下。请不断调整参数,获取一些参数组合(包括T、S、B),使得在红灯亮起后,车辆刚好能够停在停止线前

最终效果:

接入刹车模块:

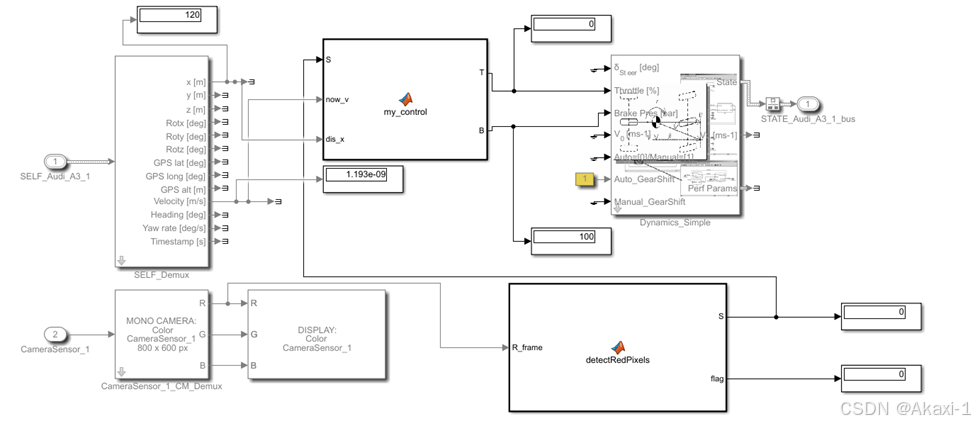

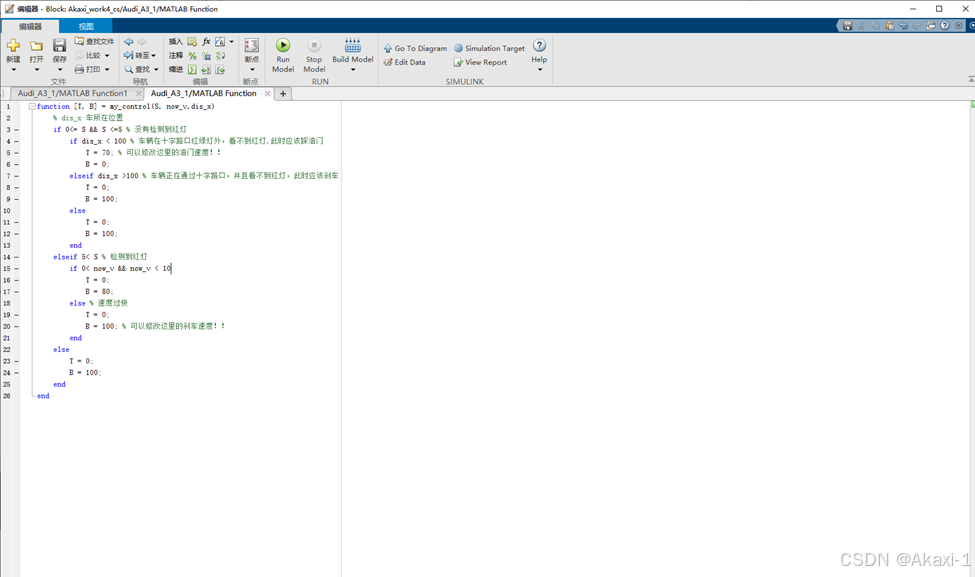

编写刹车判断逻辑:

function [T, B] = my_control(S, now_v,dis_x)
    % dis_x 车所在位置
    if 0<= S && S <=5 % 没有检测到红灯
        if dis_x < 100 % 车辆在十字路口红绿灯外,看不到红灯,此时应该踩油门
            T = 60;
            B = 0;
        elseif dis_x >100 % 车辆正在通过十字路口,并且看不到红灯,此时应该刹车
            T = 0;
            B = 100;
        else
            T = 0;
            B = 100;
        end
    elseif 5< S % 检测到红灯
        if 0< now_v && now_v < 10
            T = 0;
            B = 80;
        else % 速度过快
            T = 0;
            B = 100;
        end
    else
        T = 0;
        B = 100;
    end
end

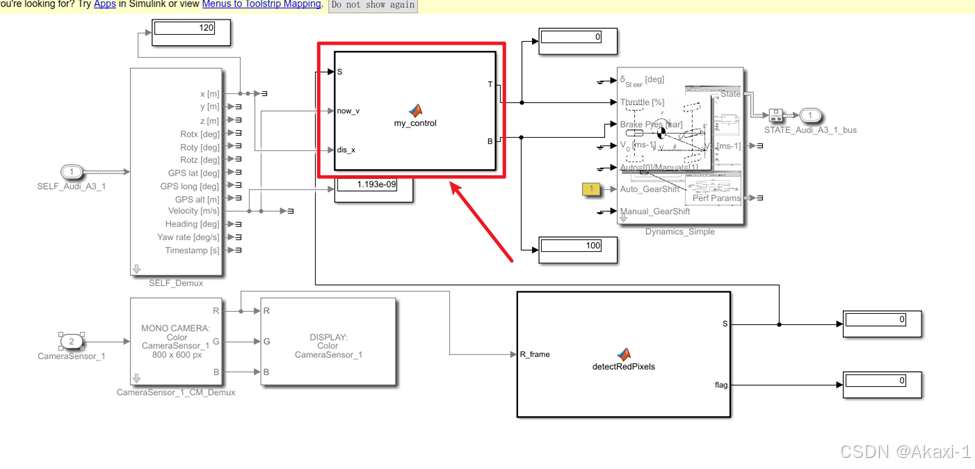

然后连线

2.6 仿真测试

2.6.1 停在停止线前

T = 60

B = 100

点击运行仿真,可以看到车辆在开始踩油门加速,后面检测到红灯后,踩刹车减速,最后在红绿灯前面停下来

2.6.2 刚好停在停止线

T = 70

B = 100

刚好停在十字路口线

2.6.3 超出停止线

T = 80

B = 100

超过十字路口

最终的自动控制刹车模块代码:

function [T, B] = my_control(S, now_v,dis_x)
    % dis_x 车所在位置
    if 0<= S && S <=5 % 没有检测到红灯
        if dis_x < 100 % 车辆在十字路口红绿灯外,看不到红灯,此时应该踩油门
            T = 70; % 可以修改这里的油门速度!!
            B = 0;
        elseif dis_x >100 % 车辆正在通过十字路口,并且看不到红灯,此时应该刹车
            T = 0;
            B = 100;
        else
            T = 0;
            B = 100;
        end
    elseif 5< S % 检测到红灯
        if 0< now_v && now_v < 10
            T = 0;
            B = 80;
        else % 速度过快
            T = 0;
            B = 100; % 可以修改这里的刹车速度!!
        end
    else
        T = 0;
        B = 100;
    end
end

三、更多信息

还有一种思路是在摄像头的R输出端引出一个tofile模块,将输出信息保存到matlab的workspace,然后在matlab的工作空间下创建一个脚本,比如akaxi_2.m,然后在matlab工作空间进行处理最后将结果输出到simulink,但是不推荐采用此方式~

akaxi_2.m

load('red.mat');
frame1 = ans.Data(:,:,200);  % 提取第1帧(您原先写的是175帧,这里按您最新代码使用第1帧)

% 统计值为255的像素数量
red_pixel_count = sum(frame1(:) == 255);  % 关键统计语句

% 输出结果
if red_pixel_count > 0
    flag = 1;  % 检测到红灯
    disp(['检测到红灯(R=255),数量:', num2str(red_pixel_count), ' 个像素']);
else
    flag = 0;
    disp('未检测到红灯(R=255)');
end

% 可选:可视化显示红色像素位置(调试用)
if red_pixel_count > 0
    figure;
    imshow(frame1);
    title(['红色像素(R=255)检测结果 - 共 ', num2str(red_pixel_count), ' 个']);

    % 标记红色像素位置(仅当像素数<1000时显示,避免图像卡顿)
    if red_pixel_count < 1000
        [rows, cols] = find(frame1 == 255);
        hold on;
        plot(cols, rows, 'ro', 'MarkerSize', 5, 'LineWidth', 1);
        hold off;
    end
end

——————————————————————
