VIVADO Clocking_Wizard IP配置

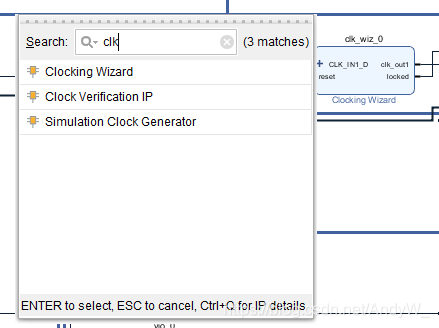

打开block design，点击“+”，输入clk即可选择Clocking_Wizard

在这里插入图片描述
在这里插入图片描述

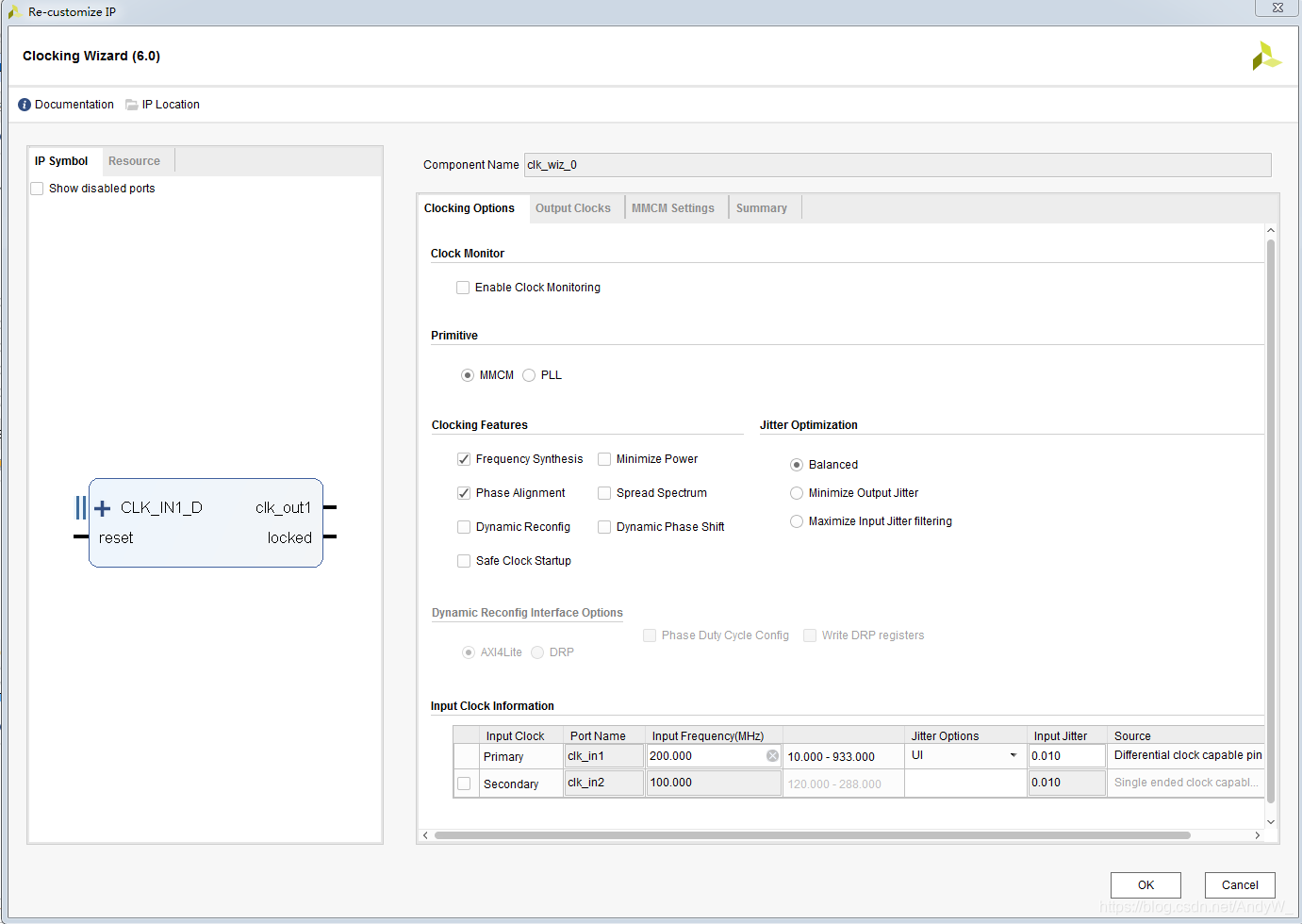

在clock options页面

  1. Clock Monitor选项是时钟监控，一般情况下不勾选
  2. Primitive中MMCM包含PLL（一般选MMCM）
  3. Clocking Features
    Frequency Synthesis选项是允许输出时钟具有不同频率，就是输入和输出的频率可以不同；
    Phase Alignment是相位锁定，即输出时钟的相位被锁定到一个时钟参考点，一般是指与输入时钟同步；
    Minimize Power是低功耗，减少资源，但是是以频率、相位偏移或占空比精度为代价的（不建议，除非有要求）；
    Dynamic Recomfig是动态配置，其允许你更改原语的编程设备配置（看不懂，一般也没有用到）；
    Dynamic Phase Shift是动态相移，允许你更改输出的相位关系时钟；
    Safe Clock Startup是安全时钟启动，一般用于模块需要一个接一个的系统操作很有用。
  4. Jitter Optimization的三个选项只能选择一个，Bal
